Diversos pacotes para filogenias têm sido desenvolvidos no R. Os pacotes mais importantes são: ape, geiger, ggtree, phangorn, phylobase, phyloch, phytools e treeio.
O primeiro pacote desenvolvido para filogenia no foi o ape, lançado em 2002. Nele, a classe phylo, utilizando o sistema S3, foi implementada. Essa classe acabou sendo adotada pela maioria dos pacotes que foram lançados em seguida, e se tornou um padrão.
Posteriormente, em 2009, a classe phylo4d utilizando o sistema S4 foi implementada no pacote phylobase.
Atualmente essas são as duas principais classes que armazenam árvores filogenéticas e outros dados associados.
Não deixe de conferir o site do CRAN, que traz um resumo dos principais pacotes desenvolvidos para análises filogenética: [https://cran.r-project.org/web/views/Phylogenetics.html].
Notação parentética e o arquivo Newick
Foi adotado em 26 de junho de 1986 numa reunião informal convocada por Joe Felsenstein a membros do comitê durante as reuniões da Sociedade para o Estudo da Evolução em Durham. James Archie, William H E Day Wayne Maddison Christopher Meacham F. James Rohlf e David Swofford.
A razão do nome é que a segunda e última sessão do comitê se reuniu no restaurante Newick’s Lobster House em Dover, New Hampshire, EUA.
A representação de árvores foi desenvolvida por Christopher Meacham em 1984 para os programas de plotagem de árvores que ele escreveu para o PHYLIP.
Vamos escrever a árvore a partir de uma cadeia de texto (string):
library(ape)

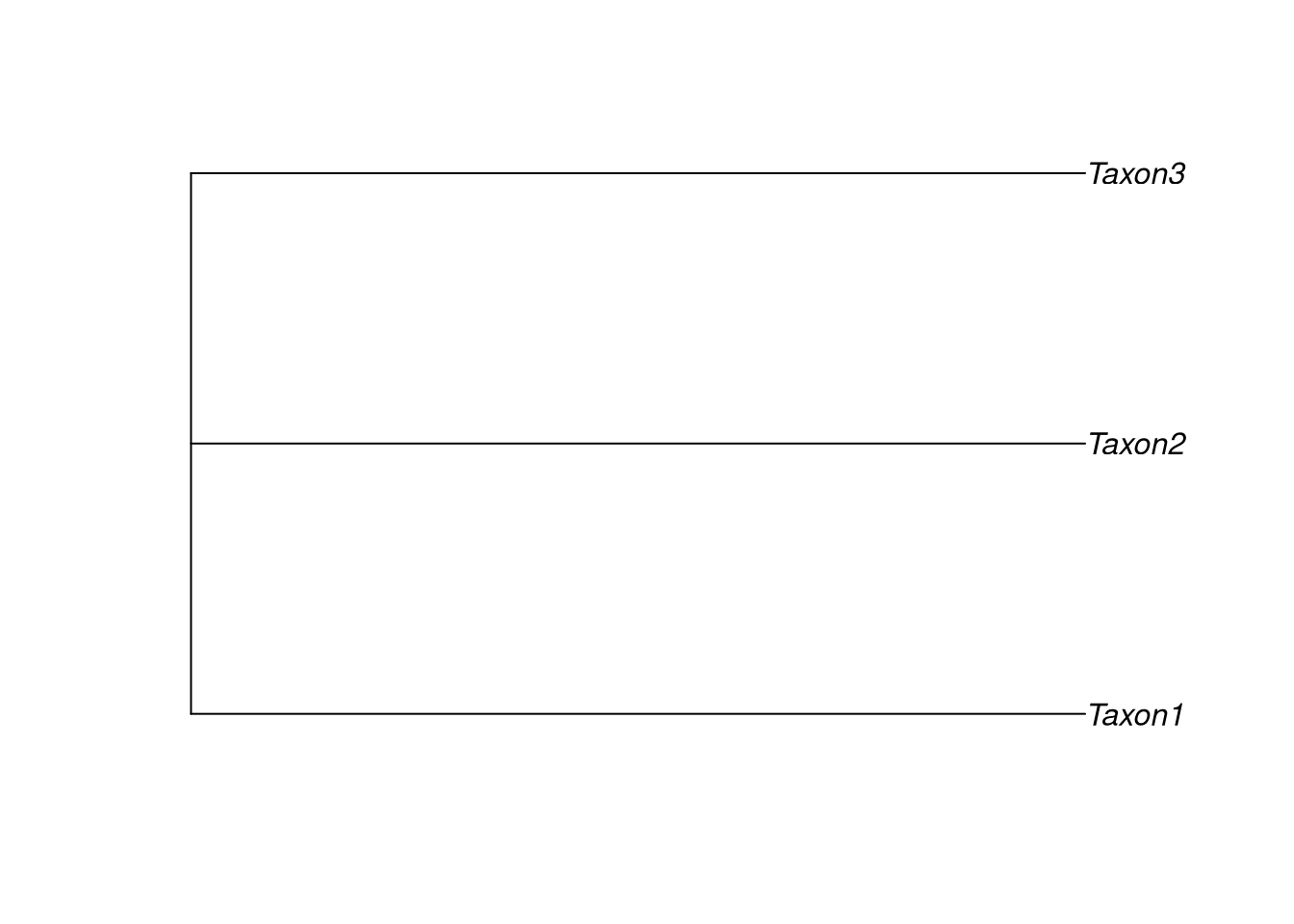

string.tree <- "(Taxon1, Taxon2, Taxon3);"
string.tree <- read.tree(text = string.tree)
plot(string.tree)

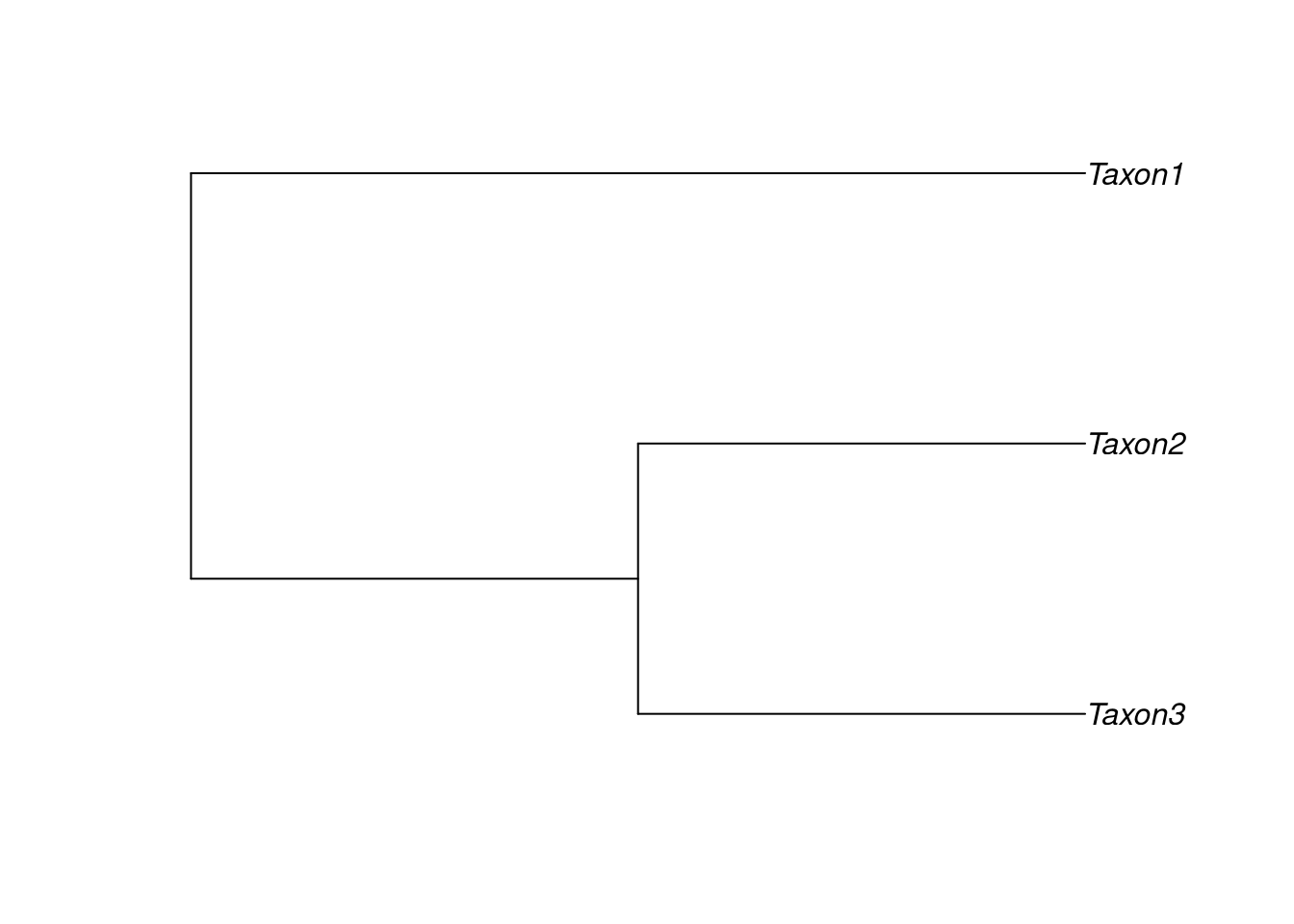

string.tree <- "((Taxon3, Taxon2), Taxon1);"
string.tree <- read.tree(text = string.tree)
plot(string.tree)

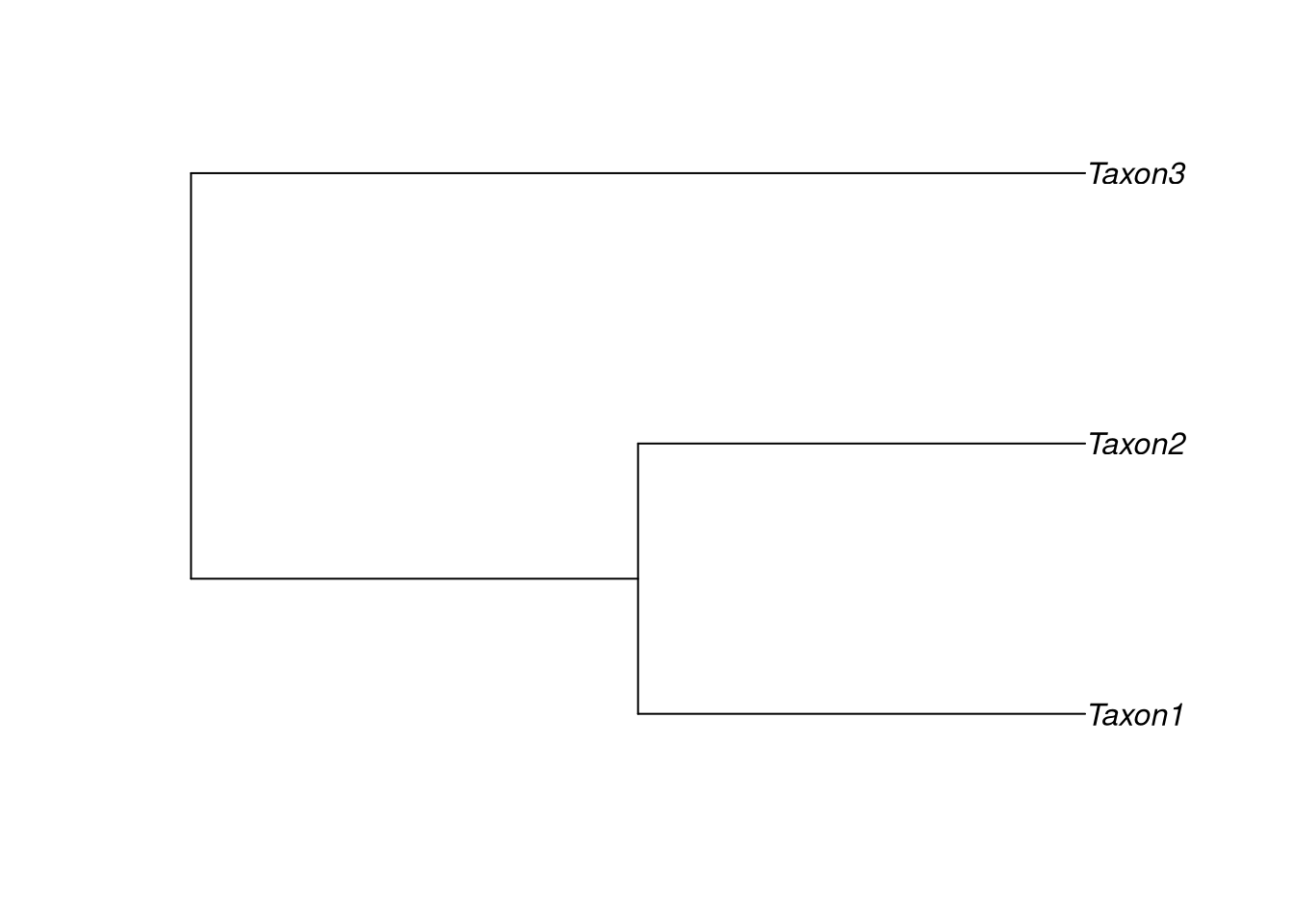

string.tree <- "((Taxon1, Taxon2), Taxon3);"
string.tree <- read.tree(text = string.tree)
plot(string.tree)
Vamos aprender o passo-a-passo para criar árvores filogenéticas. Para criá-la, comece pelo final da árvore. Vamos usar a árvore filogenética das Monocotiledôneas como exemplo. Observe a construção da árvore passo-a-passo:
“(Zingiberales, Commelinales);” “((Zingiberales, Commelinales), Poales);” “(((Zingiberales, Commelinales), Poales), Arecales);” “((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales));” “(((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales);” “((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales),(Pandanales, Dioscoriales));” “(((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales),(Pandanales, Dioscoriales)), Alismatales);” “((((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)),Liliales),(Pandanales, Dioscoriales)), Alismatales), Acorales);” Execute cada bloco no console R, para exibir as topologias, uma de cada vez:
Monocots <- "(Zingiberales, Commelinales);"
Monocots <- read.tree(text = Monocots)

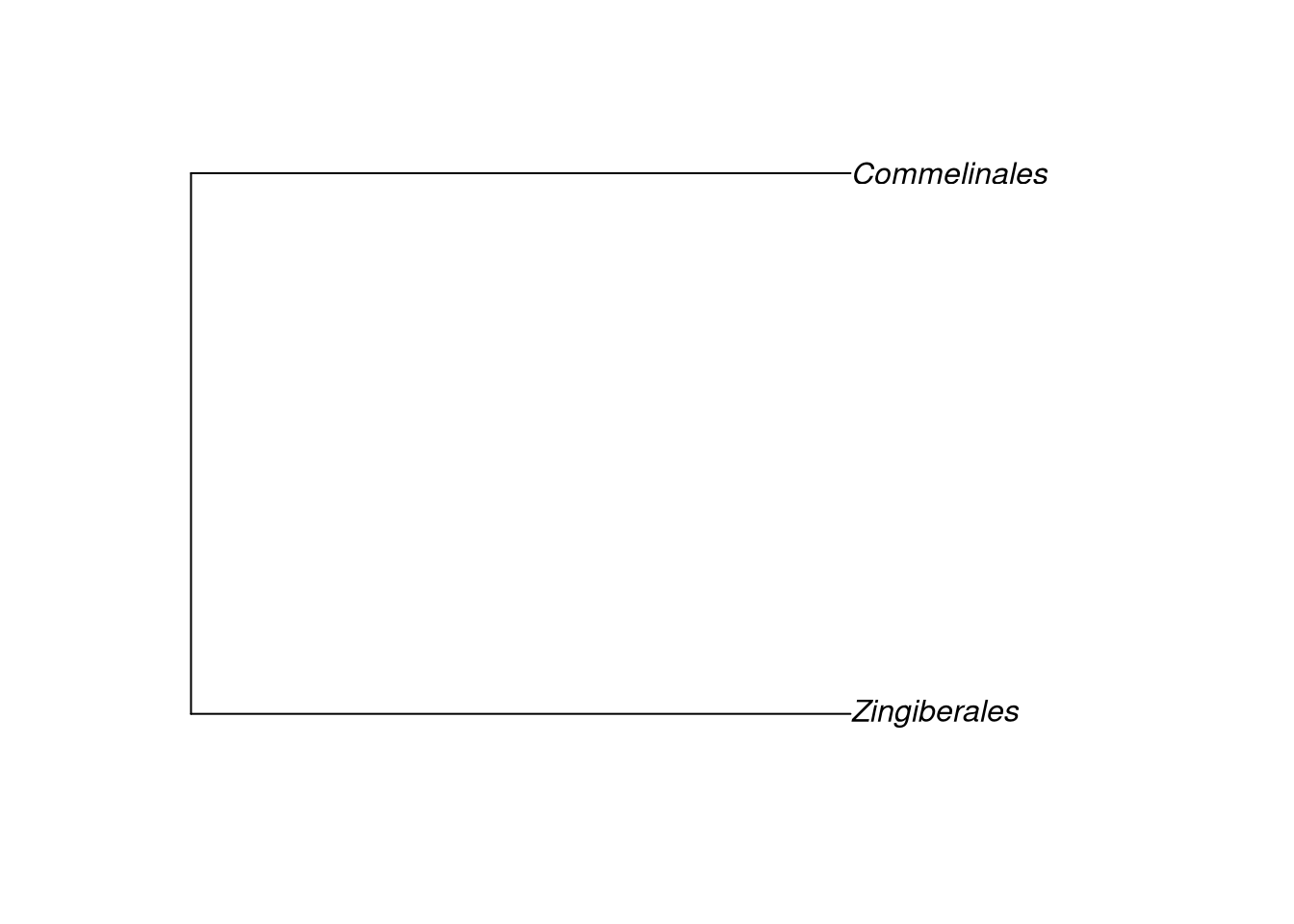

plot(Monocots)

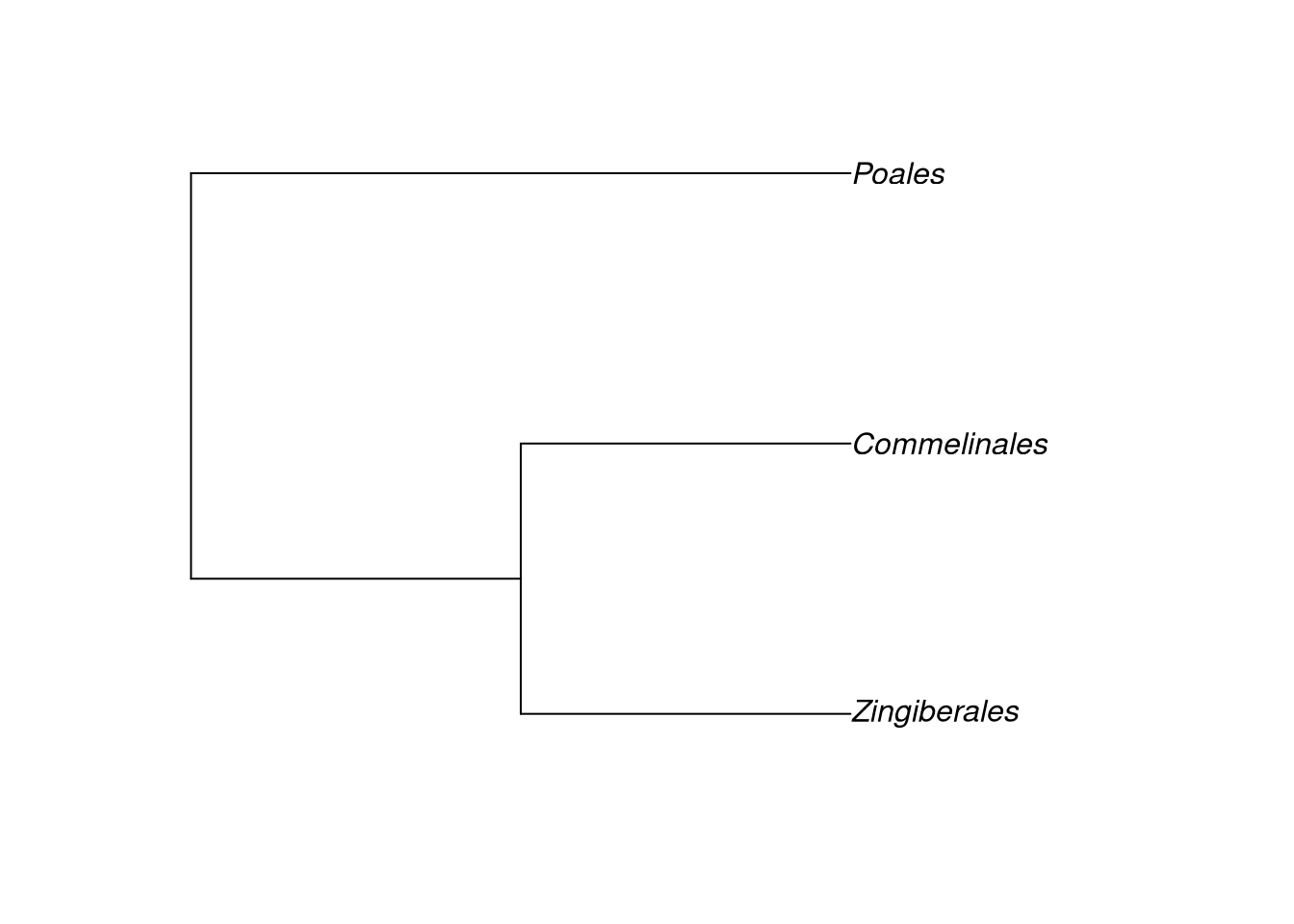

Monocots <- "((Zingiberales, Commelinales), Poales);"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

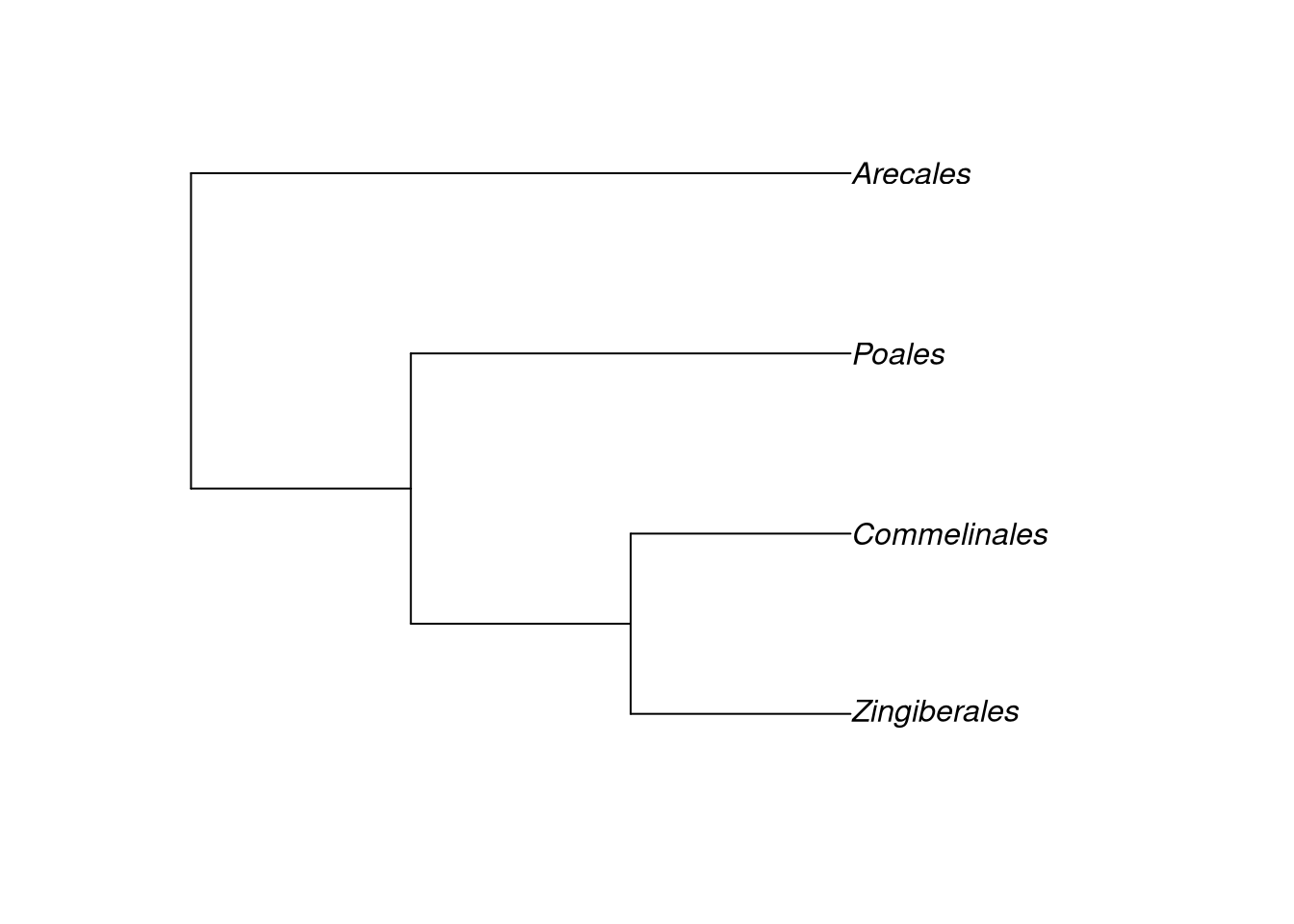

Monocots <- "(((Zingiberales, Commelinales), Poales), Arecales);"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

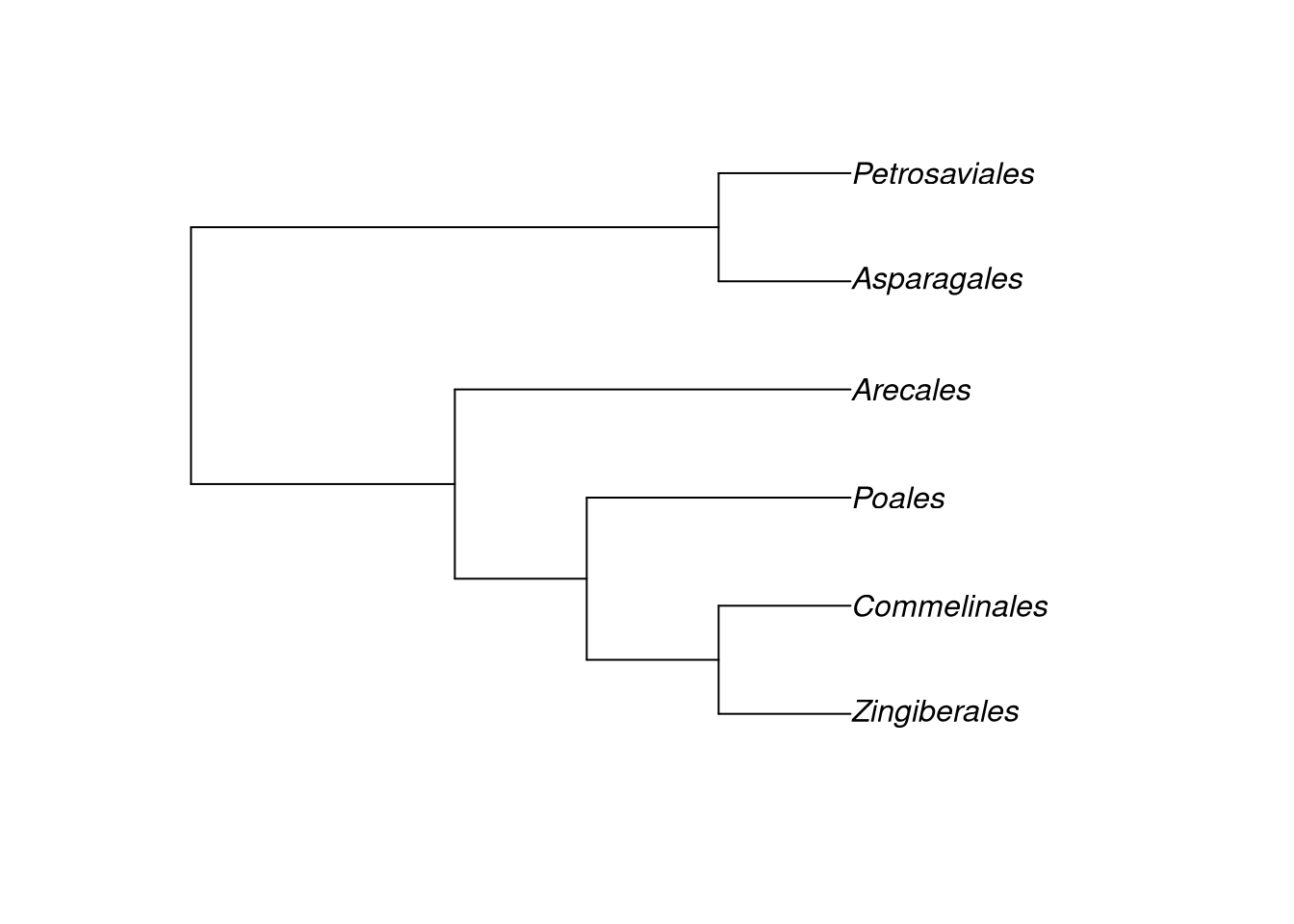

Monocots <- "((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales));"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

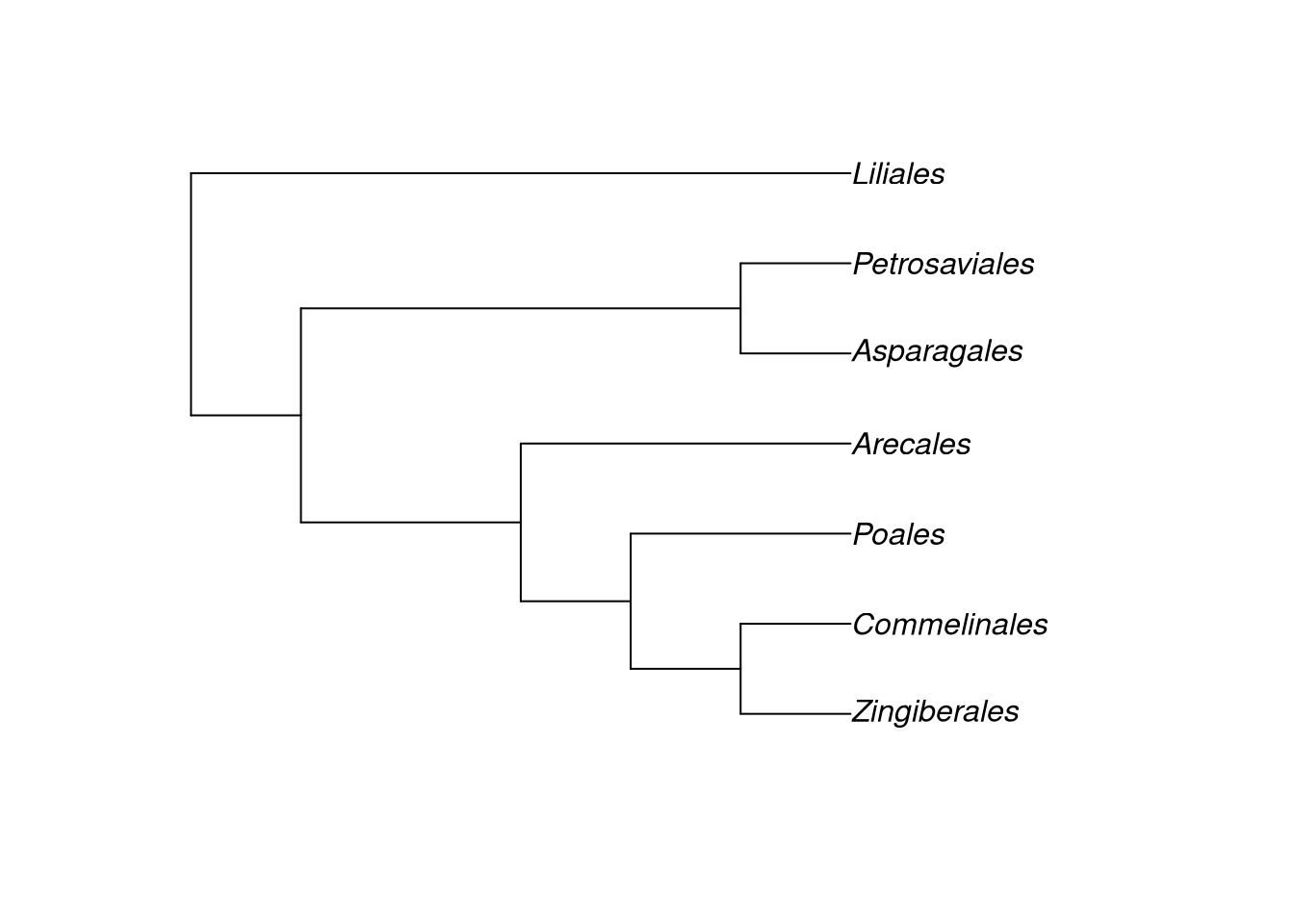

Monocots <- "(((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales);"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

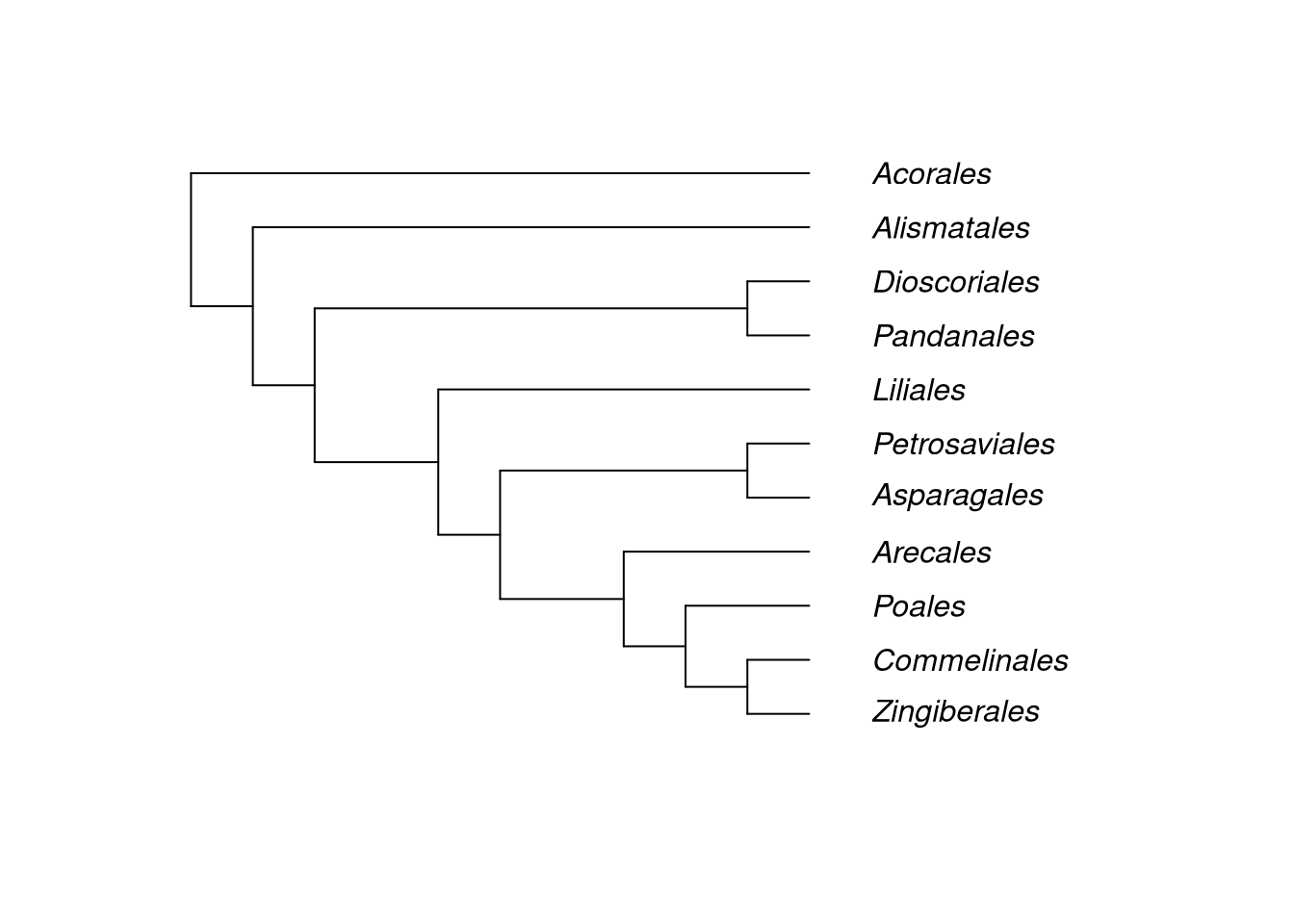

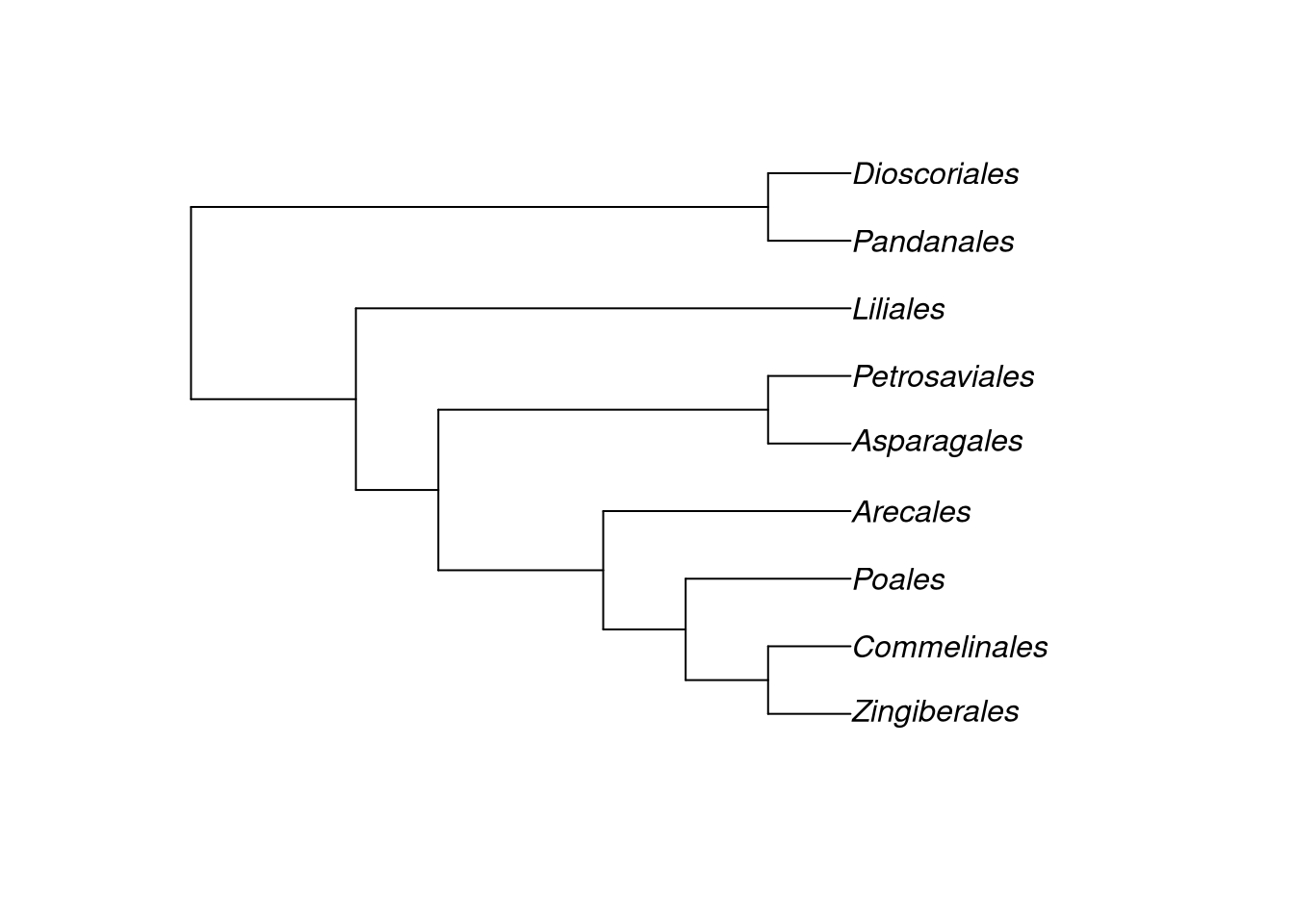

Monocots <- "((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)),Liliales),(Pandanales, Dioscoriales));"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

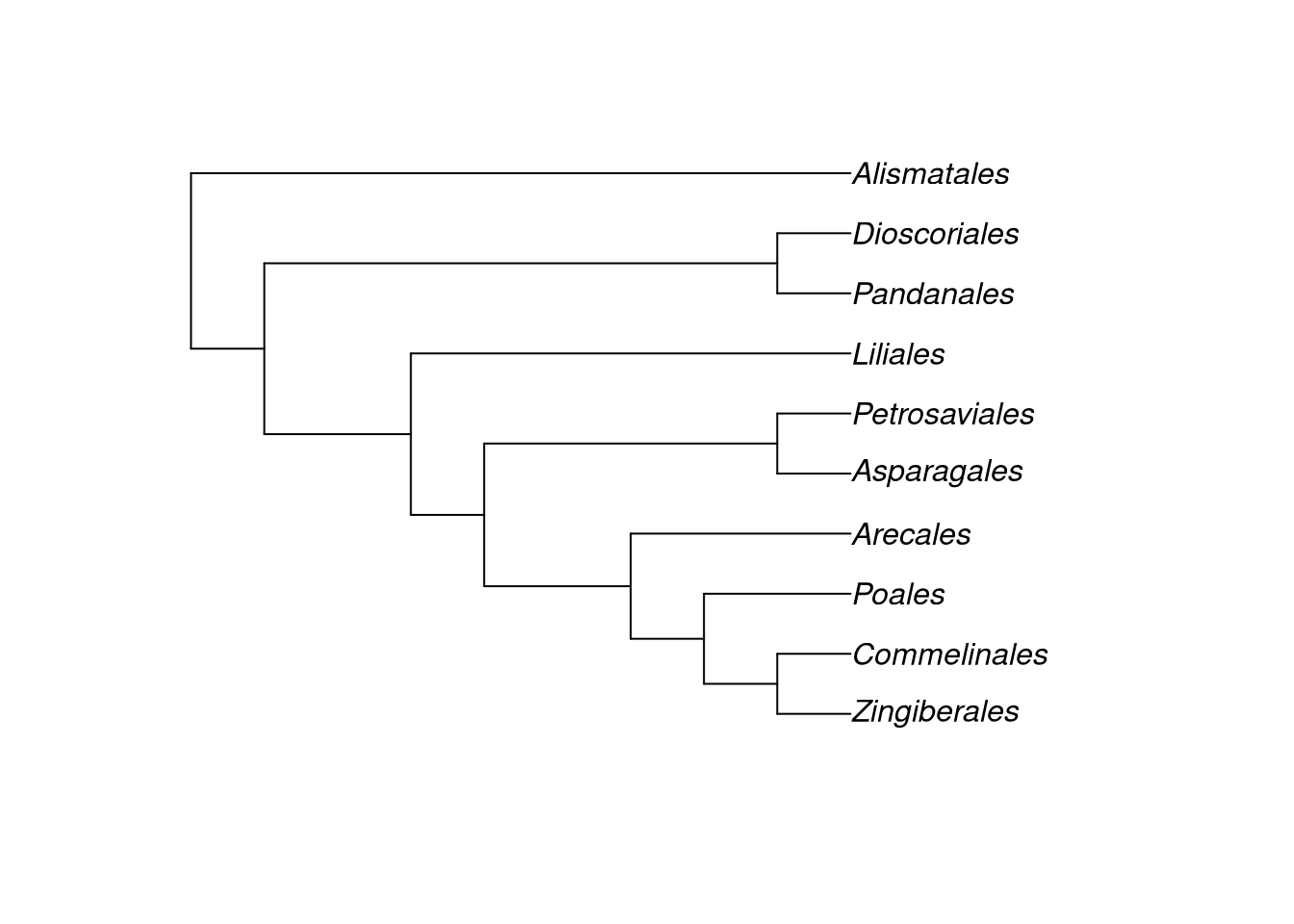

Monocots <- "(((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales),(Pandanales, Dioscoriales)), Alismatales);"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

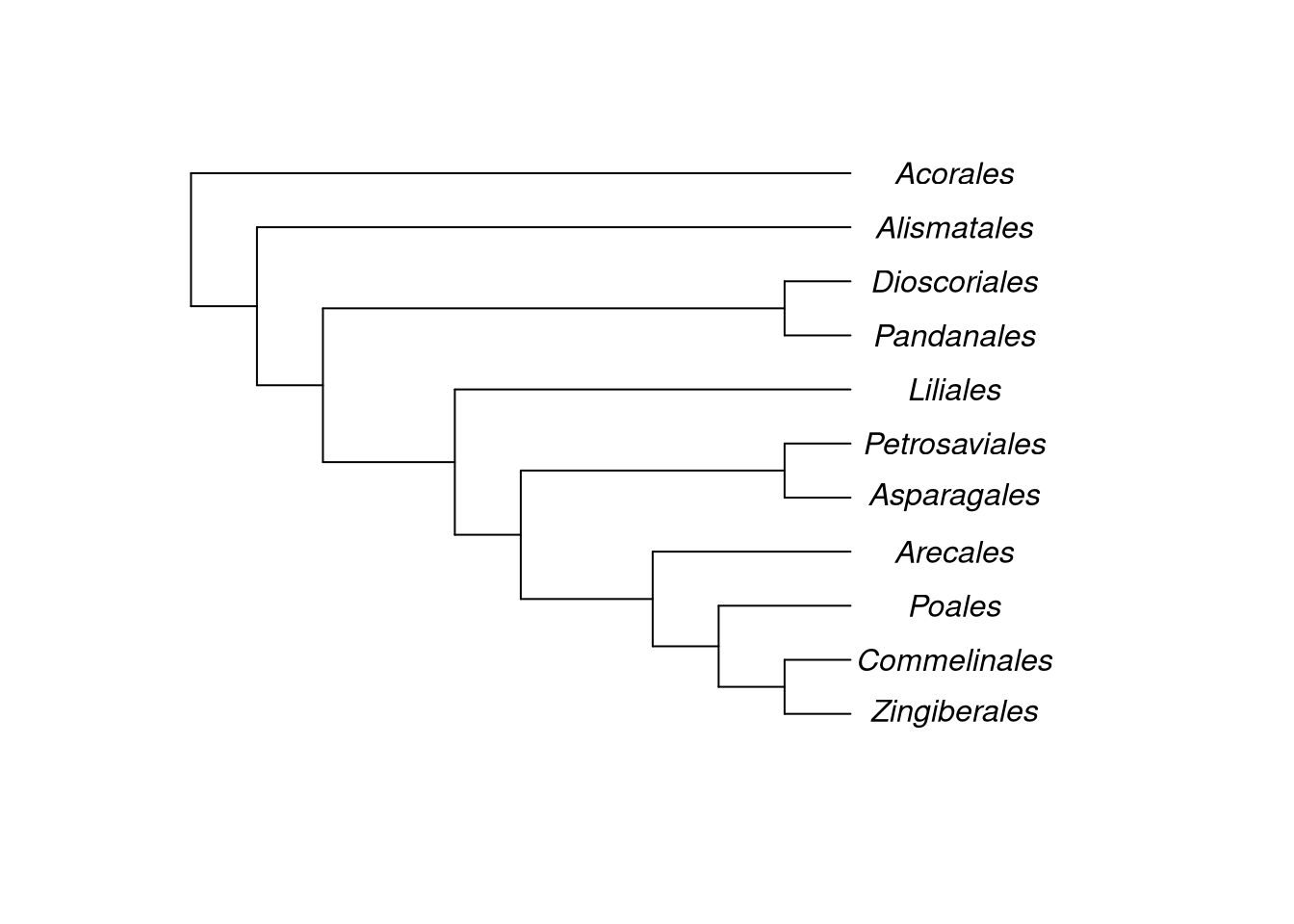

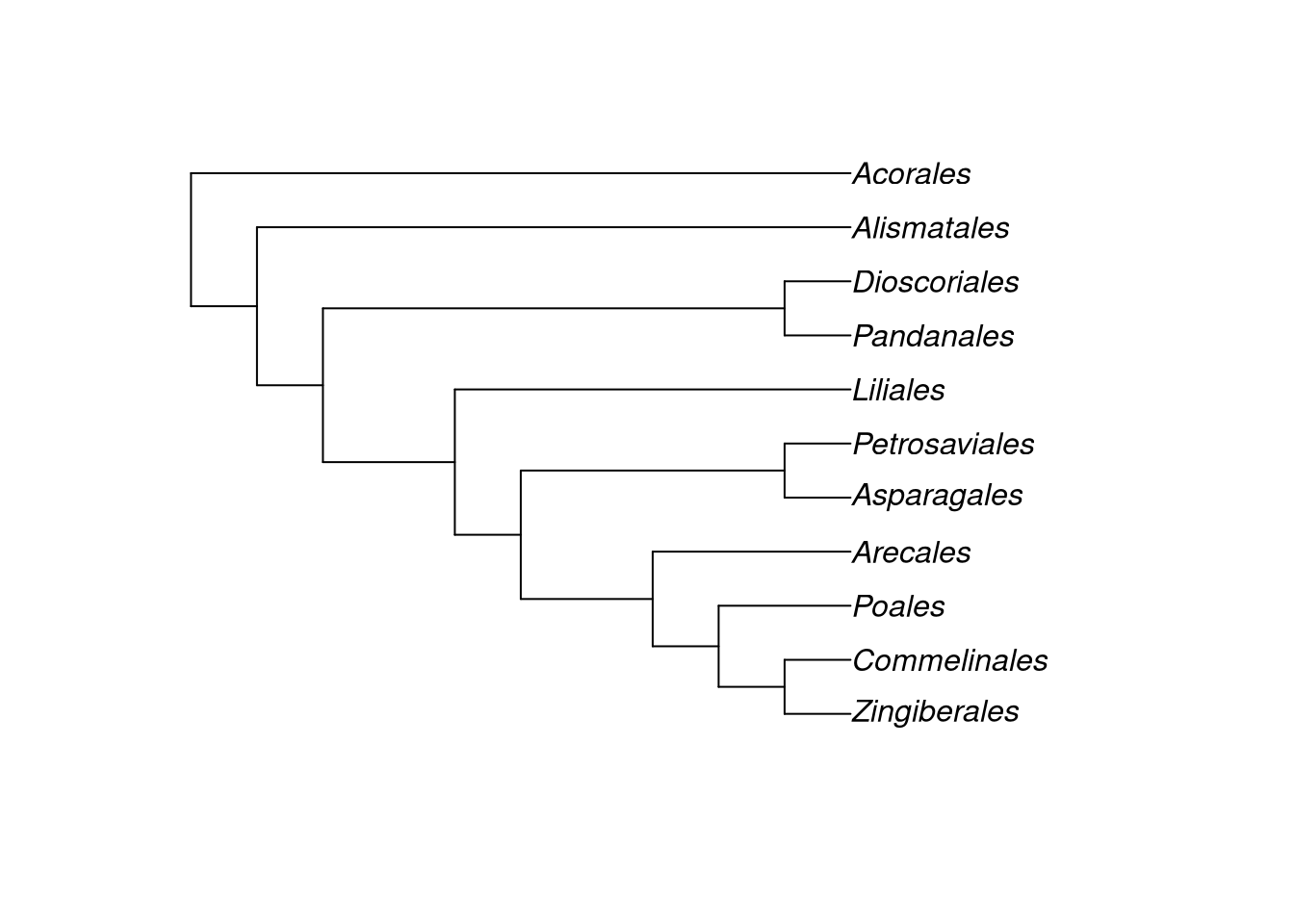

Monocots <- "((((((((Zingiberales, Commelinales), Poales), Arecales),(Asparagales, Petrosaviales)), Liliales),(Pandanales, Dioscoriales)), Alismatales), Acorales);"
Monocots <- read.tree(text = Monocots)
plot(Monocots)

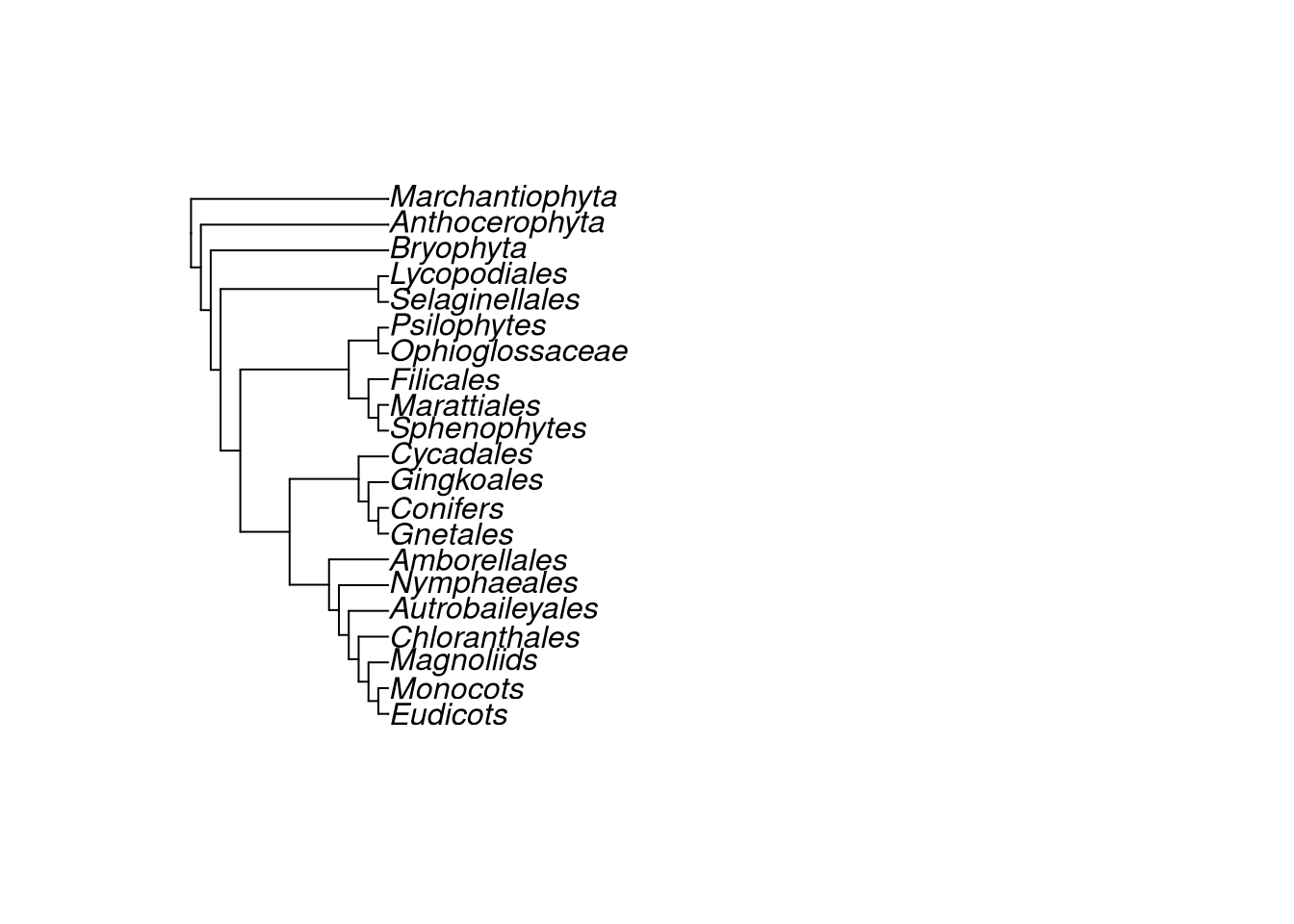

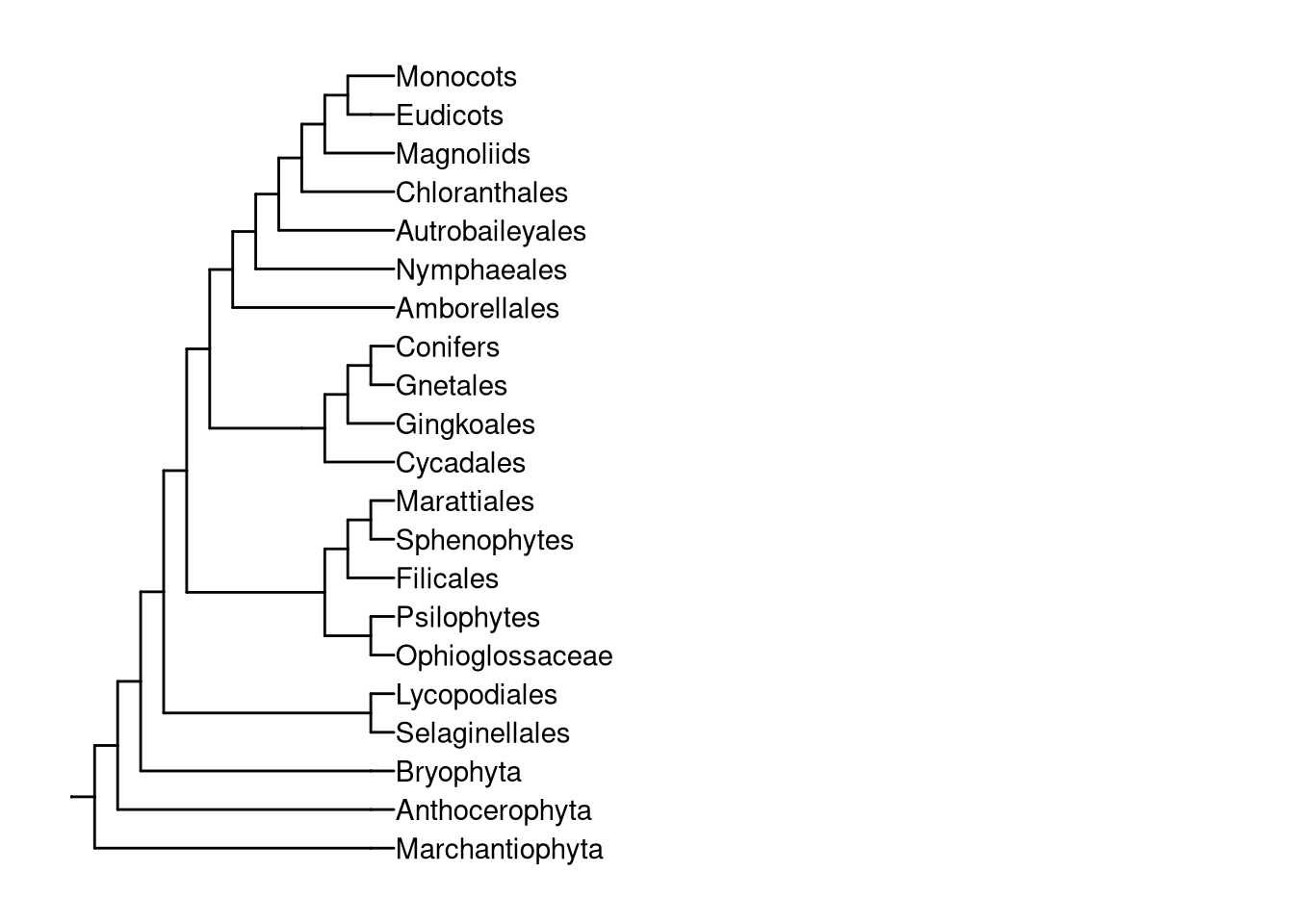

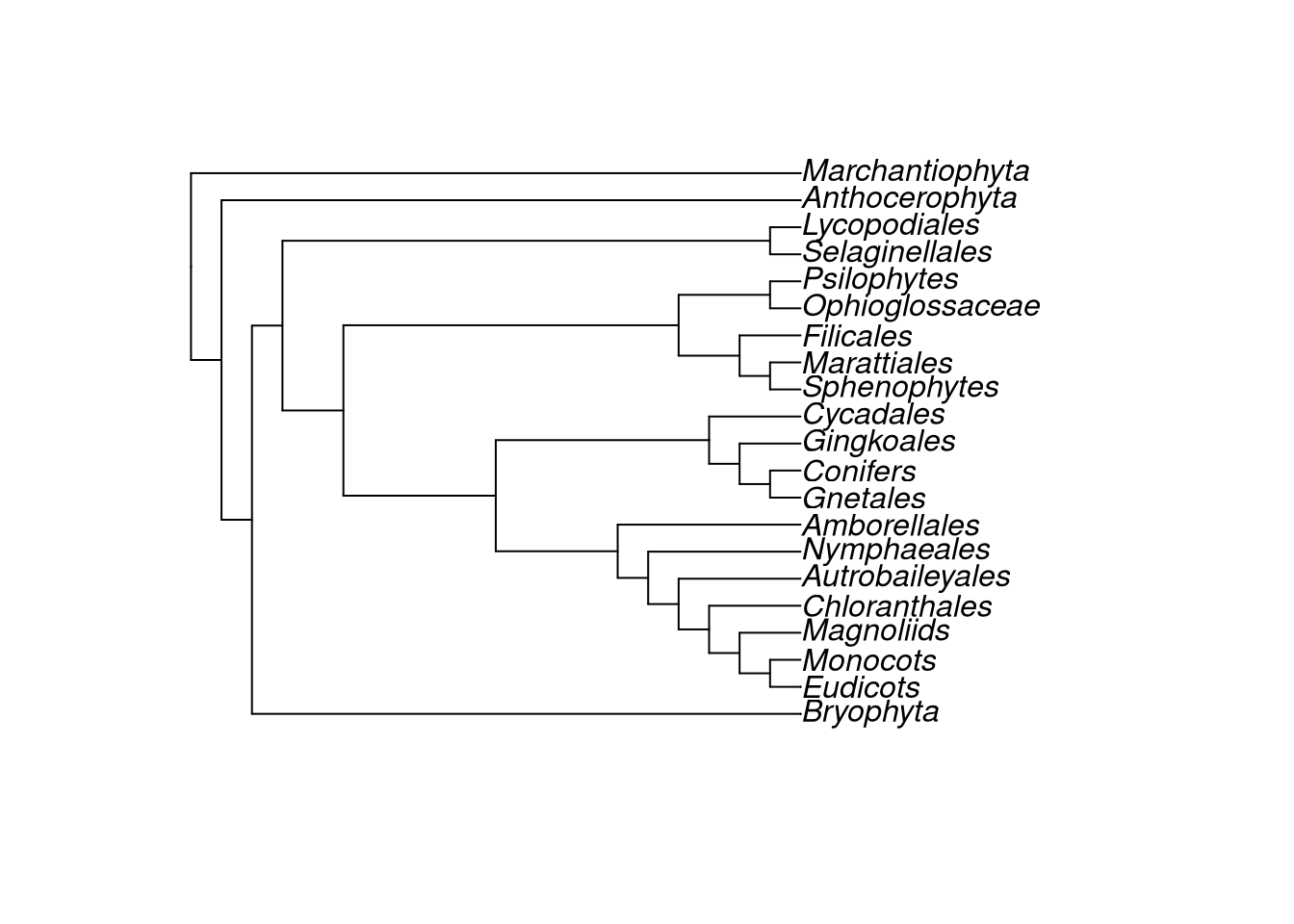

Importe também a árvore das Embriófitas:
plants.tree <- "((((((((((((((Eudicots), Monocots), Magnoliids), Chloranthales), Autrobaileyales), Nymphaeales), Amborellales),((((Gnetales, Conifers), Gingkoales), Cycadales))),(((Sphenophytes, Marattiales), Filicales),(Ophioglossaceae, Psilophytes))),(Selaginellales, Lycopodiales)),(Bryophyta)),(Anthocerophyta)),(Marchantiophyta)));"
plants.tree <- read.tree(text = plants.tree)

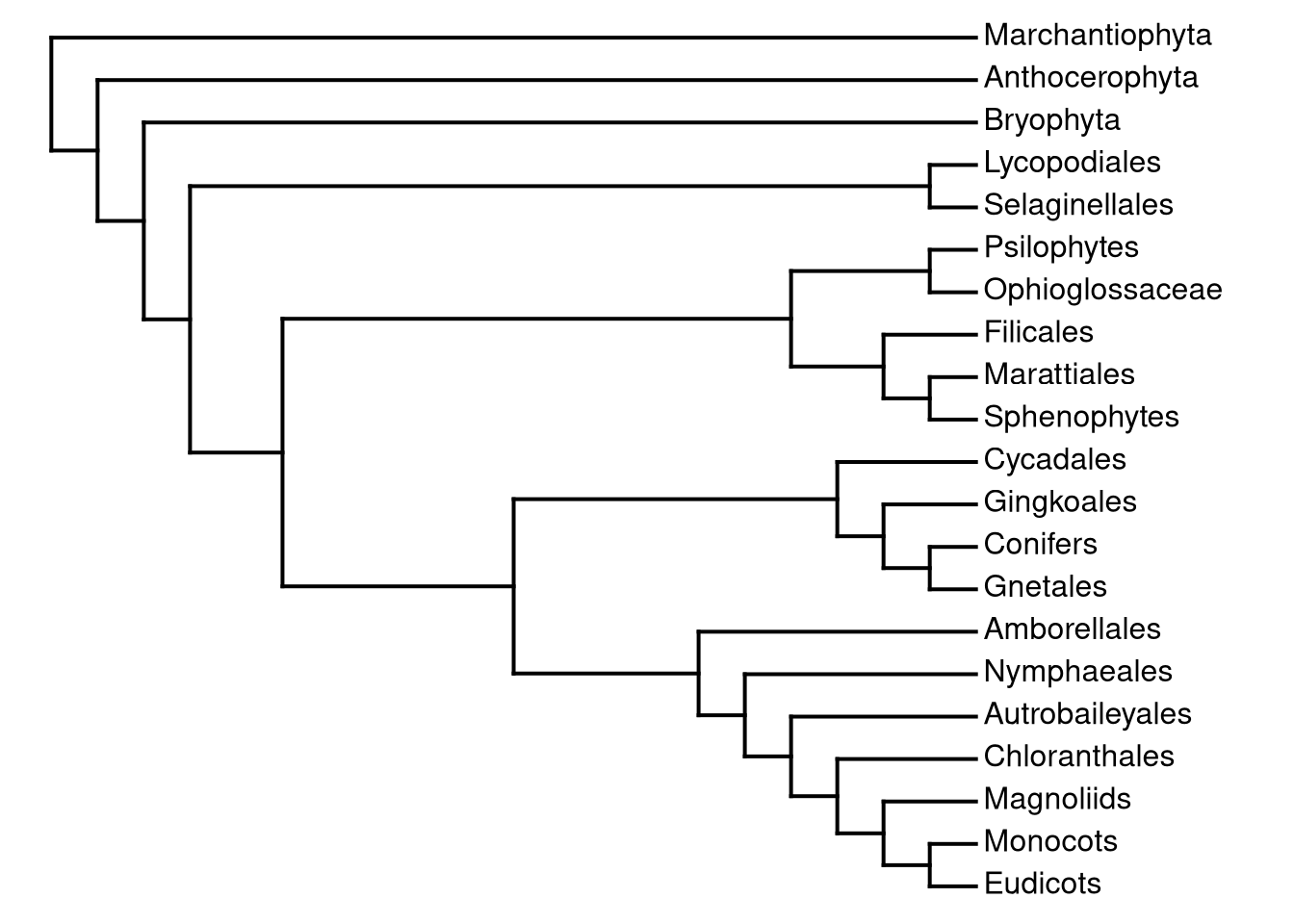

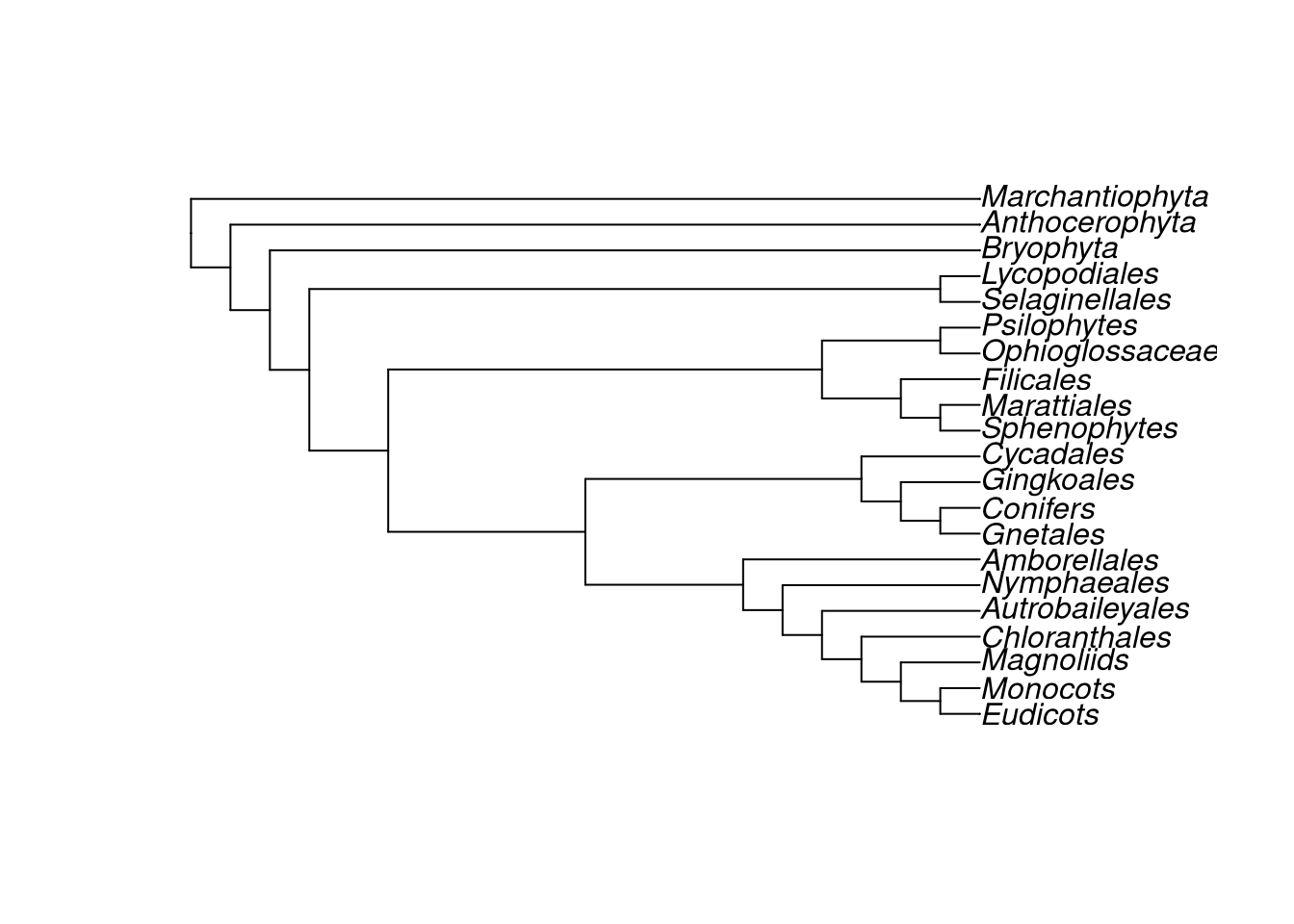

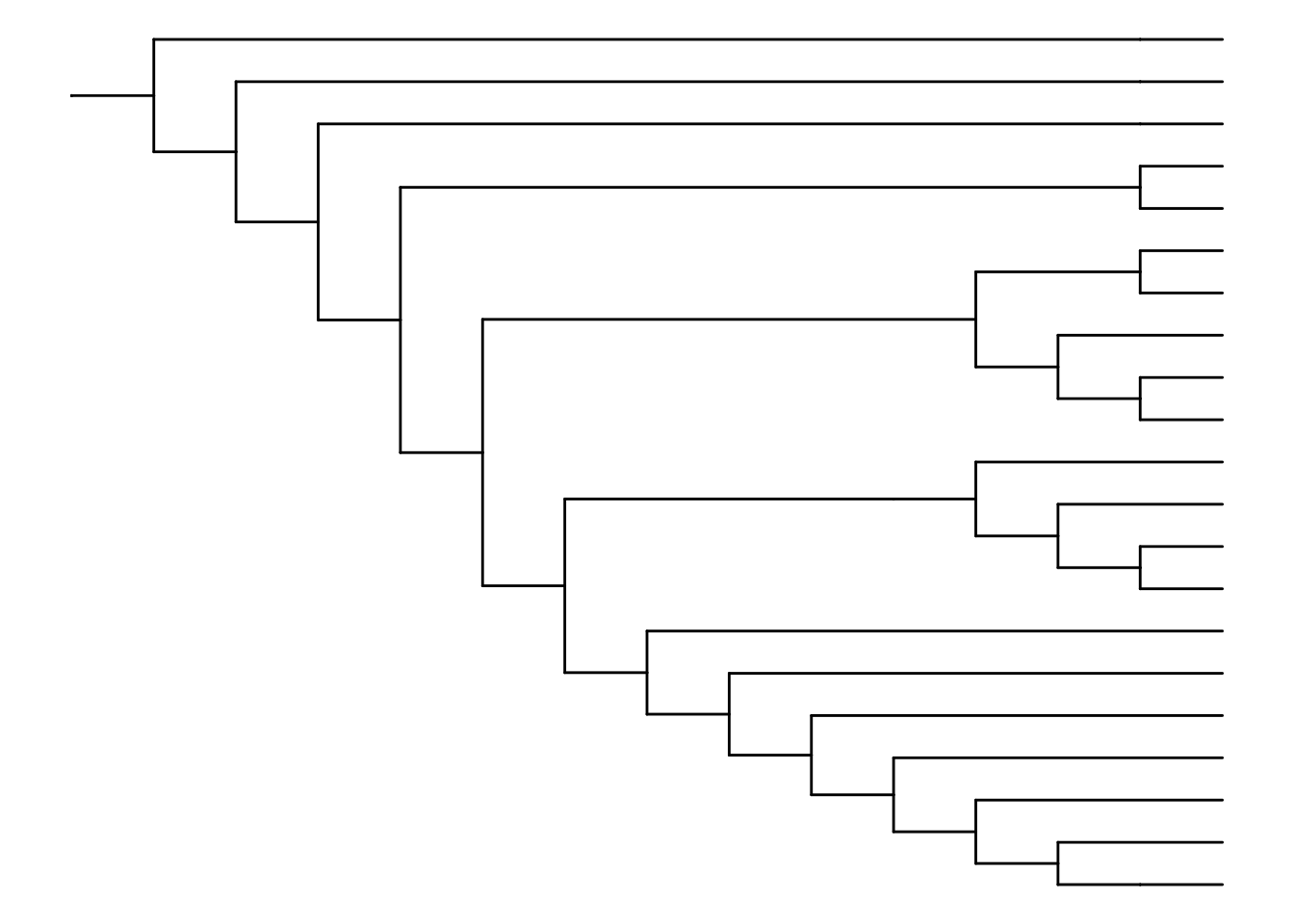

plot(plants.tree)
Inspecione os objetos de classe phylo criados:
str(Monocots)List of 3
$ edge : int [1:20, 1:2] 12 13 14 15 16 17 18 19 19 18 ...
$ Nnode : int 10
$ tip.label: chr [1:11] "Zingiberales" "Commelinales" "Poales" "Arecales" ...
- attr(*, "class")= chr "phylo"
- attr(*, "order")= chr "cladewise"str(plants.tree)List of 3
$ edge : int [1:46, 1:2] 22 23 24 25 26 27 28 29 30 31 ...
$ Nnode : int 26
$ tip.label: chr [1:21] "Eudicots" "Monocots" "Magnoliids" "Chloranthales" ...
- attr(*, "class")= chr "phylo"
- attr(*, "order")= chr "cladewise"class(Monocots)[1] "phylo"typeof(plants.tree)[1] "list"Cheque os componentes dos objetos criados utilizando o operador $:
Monocots$edge [,1] [,2]
[1,] 12 13
[2,] 13 14
[3,] 14 15
[4,] 15 16
[5,] 16 17
[6,] 17 18
[7,] 18 19
[8,] 19 1
[9,] 19 2
[10,] 18 3
[11,] 17 4
[12,] 16 20
[13,] 20 5
[14,] 20 6
[15,] 15 7
[16,] 14 21
[17,] 21 8
[18,] 21 9
[19,] 13 10
[20,] 12 11Monocots$tip.label [1] "Zingiberales" "Commelinales" "Poales" "Arecales"
[5] "Asparagales" "Petrosaviales" "Liliales" "Pandanales"
[9] "Dioscoriales" "Alismatales" "Acorales" Monocots$Nnode[1] 10plants.tree$edge [,1] [,2]
[1,] 22 23
[2,] 23 24
[3,] 24 25
[4,] 25 26
[5,] 26 27
[6,] 27 28
[7,] 28 29
[8,] 29 30
[9,] 30 31
[10,] 31 32
[11,] 32 33
[12,] 33 34
[13,] 34 35
[14,] 35 1
[15,] 34 2
[16,] 33 3
[17,] 32 4
[18,] 31 5
[19,] 30 6
[20,] 29 7
[21,] 28 36
[22,] 36 37
[23,] 37 38
[24,] 38 39
[25,] 39 8
[26,] 39 9
[27,] 38 10
[28,] 37 11
[29,] 27 40
[30,] 40 41
[31,] 41 42
[32,] 42 12
[33,] 42 13
[34,] 41 14
[35,] 40 43
[36,] 43 15
[37,] 43 16
[38,] 26 44
[39,] 44 17
[40,] 44 18
[41,] 25 45
[42,] 45 19
[43,] 24 46
[44,] 46 20
[45,] 23 47
[46,] 47 21plants.tree$tip.label [1] "Eudicots" "Monocots" "Magnoliids" "Chloranthales"
[5] "Autrobaileyales" "Nymphaeales" "Amborellales" "Gnetales"
[9] "Conifers" "Gingkoales" "Cycadales" "Sphenophytes"
[13] "Marattiales" "Filicales" "Ophioglossaceae" "Psilophytes"
[17] "Selaginellales" "Lycopodiales" "Bryophyta" "Anthocerophyta"
[21] "Marchantiophyta"plants.tree$Nnode[1] 26Importante saber que árvores importadas como classe S3. Primeiro, apenas uma árvore pode ser armazenada como um objeto classe S3. E apenas a topologia, o comprimento dos ramos e os nomes dos terminais são importados. Lembre-se que para acessar instâncias de objetos S3 é utilizado o operator cifrão “$”.
Um objeto de classe phylo é uma lista com os seguintes componentes:
Por outro lado, inúmeras árvores podem ser armazenadas como um objeto de classe S4. Além de guardar as mesmas informações dos objetos S3, também pode armazenar outros dados, tais quais o suporte dos ramos entre outras informações sobre os ramos, e caracteres específicos dos terminais. Para acessar as instâncias de objetos S4 utiliza-se o operator arroba “@”. Ambos os operatores são usados para acessar as instâncias de objetos S4, na ordem @ e $.
A classe phylo4 armazena apenas árvores, enquanto a classe phylo4d armazena tanto árvores quanto outros dados associados, como um dataframe contendo dados sobbre os ramos e terminais.
library(treeio)
library(phytools)
library(ggtree)
library(ggplot2)
tree <- read.iqtree("files/trees/example.phy.contree")
tree@phylo <- force.ultrametric(tree@phylo)***************************************************************
* Note: *
* force.ultrametric does not include a formal method to *
* ultrametricize a tree & should only be used to coerce *
* a phylogeny that fails is.ultrametric due to rounding -- *
* not as a substitute for formal rate-smoothing methods. *
***************************************************************tree@data$bootstrap <- as.numeric(tree@phylo$node.label)

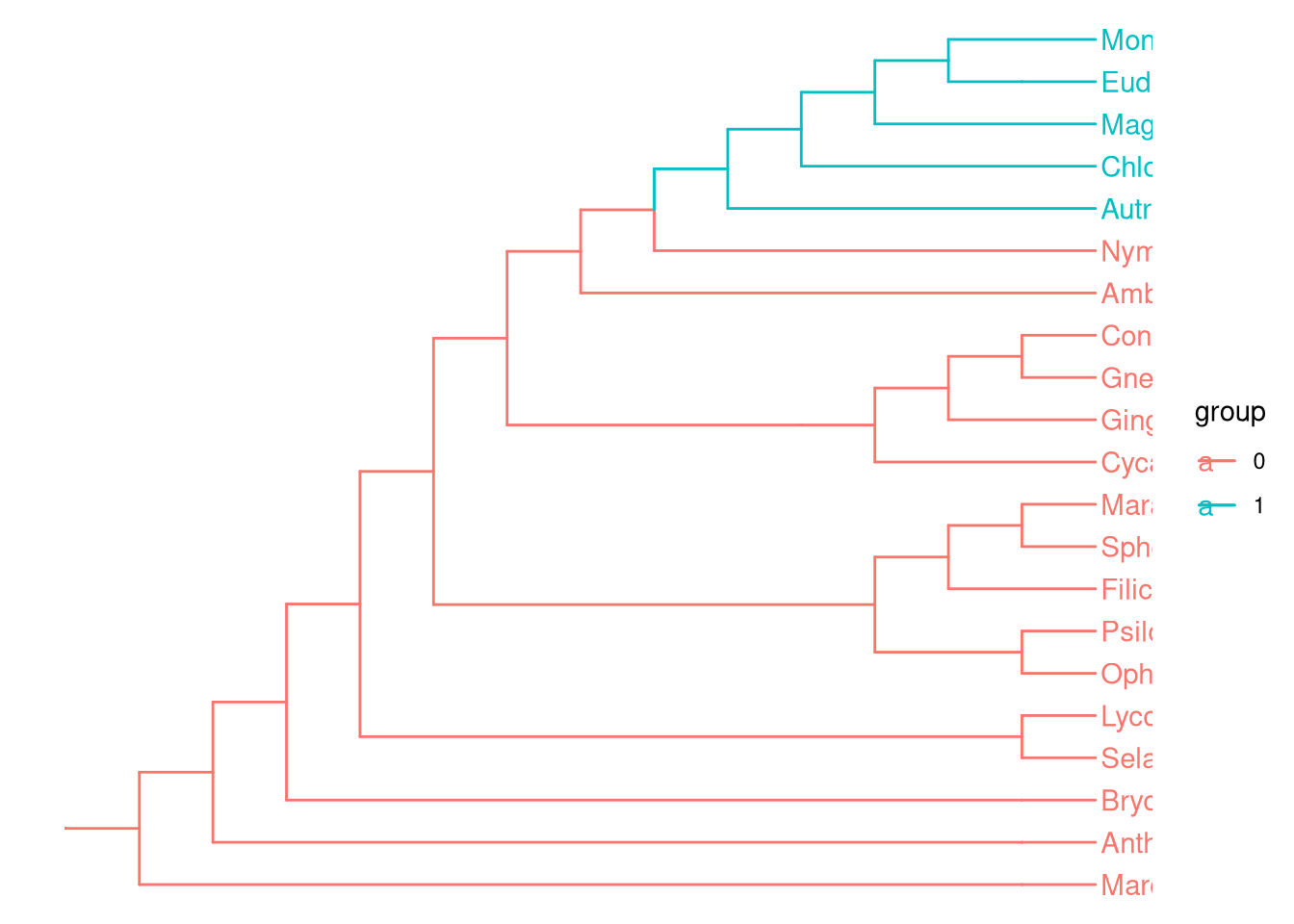

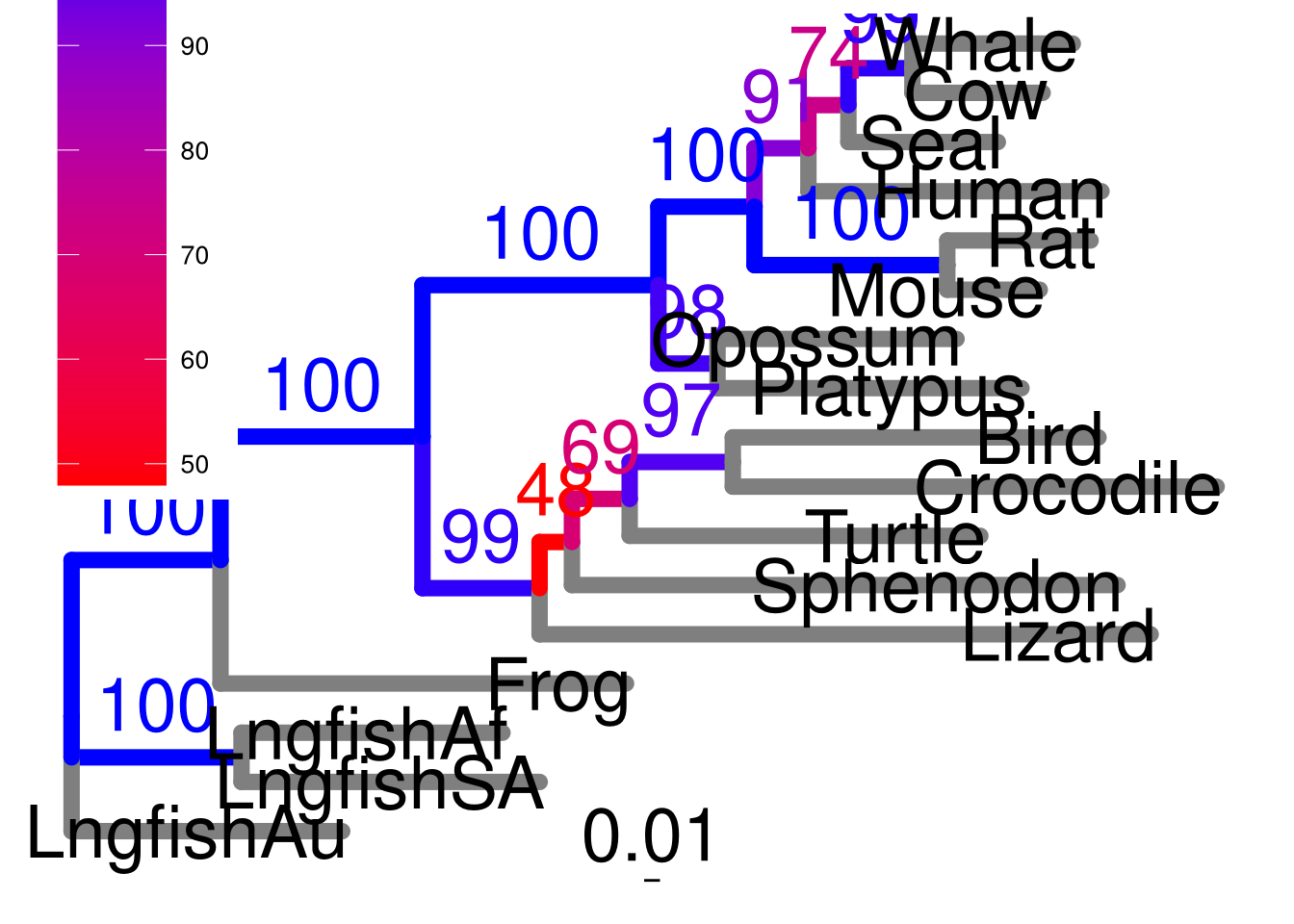

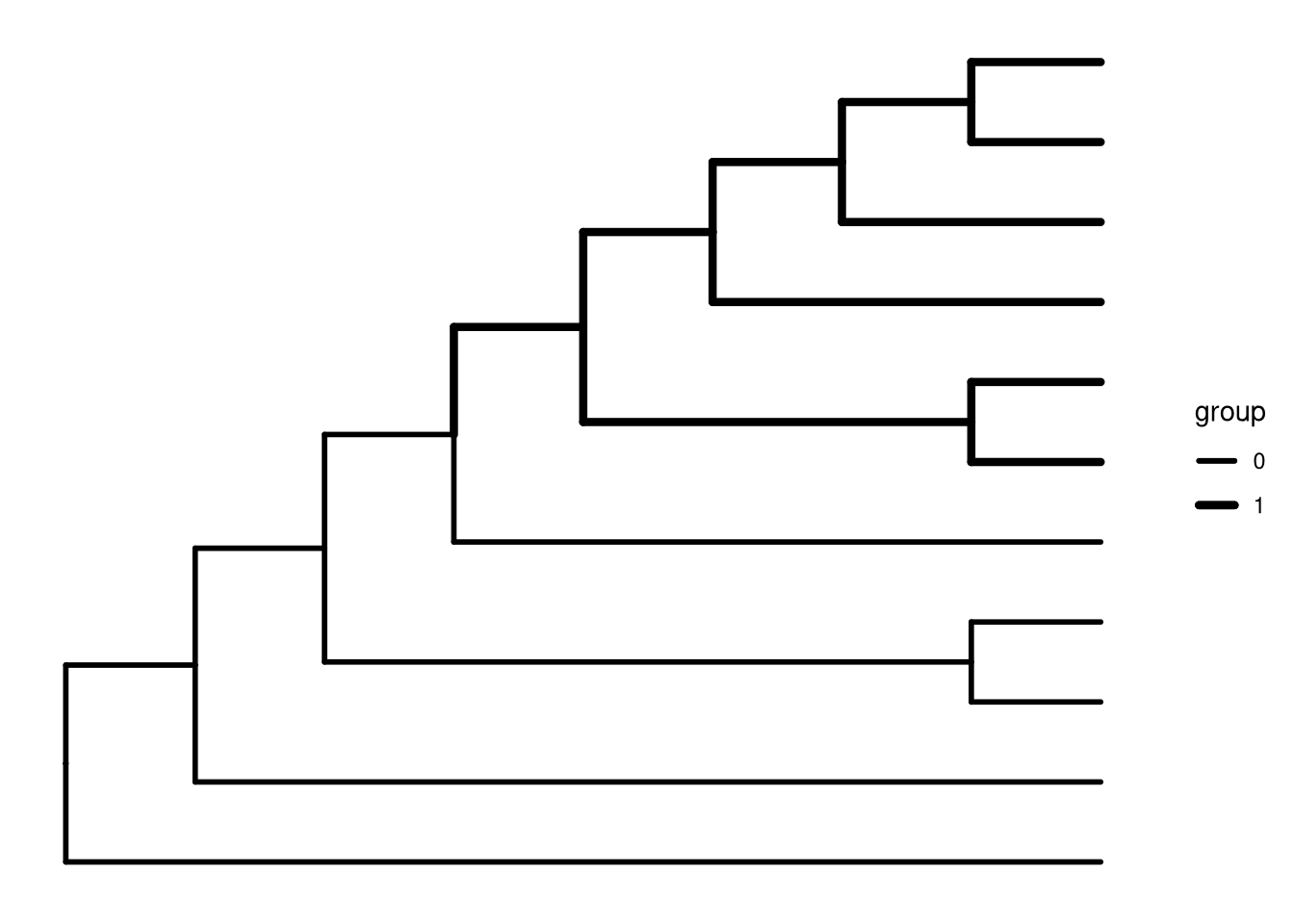

tree.plot <- ggtree(tree, size = 3, aes(color = bootstrap)) +
scale_color_continuous(low = "red", high = "blue") +
geom_treescale(fontsize = 10, width = 0.01) +
geom_nodelab(aes(x = branch, label = round(bootstrap, 1)), vjust = -0.5, size = 10) +
theme(legend.position= c(0.1, 0.8), legend.key.size = unit(1.5, "cm")) +
theme(legend.text = element_text(size = 10)) +
theme(legend.title = element_text(size = 10)) +
geom_tiplab(size = 10, color = "black", hjust = 1)
tree.plot
library(treeio)
file <- system.file("extdata/MrBayes", "Gq_nxs.tre", package="treeio")
tree.mrbayes <- read.mrbayes(file)

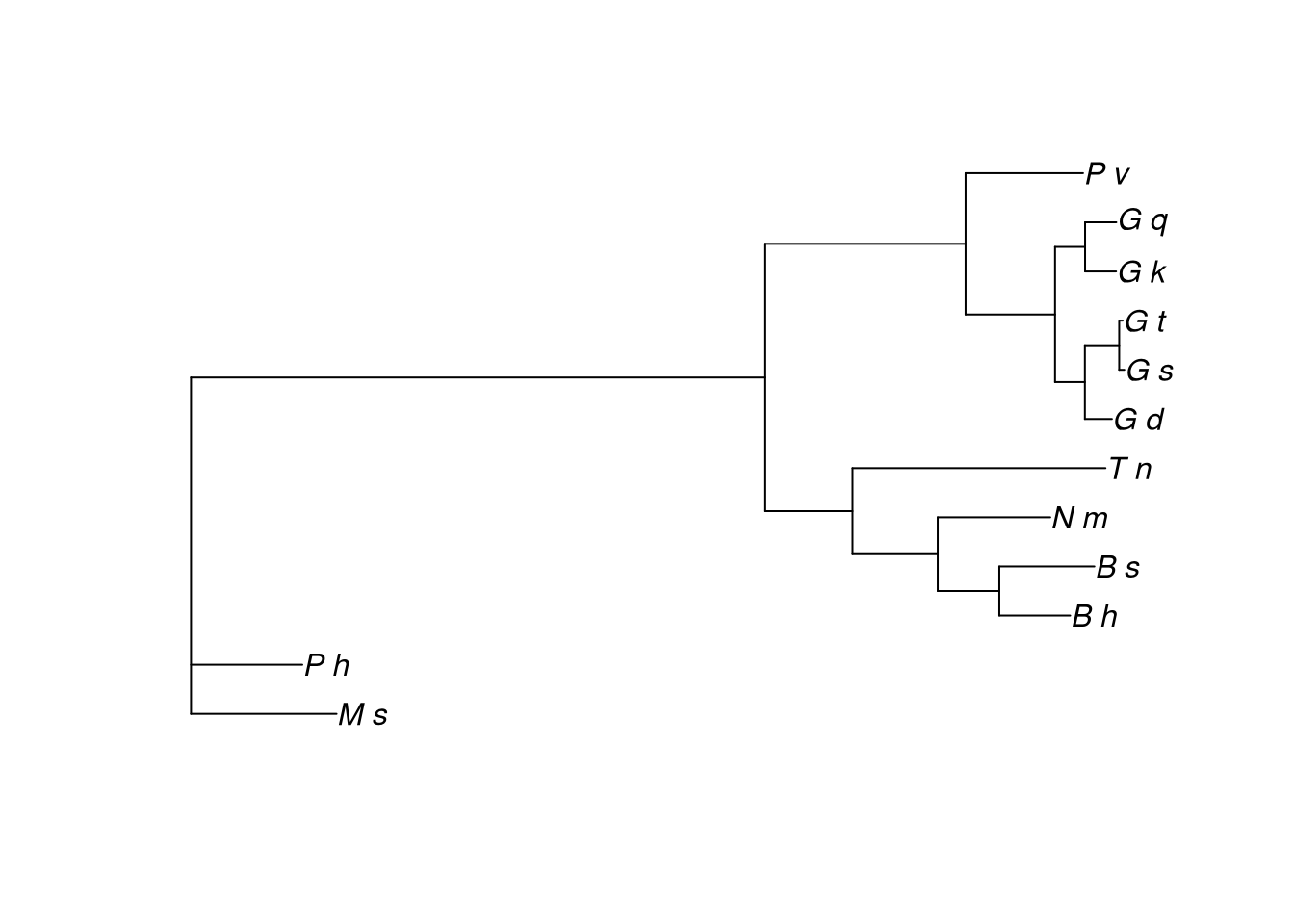

plot(tree.mrbayes@phylo)
A função extract.clade() obtém uma árvore a partir de um determinado nó.
library(ape)
plants.tree <- "((((((((((((((Eudicots), Monocots), Magnoliids), Chloranthales), Autrobaileyales), Nymphaeales), Amborellales),((((Gnetales, Conifers), Gingkoales), Cycadales))),(((Sphenophytes, Marattiales), Filicales),(Ophioglossaceae, Psilophytes))),(Selaginellales, Lycopodiales)),(Bryophyta)),(Anthocerophyta)),(Marchantiophyta)));"
plants.tree <- read.tree(text = plants.tree)
plot(plants.tree)

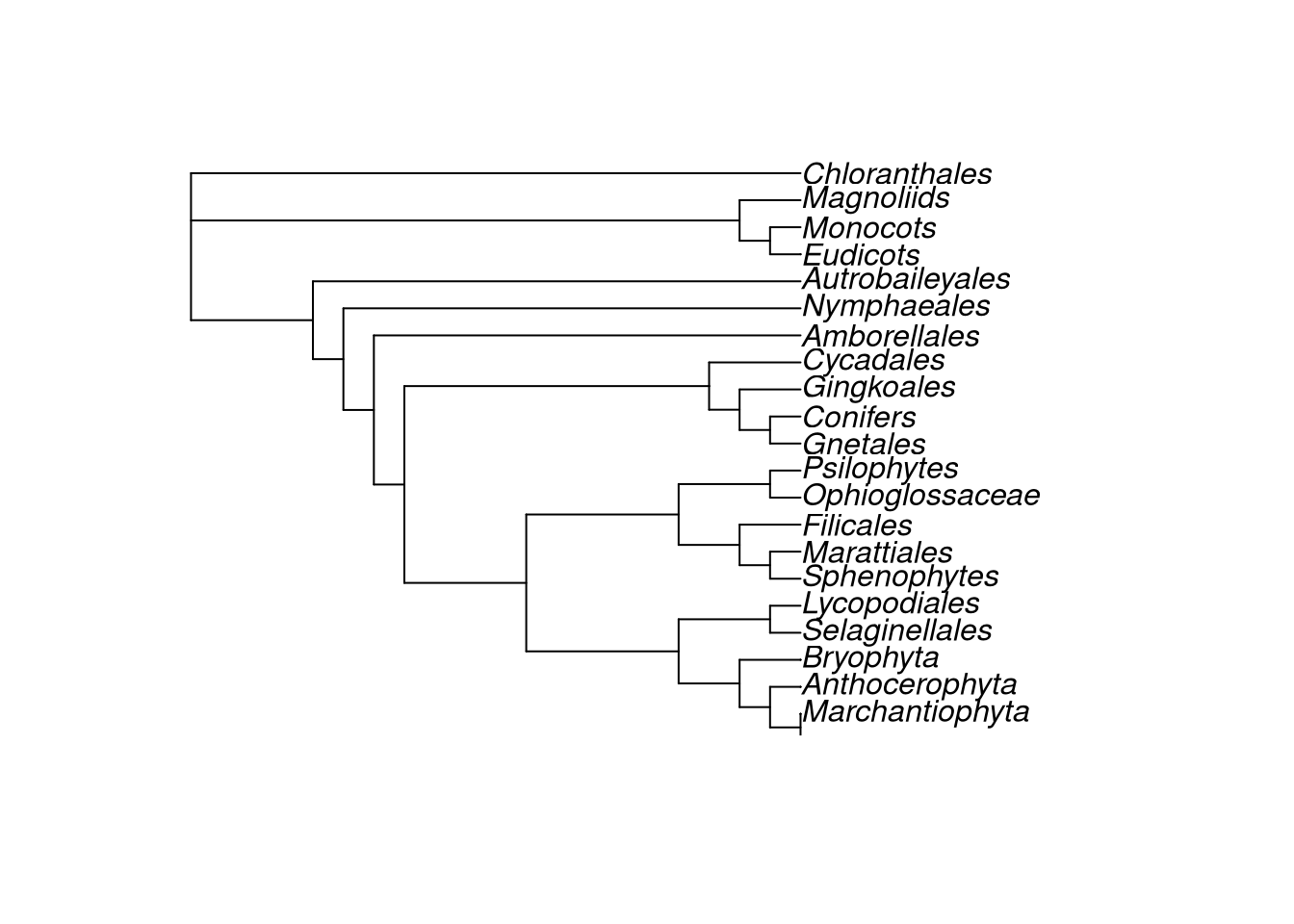

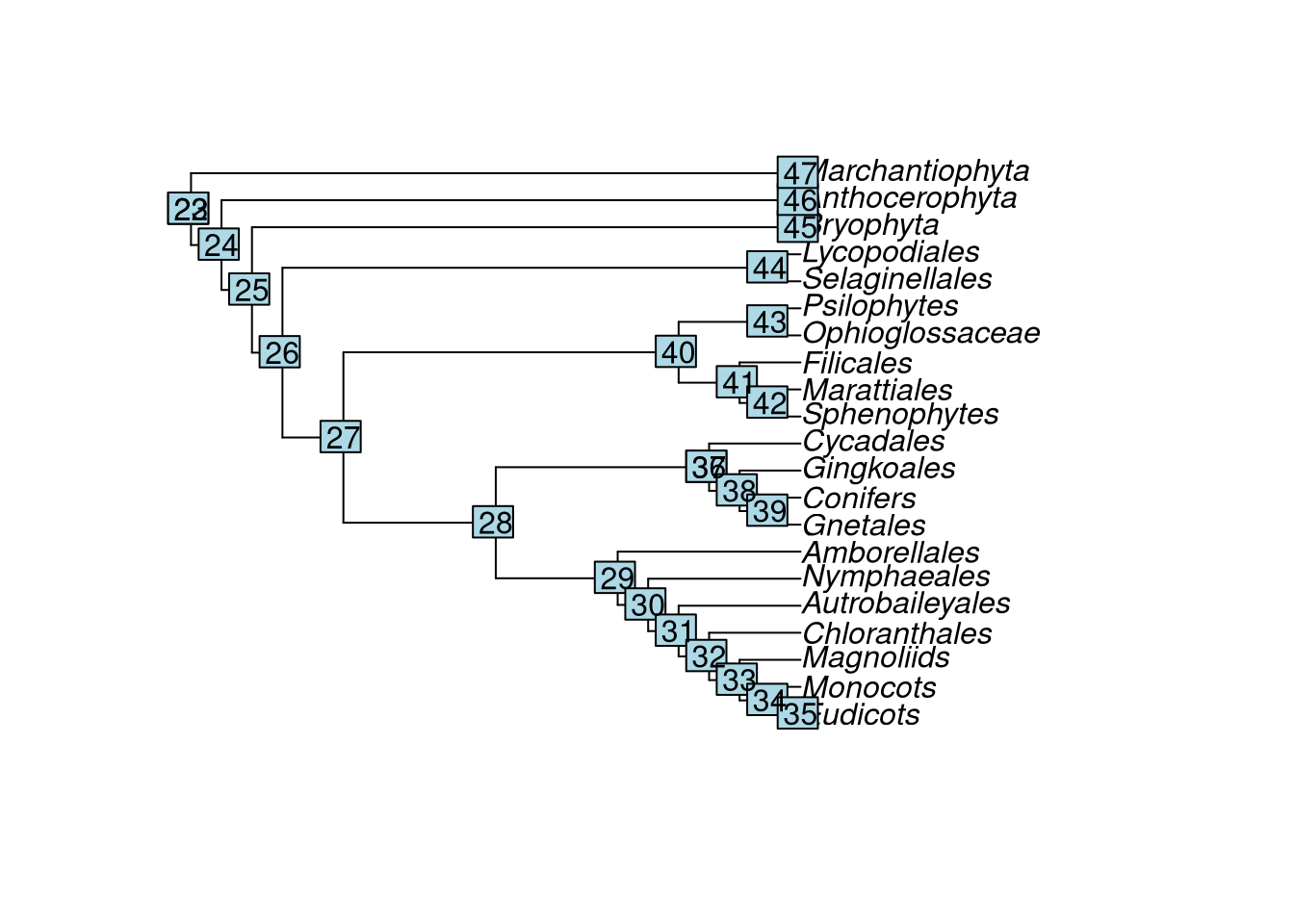

tip labels) são numerados em ordem consecutiva começando do 1:plot(plants.tree)

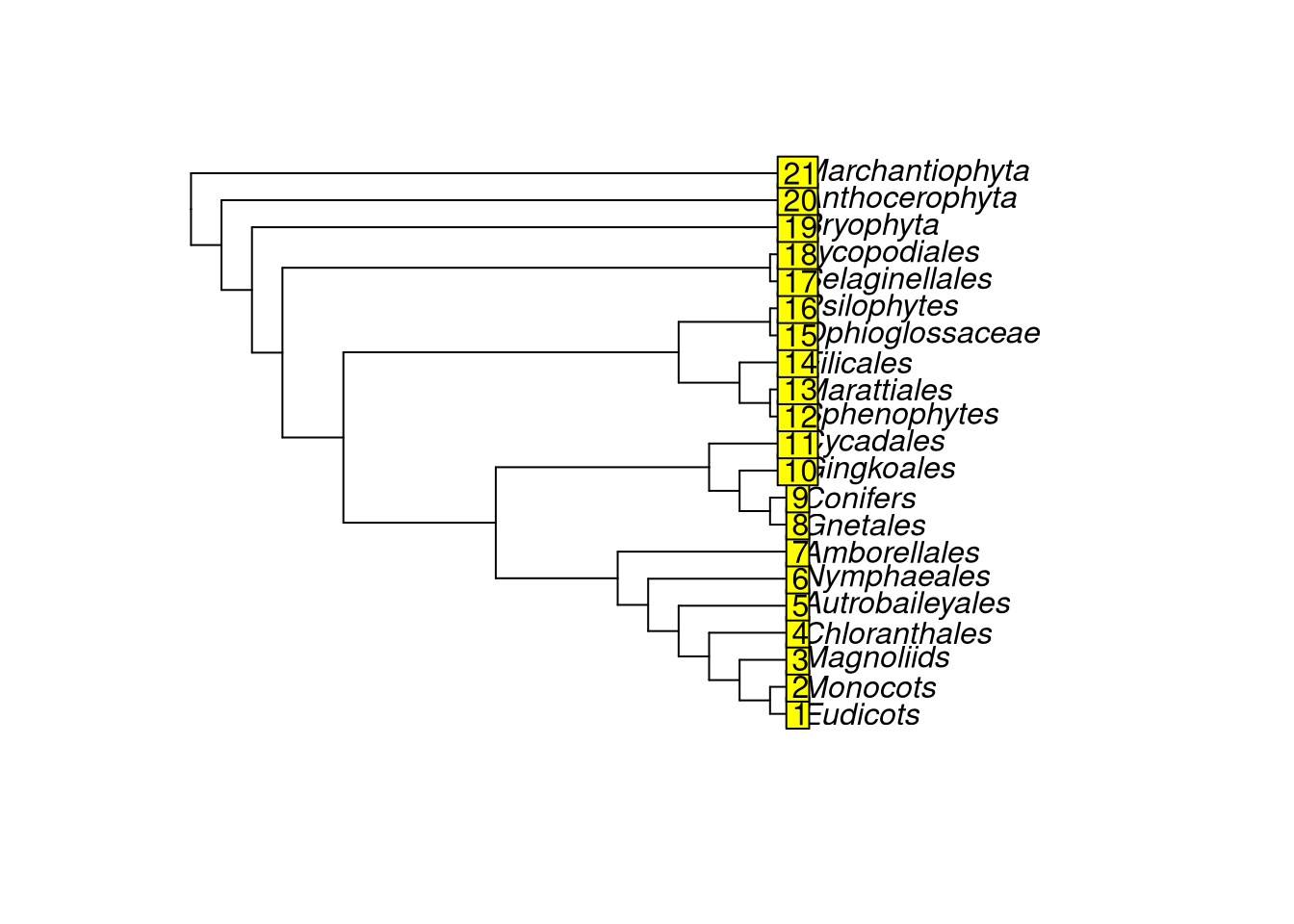

tiplabels()

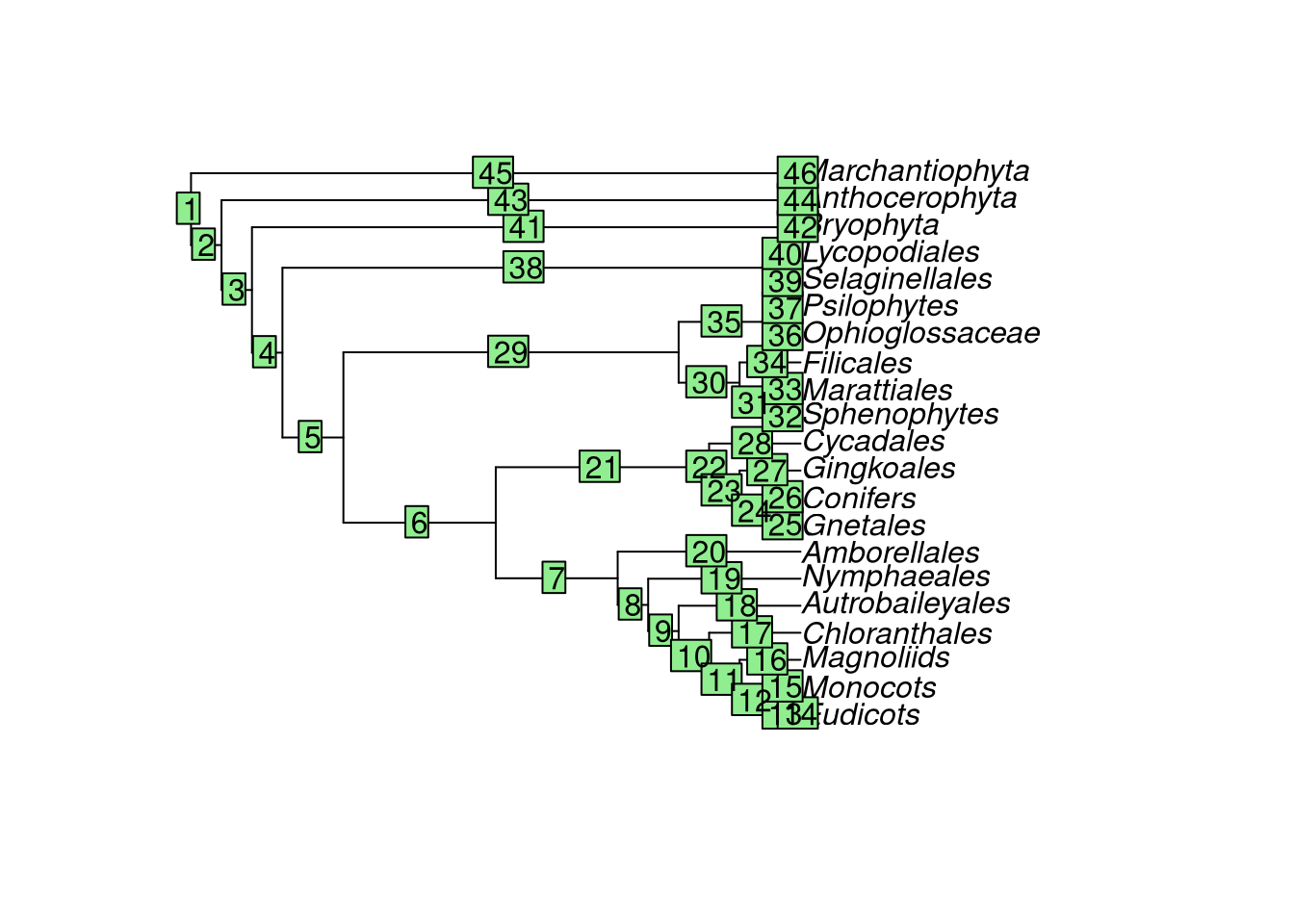

nodes) são numerados em ordem consecutiva começando do número consecutivo ao número de terminais:length(plants.tree$tip.label) + 1[1] 22plot(plants.tree)
nodelabels()

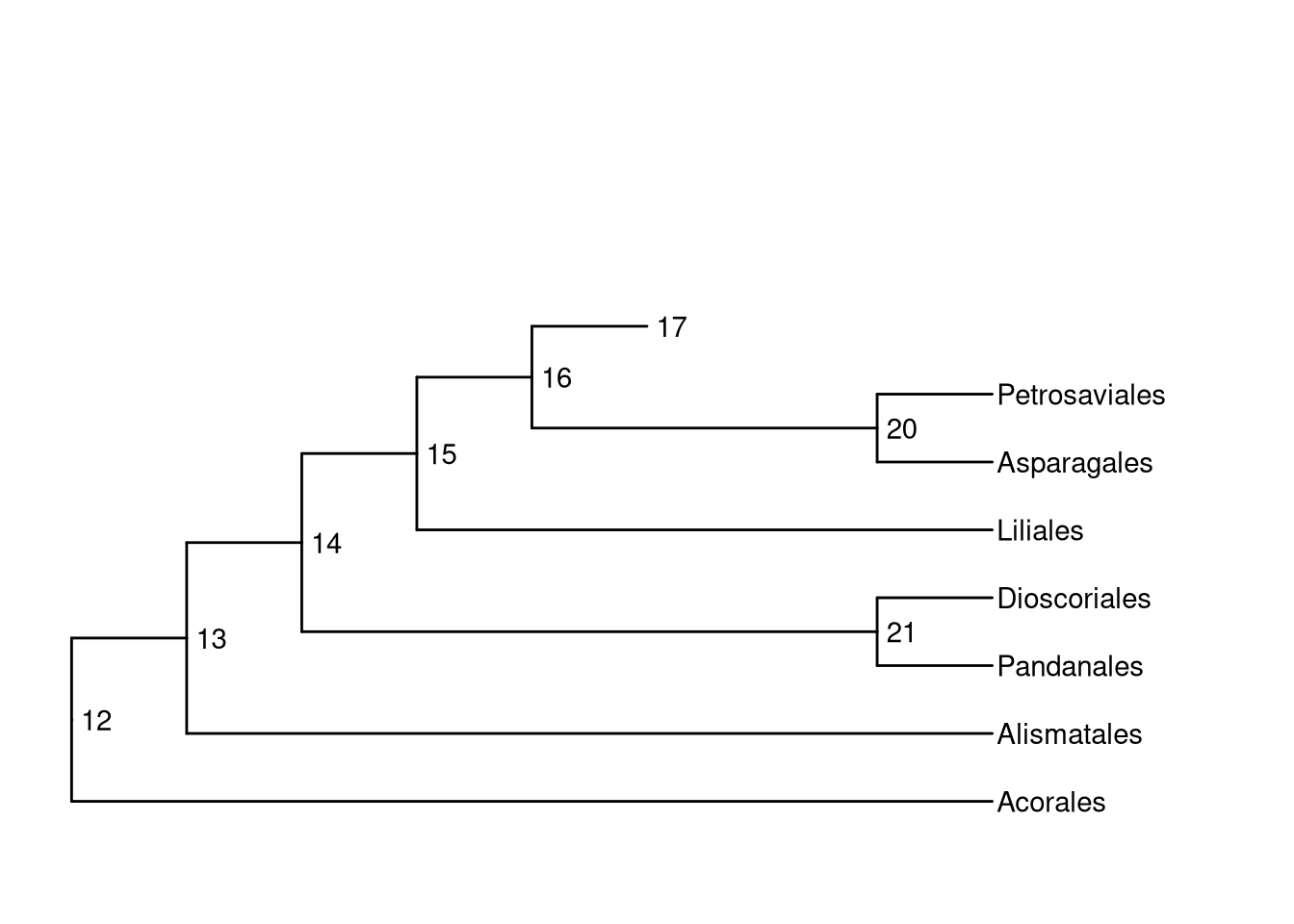

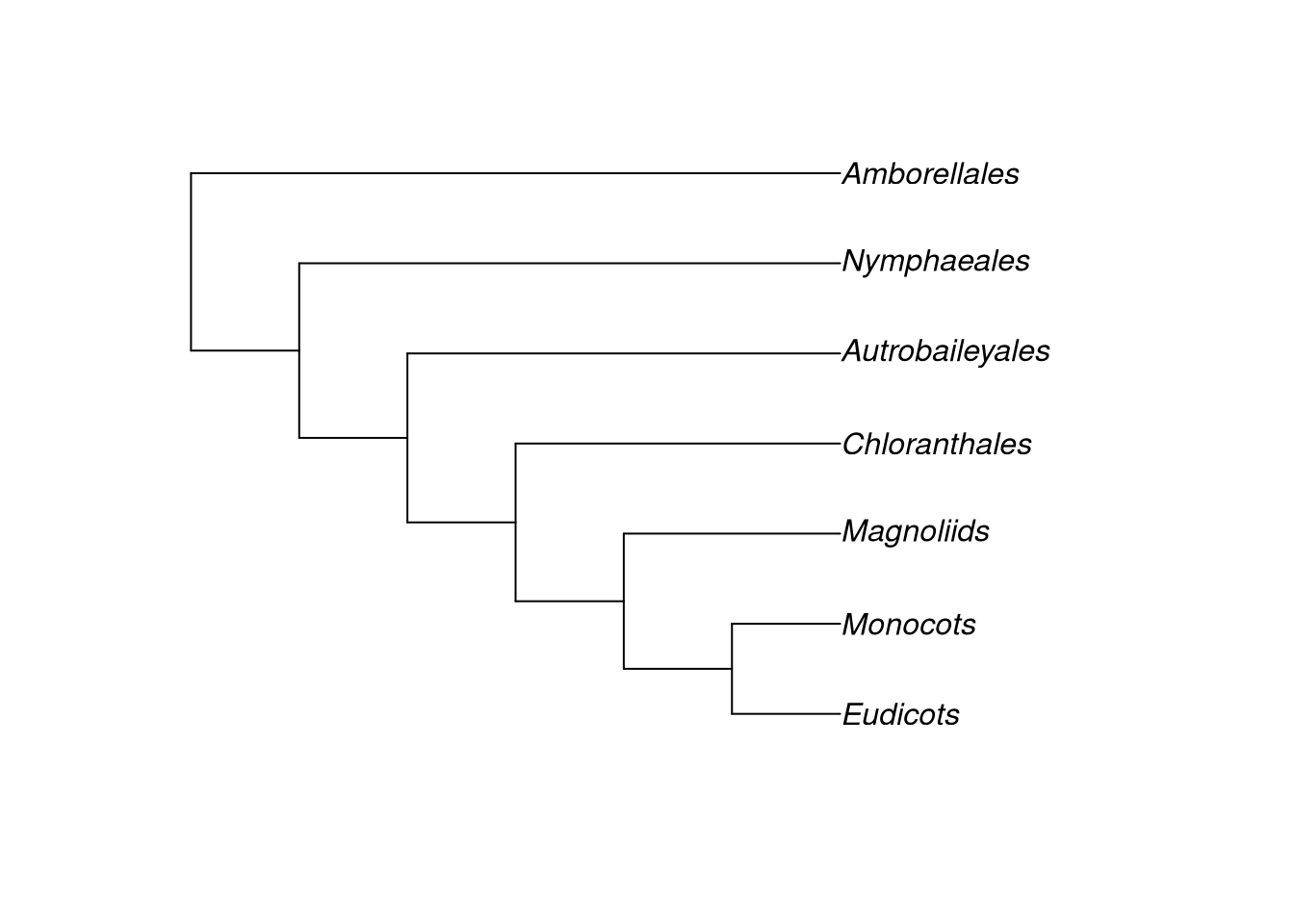

tree1 <- extract.clade(phy = plants.tree, node = 29)
plot(tree1)
# Tente a seleção do nó interativamente
# tree2 <- extract.clade(plants.tree, interactive = T)
# plot(tree2)Agora vamos importar a árvore do APG:
library(ape)
apg.tree <- read.tree("./files/trees/apg.tree")tree <- extract.clade(phy = apg.tree, node = "lamiales")

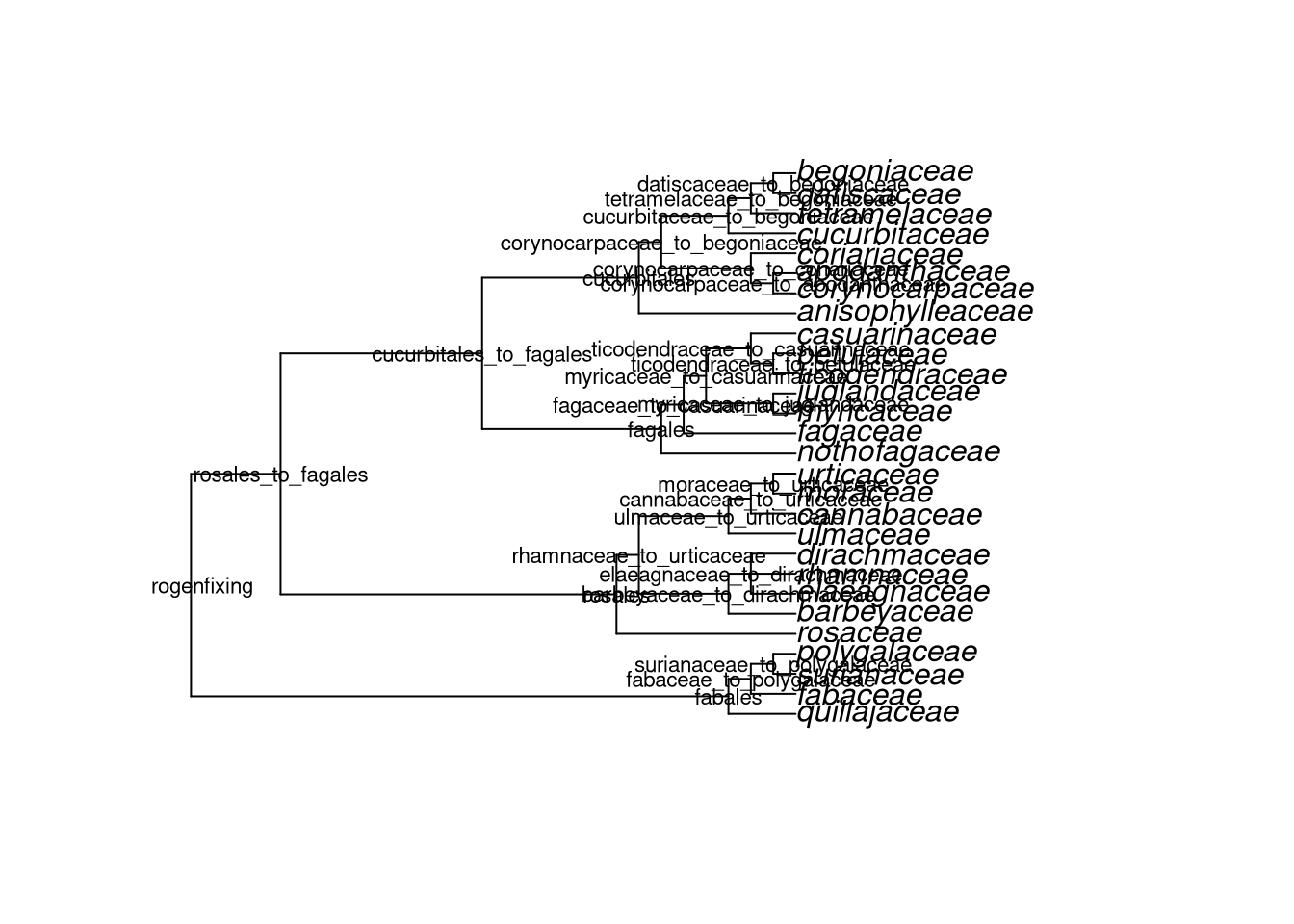

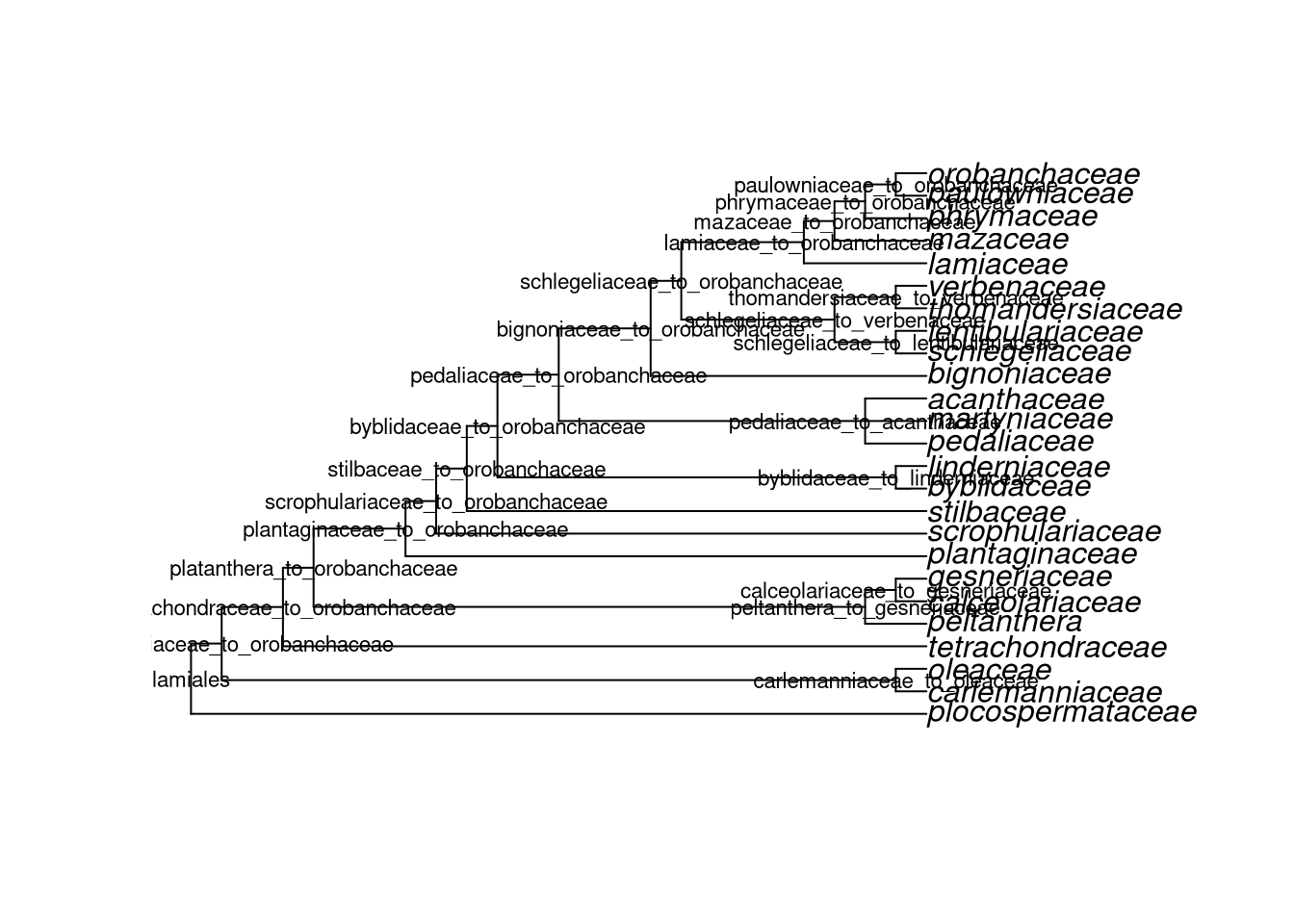

plot(tree)
nodelabels(tree$node.label, frame = "none", cex = 0.7)
nome <- "nitrogen"
index_of_clades_found <- grep(nome, apg.tree$node.label)
apg.tree$node.label[index_of_clades_found][1] "nitrogenfixing_to_COM" "nitrogenfixing" tree <- extract.clade(phy = apg.tree, node = "nitrogenfixing")
plot(tree)
nodelabels(tree$node.label, frame = "none", cex = 0.7)
Agora que temos um conjunto de objetos de classe phylo e phylo4, vamos aprender a alterar o design das árvores utilizando alguns dos principais pacotes para filogenia. Vamos conhecer um pacote de cada vez.
O pacote ape

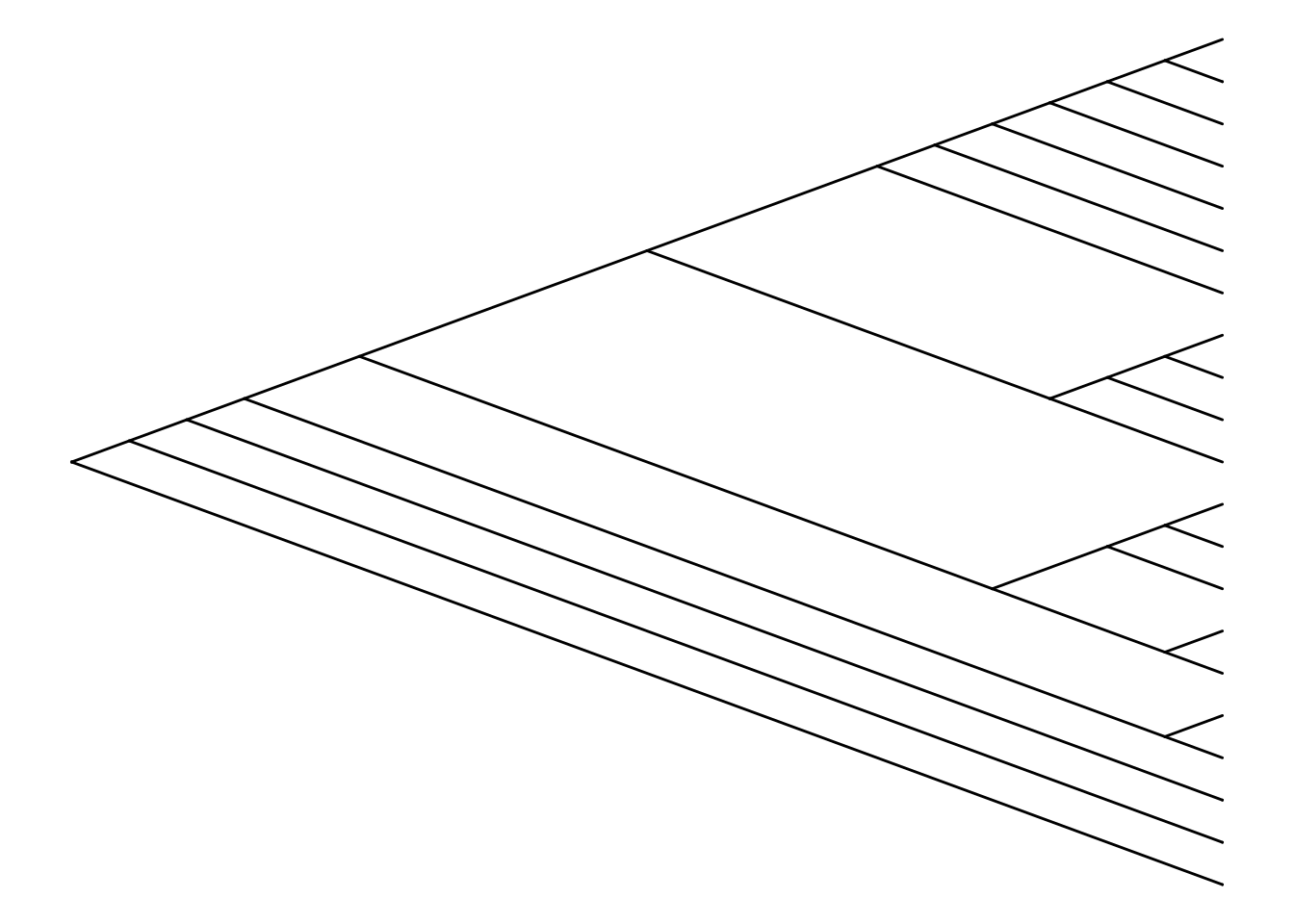

Perceba que o pacote ape implementou um método para a função plot() do pacote graphics, o plot.phylo(). Então, desde que o objeto seja de classe phylo ou phylo4 (ou ainda phylo4d) não se faz necessário digitar “.phylo” depois de plot:

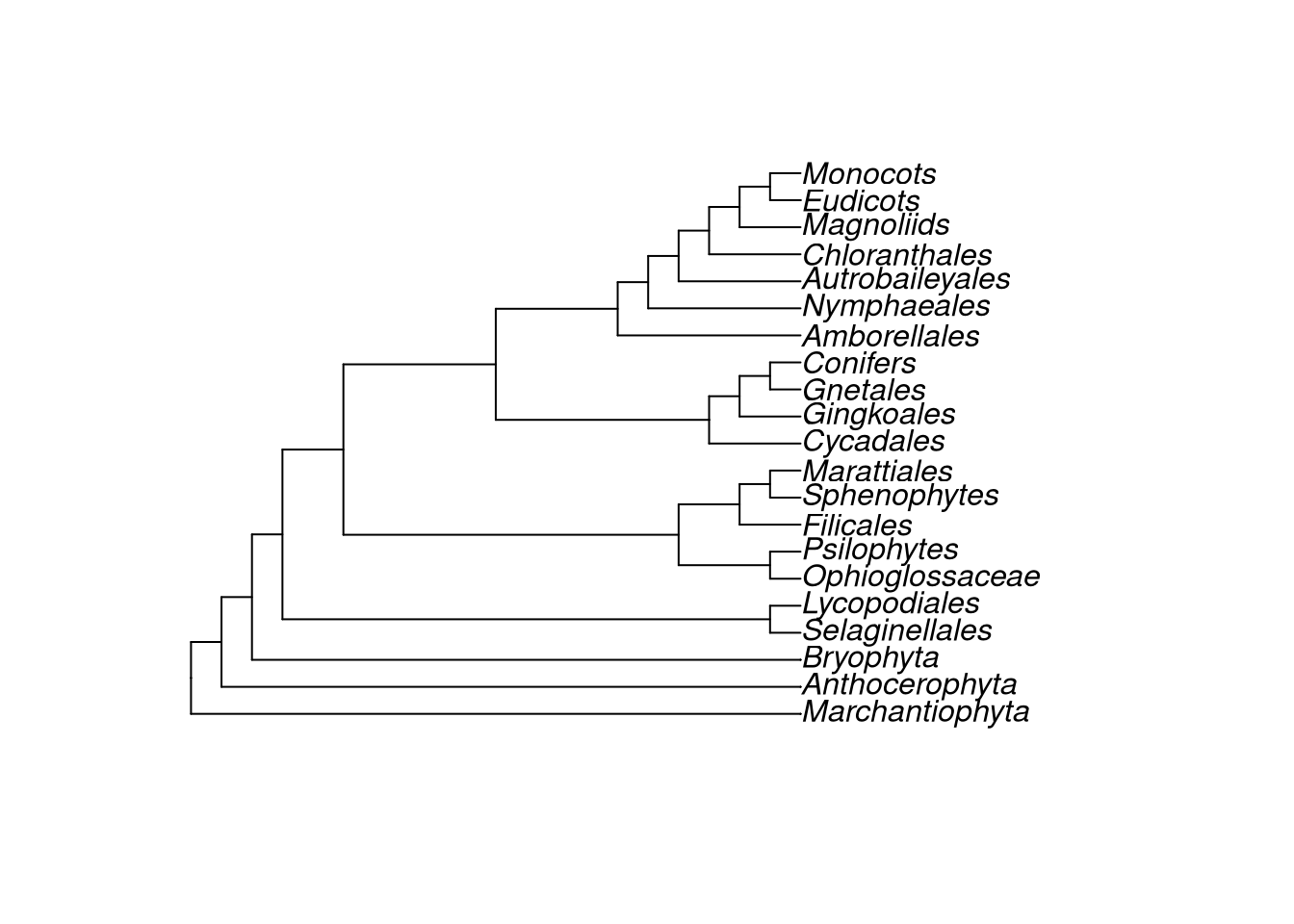

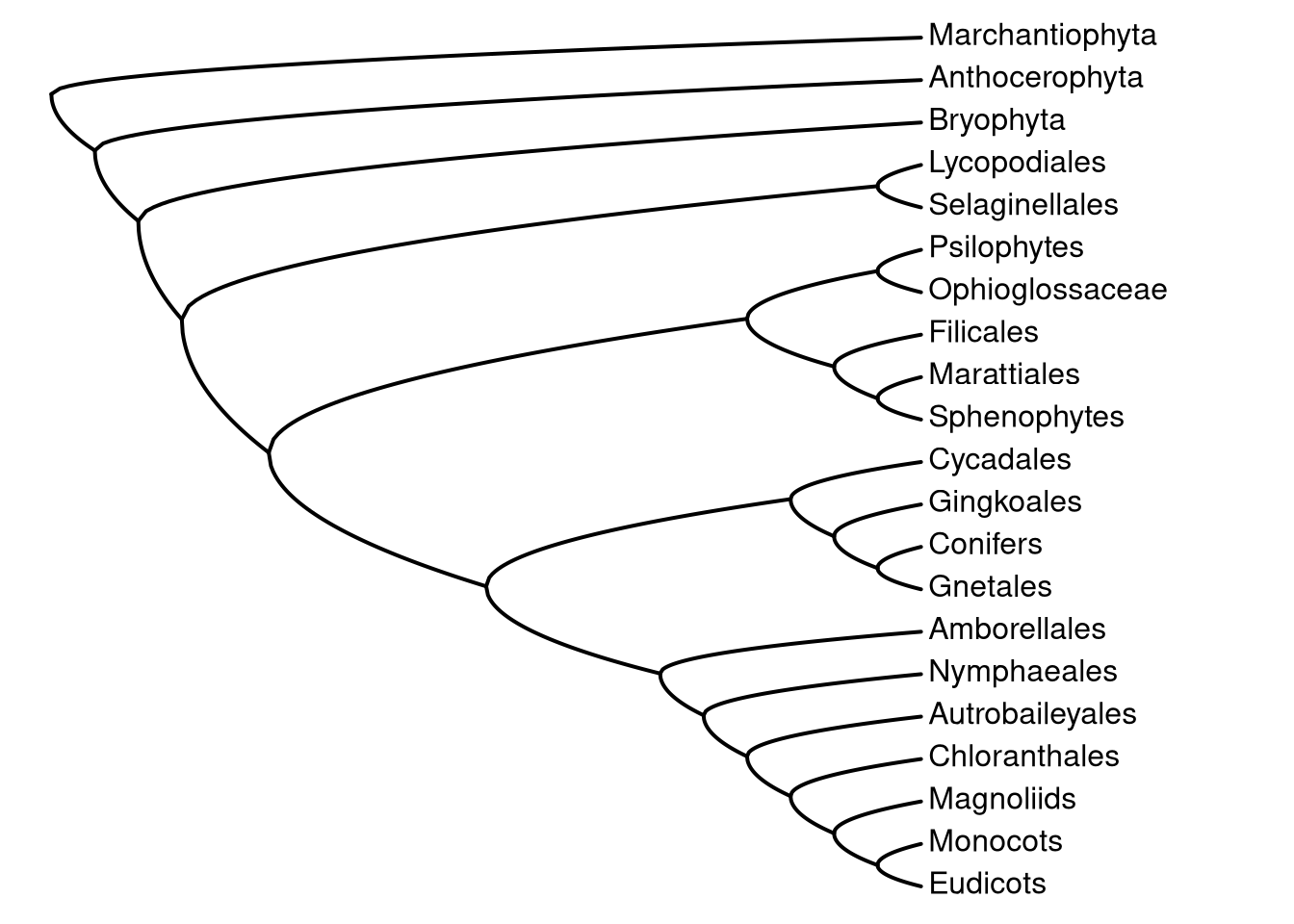

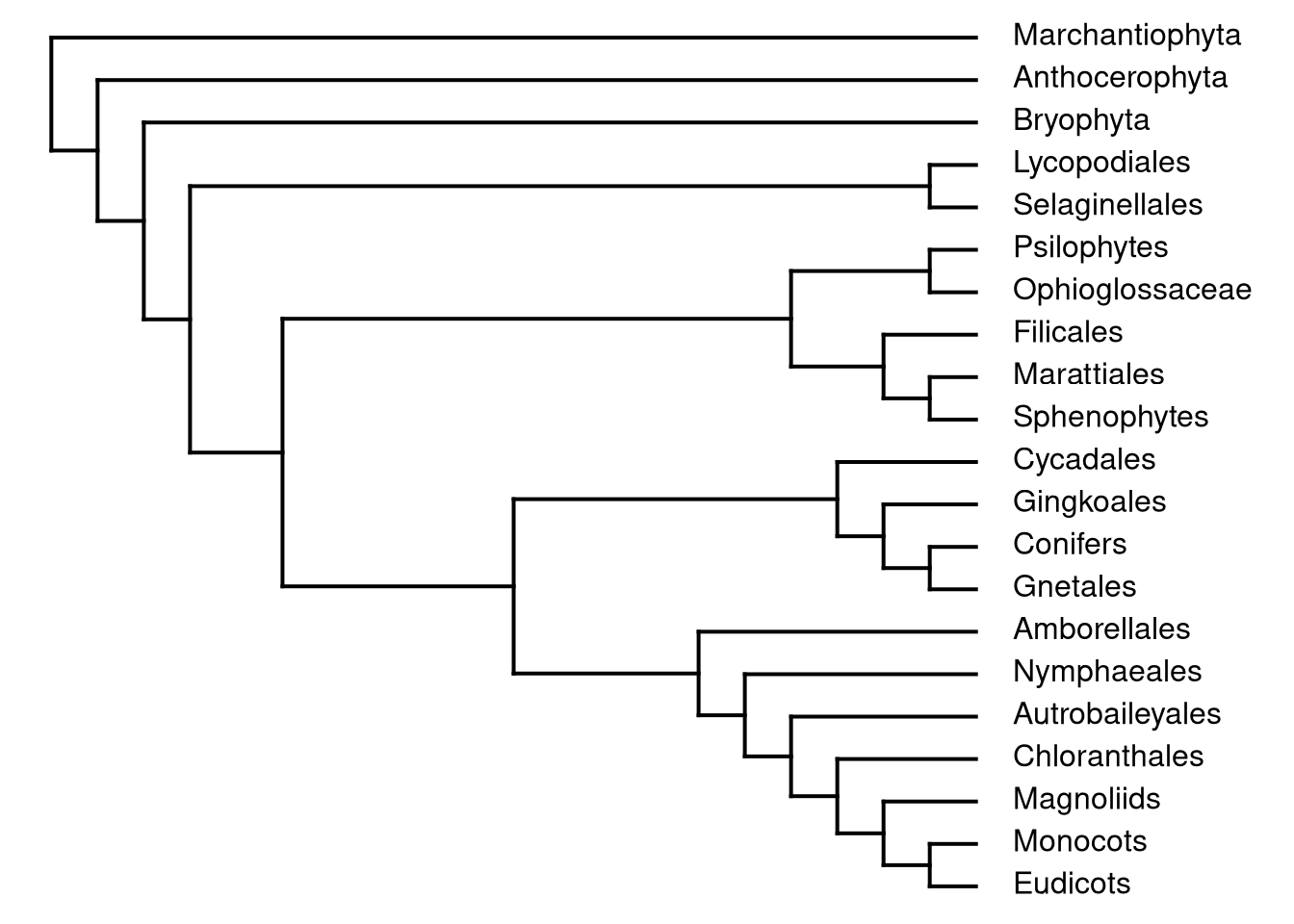

plot(plants.tree, type = "phylogram") # Default

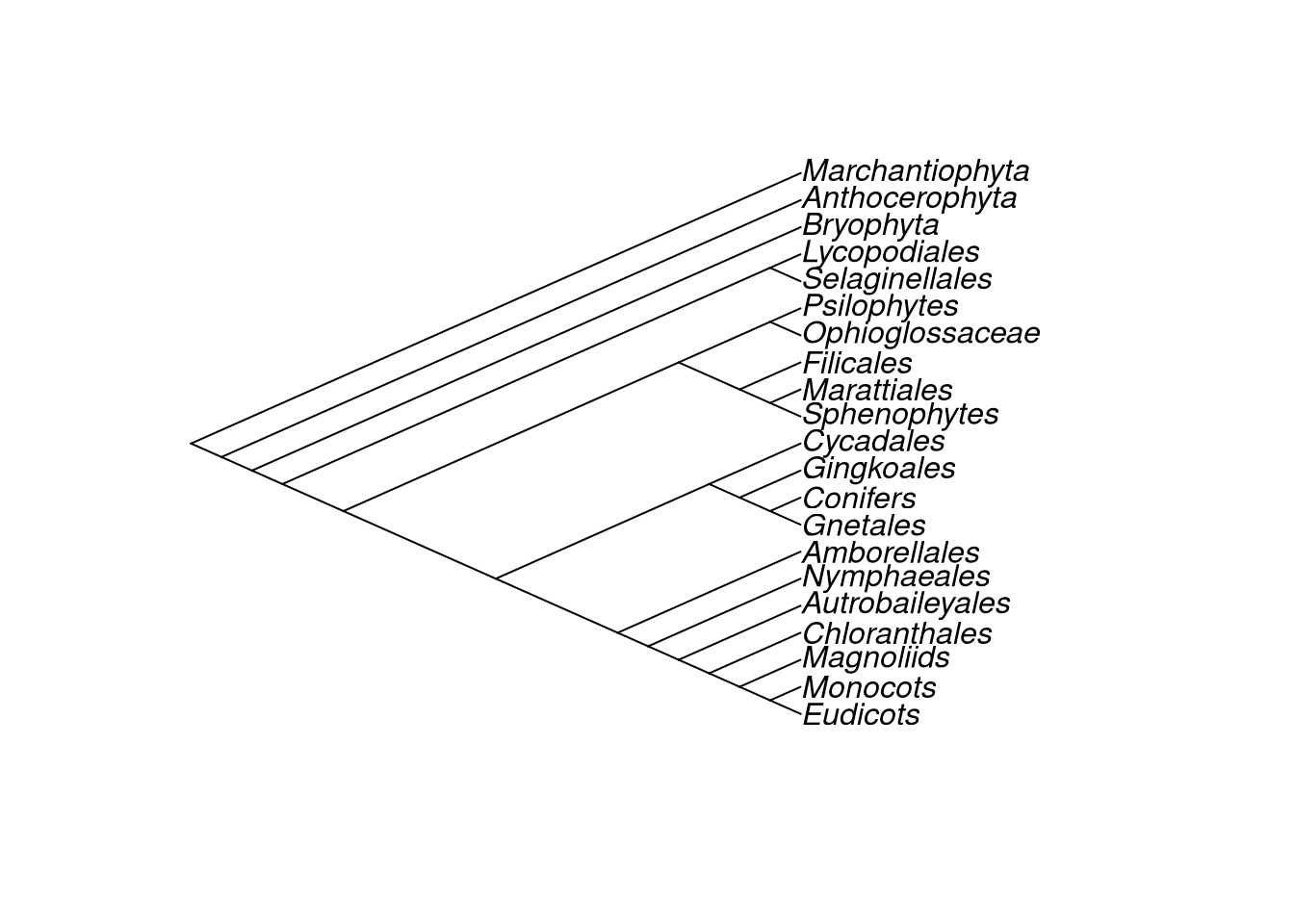

plot(plants.tree, type = "cladogram")

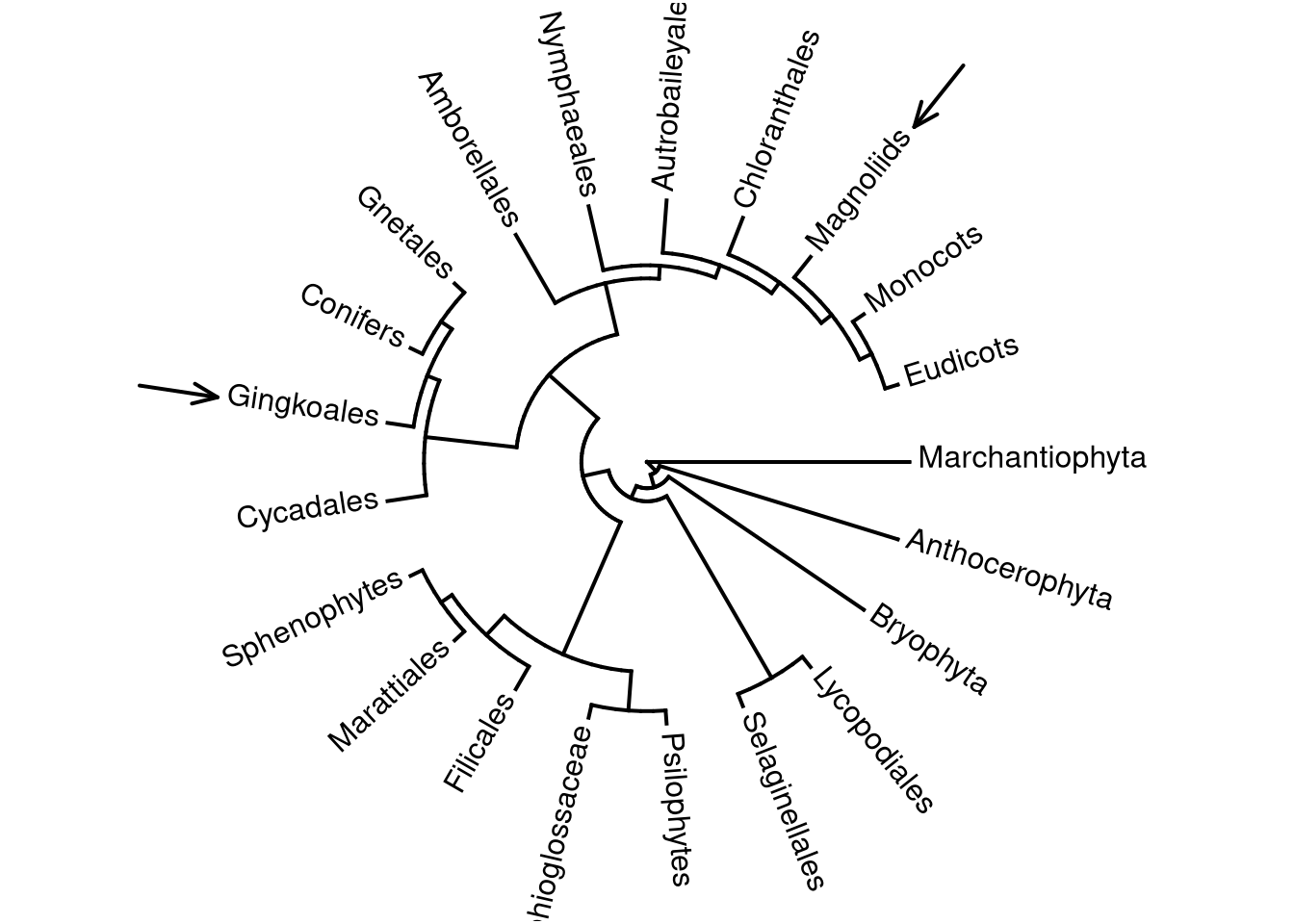

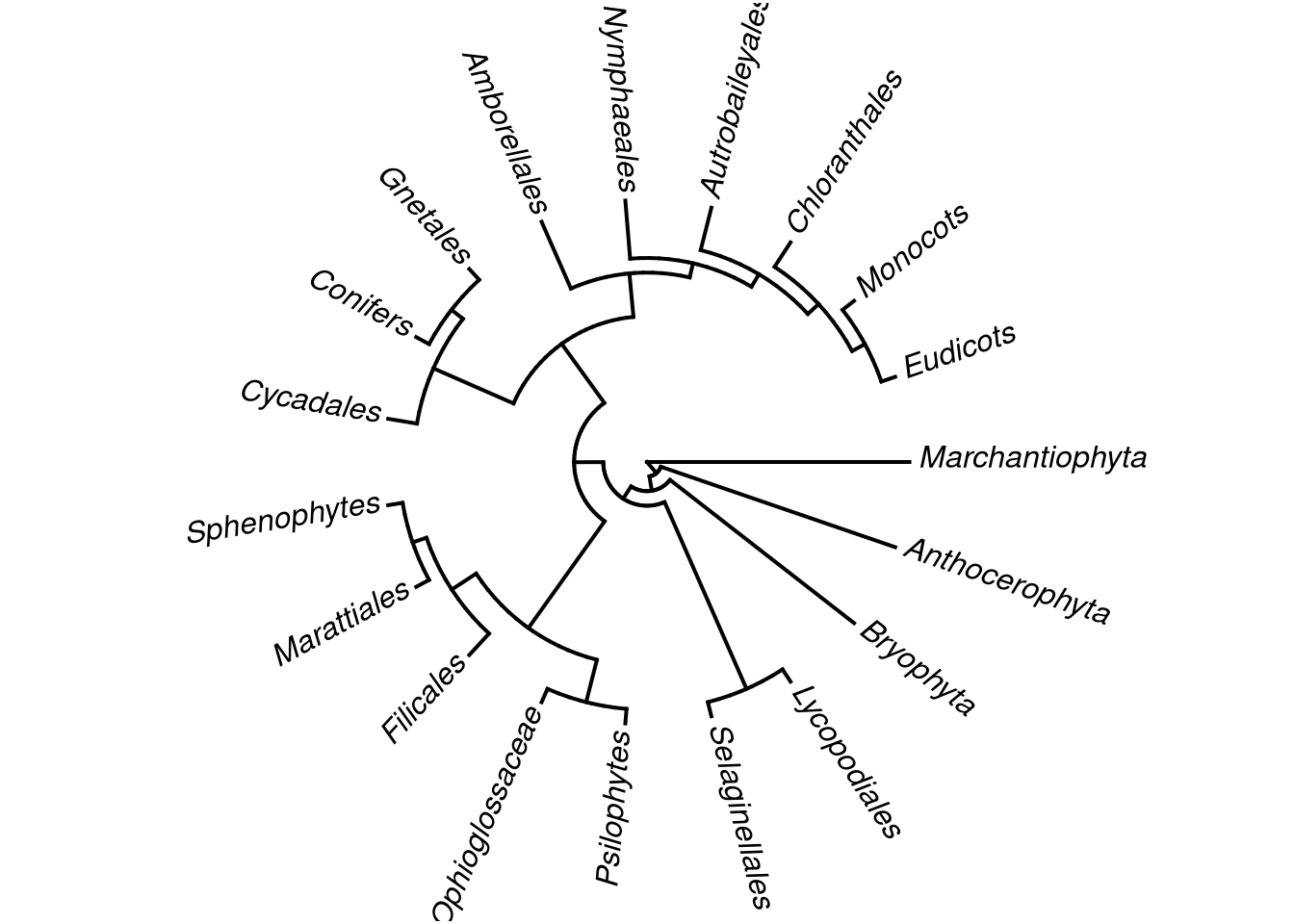

plot(plants.tree, type = "fan")

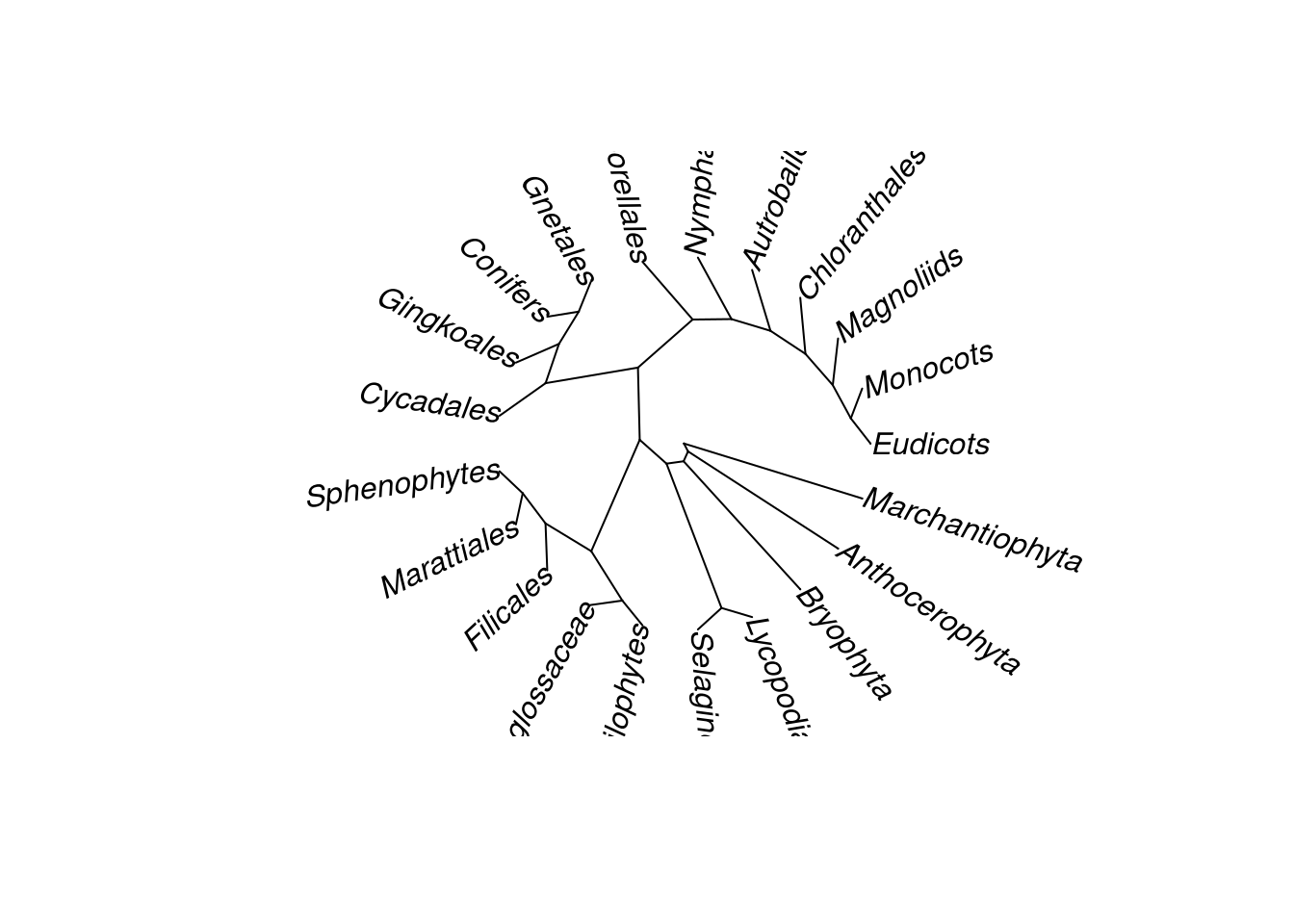

plot(plants.tree, type = "radial")

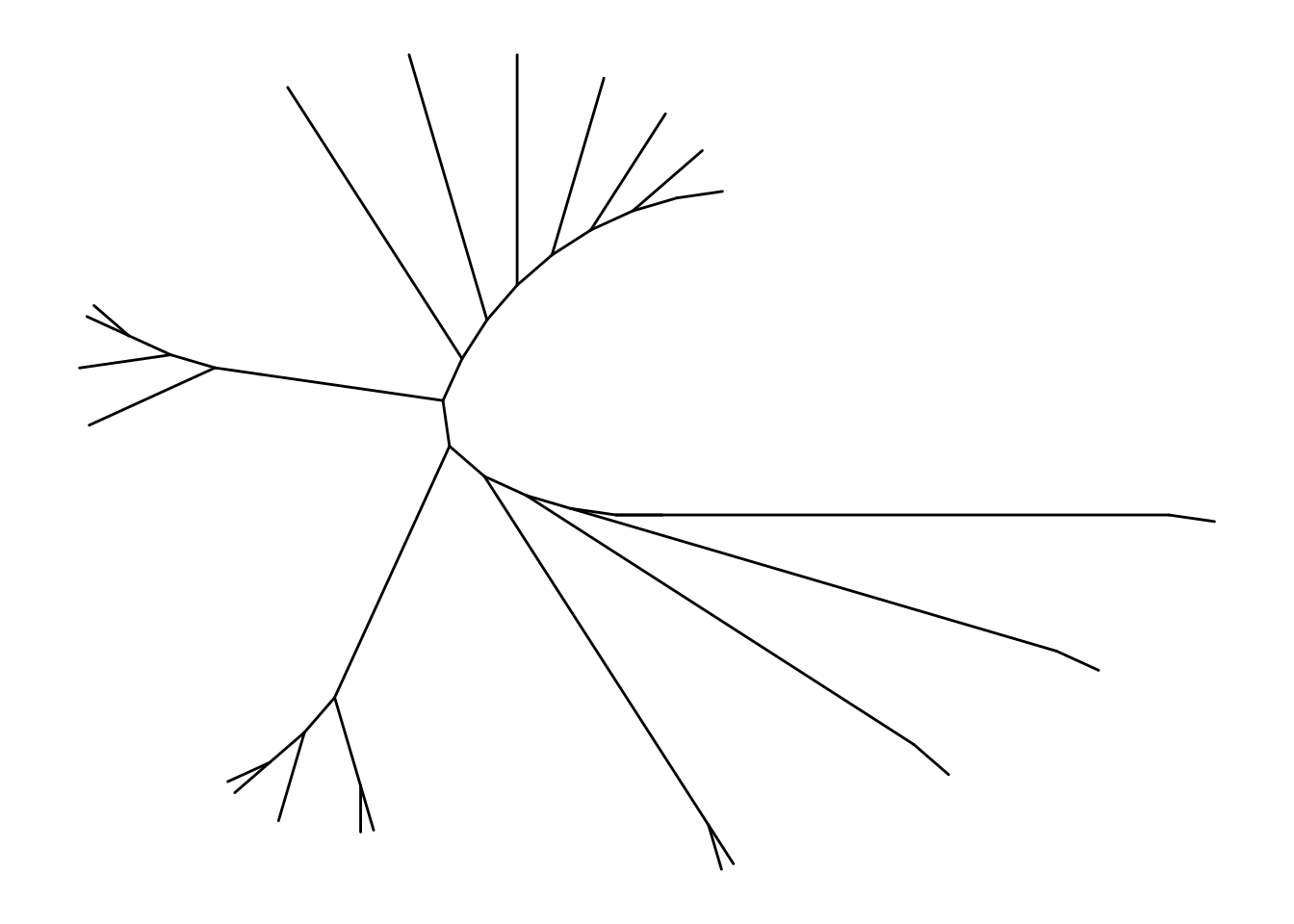

Para gerar uma árvore não-enraizada, utilize a função unroot() para retirar a raiz da árvore, e use o argumento type = “unrooted” e lab4ut = “axial” da função plot.phylo():

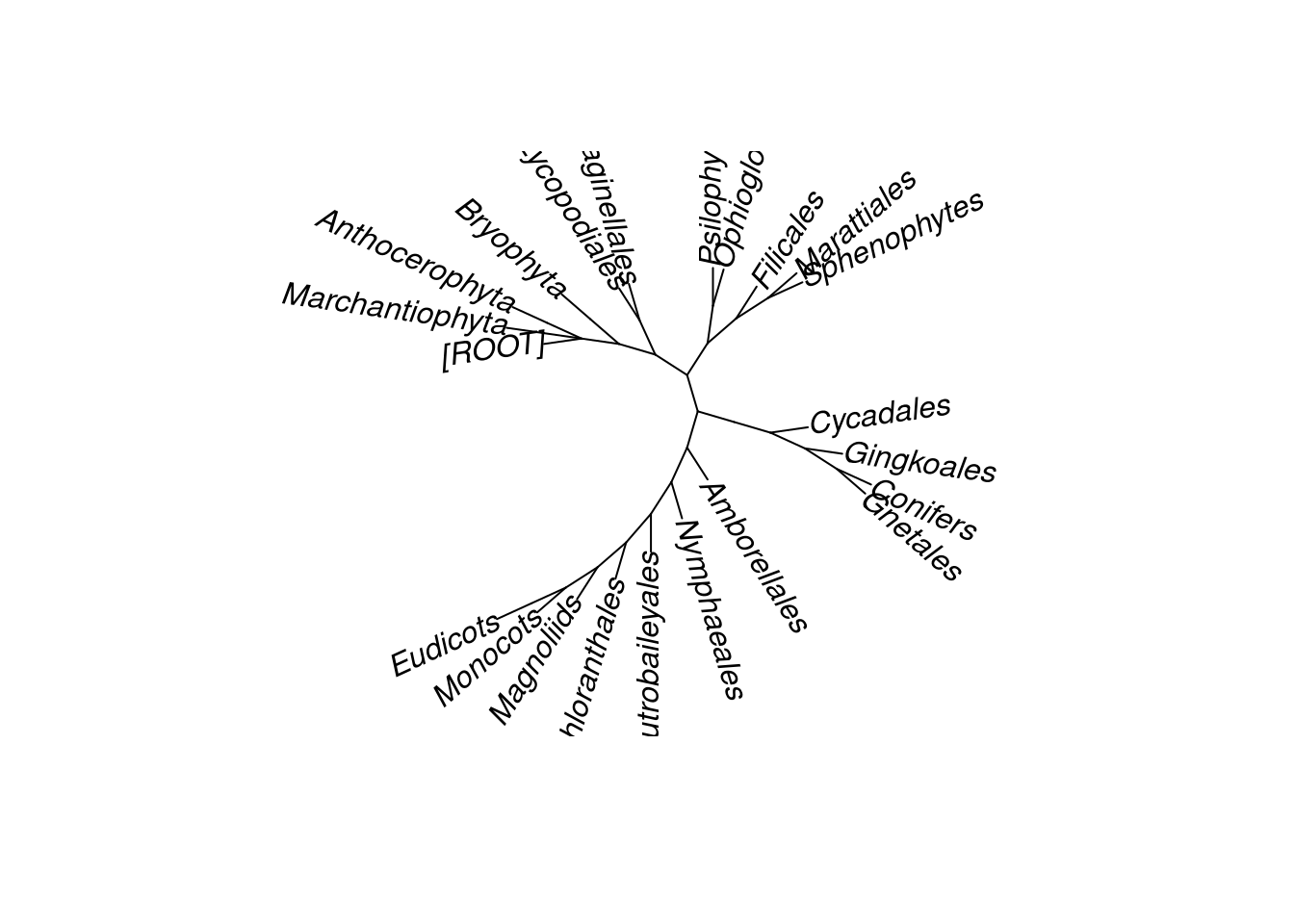

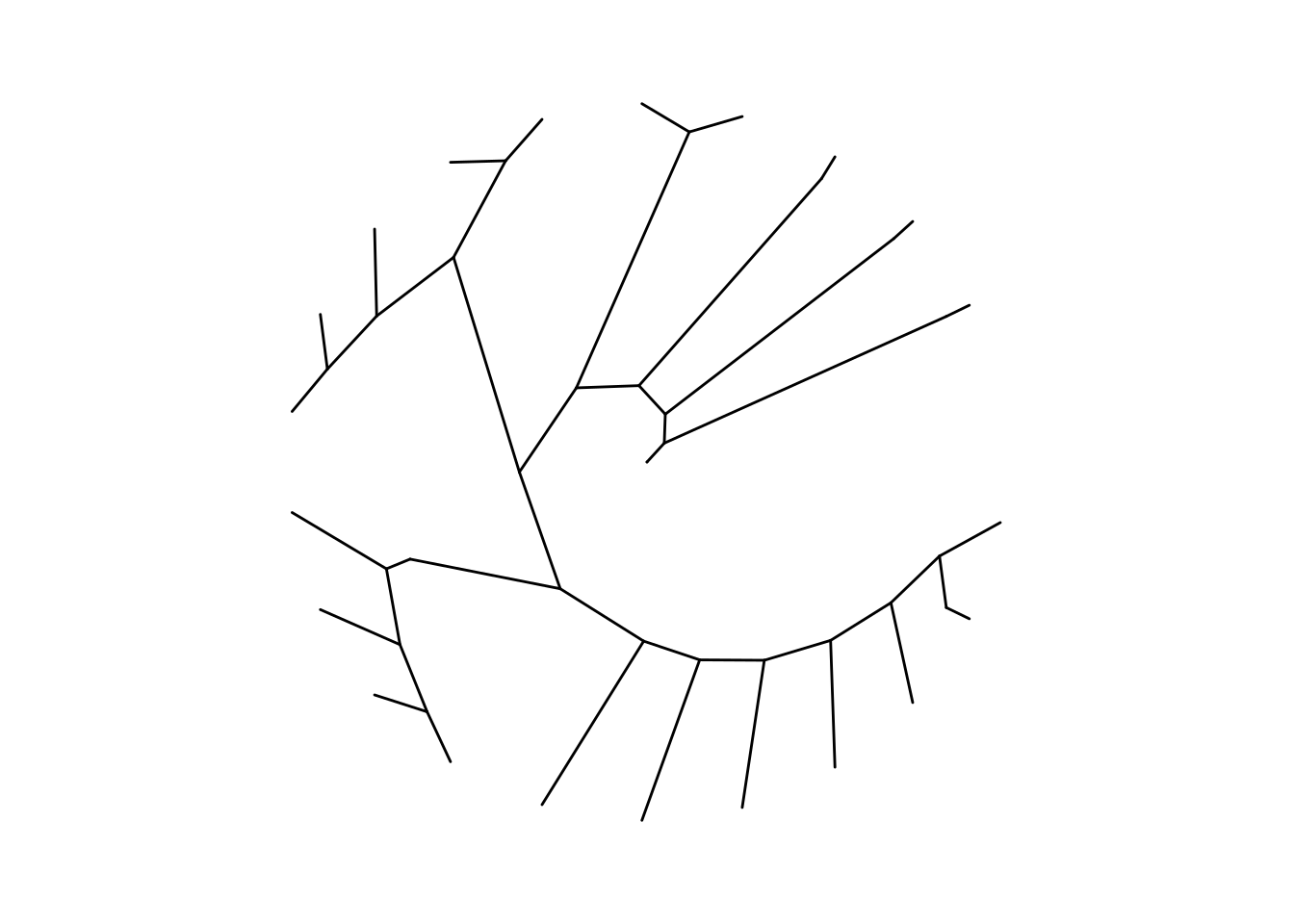

plot(unroot(plants.tree), type = "unrooted", lab4ut = "axial")
Altere a direção da árvore com argumento direction:

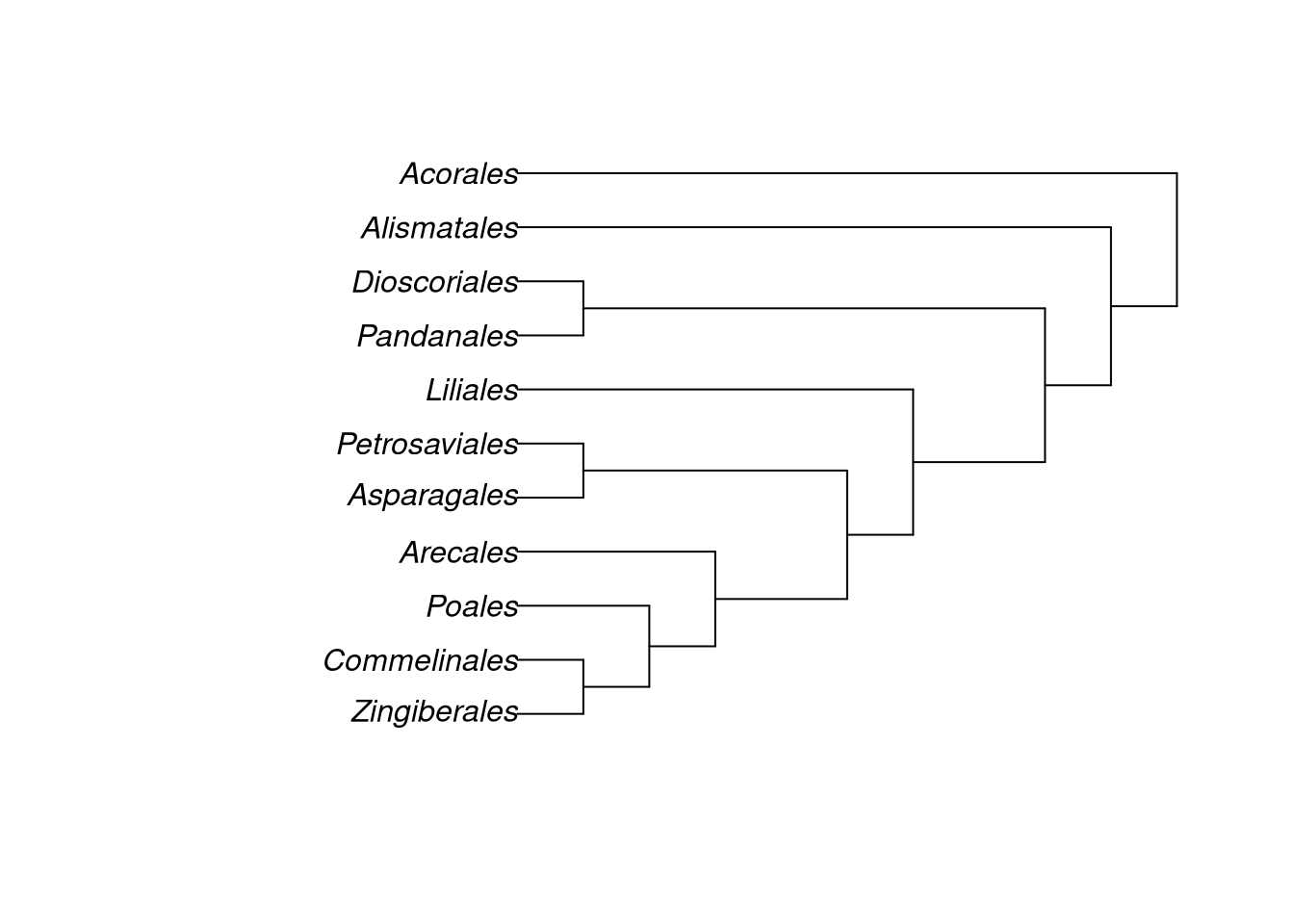

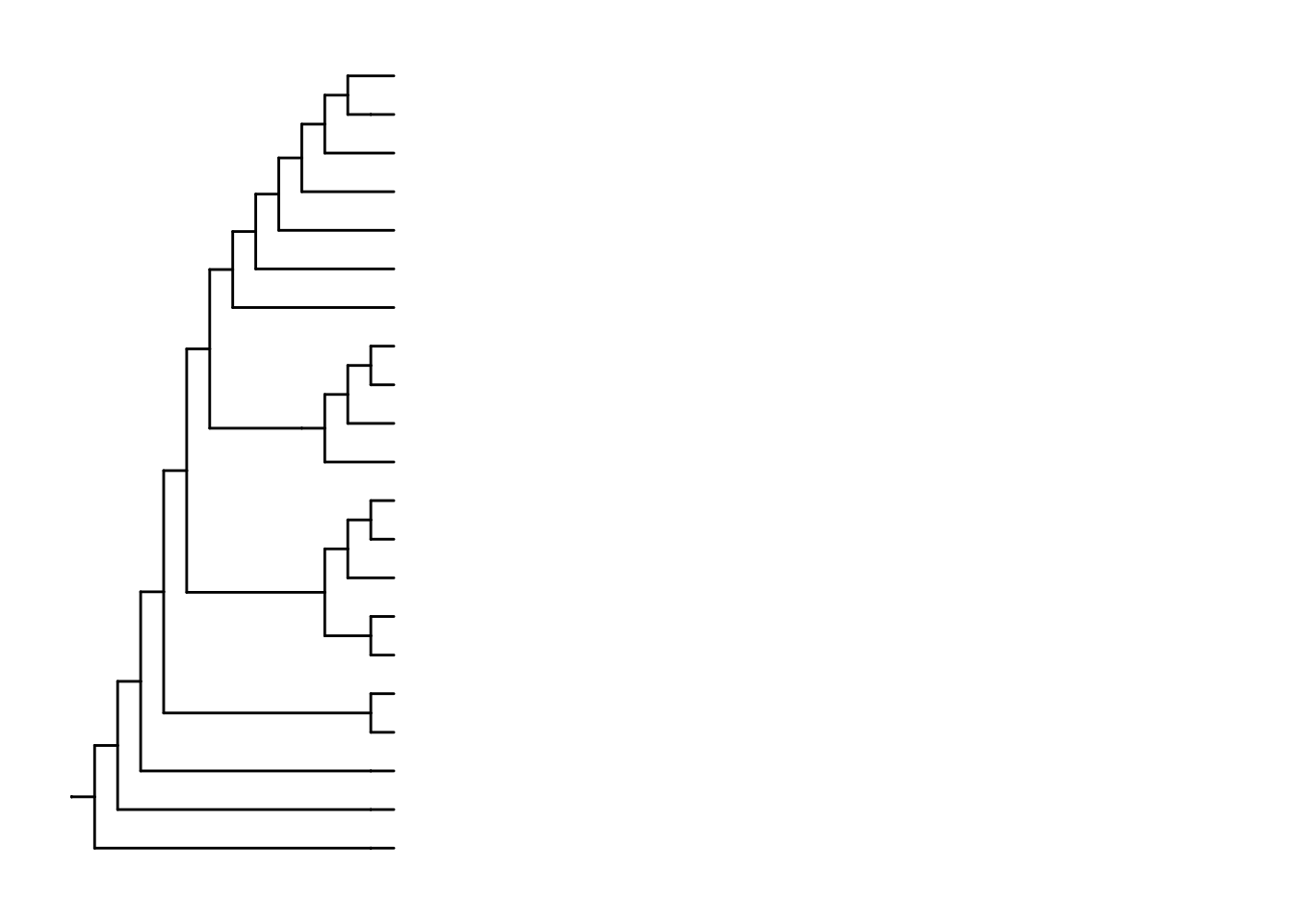

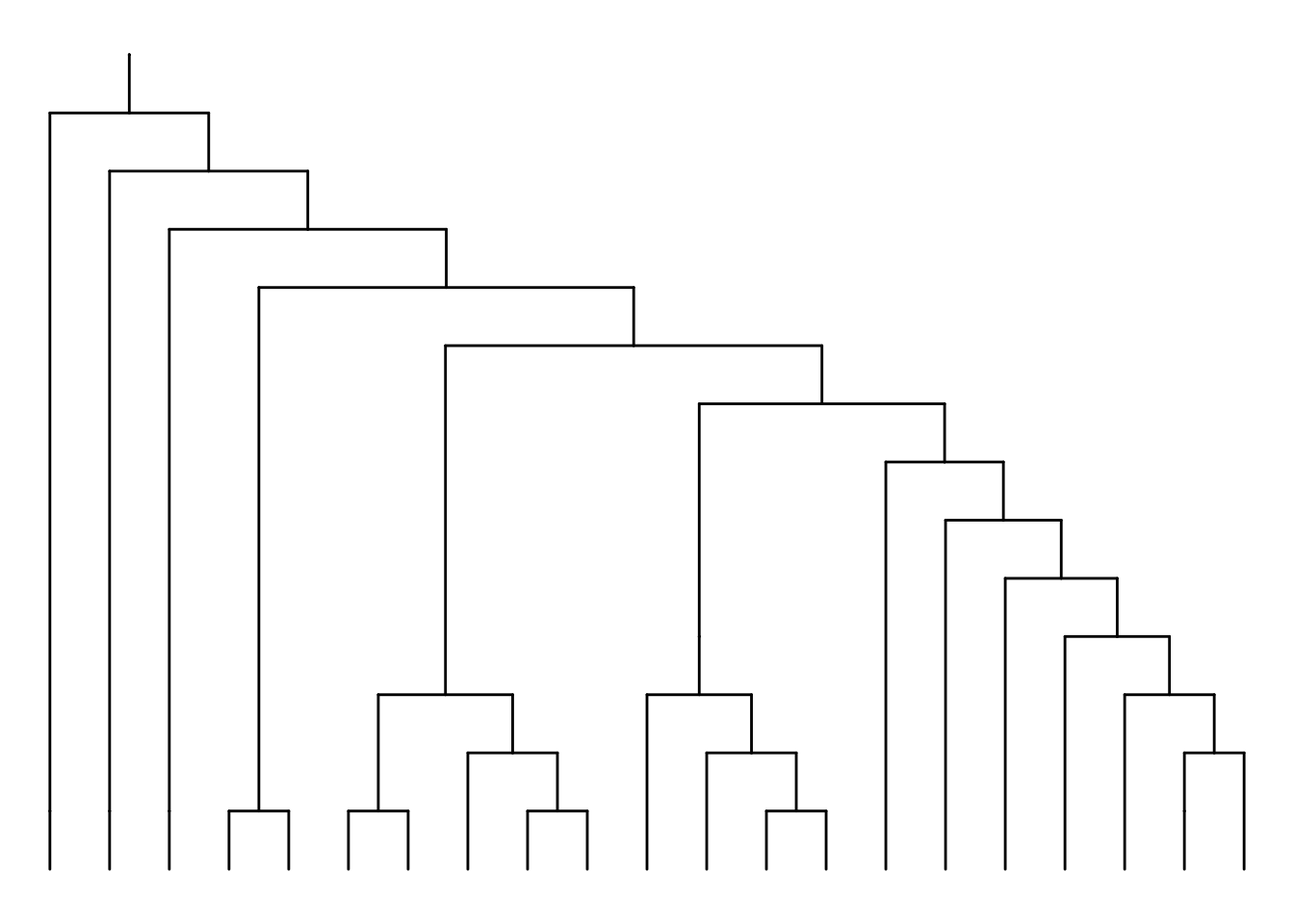

plot(Monocots, direction = "leftwards")
plot(Monocots, direction = "upwards")
plot(Monocots, direction = "downwards")
Gire o ângulo da árvore com o argumento rotate.tree:

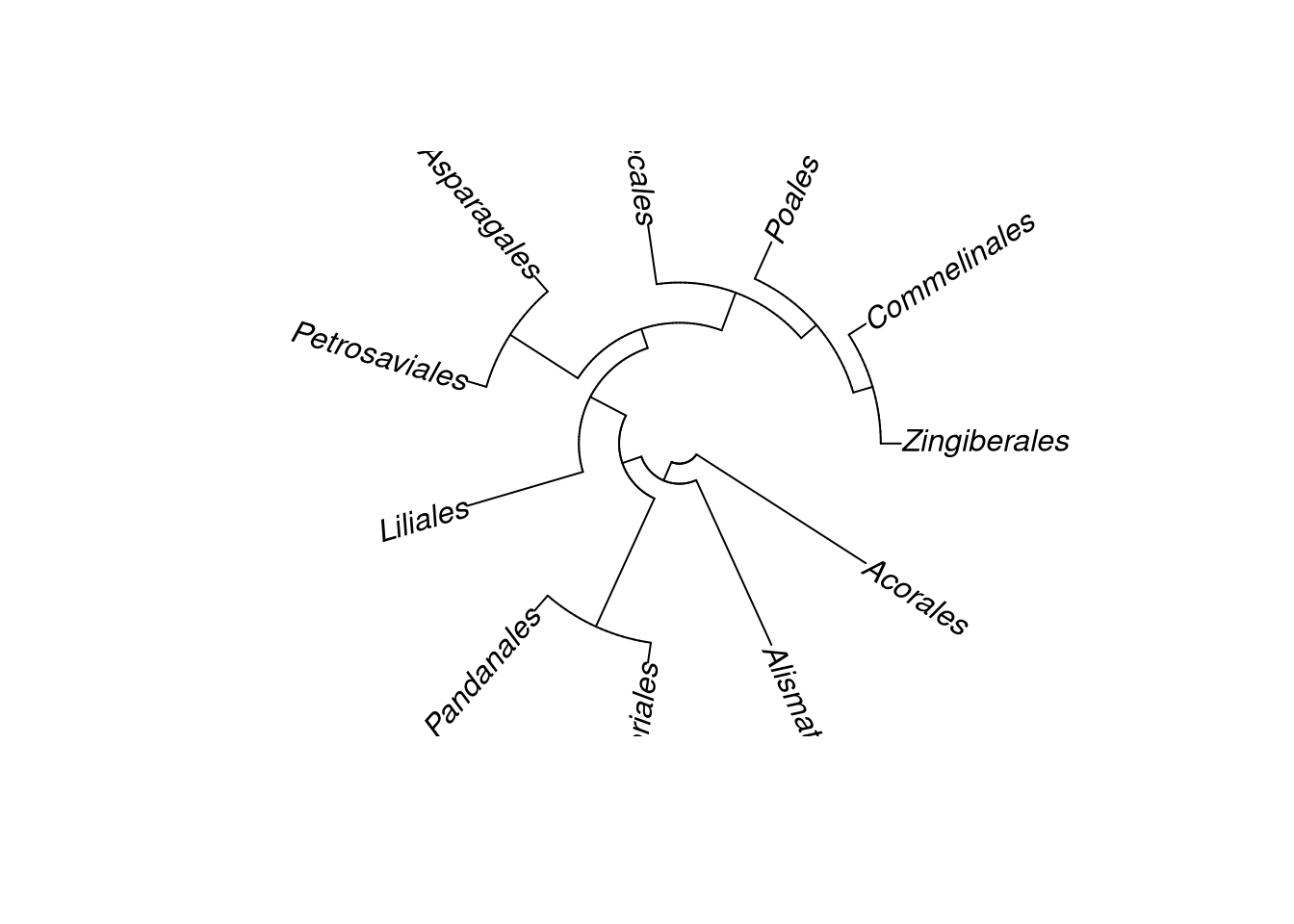

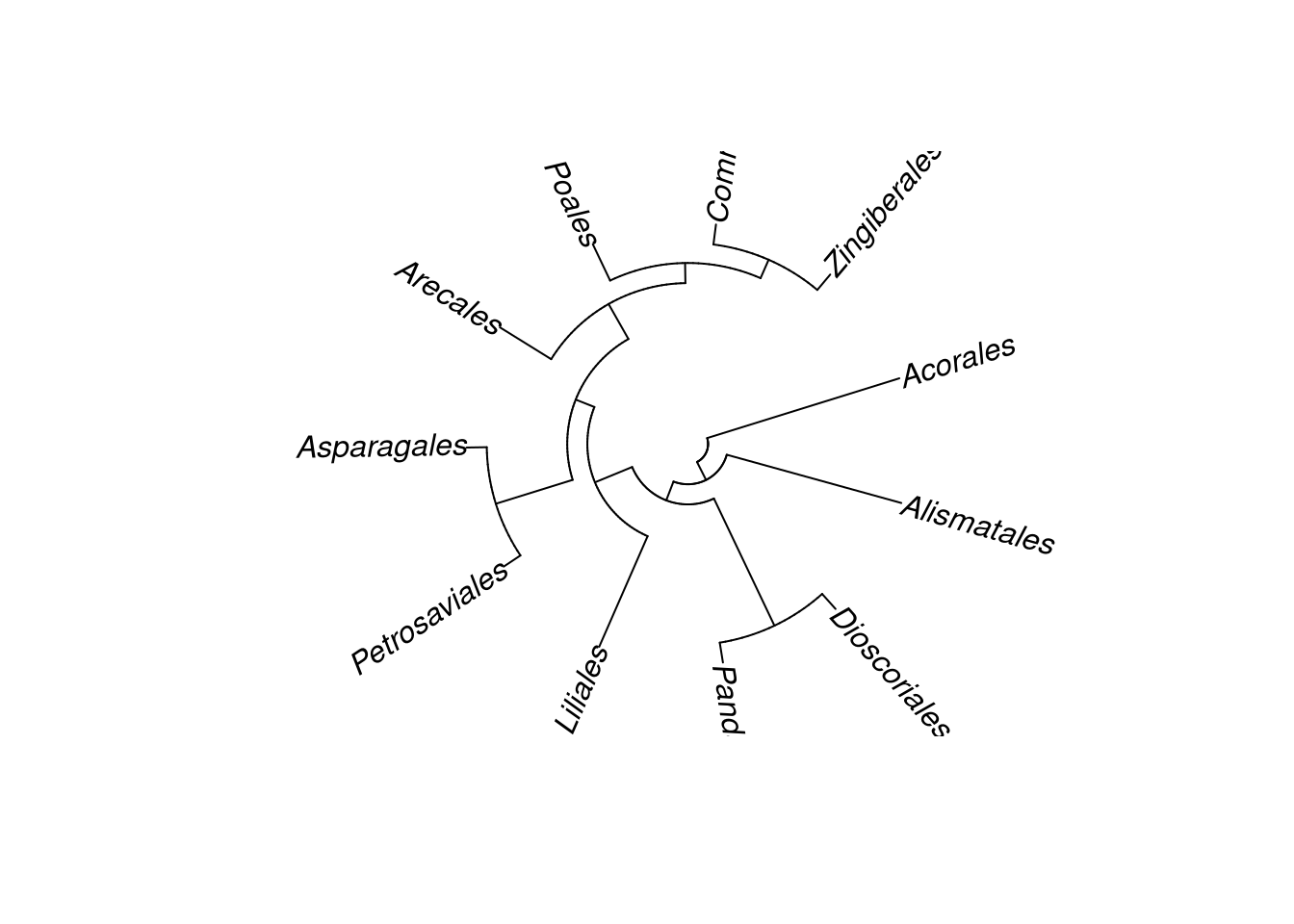

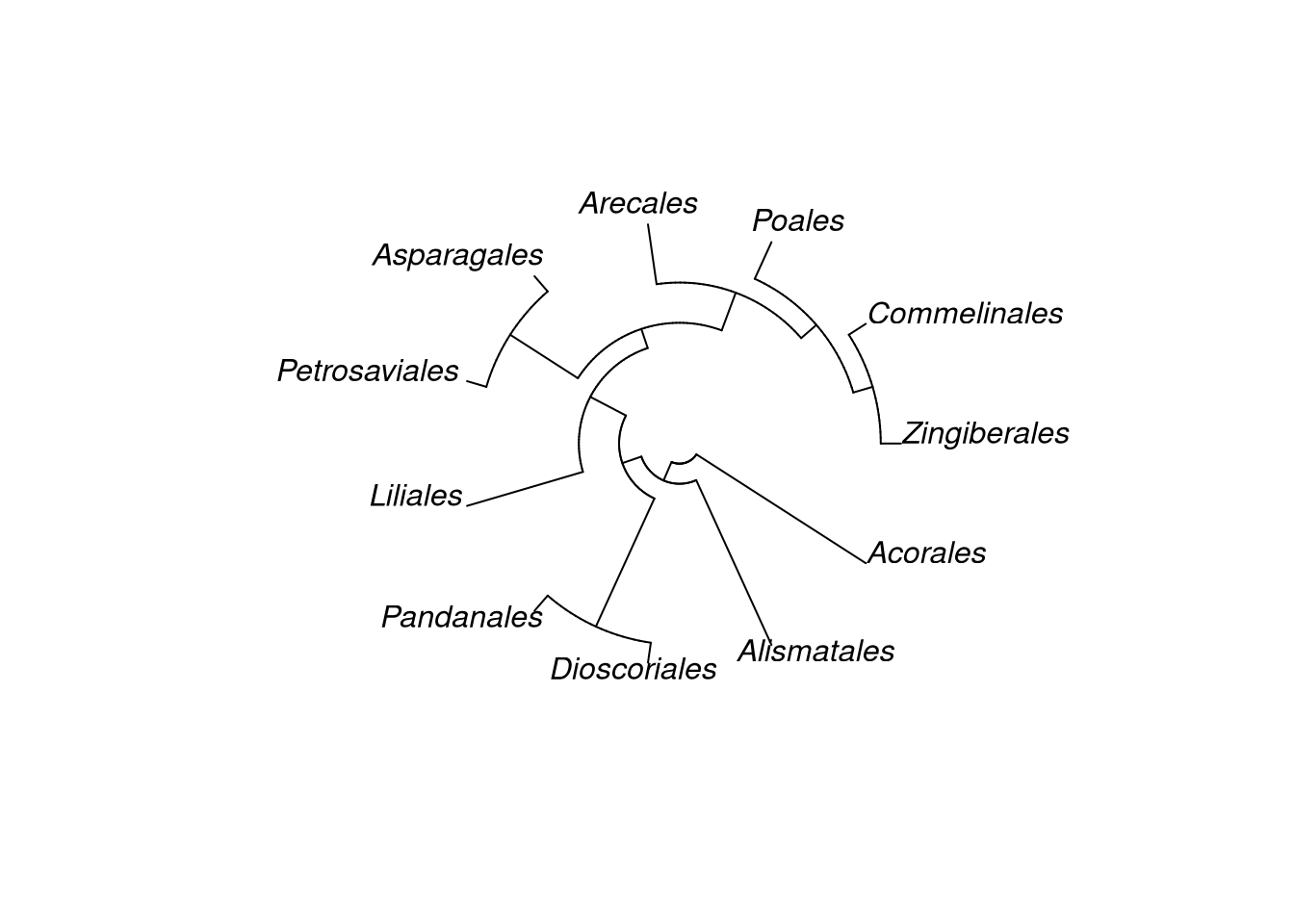

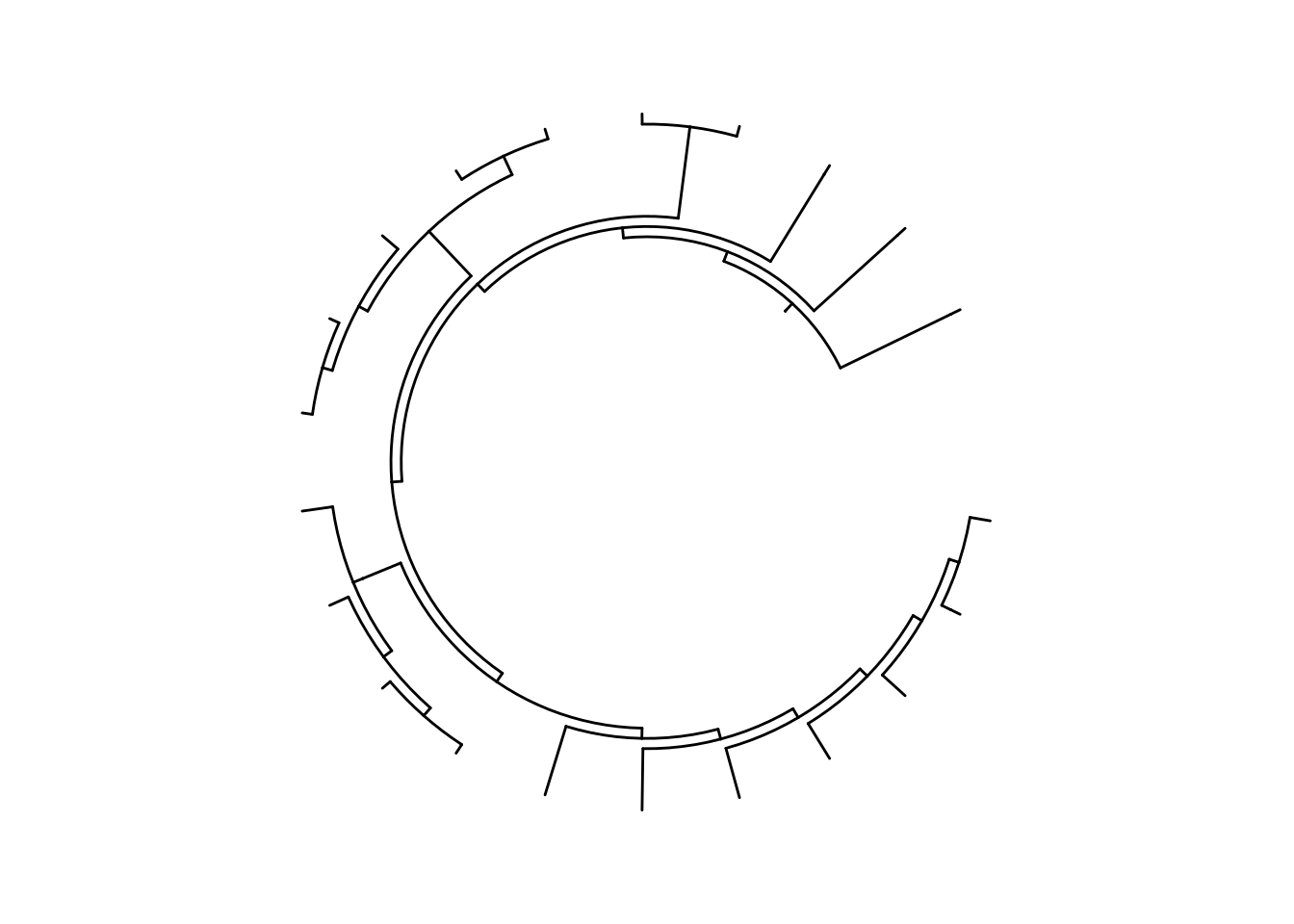

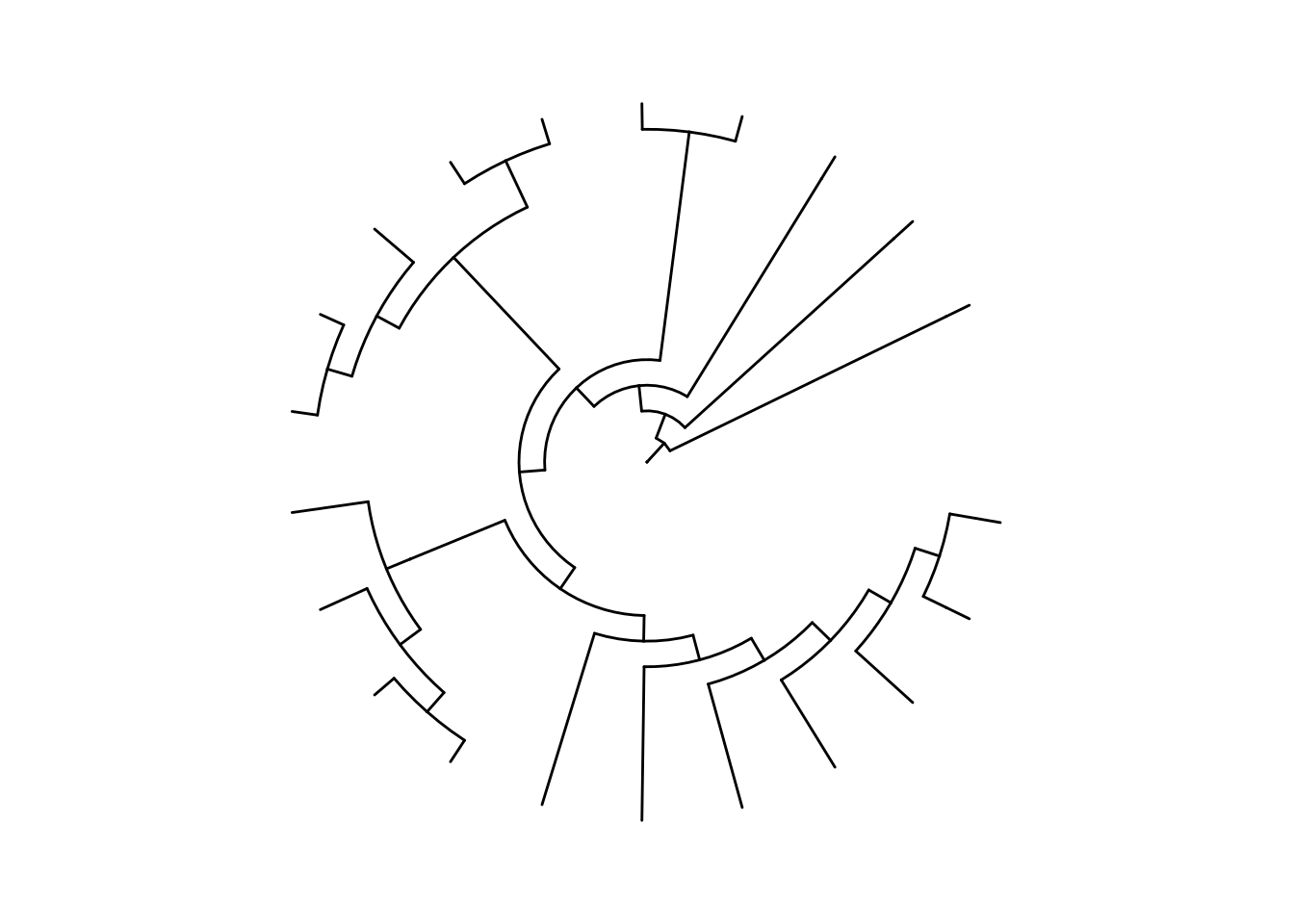

plot(Monocots, type = "fan")

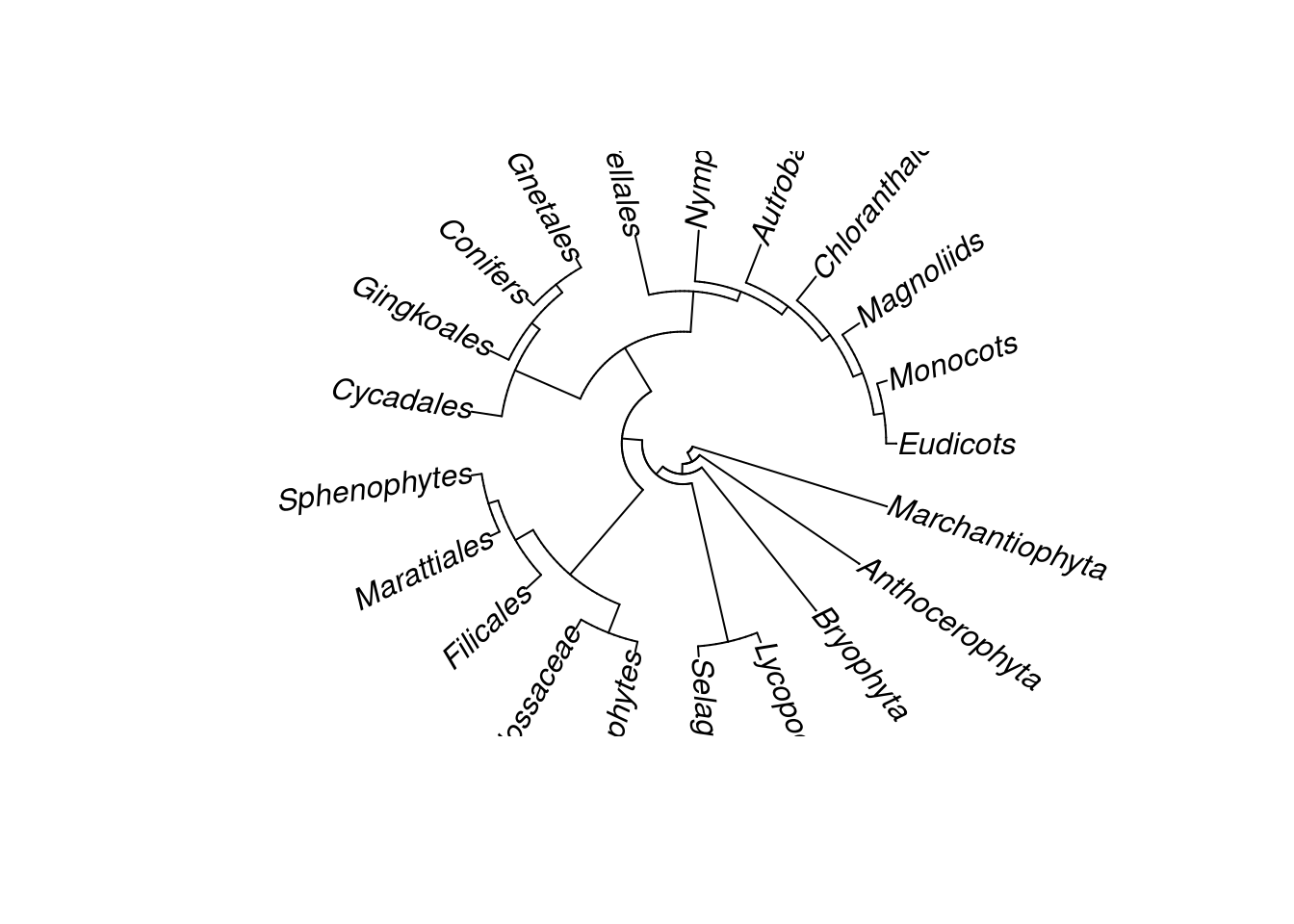

plot(Monocots, type = "fan", rotate.tree = 50)

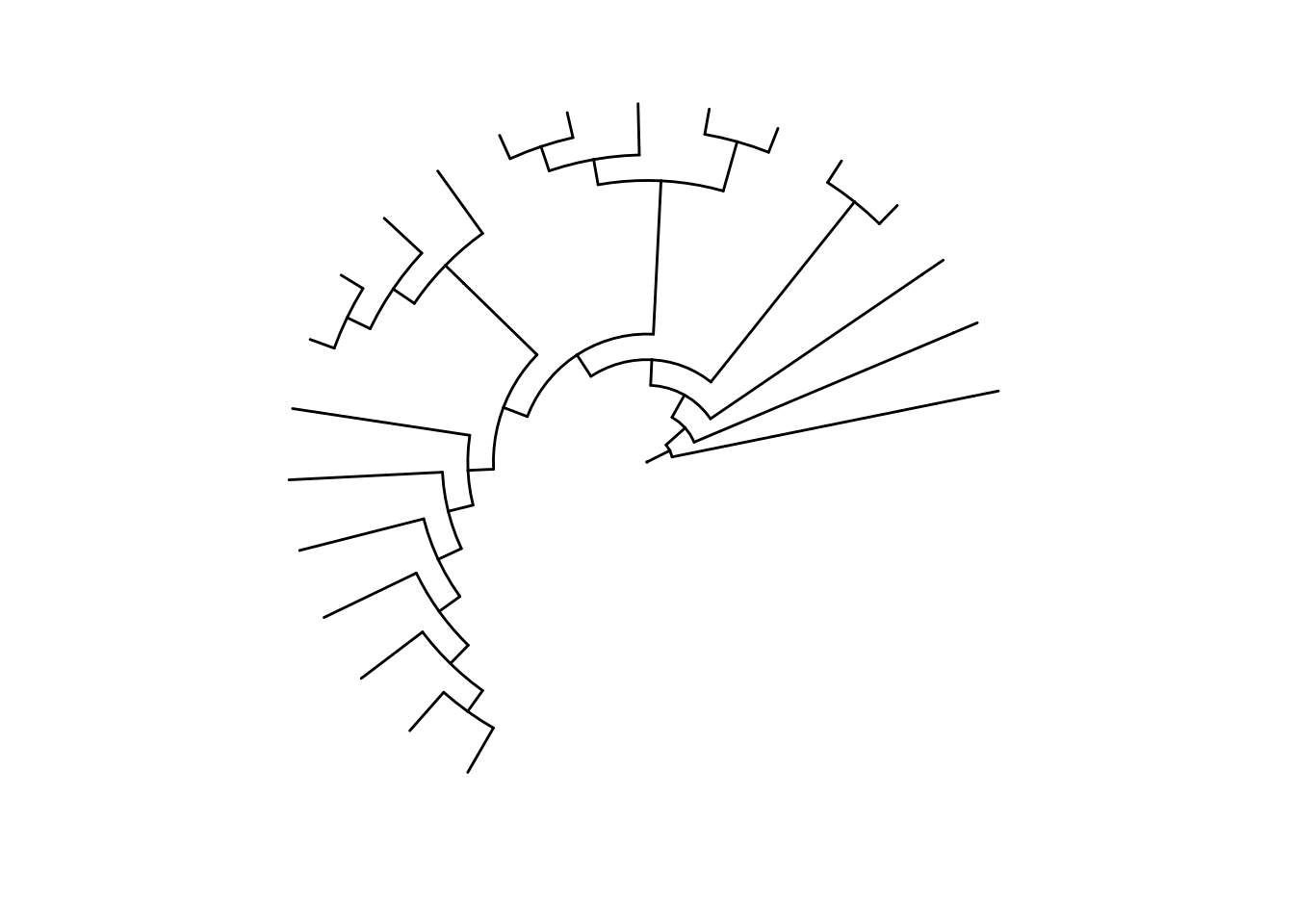

Abra o ângulo da árvore com argumento open.angle:

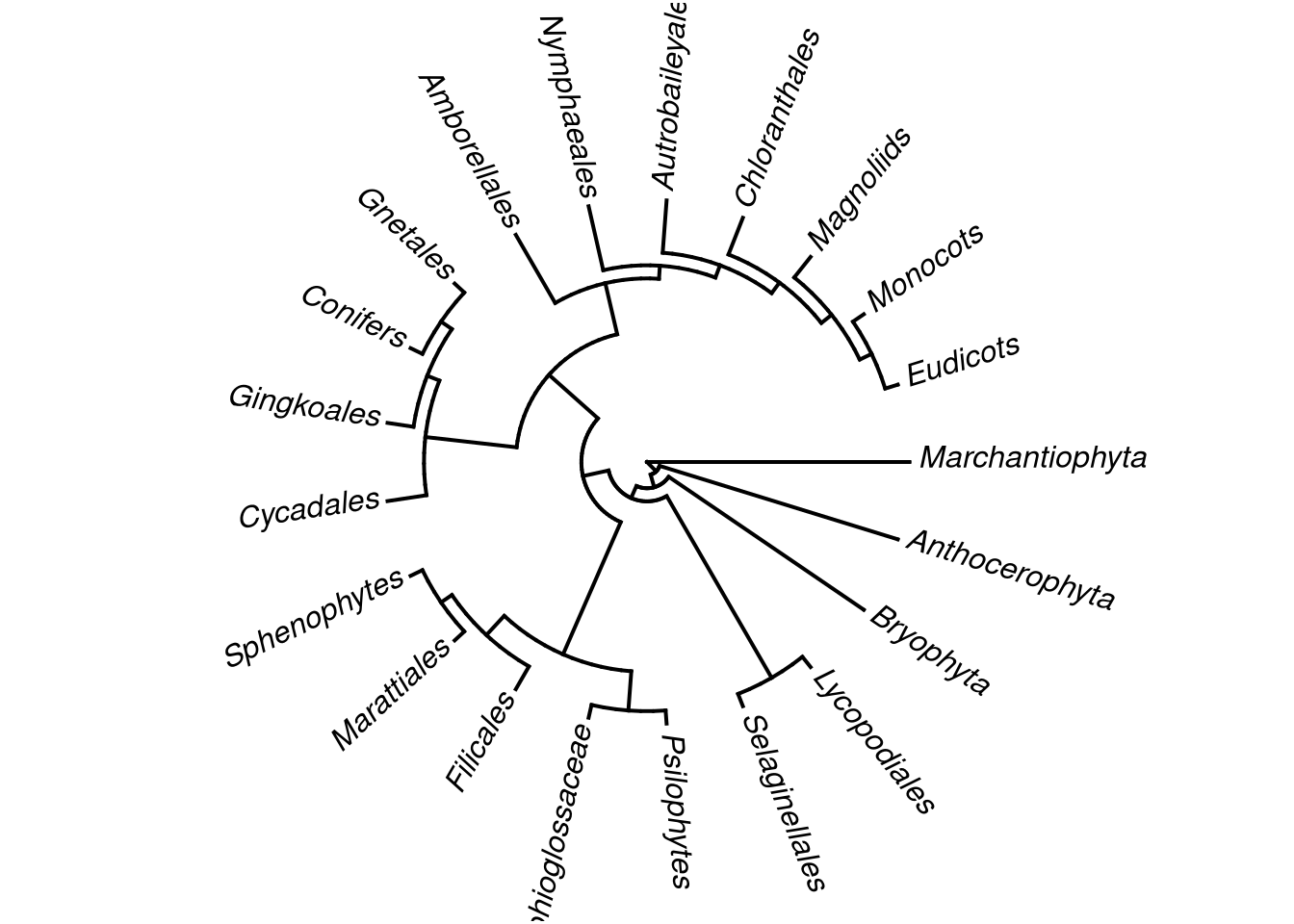

plot(plants.tree, type = "fan")

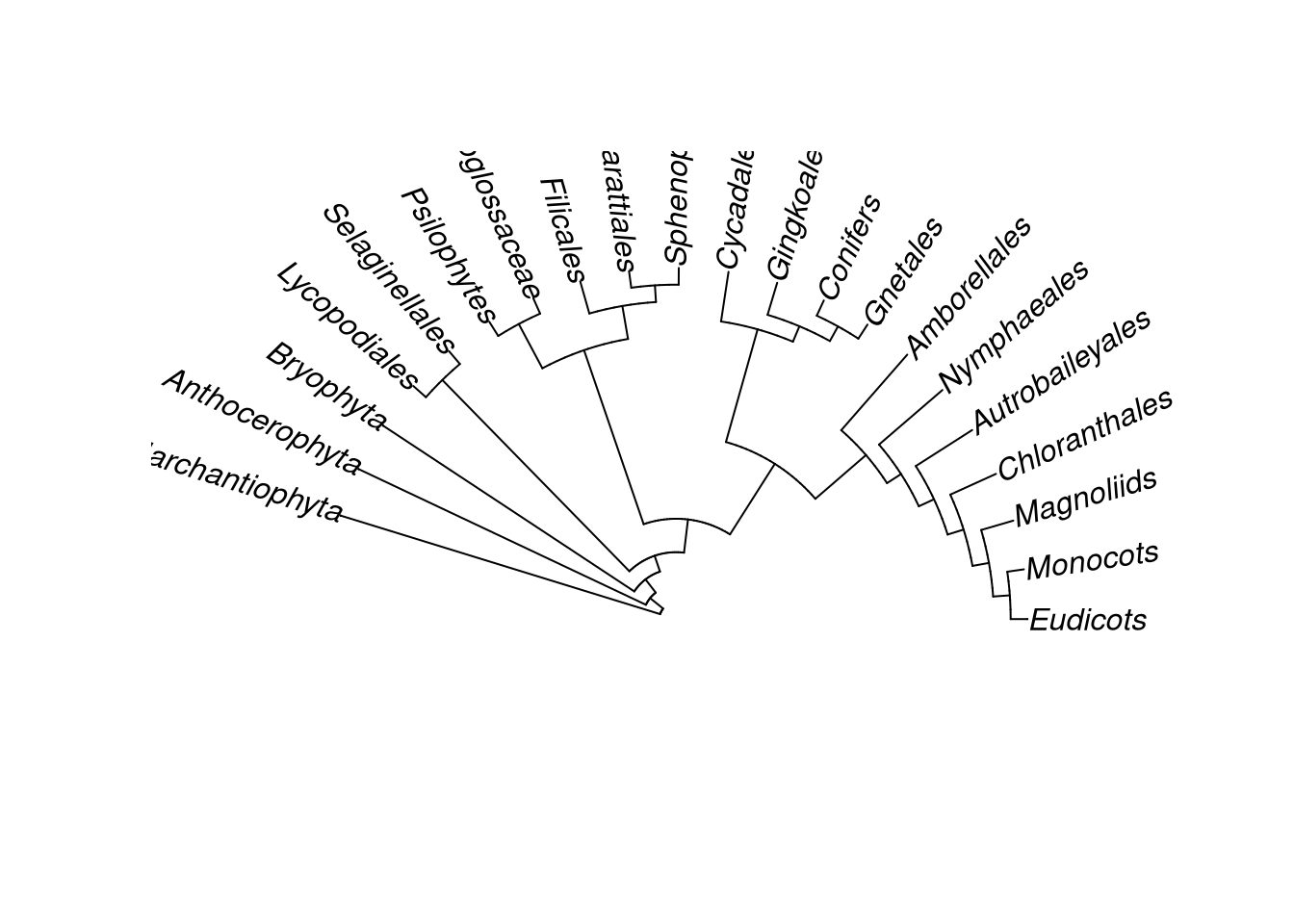

plot(plants.tree, type = "fan", open.angle = 180)

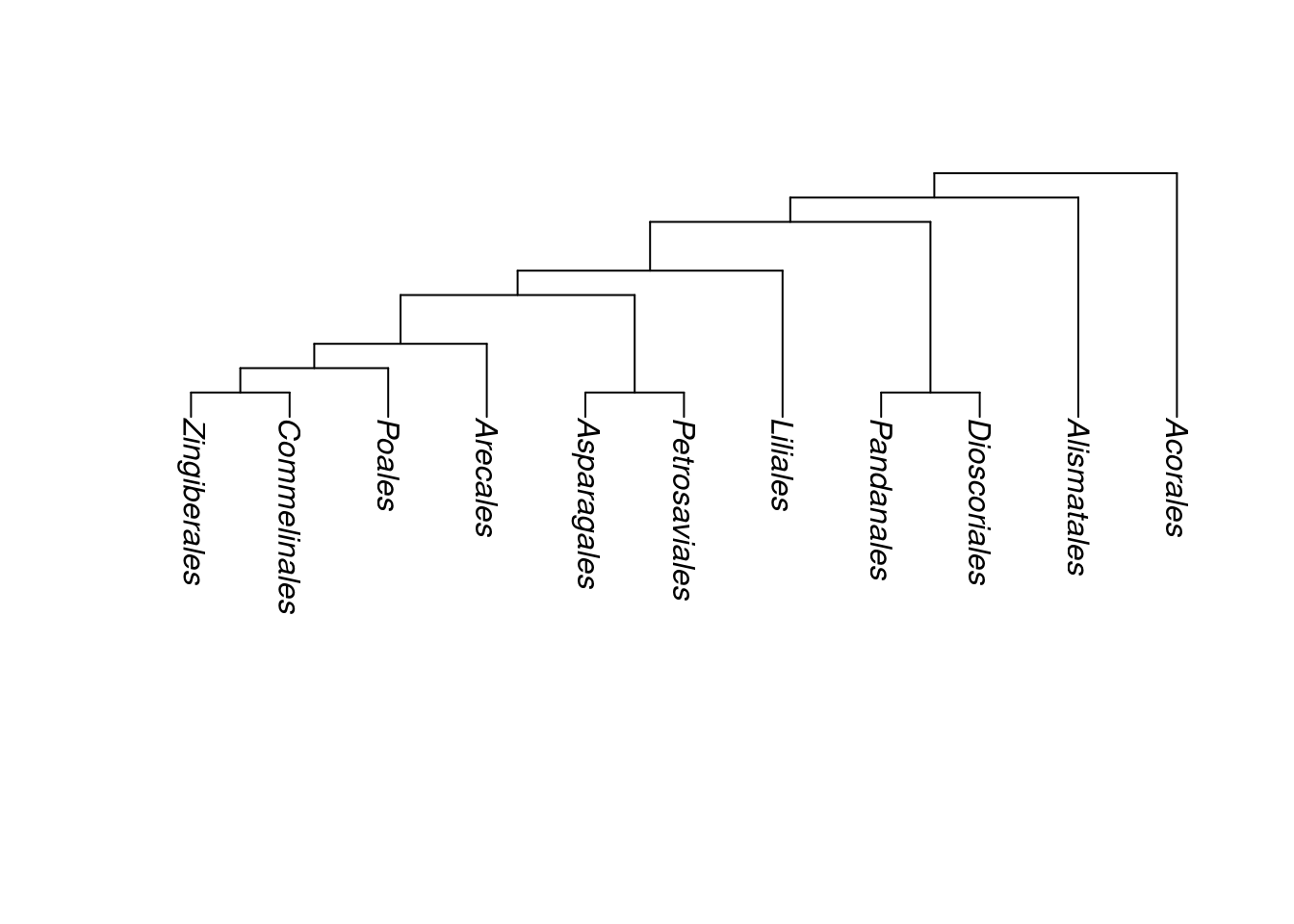

Altere a direção os nomes dos terminais (tip.label) com o argumento lab4ut como “horizontal”:
plot(Monocots, type = "fan", lab4ut="horizontal")

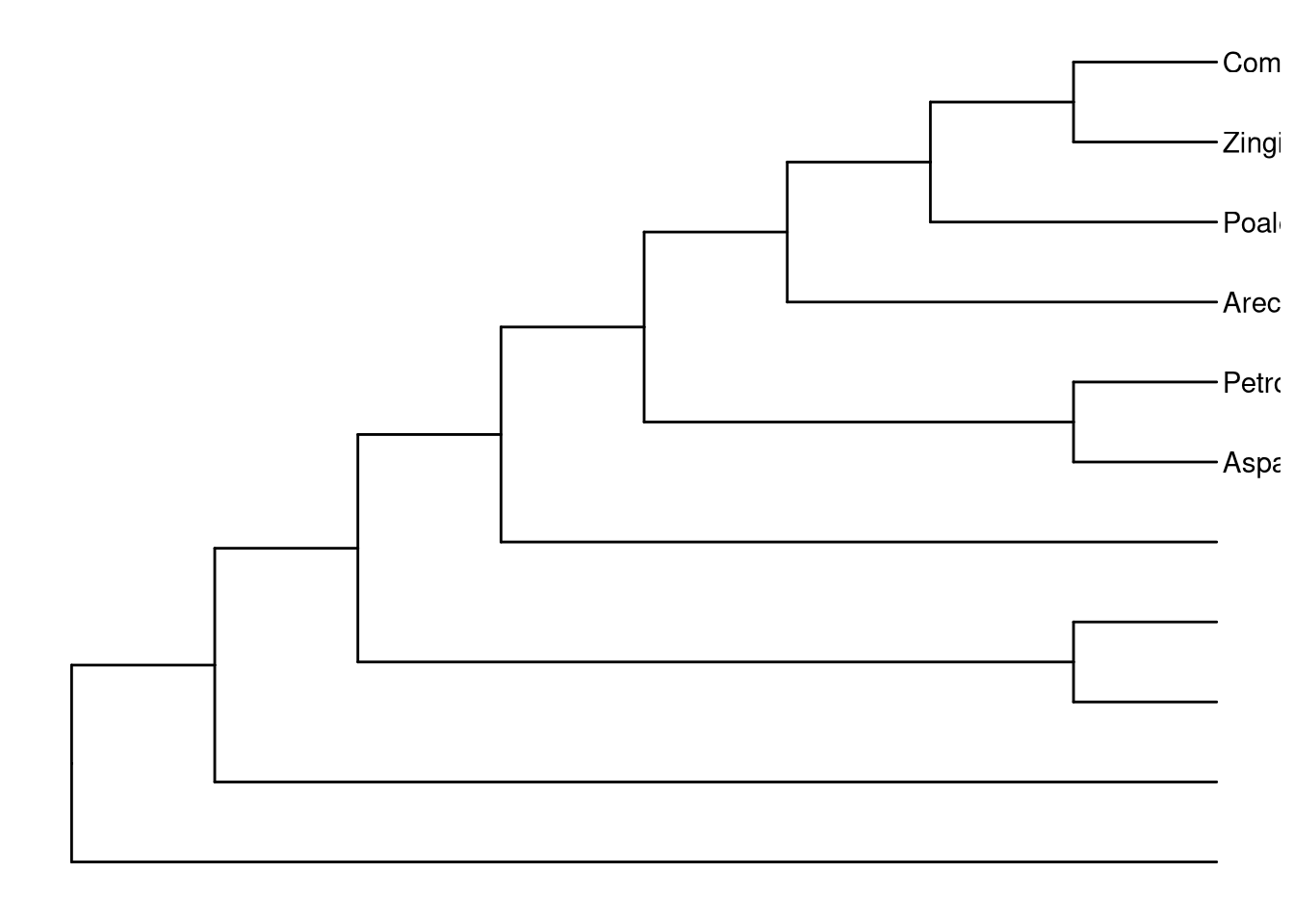

Altere o tamanho da árvore com os argumentos x.lim e y.lim:

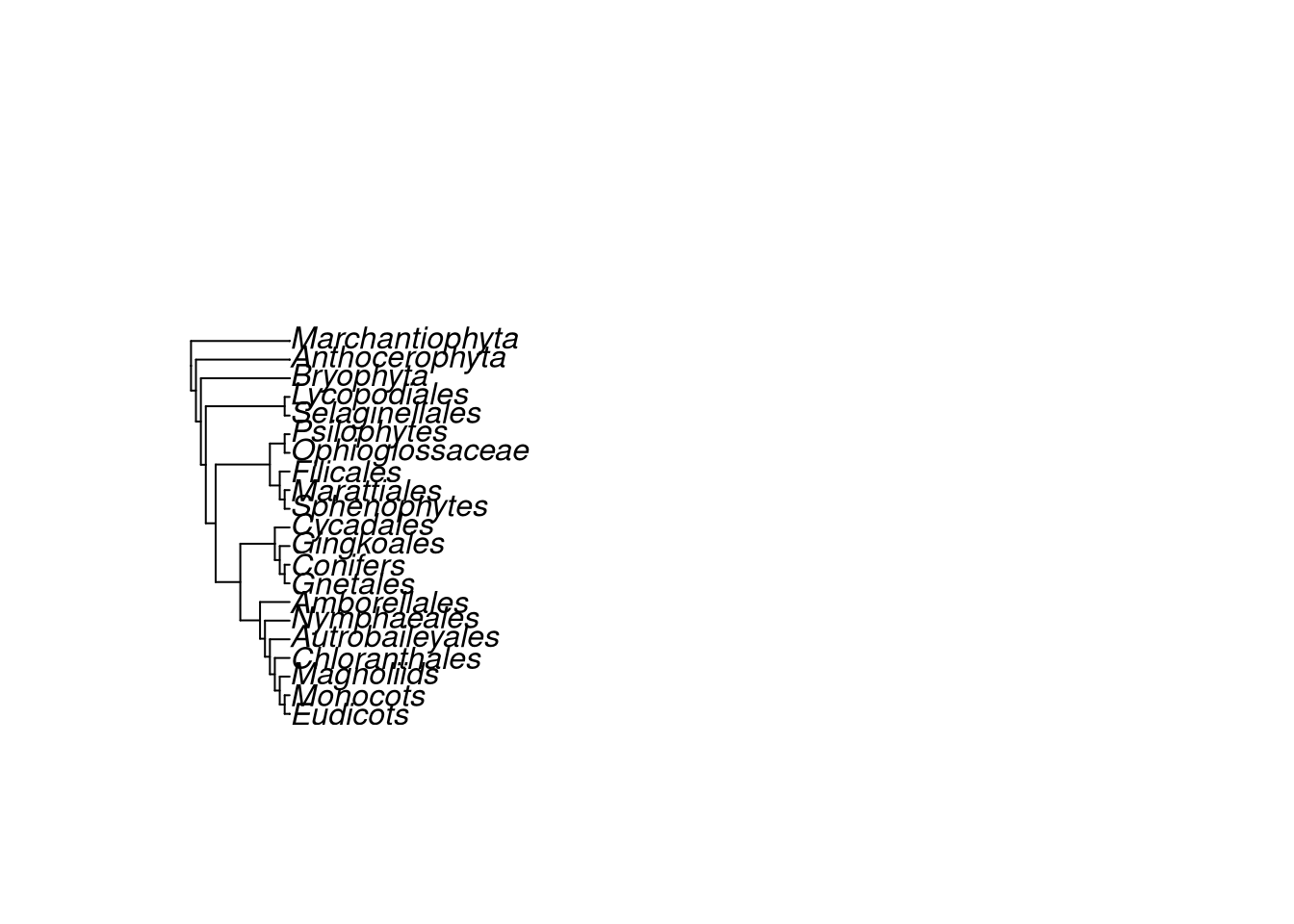

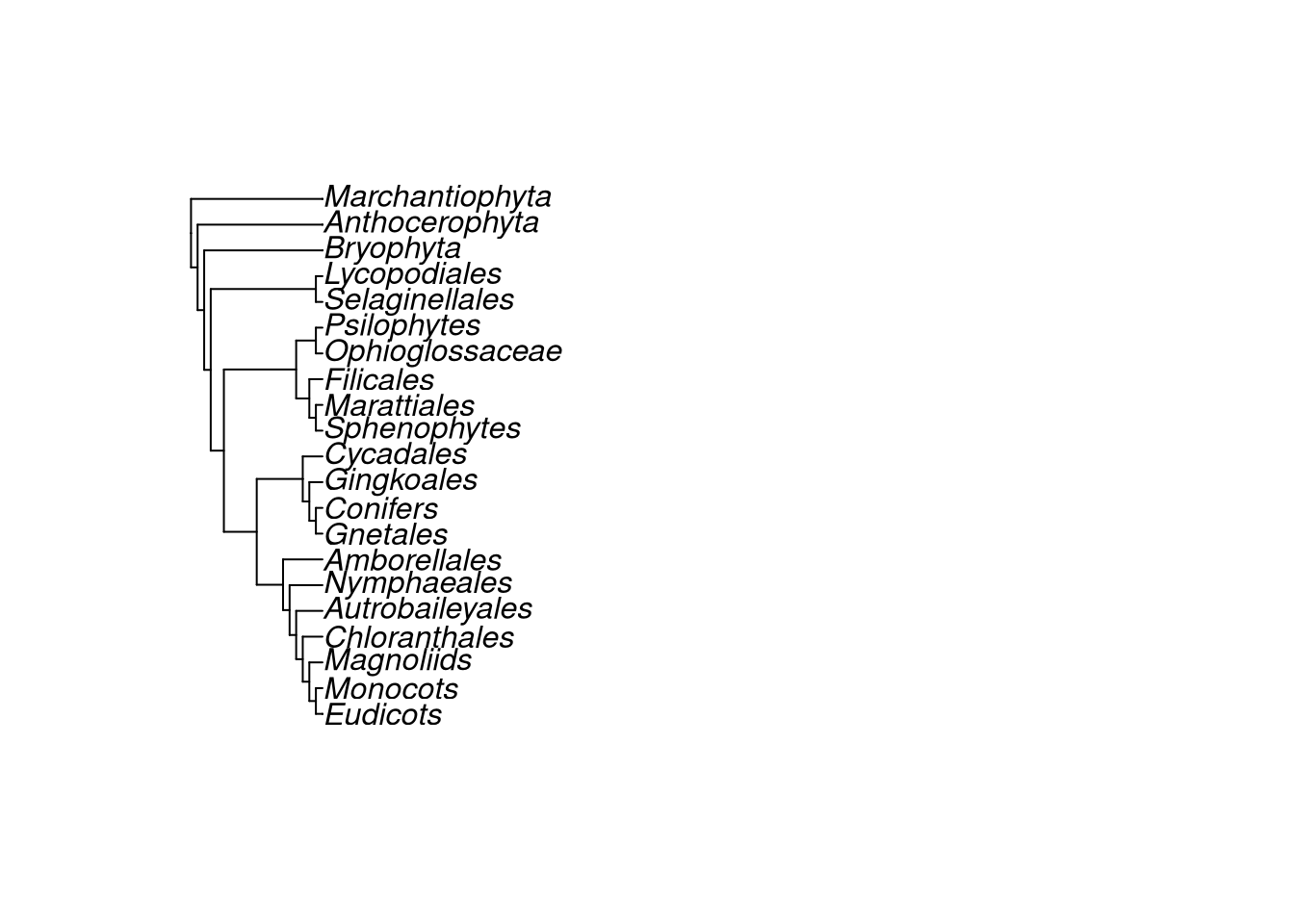

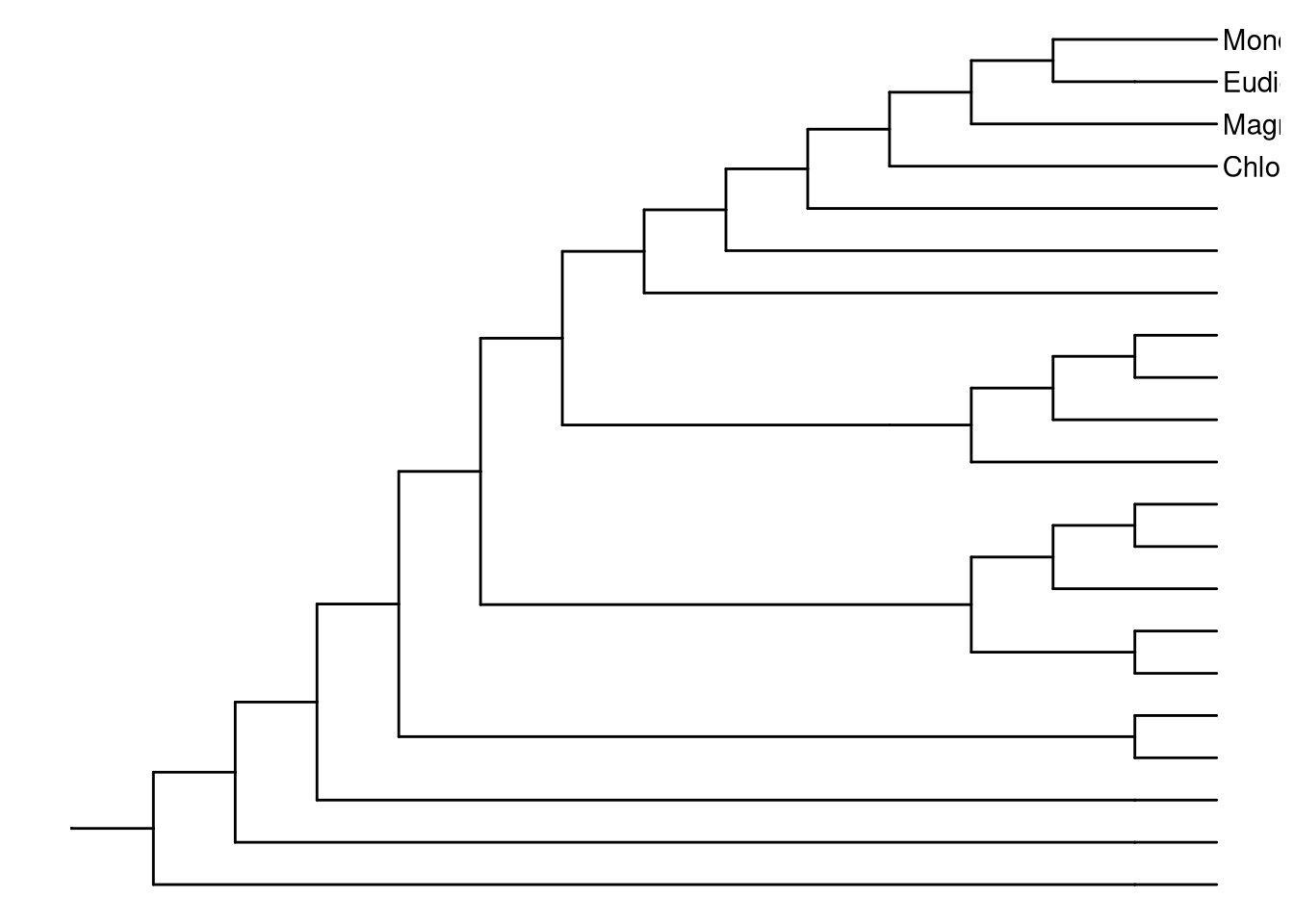

plot(plants.tree, x.lim = 25, y.lim = 22)
plot(plants.tree, x.lim = 100, y.lim = 22)
plot(plants.tree, x.lim = 150, y.lim = 22)
plot(plants.tree, x.lim = 200, y.lim = 30)
plot(plants.tree, x.lim = 250, y.lim = 30)
Para executar diversas alterações, mudanças de estilos e anotações na árvore, é preciso saber qual o número associado a cada ramo e aos terminais. Para descobrir esses números usaremos as funções edgelabels(), tiplabels e nodelabels():

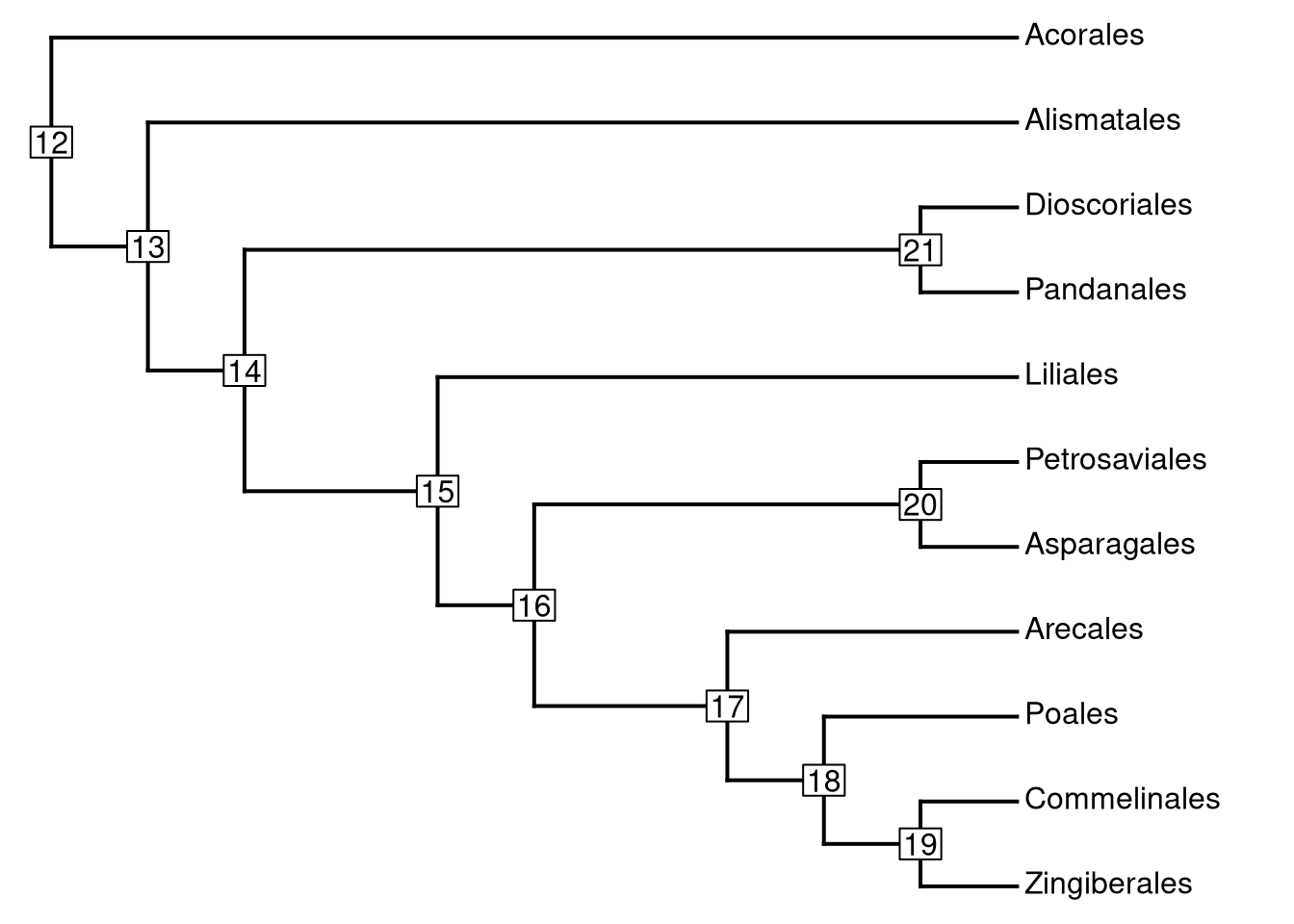

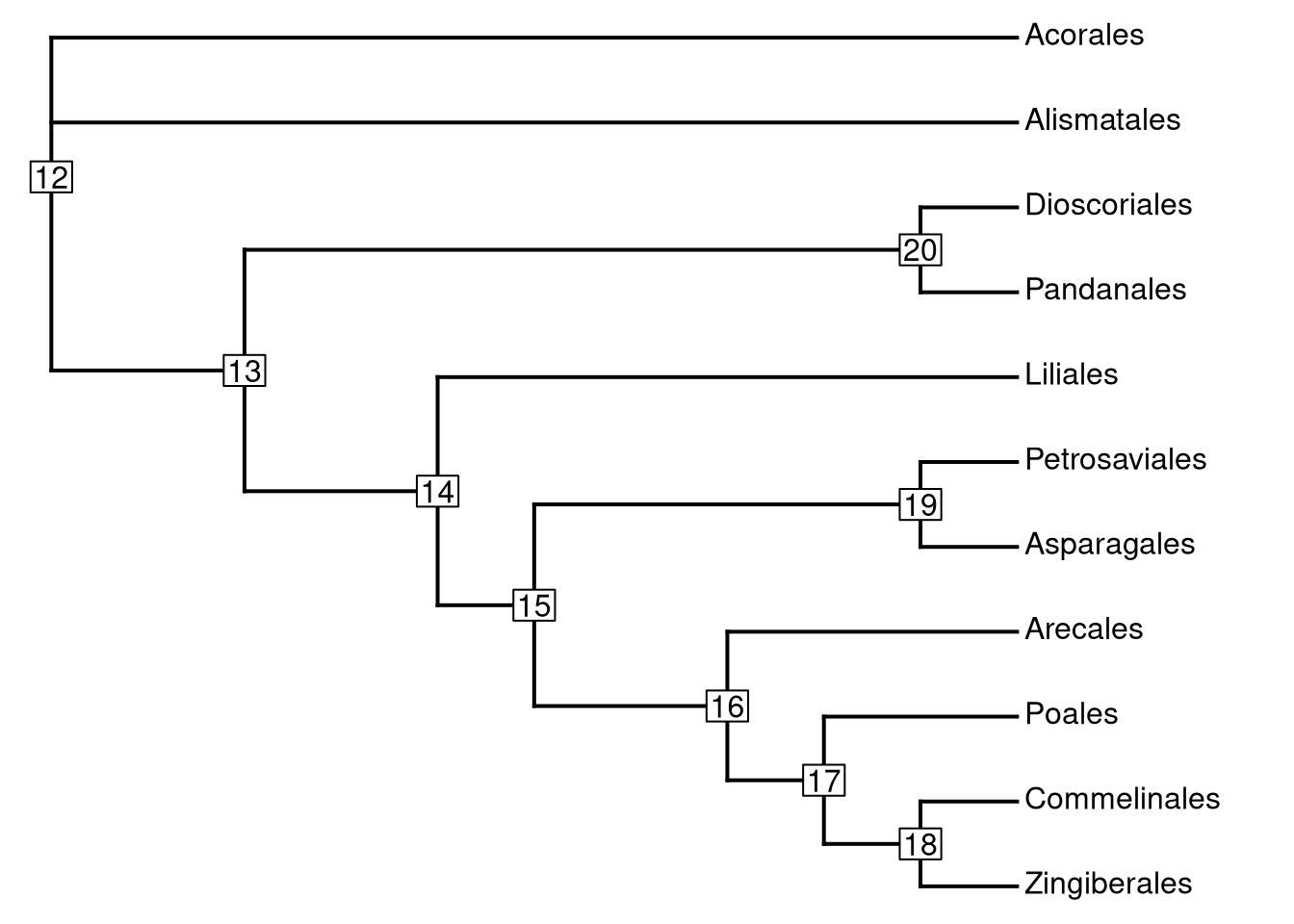

plot(Monocots)

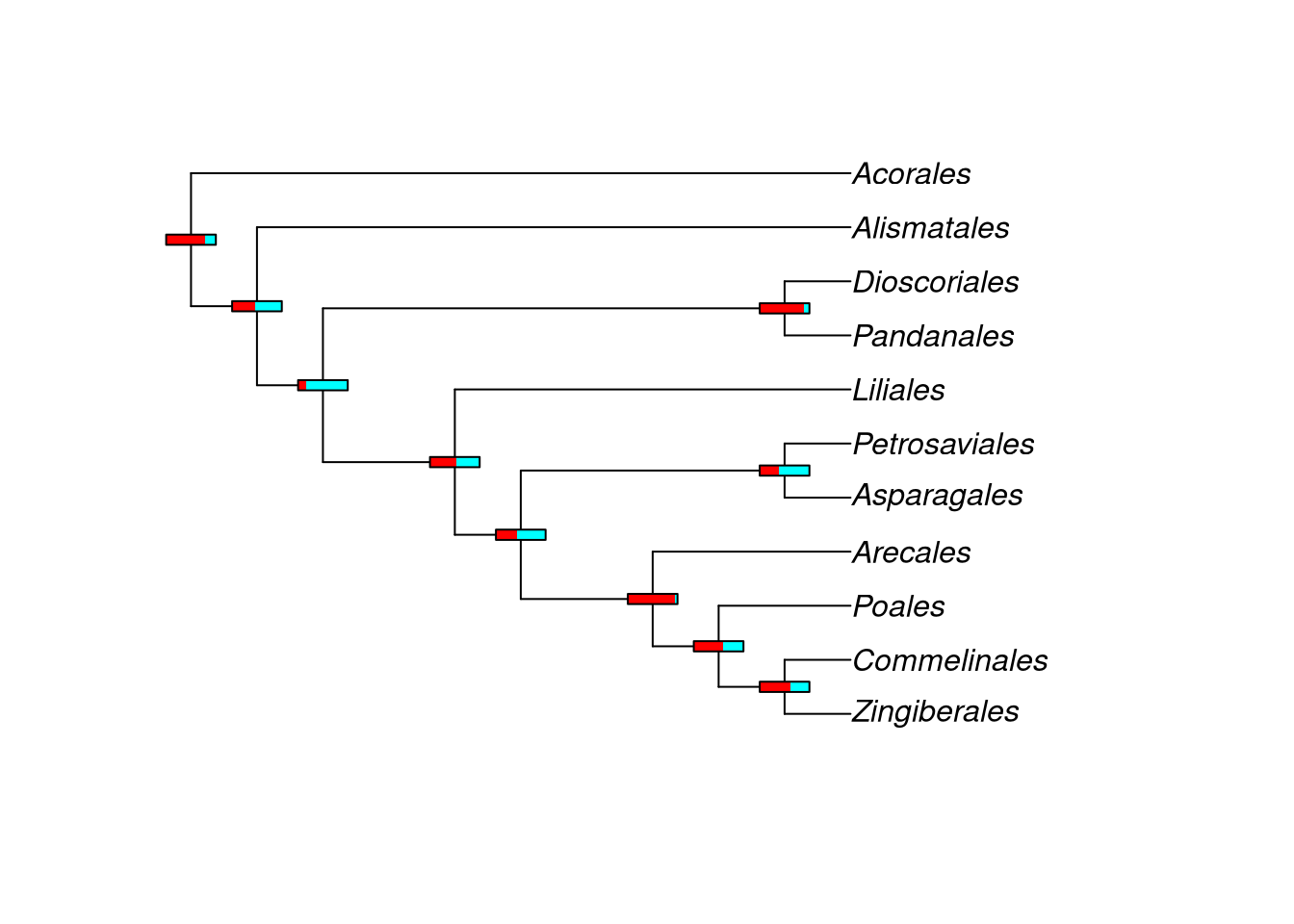

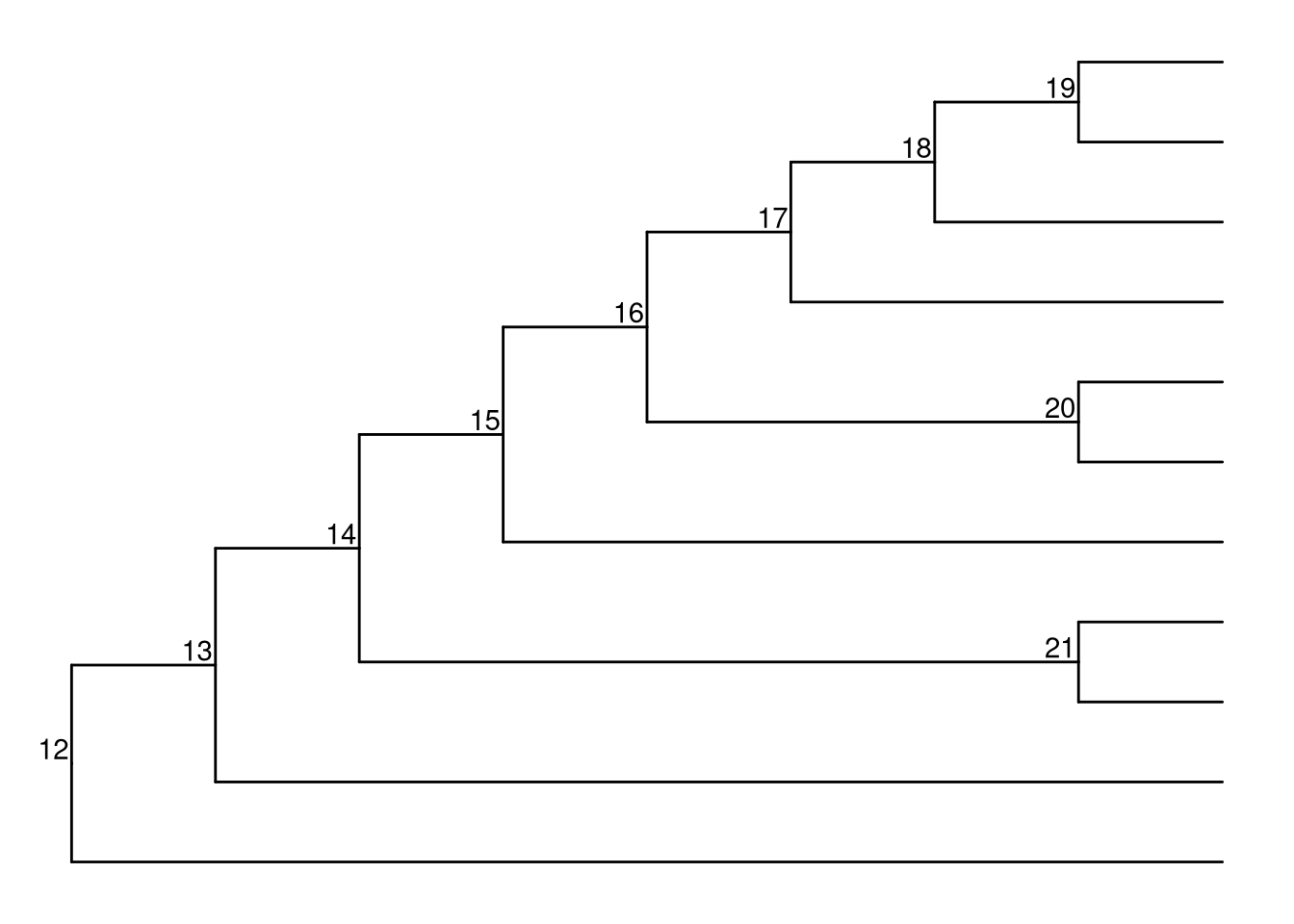

edgelabels()
tiplabels()

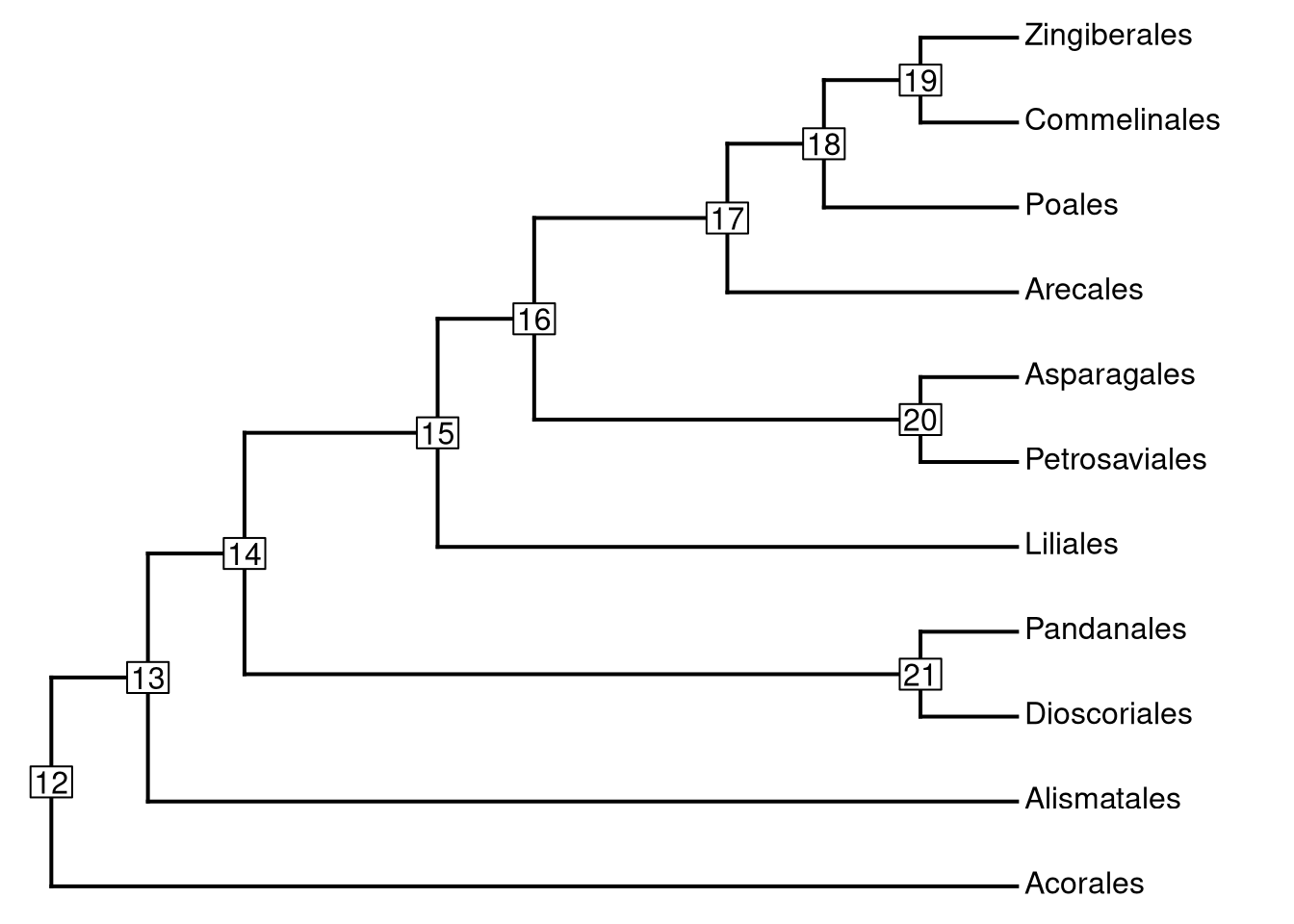

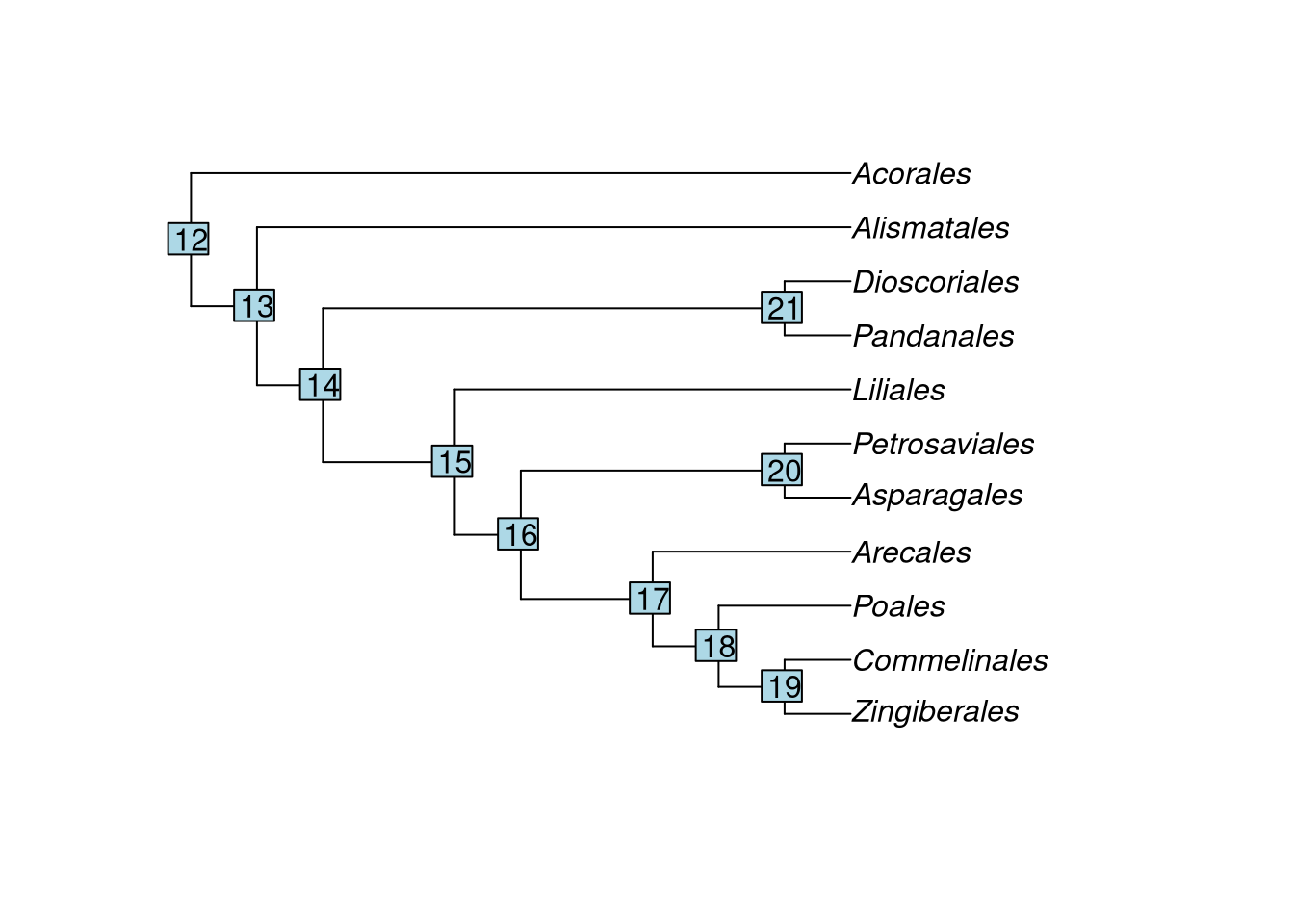

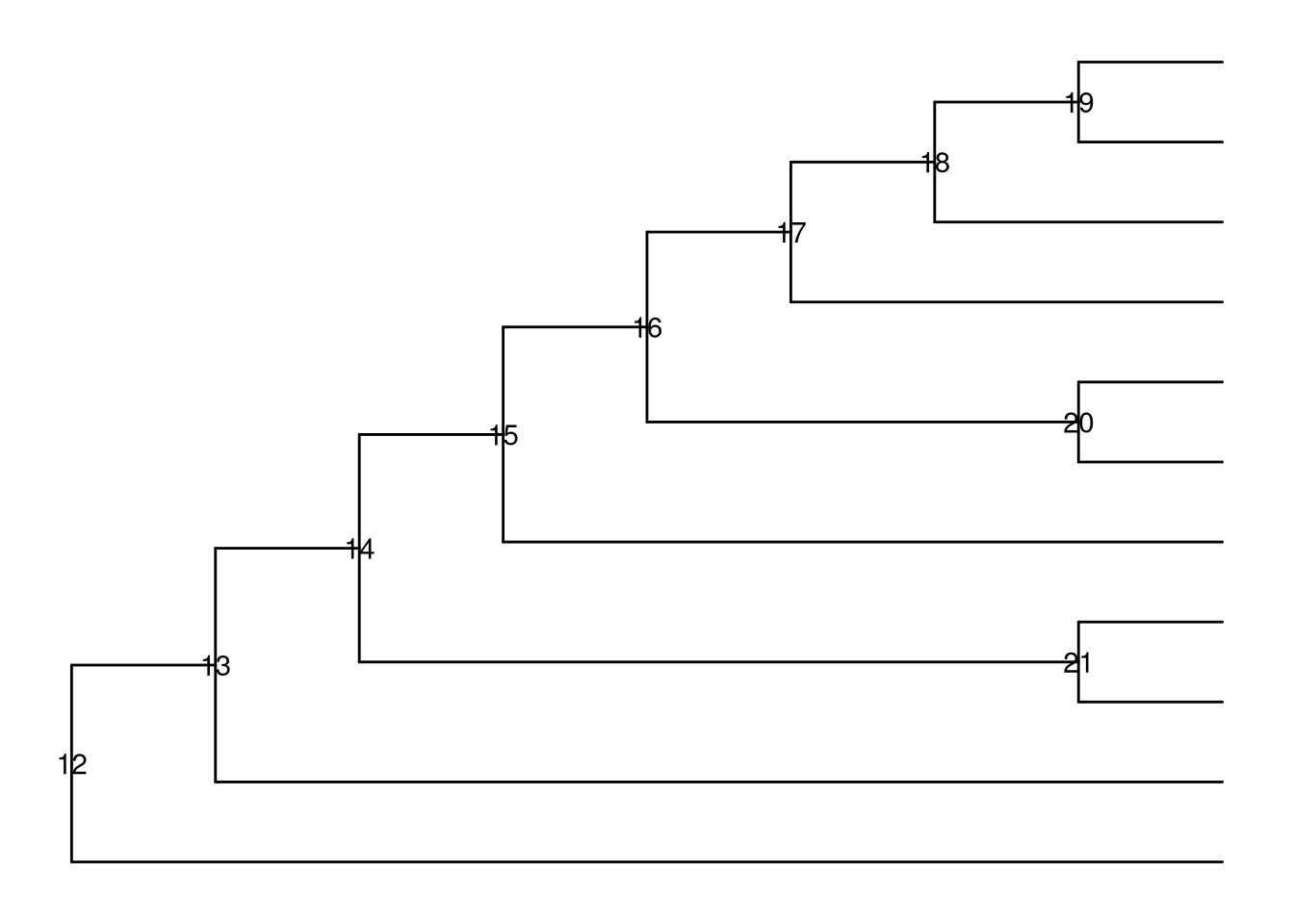

plot(Monocots)

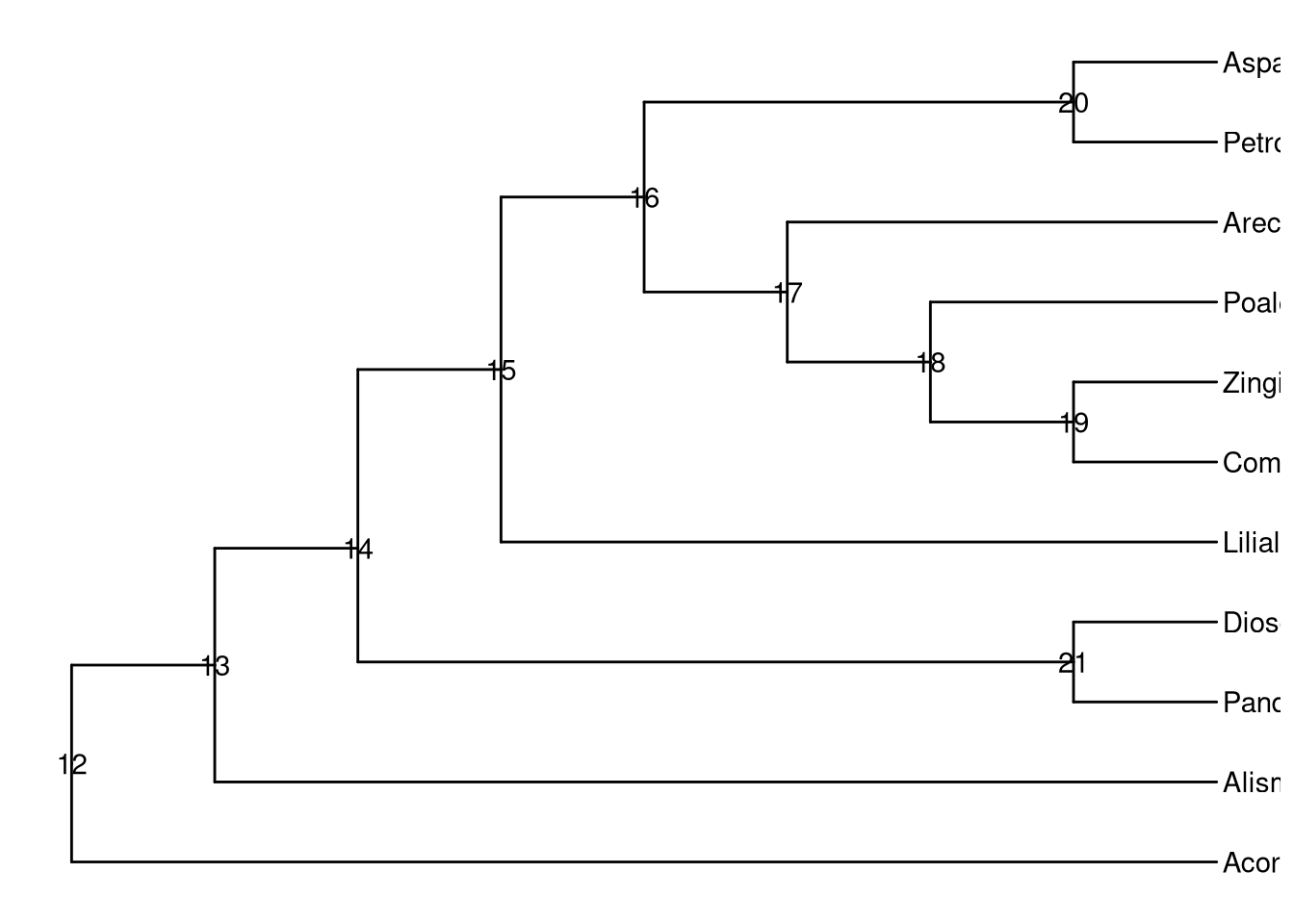

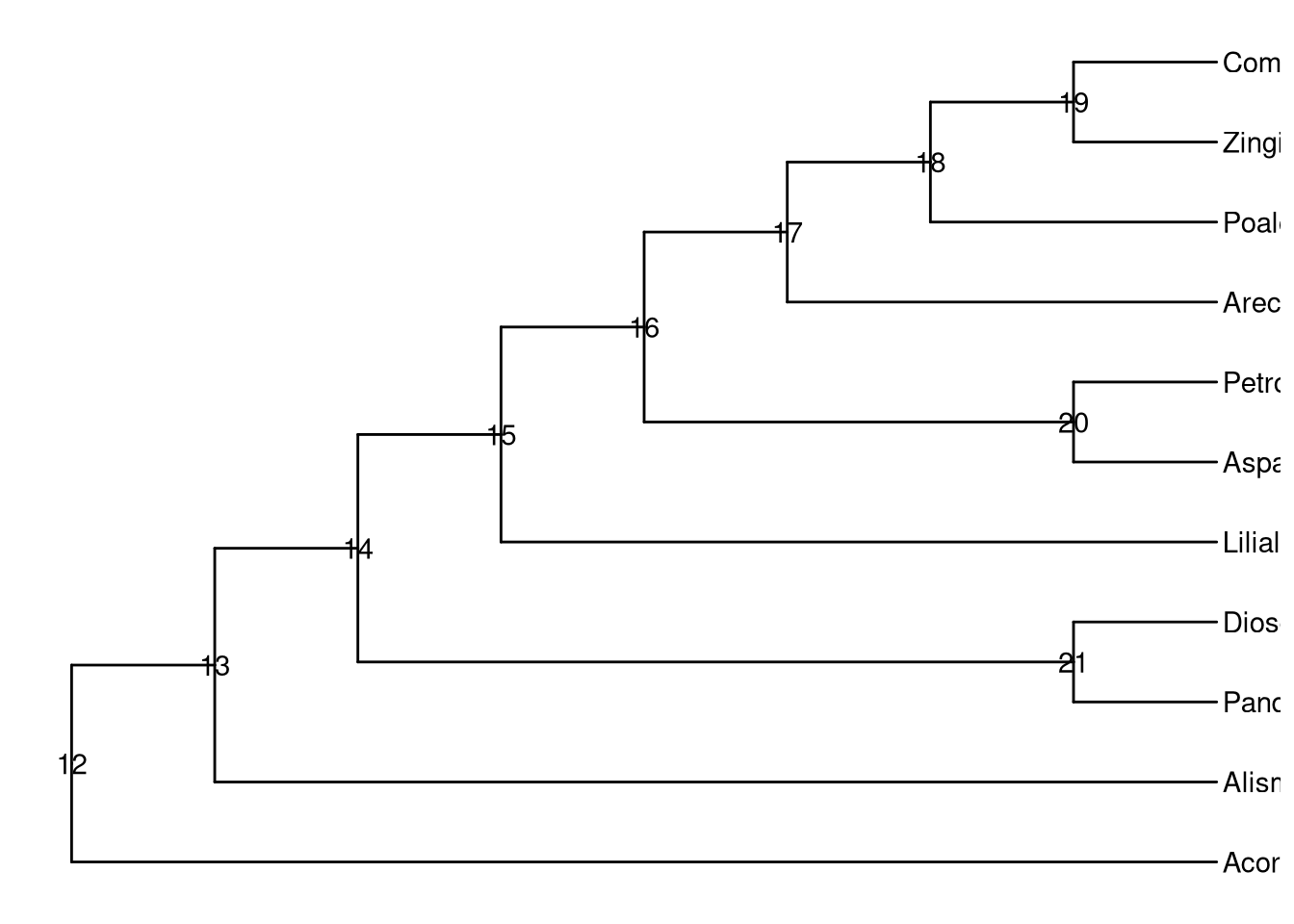

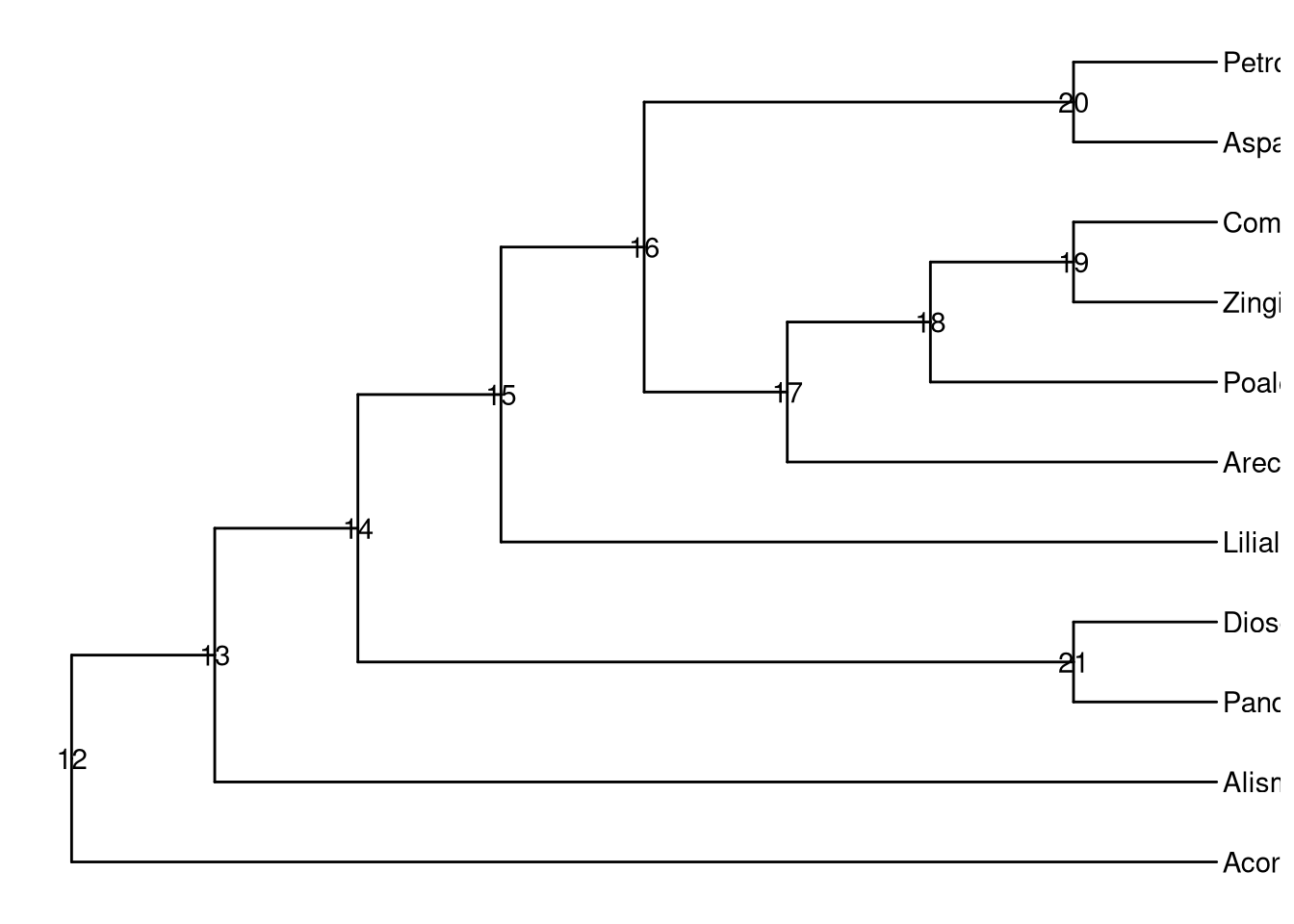

nodelabels()

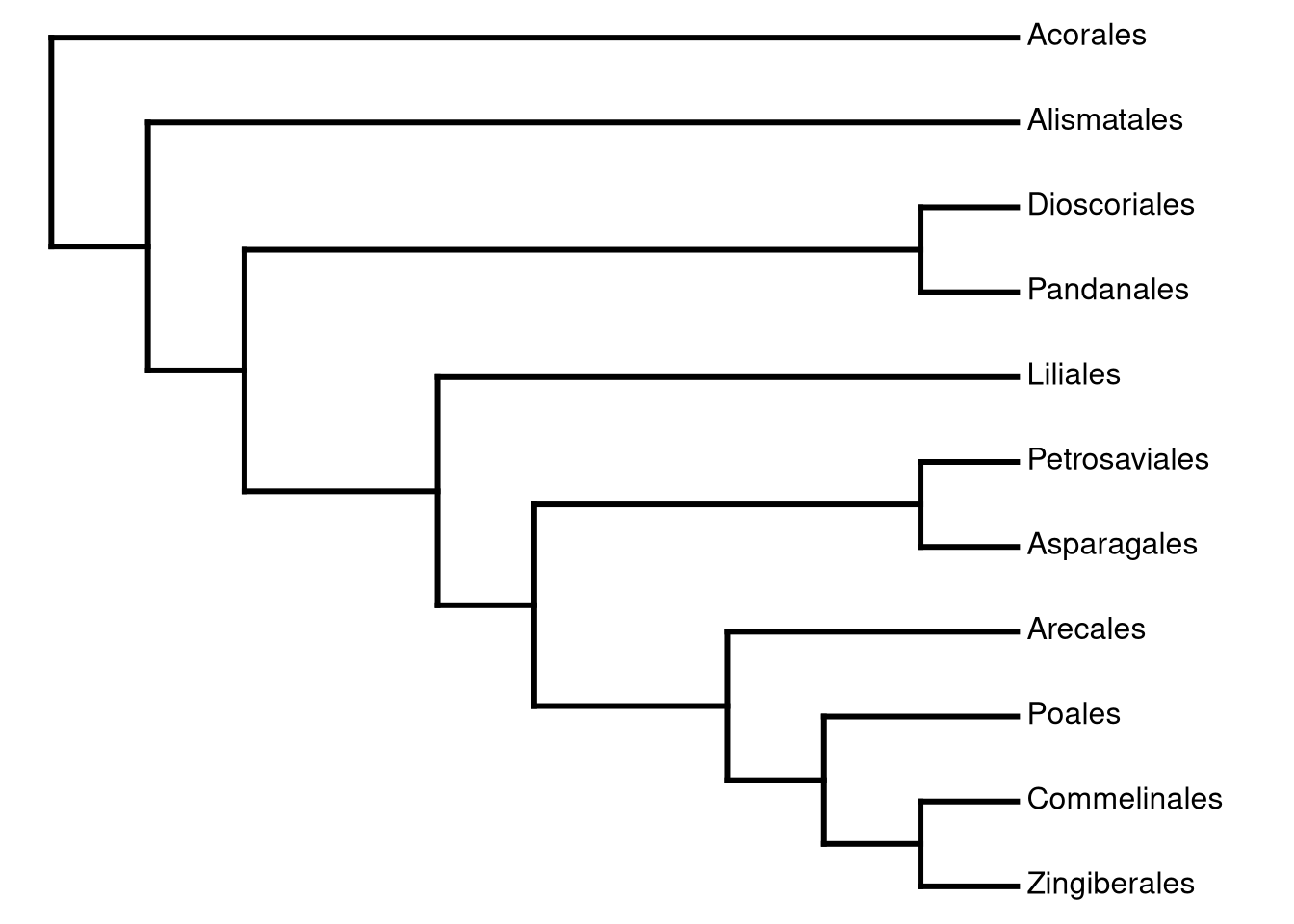

Altere a espessura dos ramos da árvore com o argumento edge.width: (default: 1)

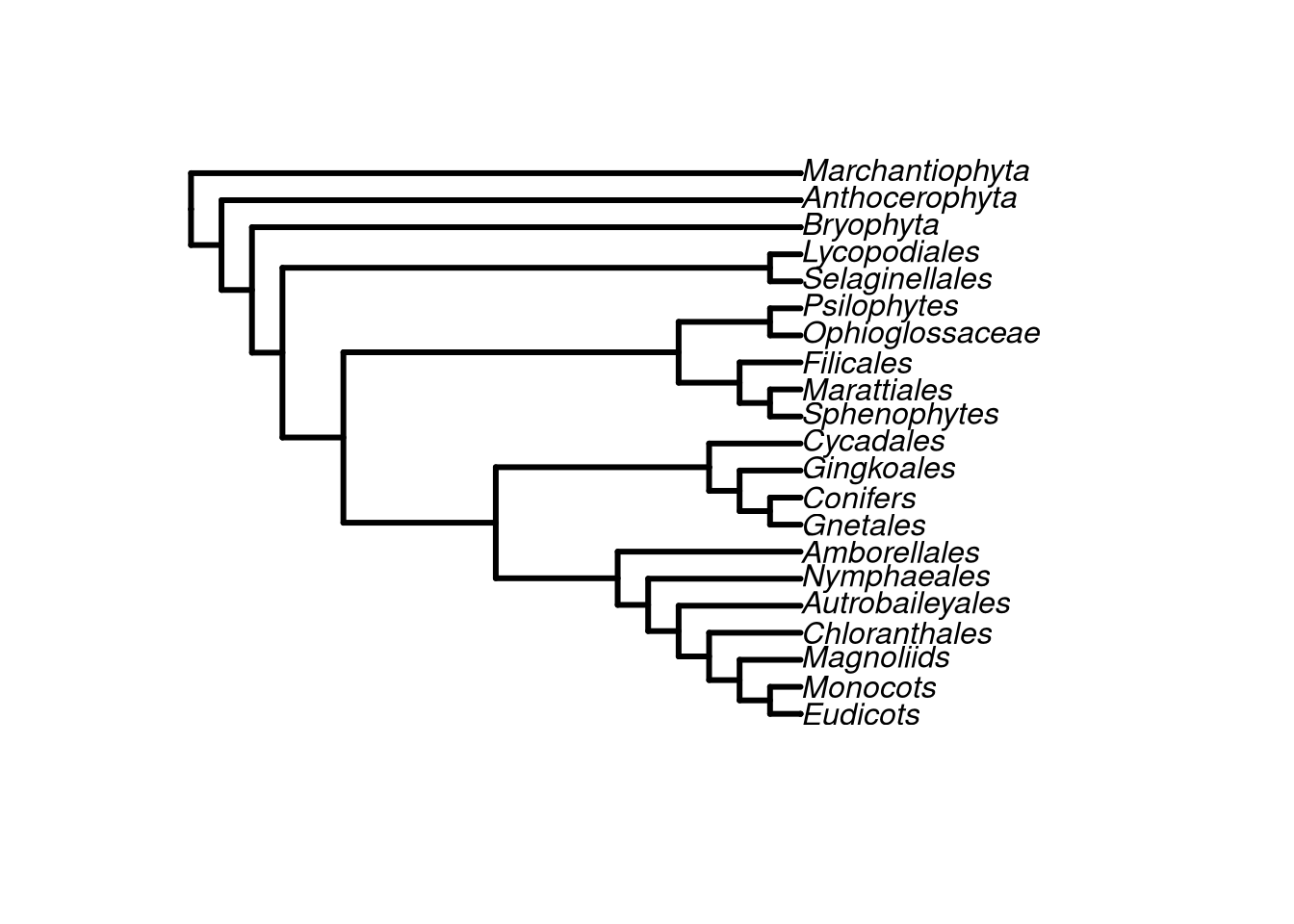

plot(plants.tree, edge.width = 3)

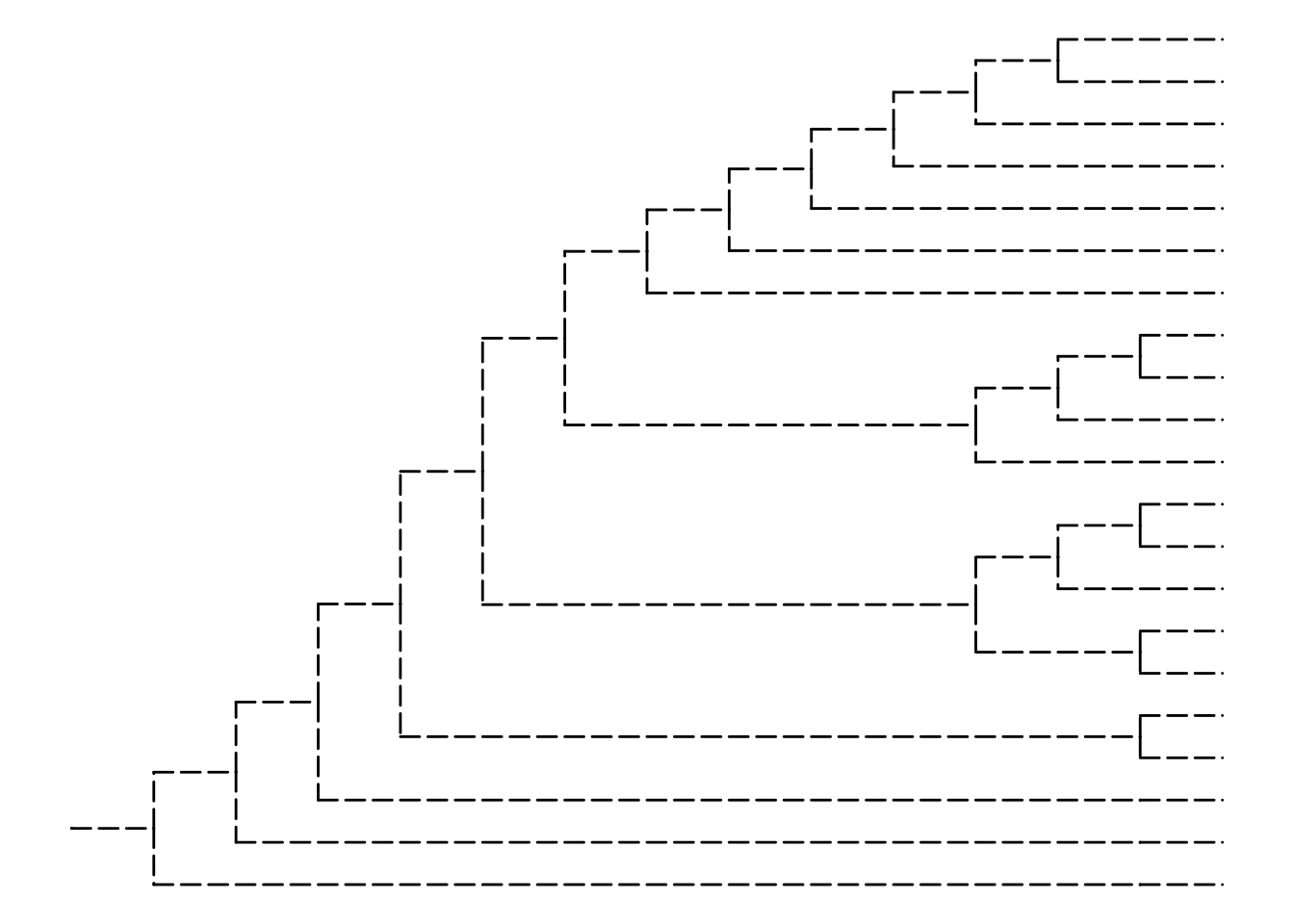

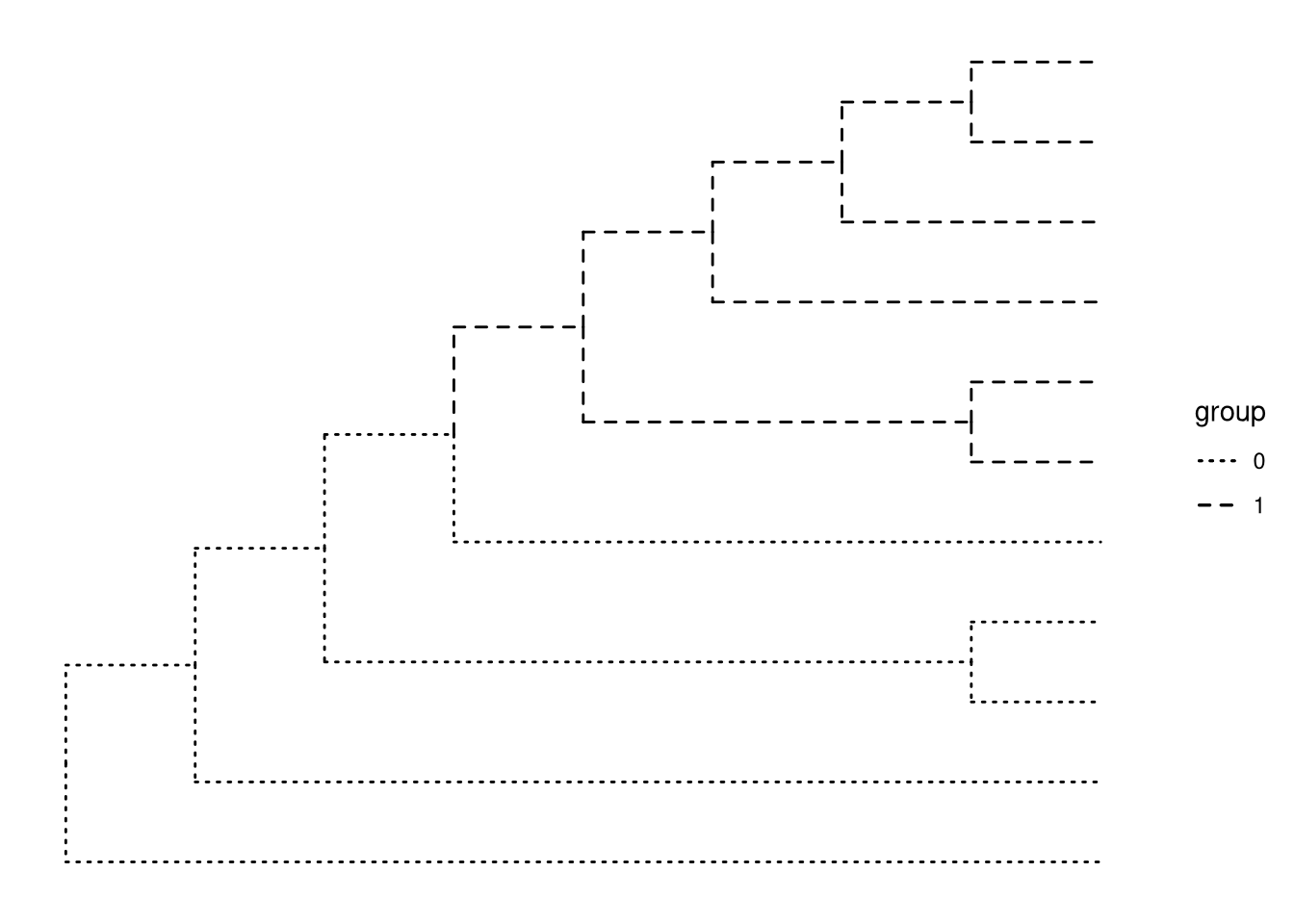

Altere o formato da linha correspondente aos ramos com o argumento edge.lty (de 1 a 6): (Default: 1)
plot(plants.tree, edge.lty = 2)

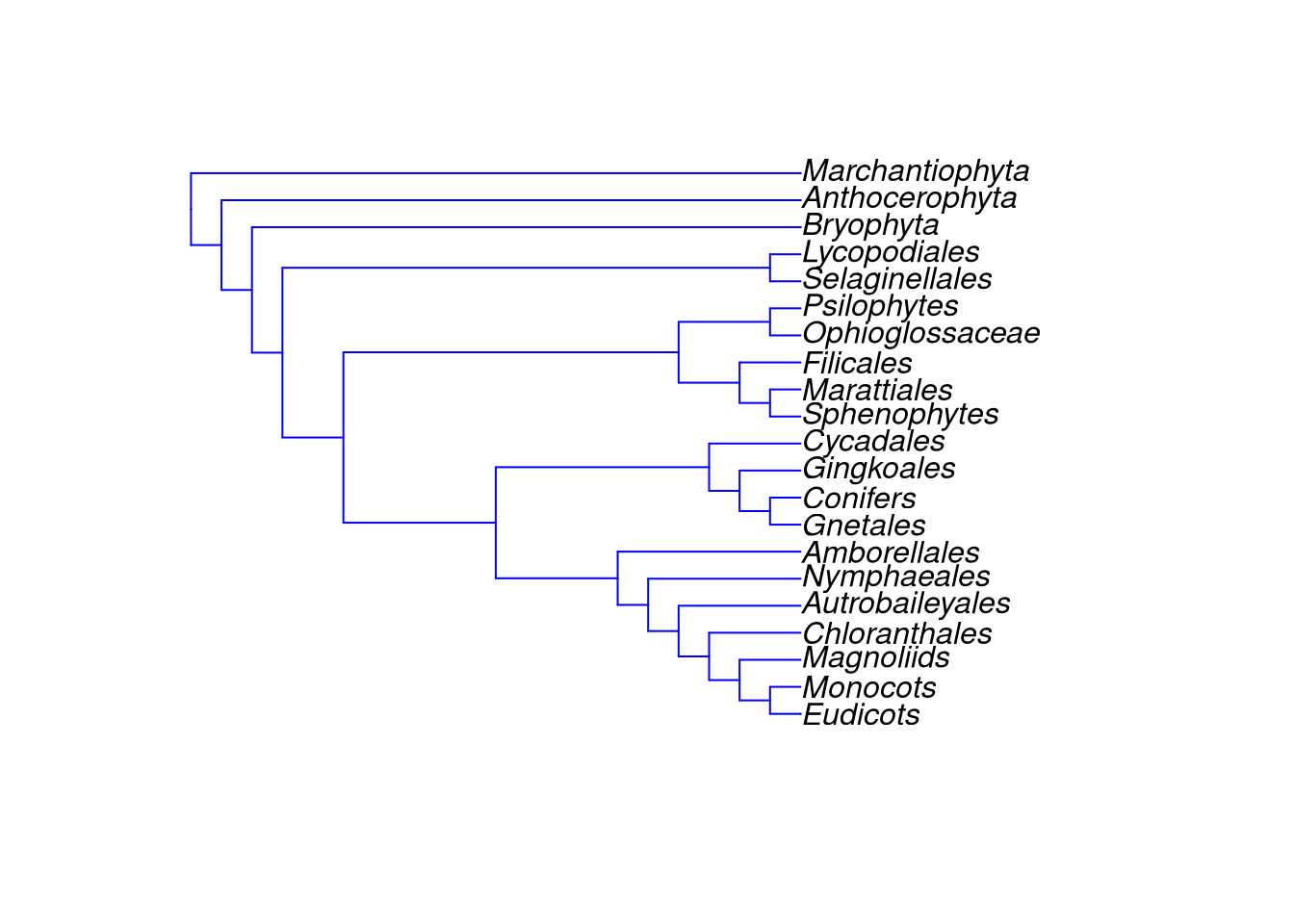

Altere a cor dos ramos da árvore com argumento edge.color: (Default: 1)
plot(plants.tree, edge.color = "blue")
plot(plants.tree, edge.color = c("blue", "red"))
plot(plants.tree, edge.color = c("blue", "red", "yellow"))

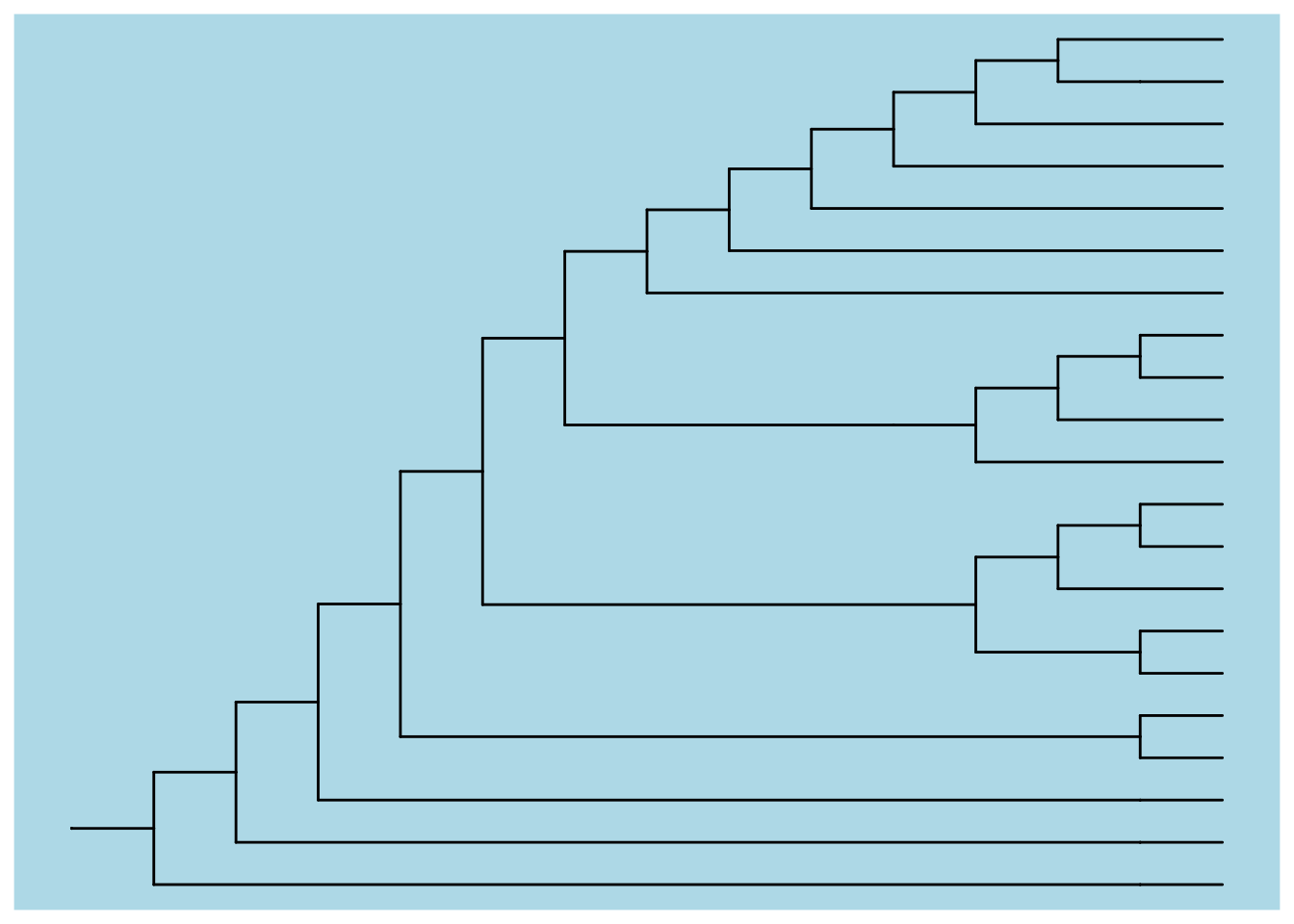

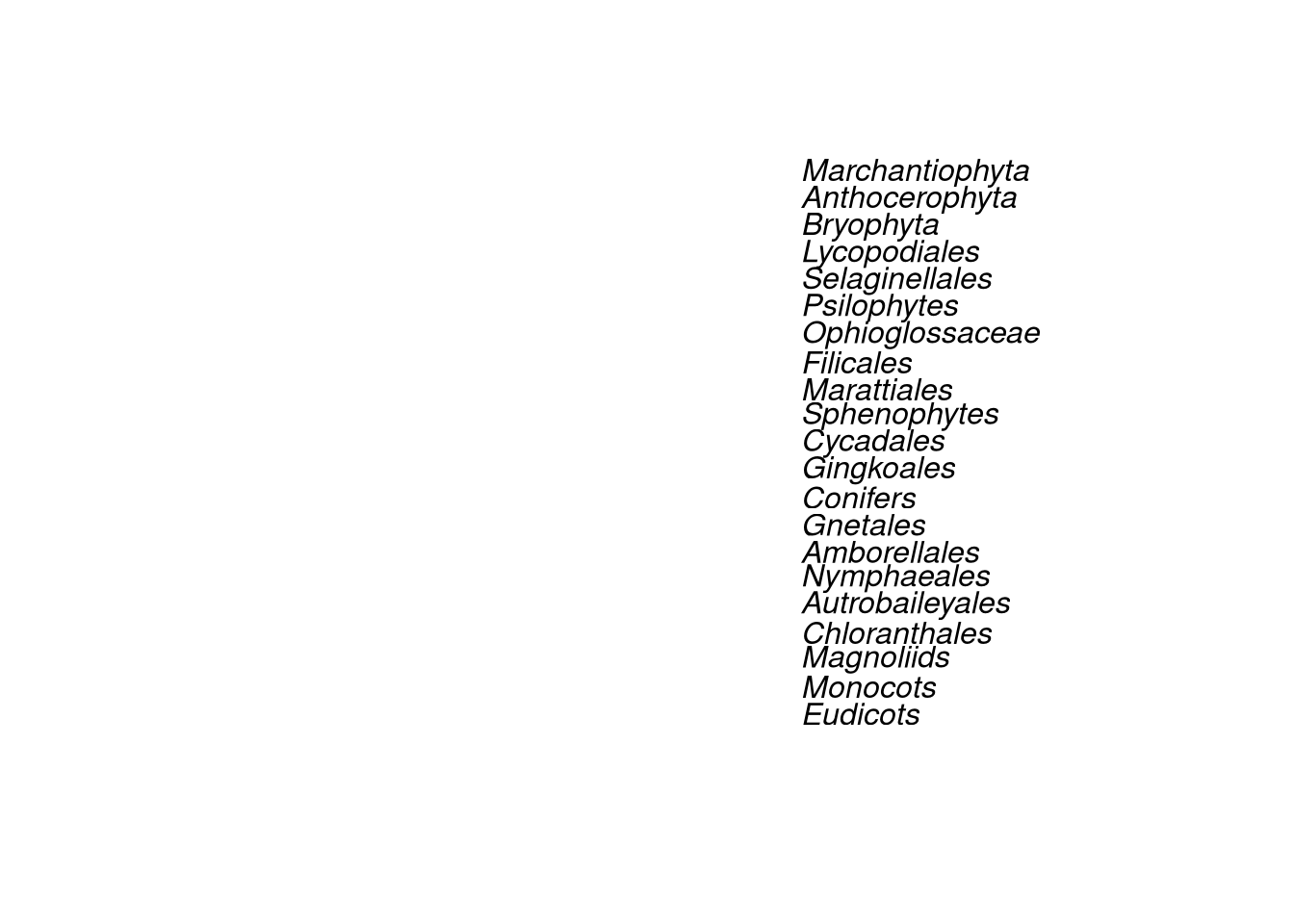

plot(plants.tree, edge.color = 0) # 0 = sem cor

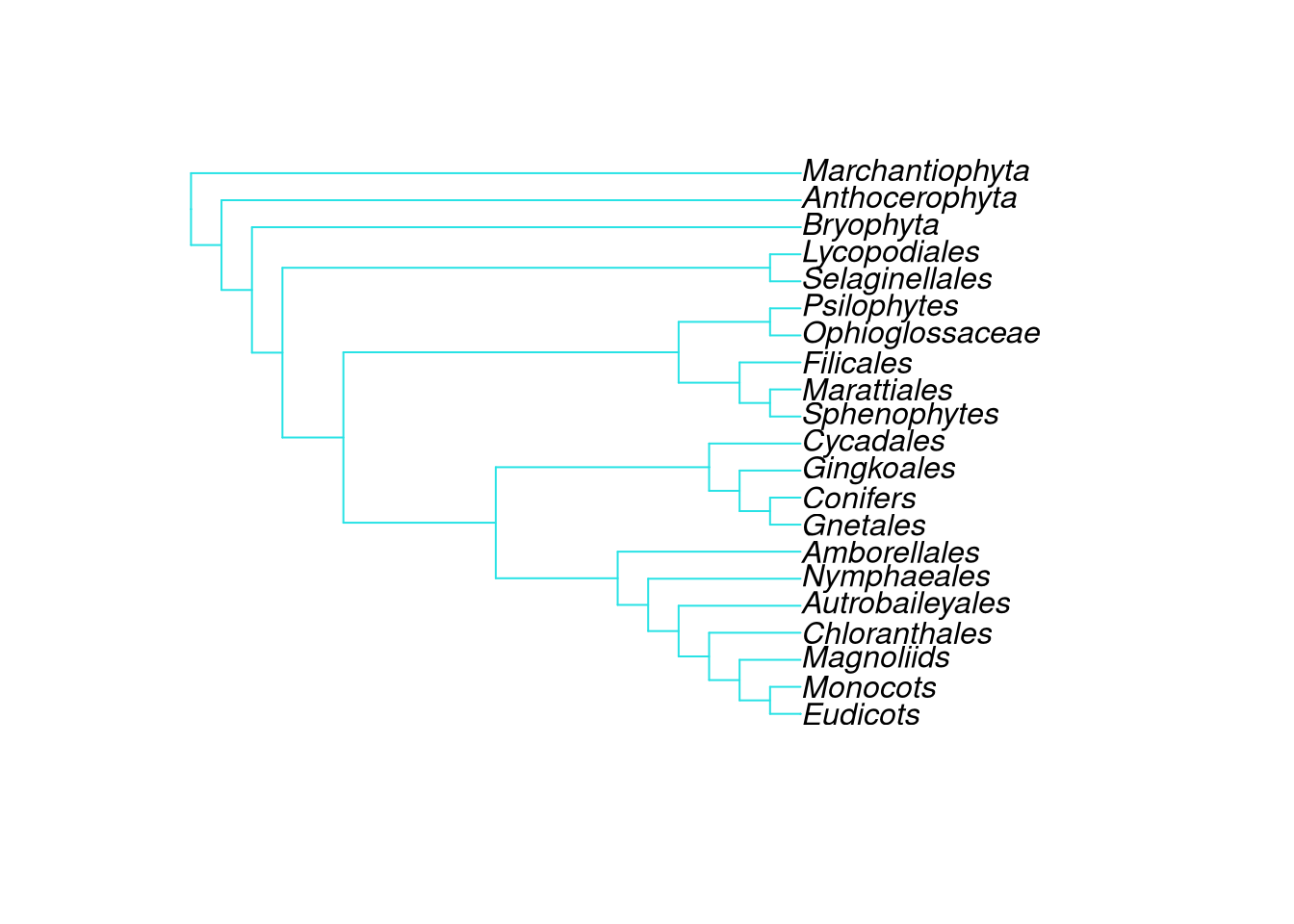

plot(plants.tree, edge.color = 5)
Altere a cor dos ramos selecionados da árvore com função def. A função def gera um vetor com os nomes dos terminais (tip.label):
plot(plants.tree)
nodelabels()
def1 <- def(plants.tree$edge, "30" = "blue", "31" = "blue", "32" = "blue", "33" = "blue", "34" = "blue", "35" = "blue")
plot(plants.tree, edge.color = def1)
A função def() pode ser utilizada com qualquer outro argumento da função plot.phylo(), mas teremos de indicar o estado de cada um dos nós nodelabels). Vamos repetir o código acima, no qual usamos a função def(), mas vamos incluir mais uma definição, a da espessura dos ramos. Perceba que ao criar o objeto def2 associamos a todos os números do nodelabels o número “1”, exceto os números 38, 39 e 40 que estão associados ao “3”:
plot(plants.tree)
nodelabels()
def2 <- def(plants.tree$edge, "1" = 1, "2" = 1, "3" = 1, "4" = 1, "5" = 1, "6" = 1, "7" = 1, "8" = 1, "9" = 1, "10" = 1, "11" = 1, "12" = 1, "13" = 1, "14" = 1, "15" = 1, "16" = 1, "17" = 1, "18" = 1, "19" = 1, "20" = 1, "21" = 1, "22" = 1, "23" = 1, "24" = 1, "25" = 1, "26" = 1, "27" = 1, "28" = 1, "29" = 1, "30" = 1, "31" = 1, "32" = 1, "33" = 1, "34" = 1, "35" = 1, "36" = 1, "37" = 1, "38" = 3, "39" = 3, "40" = 3, "41" = 1, "42" = 1, "43" = 1, "44" = 1, "45" = 1, "46" = 1, "47" = 1, "47" = 1, "48" = 1, "49" = 1)
plot(plants.tree, edge.width = def2, edge.lty = def2)
Altere a cor dos ramos, ou outro parâmetro, com função rep() do pacote base:
plot(plants.tree)
edgelabels()

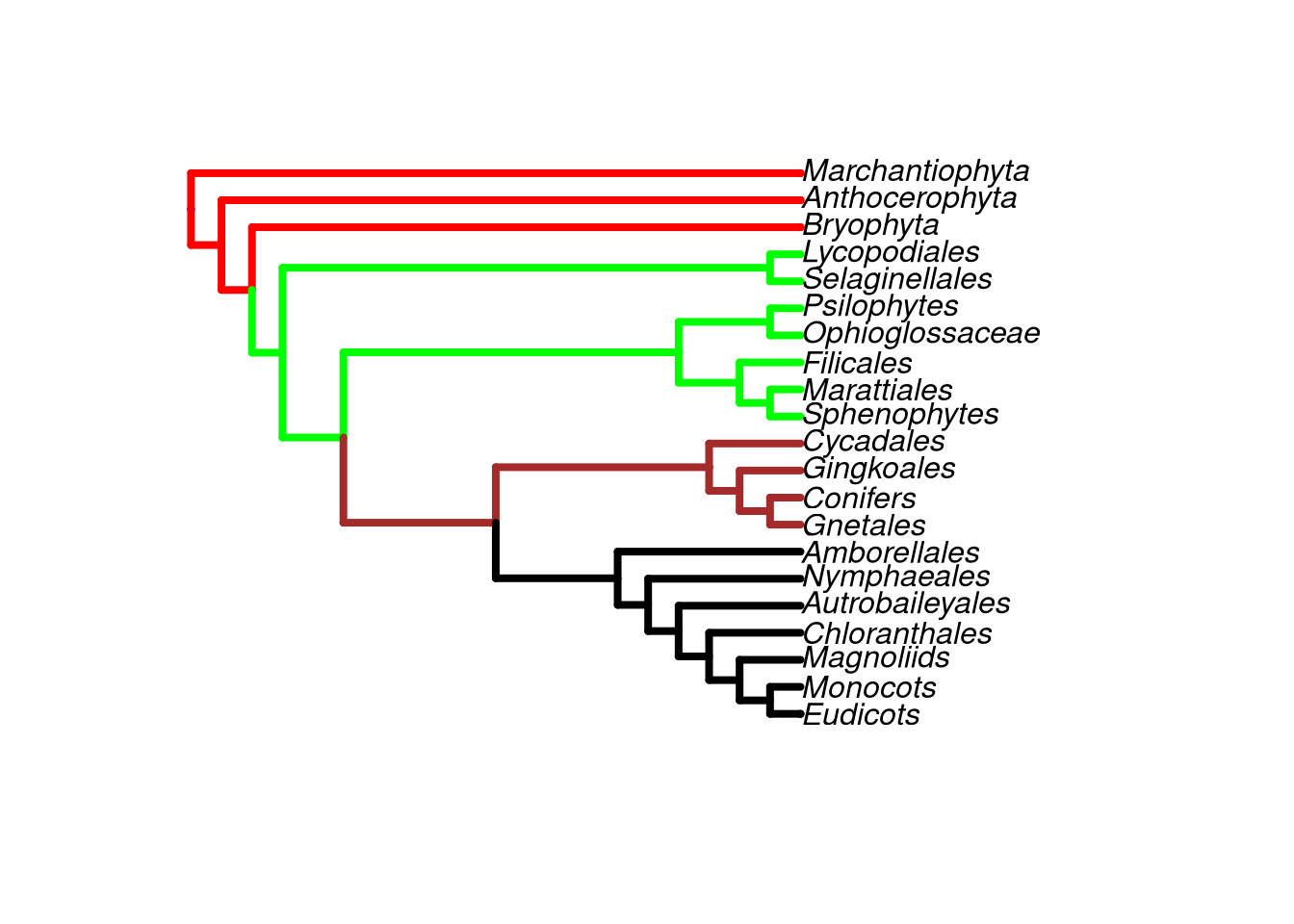

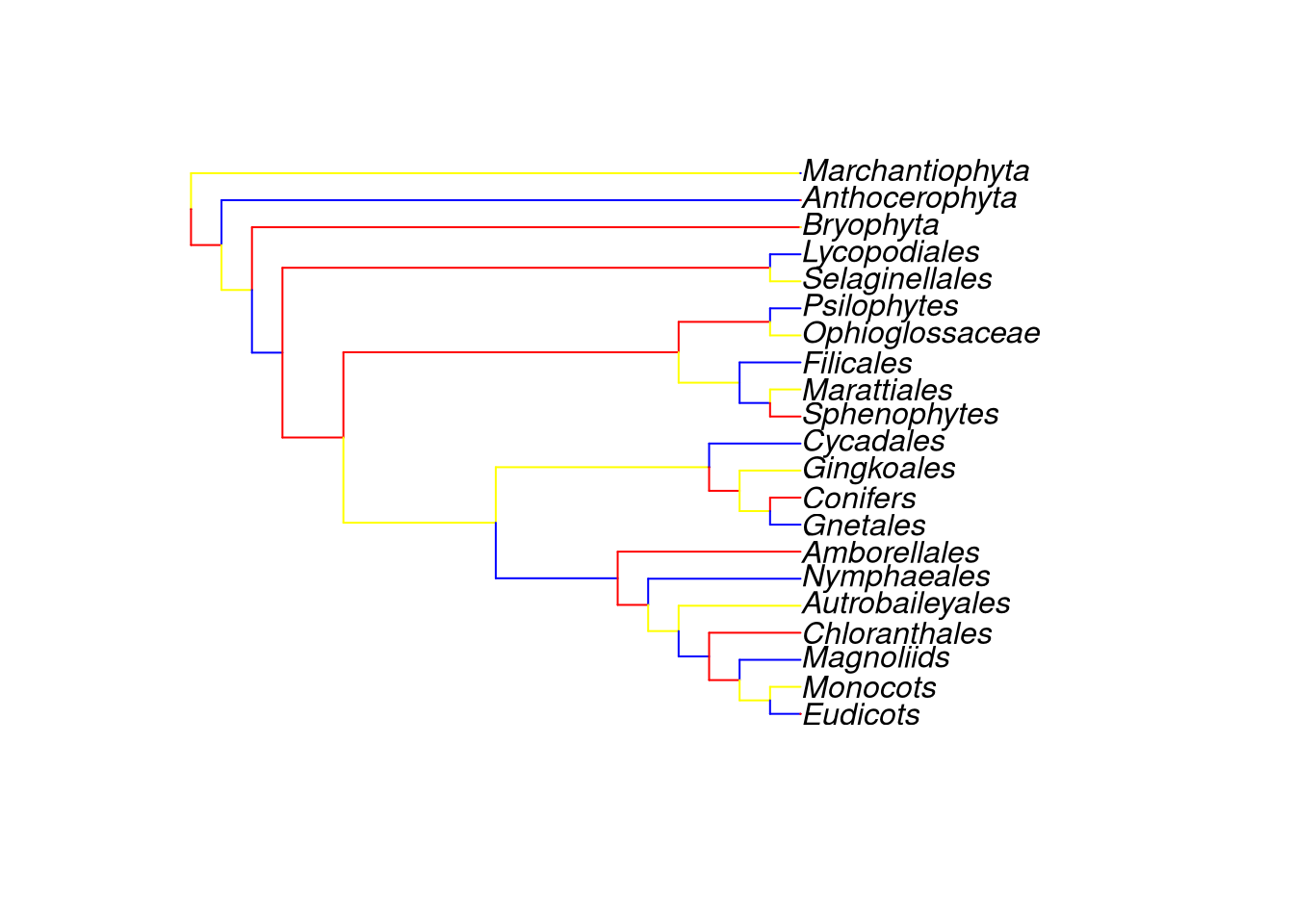

col <- c("blue", rep("red", 2), rep("green", 2), "brown", rep("black", 14), rep("brown", 8), rep("green", 12), rep("red", 6), "blue")
plot(plants.tree, edge.color = col, edge.width = 4)

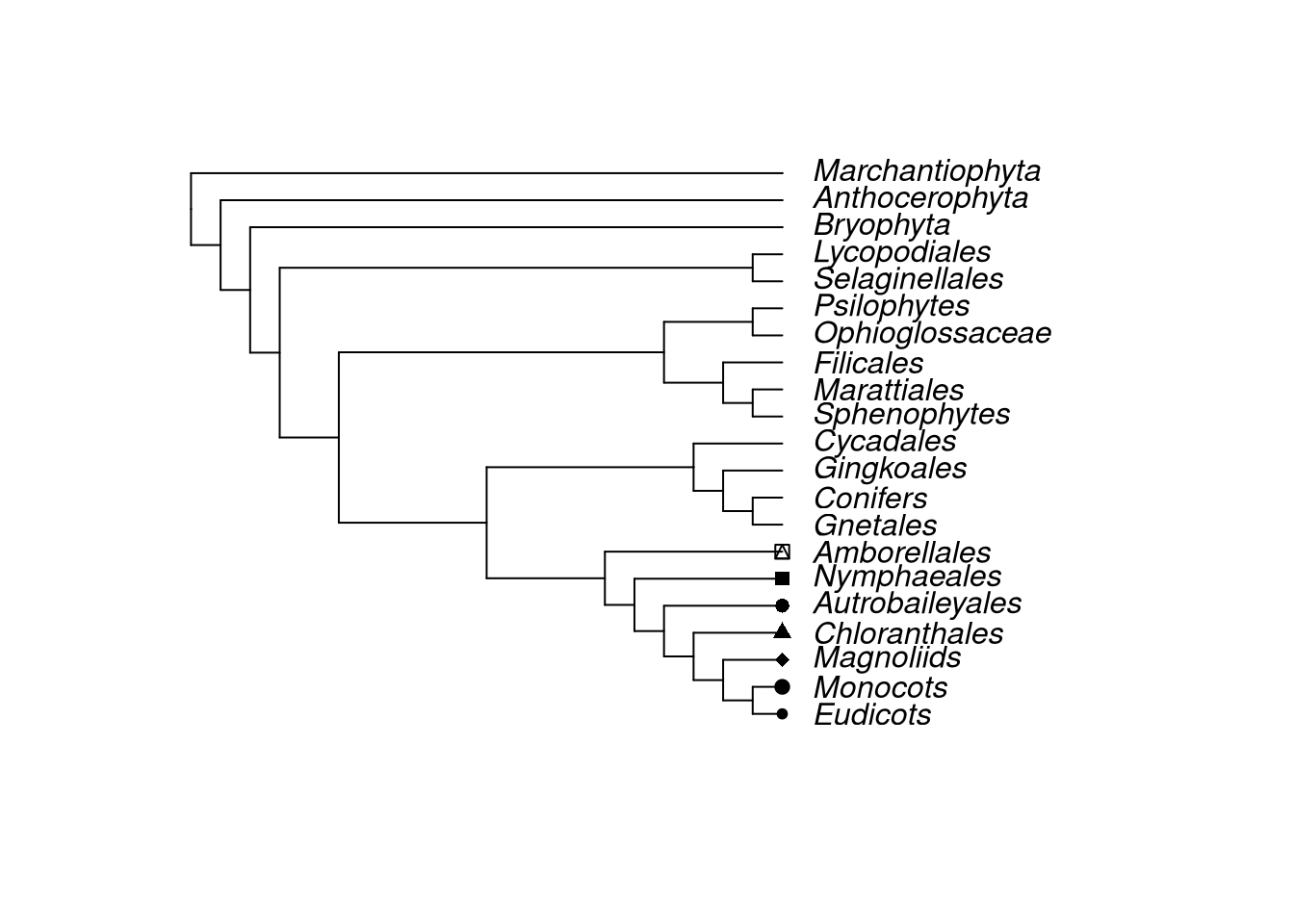

Plote diferentes tipos de símbolos nos ramos da árvore com a função edgelabels(). Escolha o tipo de símbolo com o argumento pch, equivalente à função points do pacote graphics (veja essa função para descobrir os códigos dos símbolos, valores vão de 0 a 25). O argumento col altera a cor do símbolo. O argumento cex define o tamanho do símbolo (Default: 0). O argumento adj funciona como um eixo x e y para posição do símbolo:

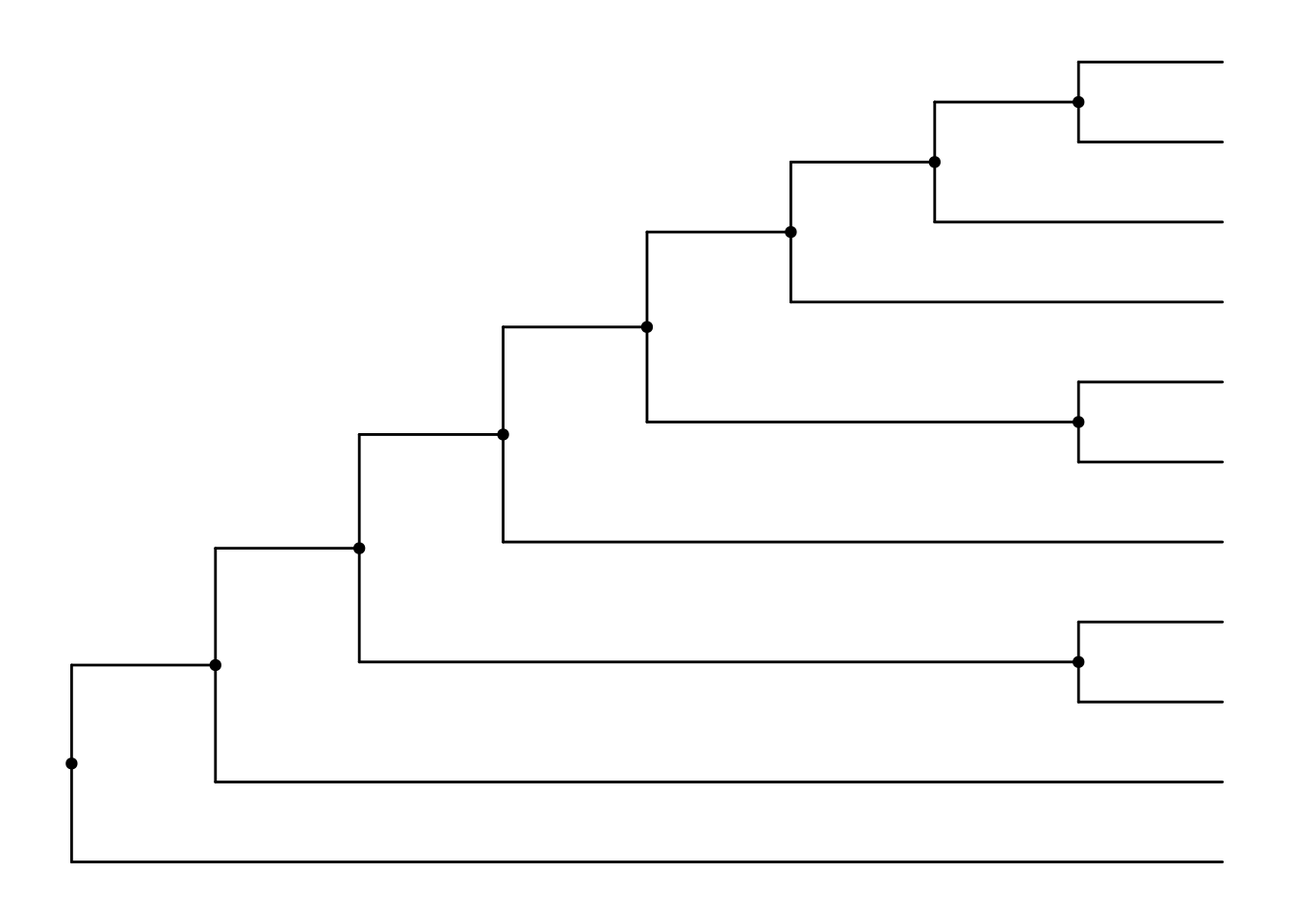

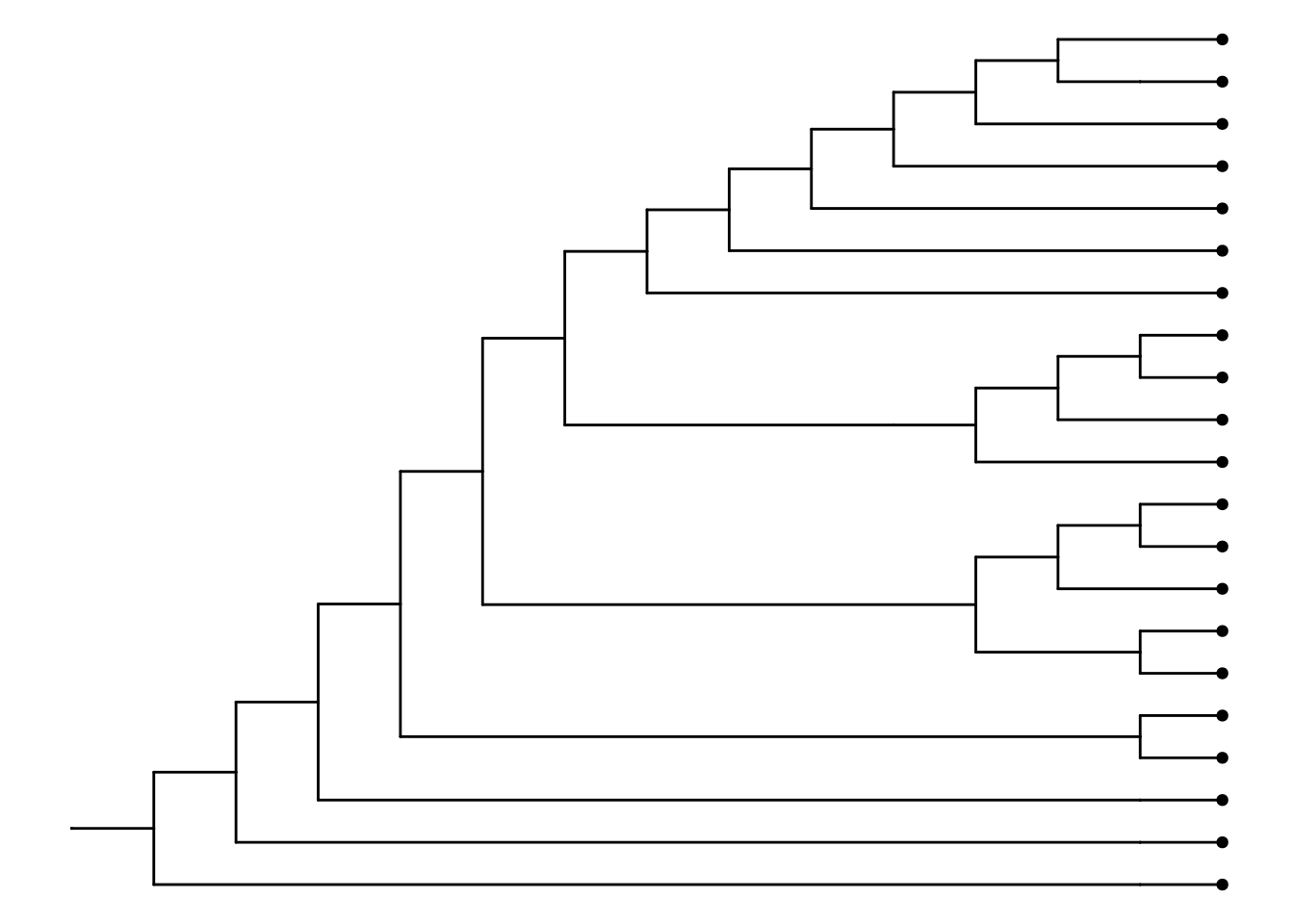

plot(plants.tree)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2.5)
Aumente a distância entre os nomes dos terminais (tip.label) e a árvore com o argumento label.offset: (experimente também outros valores diferentes de 1. (Default: 0)

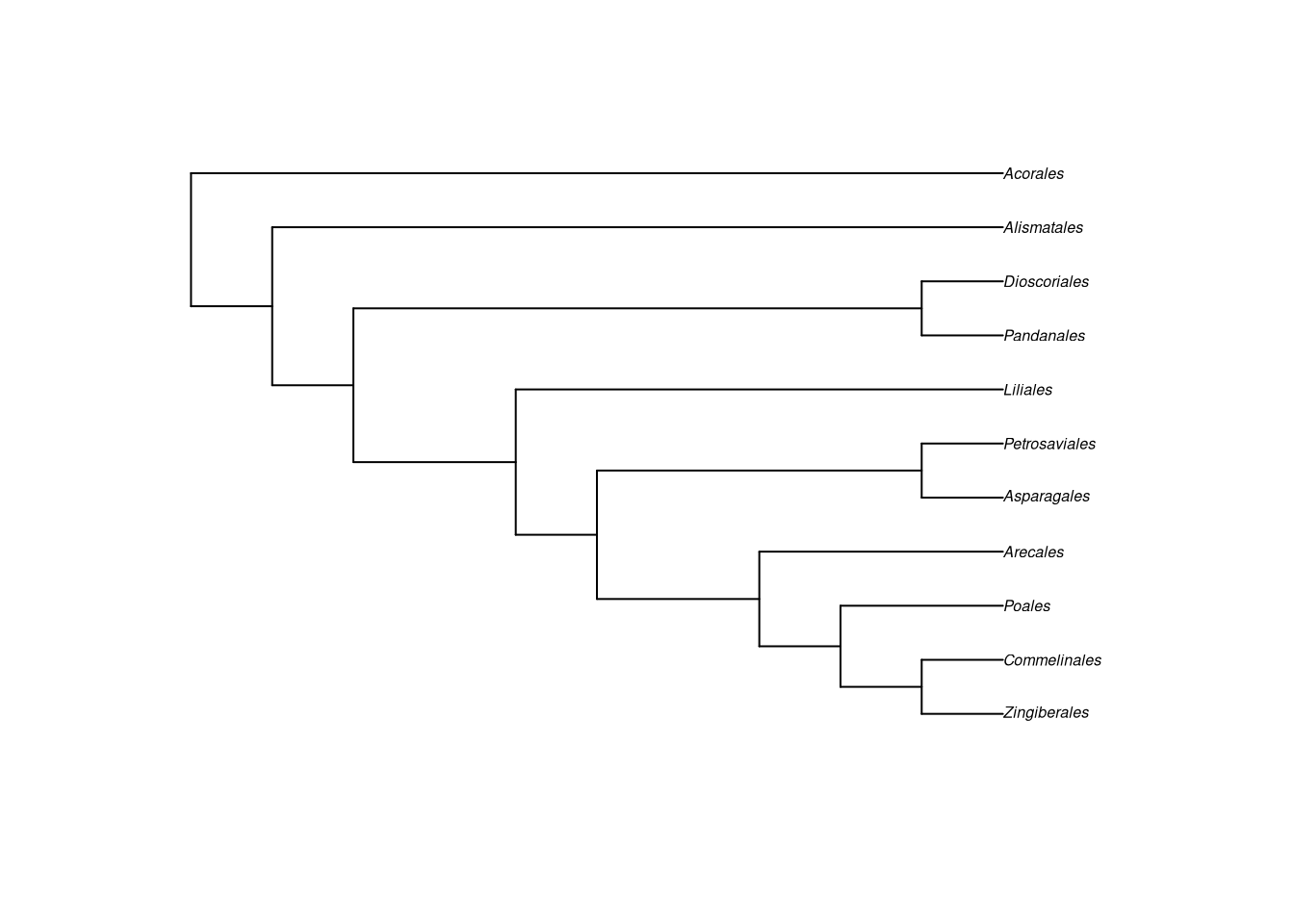

plot(Monocots, label.offset = 1)

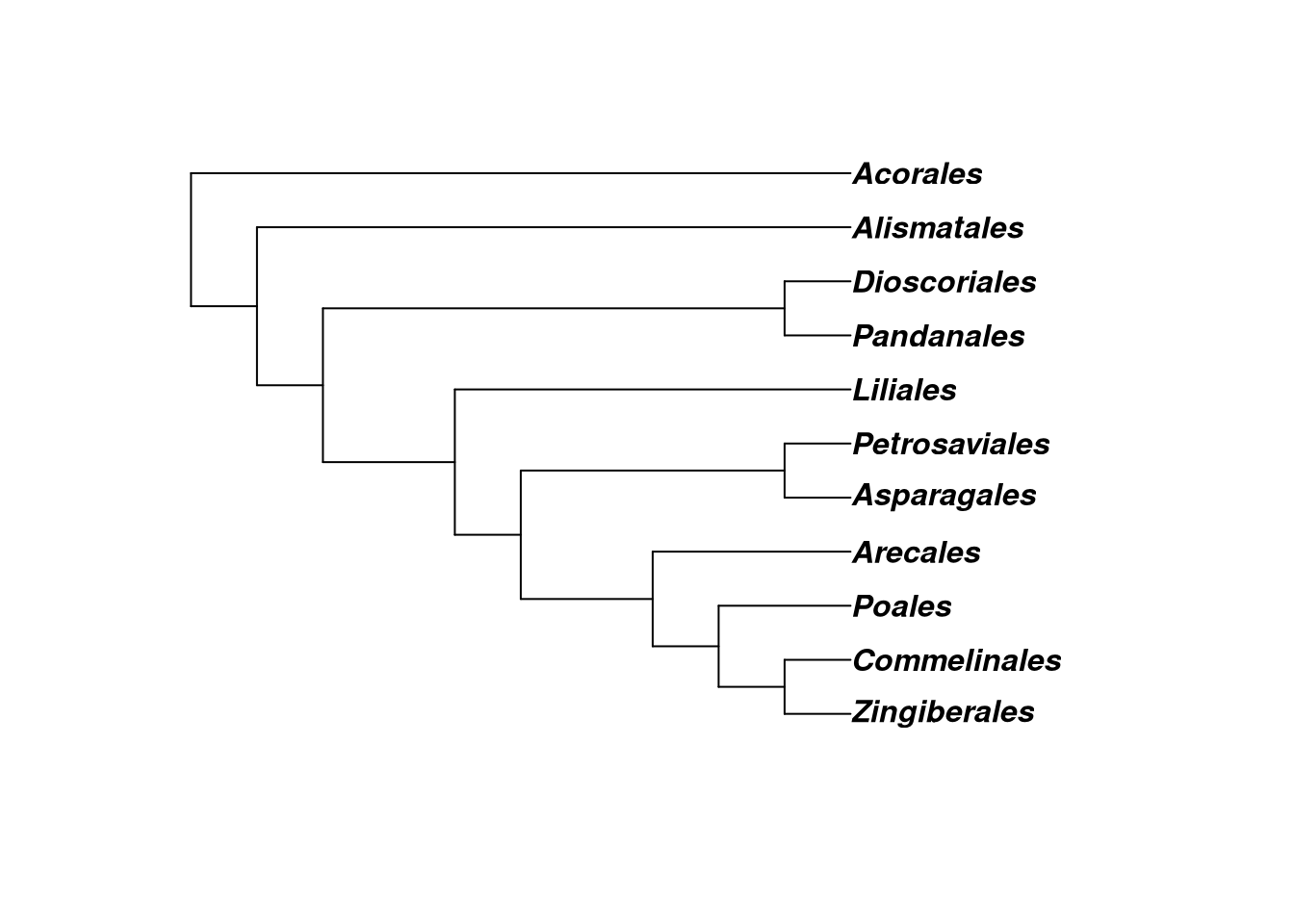

Altere a fonte dos terminais com argumento font (1: sem formato, 2: negrito, 3: italic, 4: negrito e itálico, etc): (Default: 3)
plot(Monocots, font = 4)
Altere o tamanho da fonte dos terminais com argumento cex: (Default: 1)
plot(Monocots, cex = 0.5)
Altere a justificação dos nomes dos terminais com argumento adj (de 0 a 1): (Default: 0)
plot(Monocots, adj = 0.5)
plot(Monocots, adj = 1)

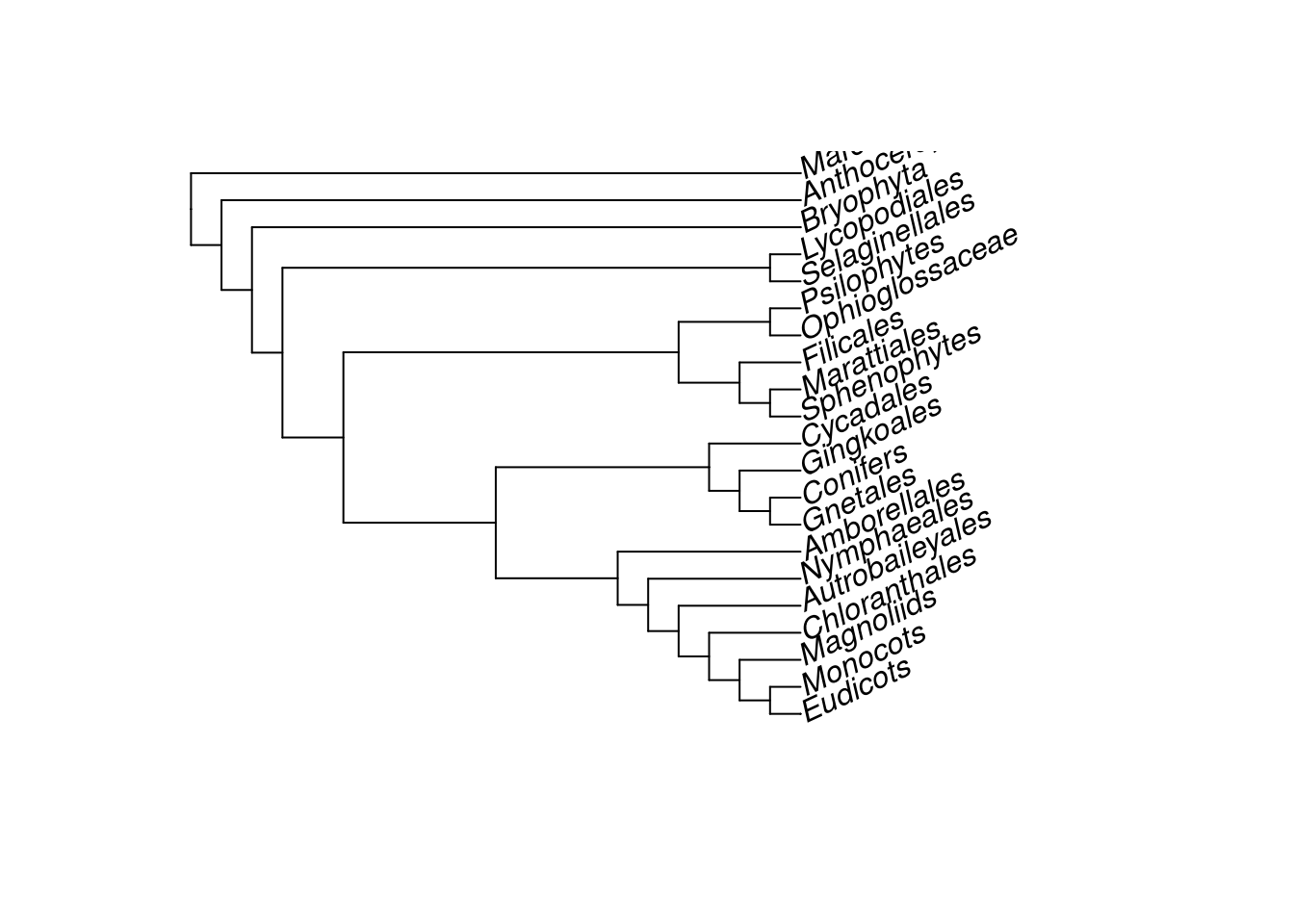

Altere a inclinação dos nomes dos terminais com argumento srt: (Default: 0)
plot(plants.tree, srt = 25)
Altere a cor da fonte do terminais com argumento tip.color: (Default: 1)

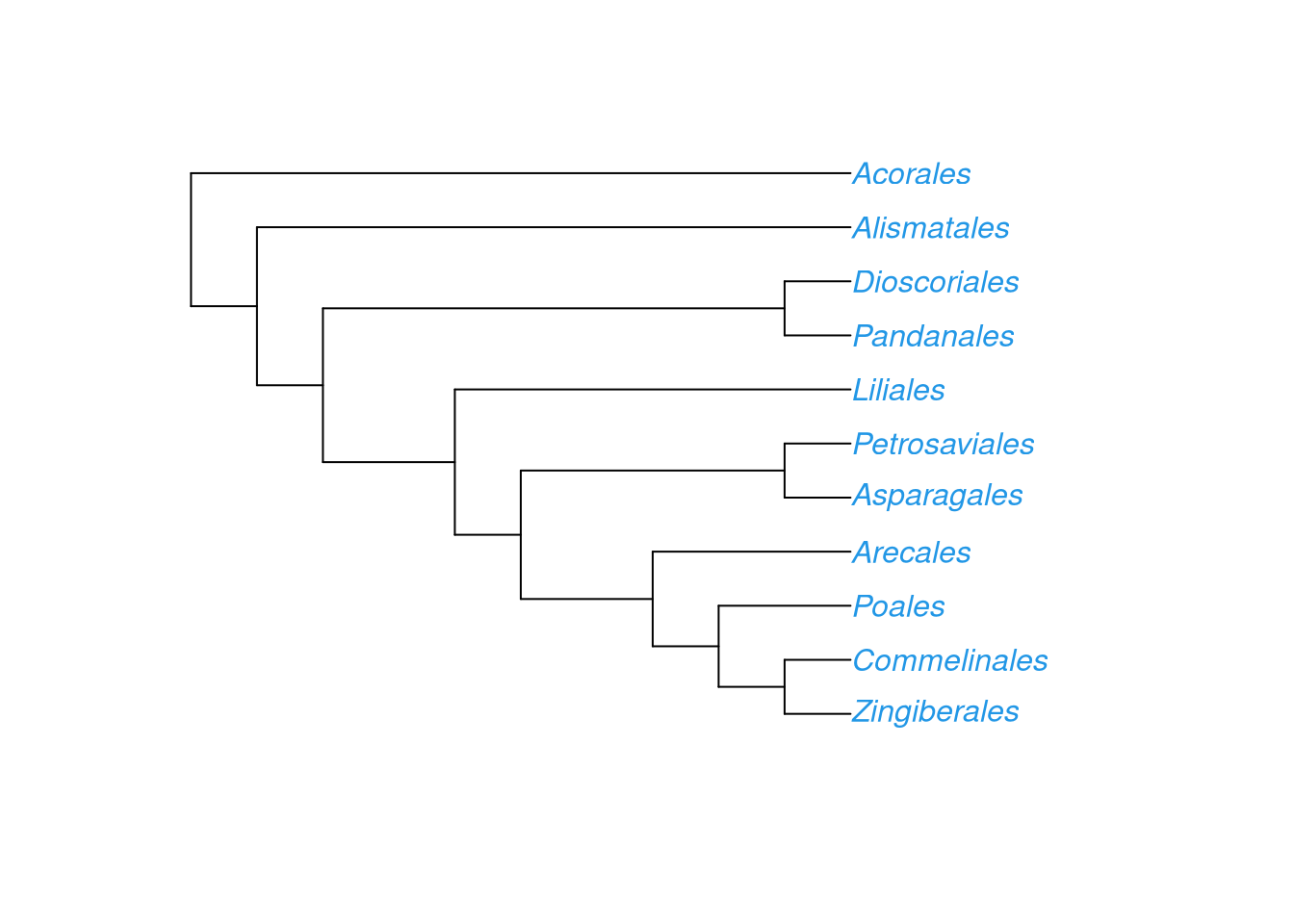

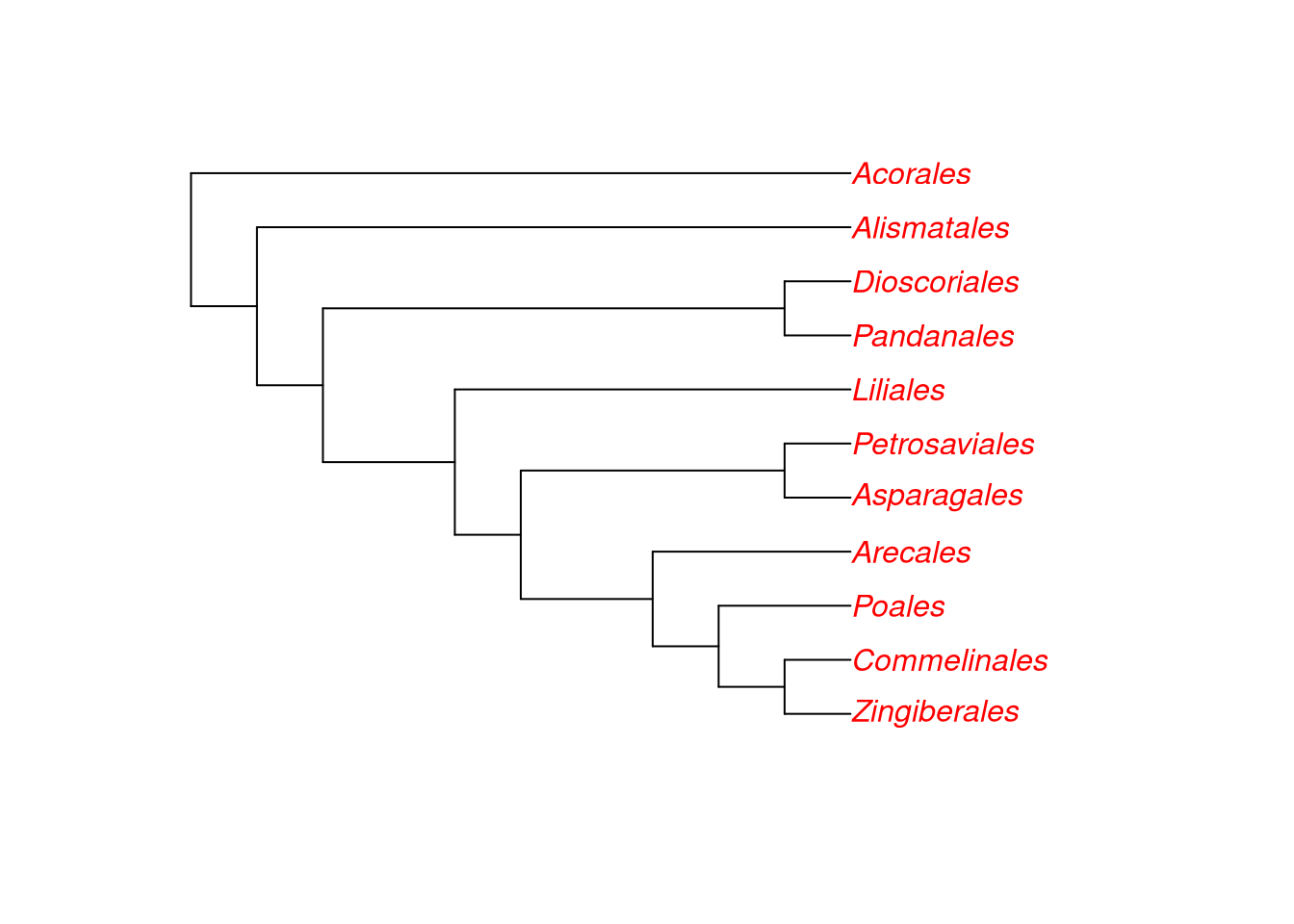

plot(Monocots, tip.color = "red")
plot(Monocots, tip.color = 0) # 0 = branco
plot(Monocots, tip.color = 4)

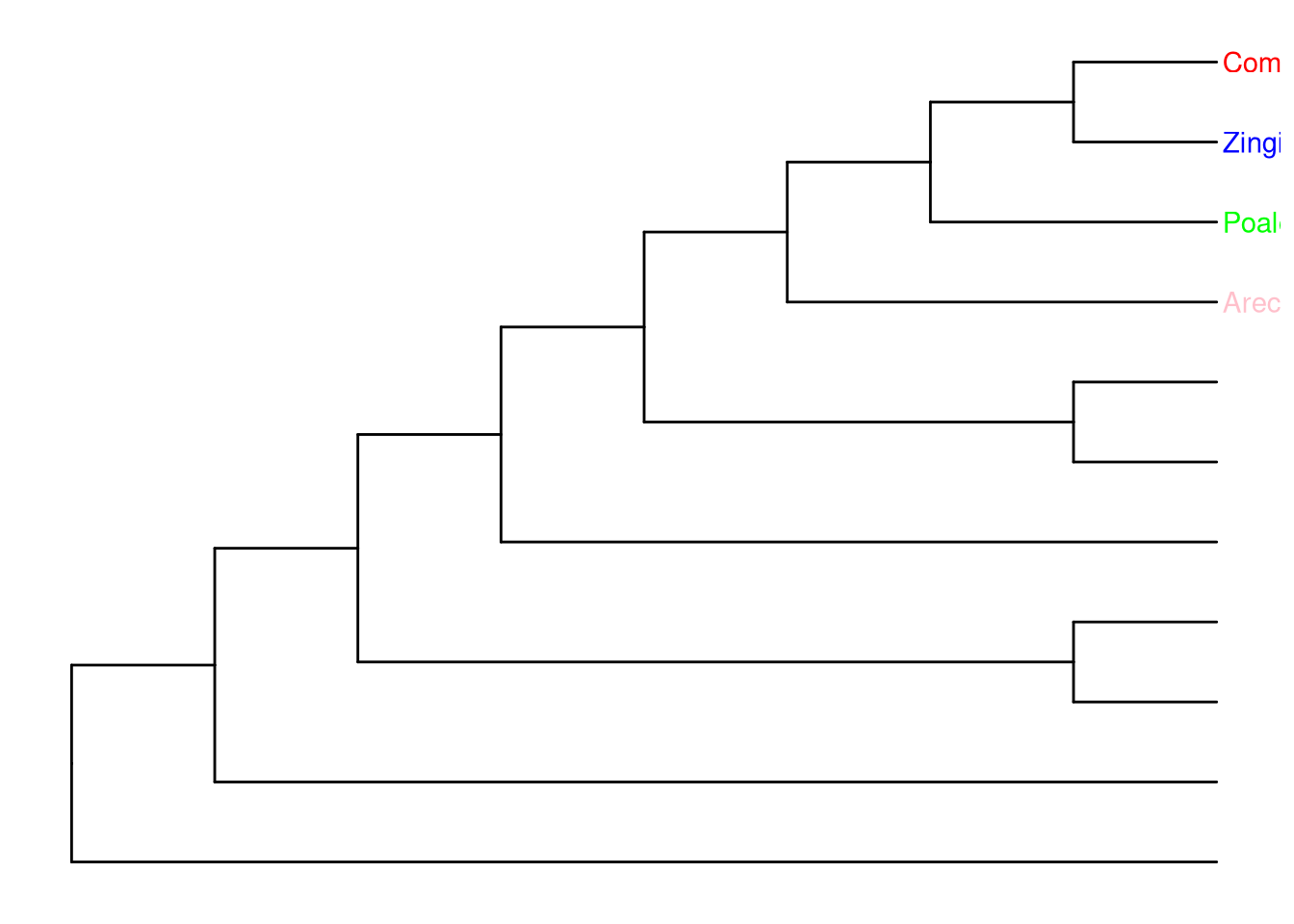

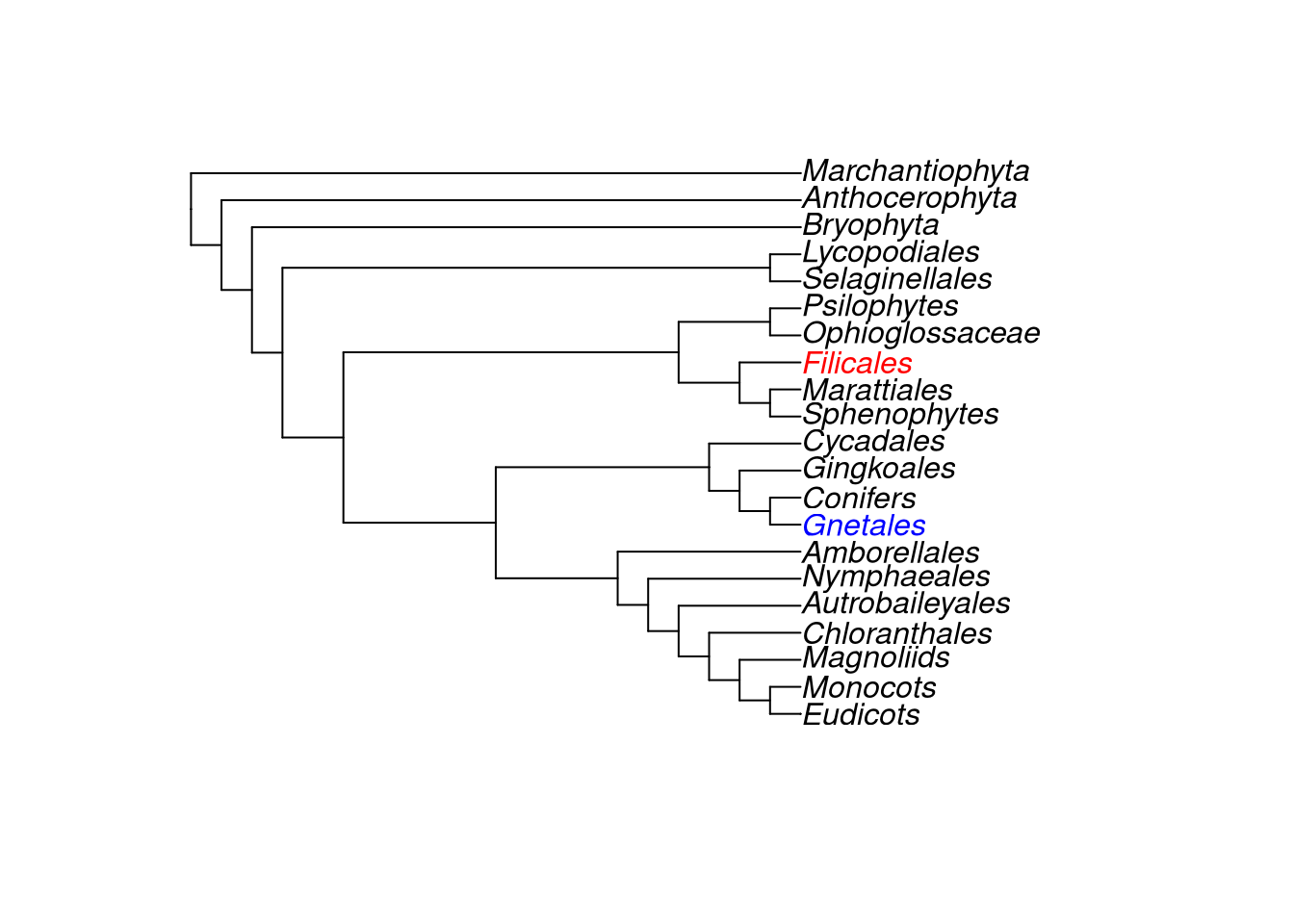

Vamos usar a função def() para especificar as cores dos nomes dos terminais, e também, vamos alterar a fonte:
def3 <- def(plants.tree$tip.label, Gnetales = "blue", Filicales = "red")
plot(plants.tree, tip.color = def3)
def4 <- def(plants.tree$tip.label, Gnetales = 2, Filicales = 4)
plot(plants.tree, font = def4)
Vamos alterar a cor dos terminais usando função rep():
plot(plants.tree)
tiplabels()

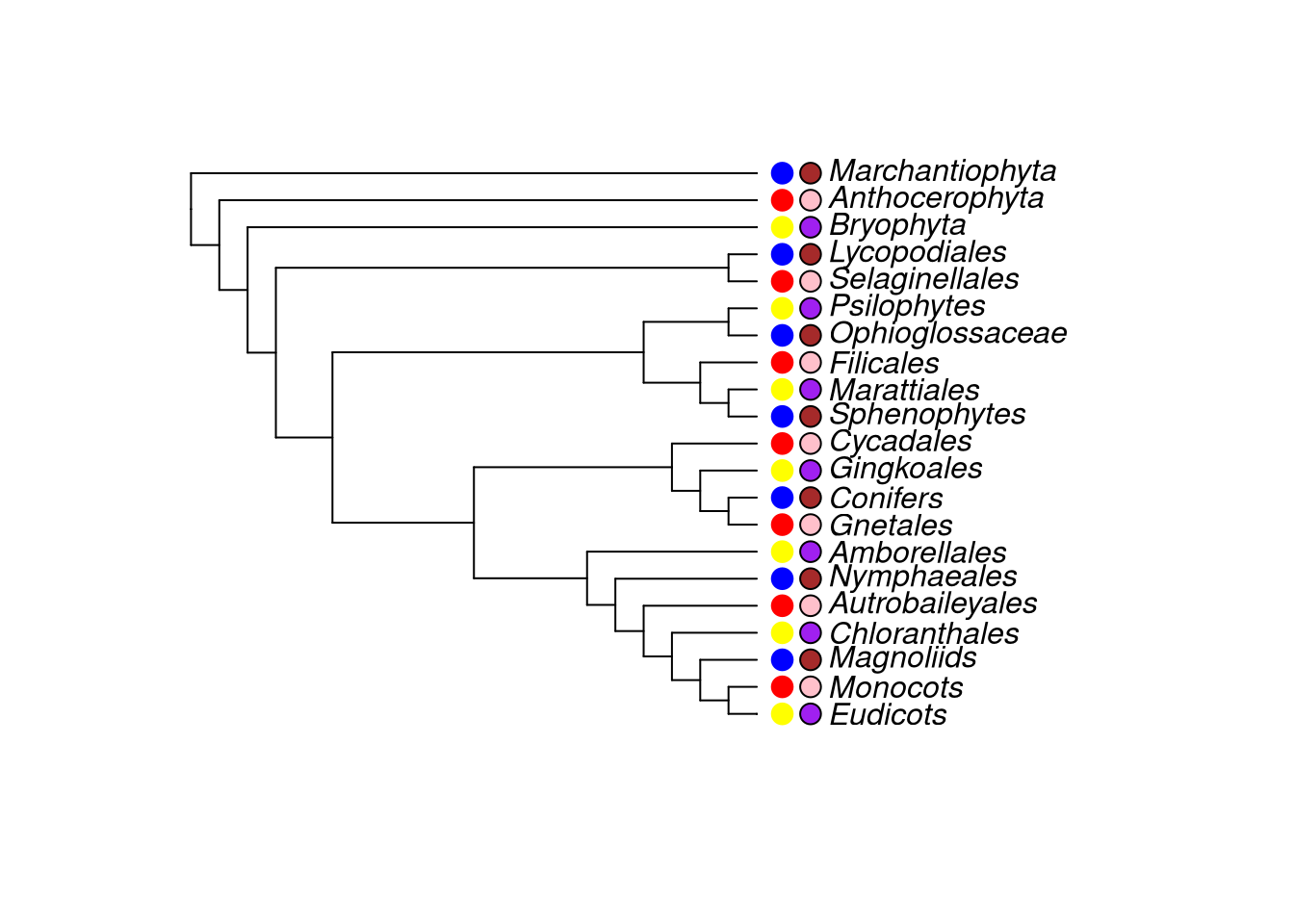

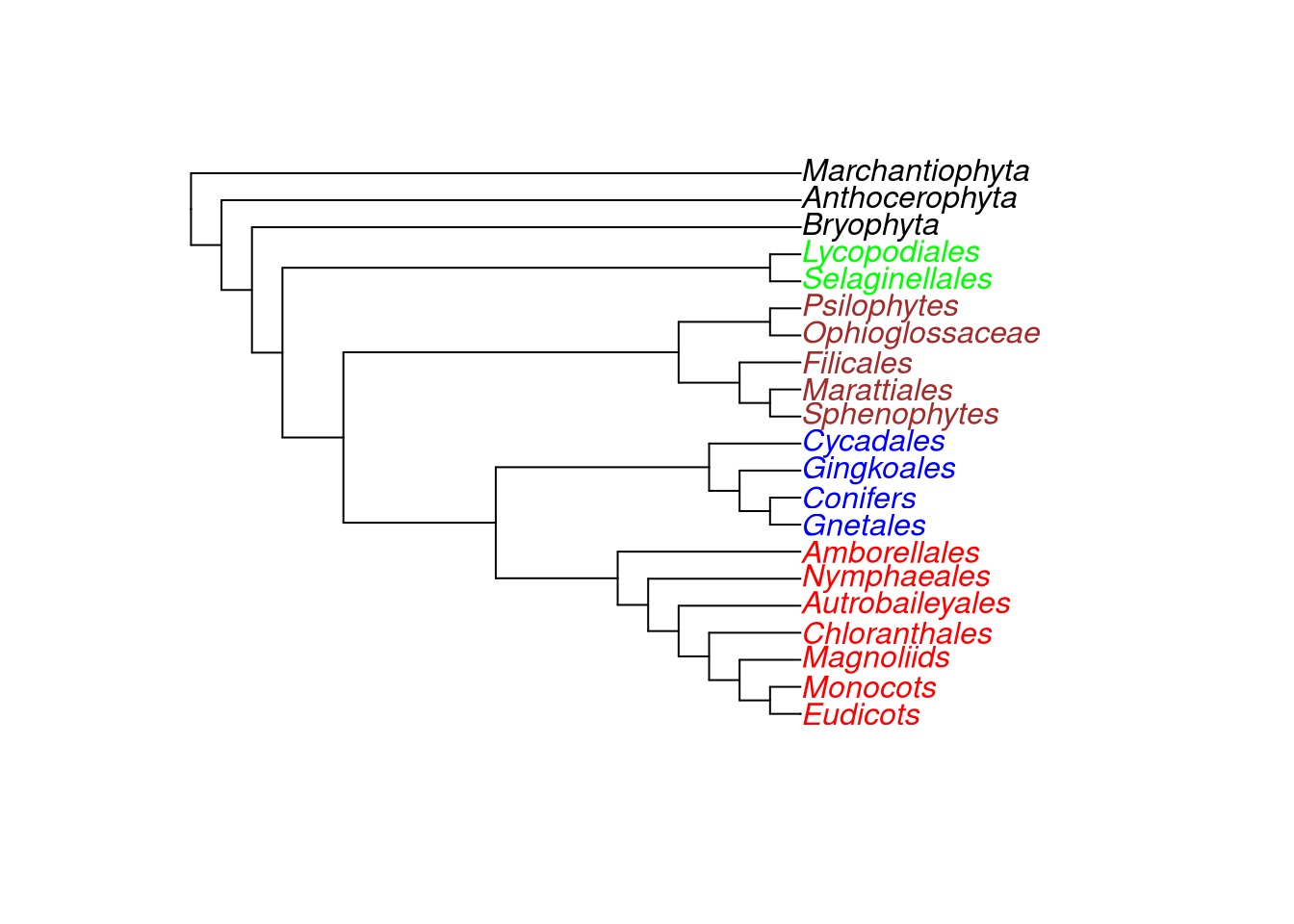

plot(plants.tree, tip.color = c(rep("red", 7), rep("blue", 4), rep("brown", 5), rep("green", 2), rep("black", 3), "yellow"))

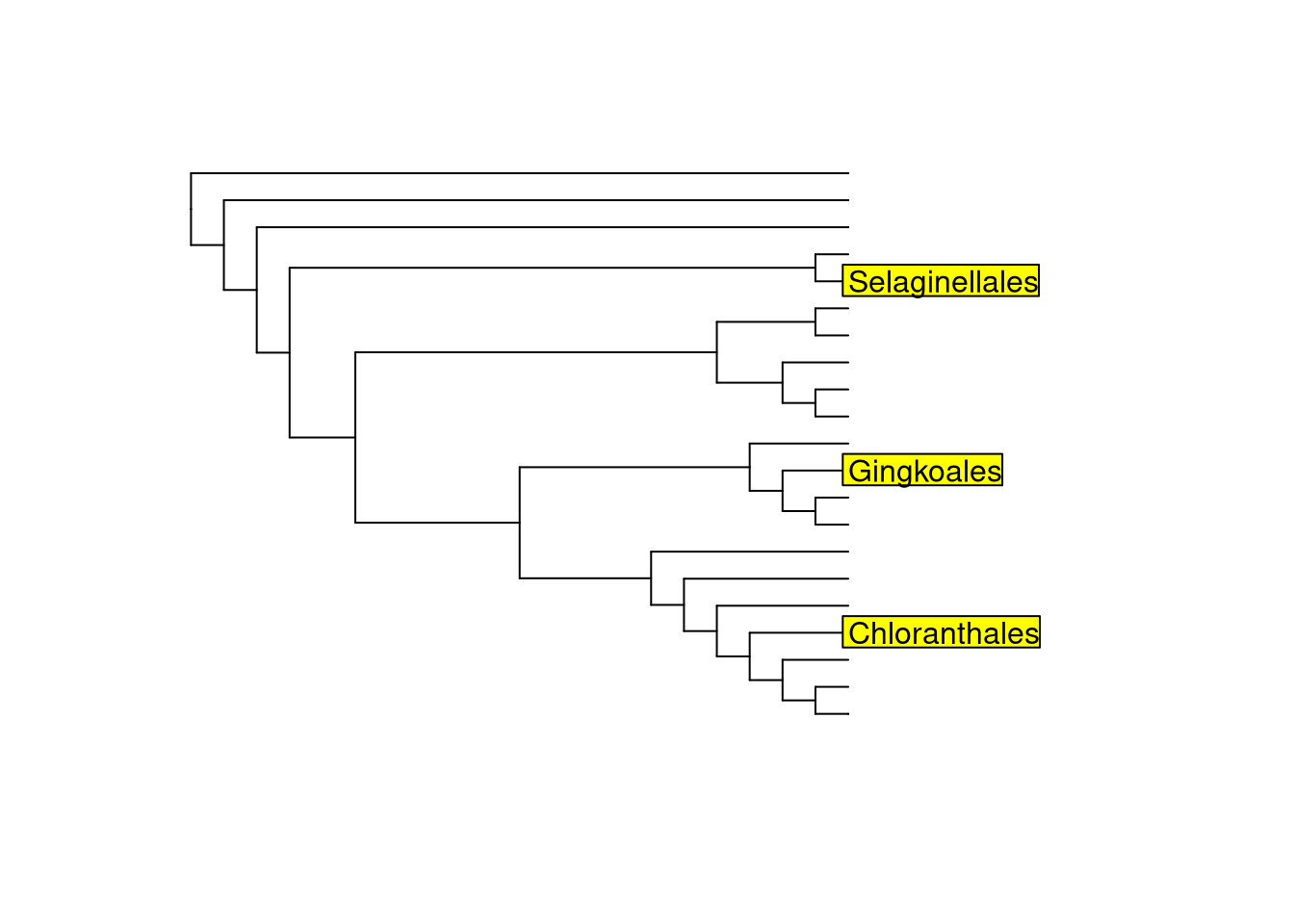

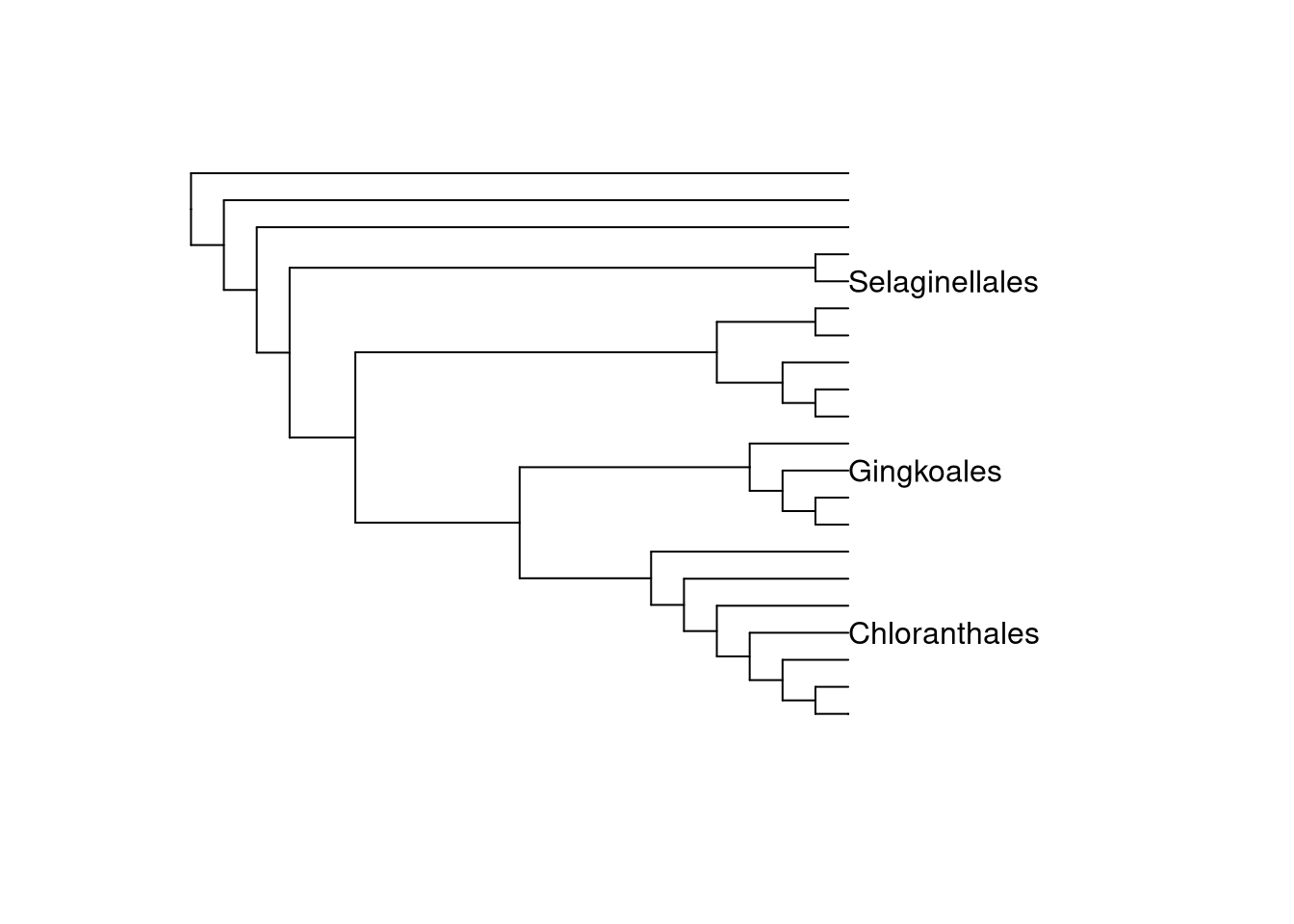

Inclua os nomes (tiplabels) apenas para determinados terminais:
plot(plants.tree)

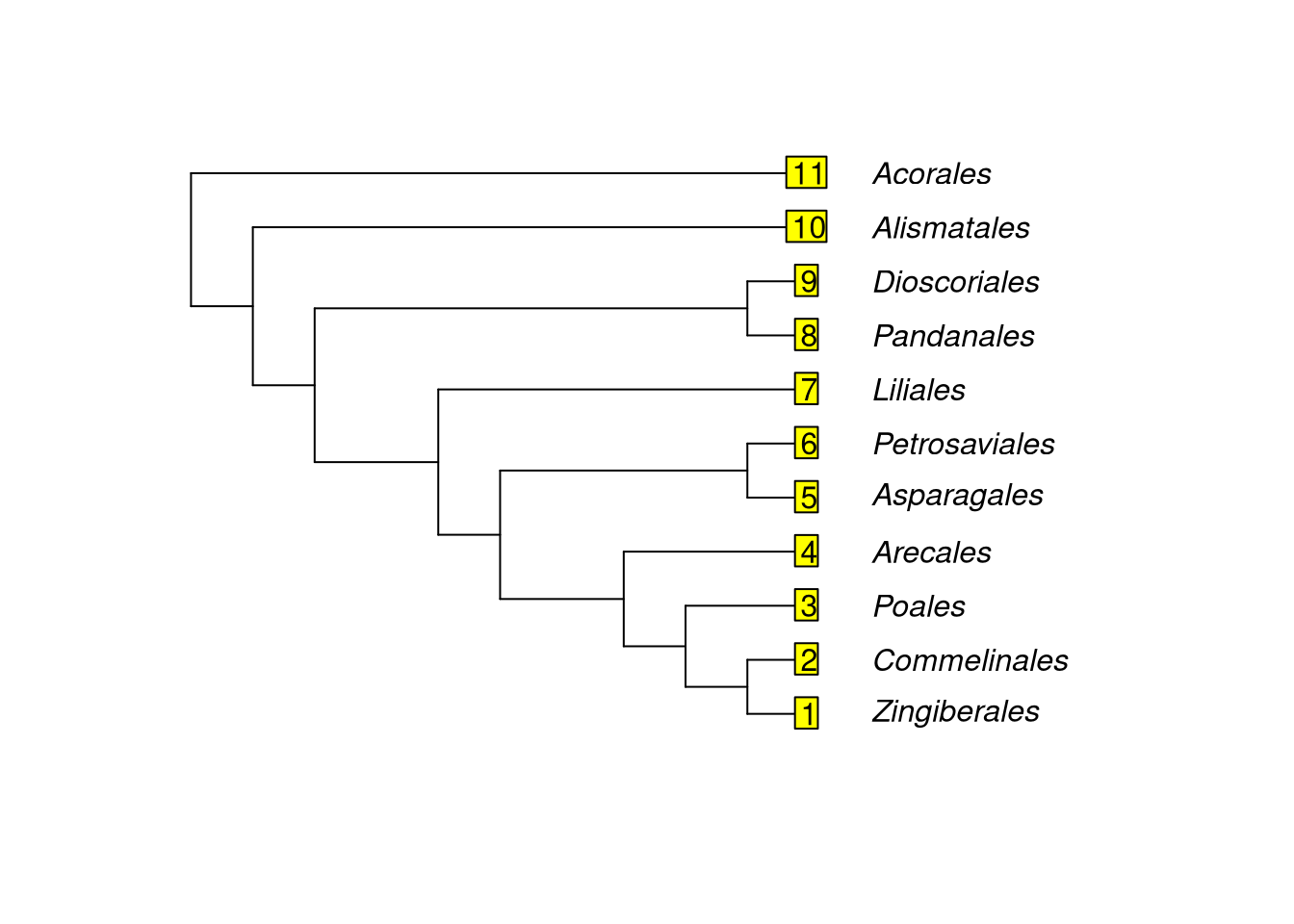

tiplabels()
i <- c(4, 10, 17)show.tip.label = FALSE), introduzir um recuo com o argumento x.lim, e plotar os nomes dos terminais com a função tiplabels():plot(plants.tree, show.tip.label = FALSE, x.lim = 30)
tiplabels(plants.tree$tip.label[i], i, adj = 0)
Retire o quadro em volta do nome com o argumento frame = “none”:
plot(plants.tree, show.tip.label = FALSE, x.lim = 30)
tiplabels(plants.tree$tip.label[i], i, adj = 0, frame = "none")
Plote diferentes tipos de símbolos terminais com a função tiplabels(). Com o argumento label.offset, afaste um pouco os nomes dos terminais da árvore:
plot(plants.tree, label.offset = 1)
tiplabels(tip = 1, pch = 20)
tiplabels(tip = 2, pch = 19)
tiplabels(tip = 3, pch = 18)
tiplabels(tip = 4, pch = 17)
tiplabels(tip = 5, pch = 16)
tiplabels(tip = c(6,7), pch = c(15,14))
Use também os argumentos cex, para aumentar ou diminuir o tamanho do símbolo, e adj, para afastar o símbolo na horizontal, da função tiplabels(); também altere a cor do fundo do símbolo com o argumento bg:
plot(plants.tree, label.offset = 2.5)
tiplabels(pch = 19, col = c("yellow", "red", "blue"), adj = 1.4, cex = 1.5)
tiplabels(pch = 21, bg = c("purple","pink","brown"), adj = 2.4, cex = 1.5)
Plote um símbolo nos terminais interativamente na área de plotagem: (Não esqueça de retirar o símbolo # da frente de cada linha)
# f <- function(col) {
# o <- identify(plants.tree)
# tiplabels(tip=o$tips, pch = 19, col = col)
# }
# f("red") # Clique no terminal para adicionar o símbolo
# f("green") # Faça o mesmoPlote os números associados aos nós com a função nodelabels():
plot(plants.tree)
nodelabels()
Enraizar uma árvore com função root():
plot(root(plants.tree, 4)) # Enraizando o nó número 4.Warning in min(x): nenhum argumento não faltante para min; retornando InfWarning in max(x): nenhum argumento não faltante para max; retornando -Inf
Rotacionar uma árvore com função rotate():
plot(plants.tree)
plot(ape::rotate(plants.tree, 25))
# OBS: O comando "ape::rotate" é um chamamento específico da função rotate do pacote ape. Portanto, os operadores "::" vindos após o nome de um pacote, define a exata função do pacote. Isso é especialmente útil para não precisar carregar o pacote inteiro ou quando existe duplicidade de nome de funções entre pacotes distintos.Plote diferentes símbolos nos nós:
plot(Monocots)

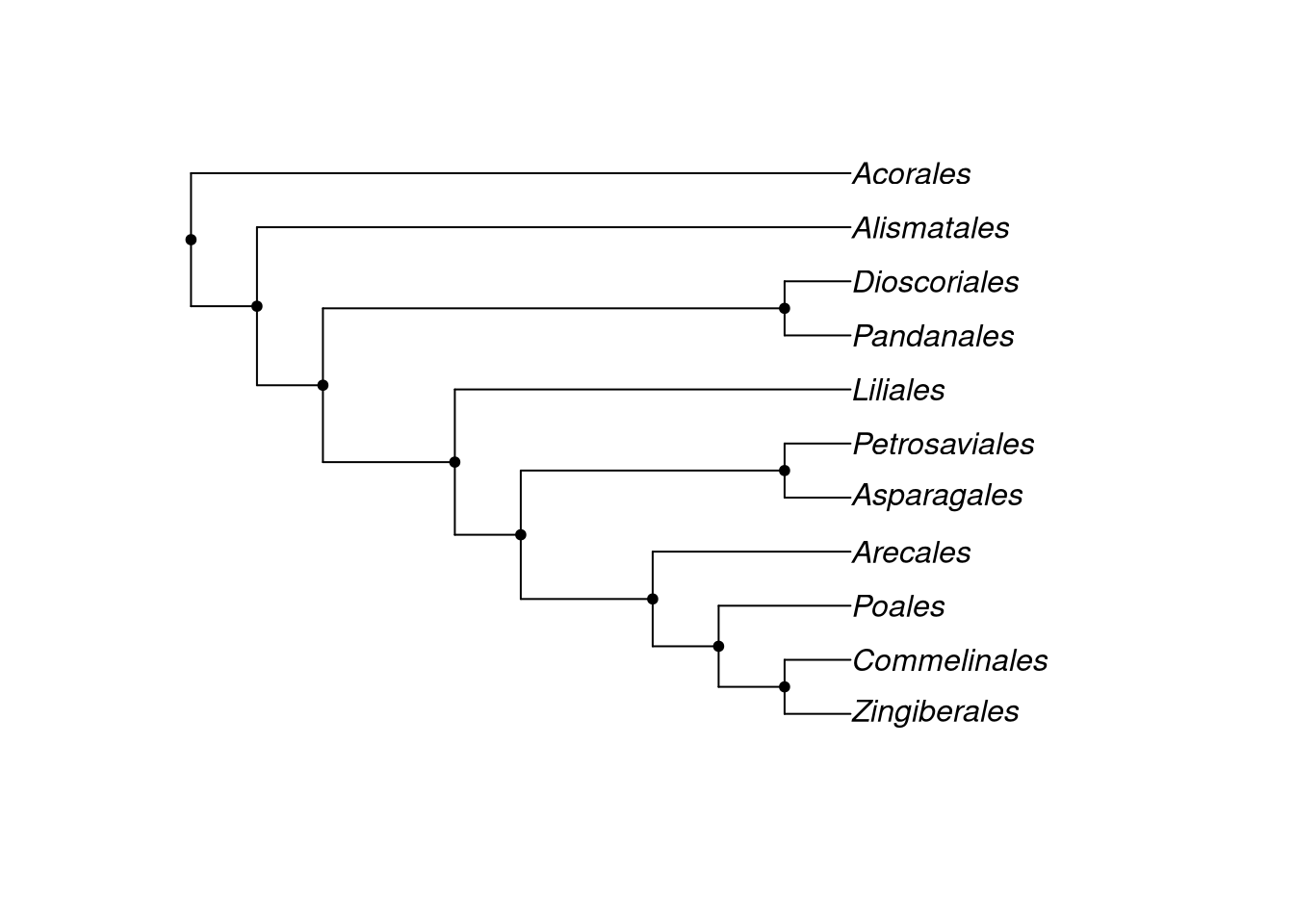

nodelabels(pch = 20)

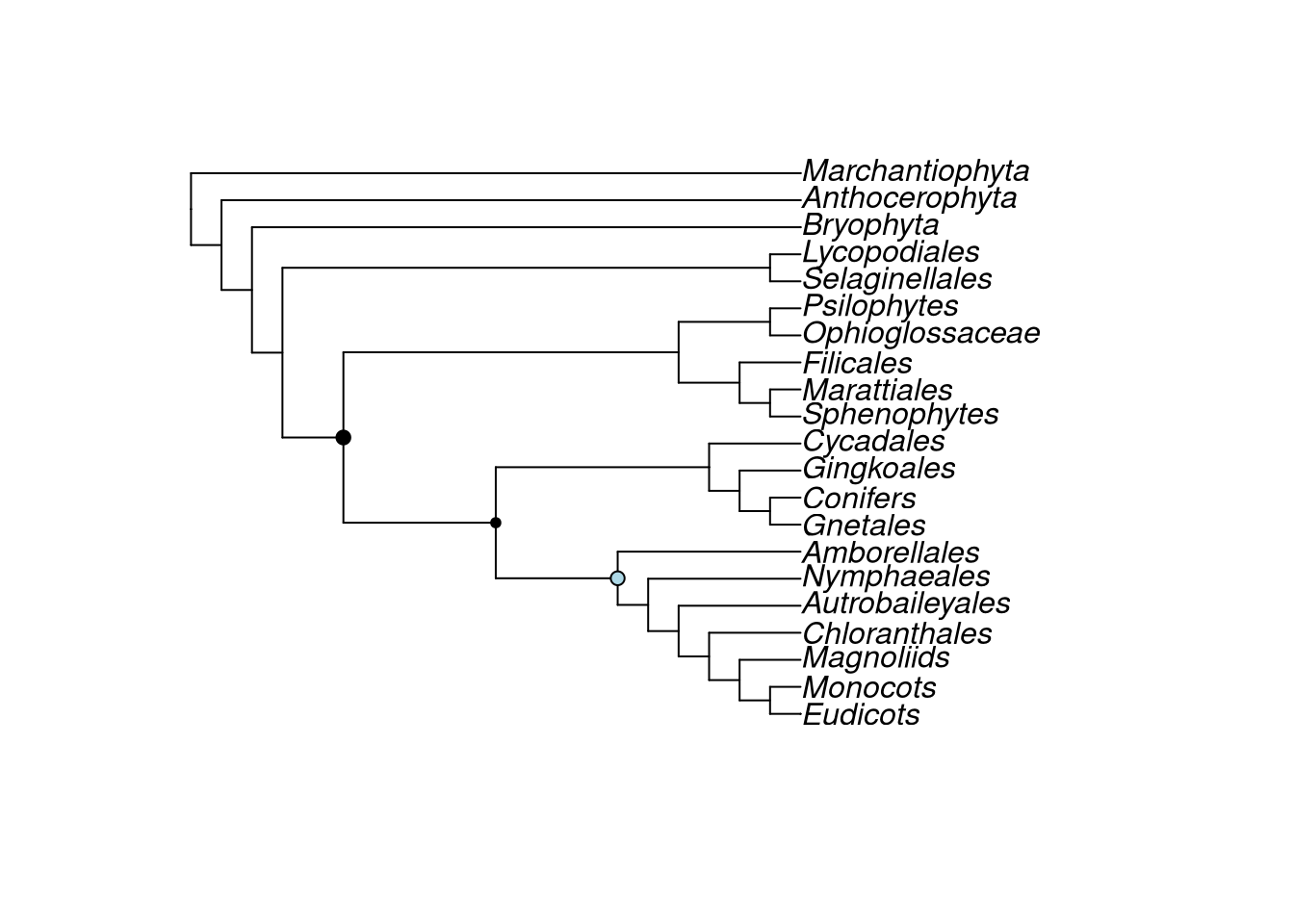

Plote diferentes símbolos nos nós determinados:
plot(plants.tree)
nodelabels(node = 27, pch = 19)
nodelabels(node = 28, pch = 20)
nodelabels(node = 29, pch = 21)
Plote um símbolo nos nós interativamente: (Retire os símbolos de # para rodar as linhas de comando)
# f2 <- function(col) {
# o <- identify(Monocots)
# tiplabels(node=o$nodes, pch = 19, col = col)
# }
# f2("yellow") # Clique no terminal para adicionar o símbolo
# f2("blue") # Faça o mesmolibrary(phylocanvas)
tree <- read.tree(text = "(A:2, B:2, (C:1, D:1) E:1) F;")
phylocanvas(tree)O pacote phytools foi desenvolvido por Liam J. Revell.
Carregue o pacote:
library(phytools)Plote a árvore com a função plotTree():

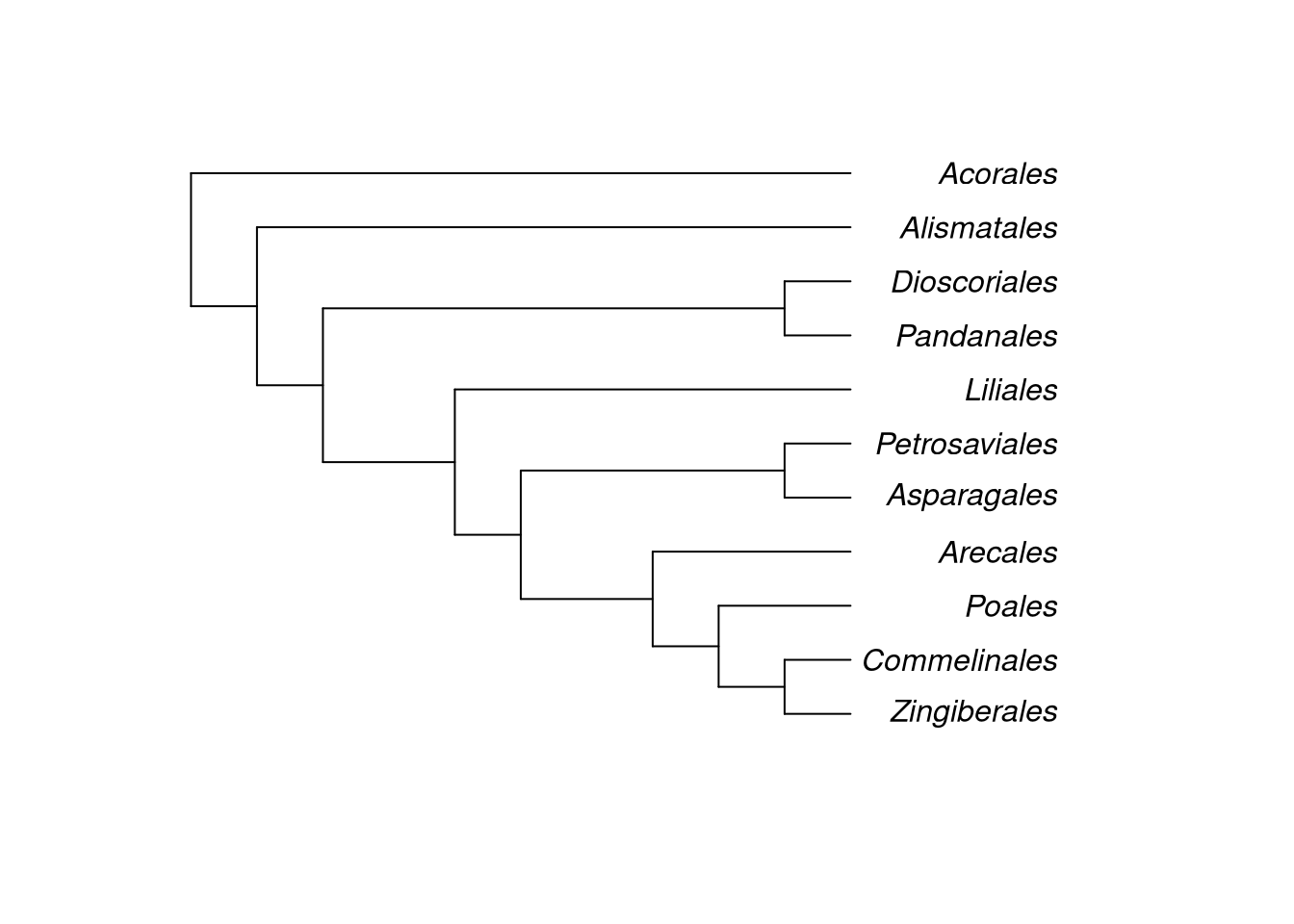

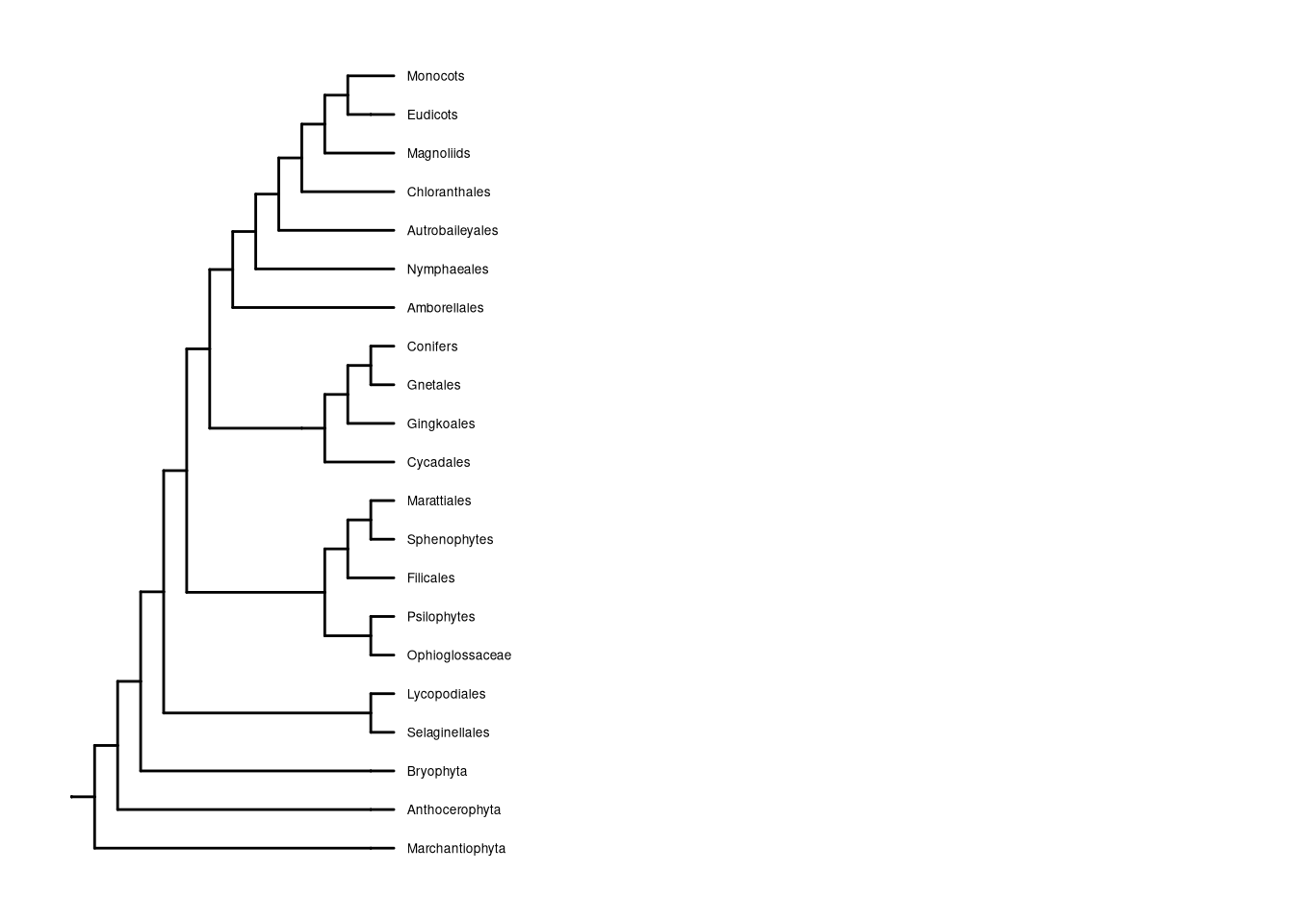

plotTree(plants.tree)

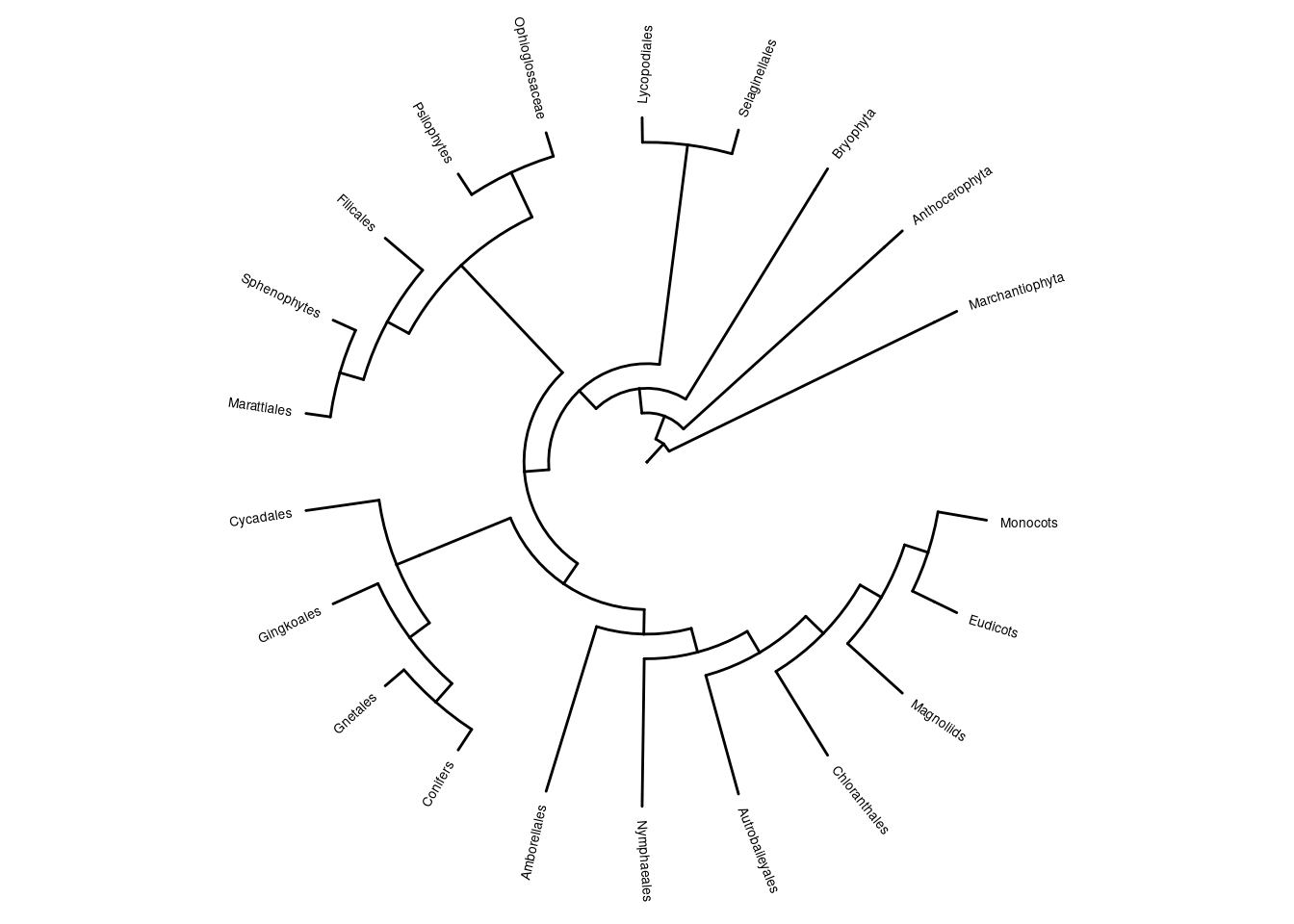

Altere o tipo de árvore com o argumento type (phylogram [Default]; fan; cladogram); o tamanho da fonte com o argumento fsize; e o estilo da fonte com ftype (reg = regular [default]; i = itálico; b = negrito; bi = itálico e negrito):
plotTree(plants.tree, type = "fan", fsize = 1, ftype = "i", offset=1)
Plote uma árvore com as bordas arredondadas com a função roundPhylogram:
roundPhylogram(plants.tree)
Aplicar organização em escada nos clados com a função ladderize():
plot(ladderize(plants.tree))
plot(ladderize(plants.tree, FALSE))
Rotacione determinados nós com a função rotateNodes():
rt.15 <- rotateNodes(Monocots, 15)
plotTree(rt.15, node.numbers = T)
Rotacionando toda a árvore:
rt.all <- rotateNodes(Monocots, "all")
plotTree(rt.all, node.numbers = T)
Enraize a árvore a partir de um determinado nó:

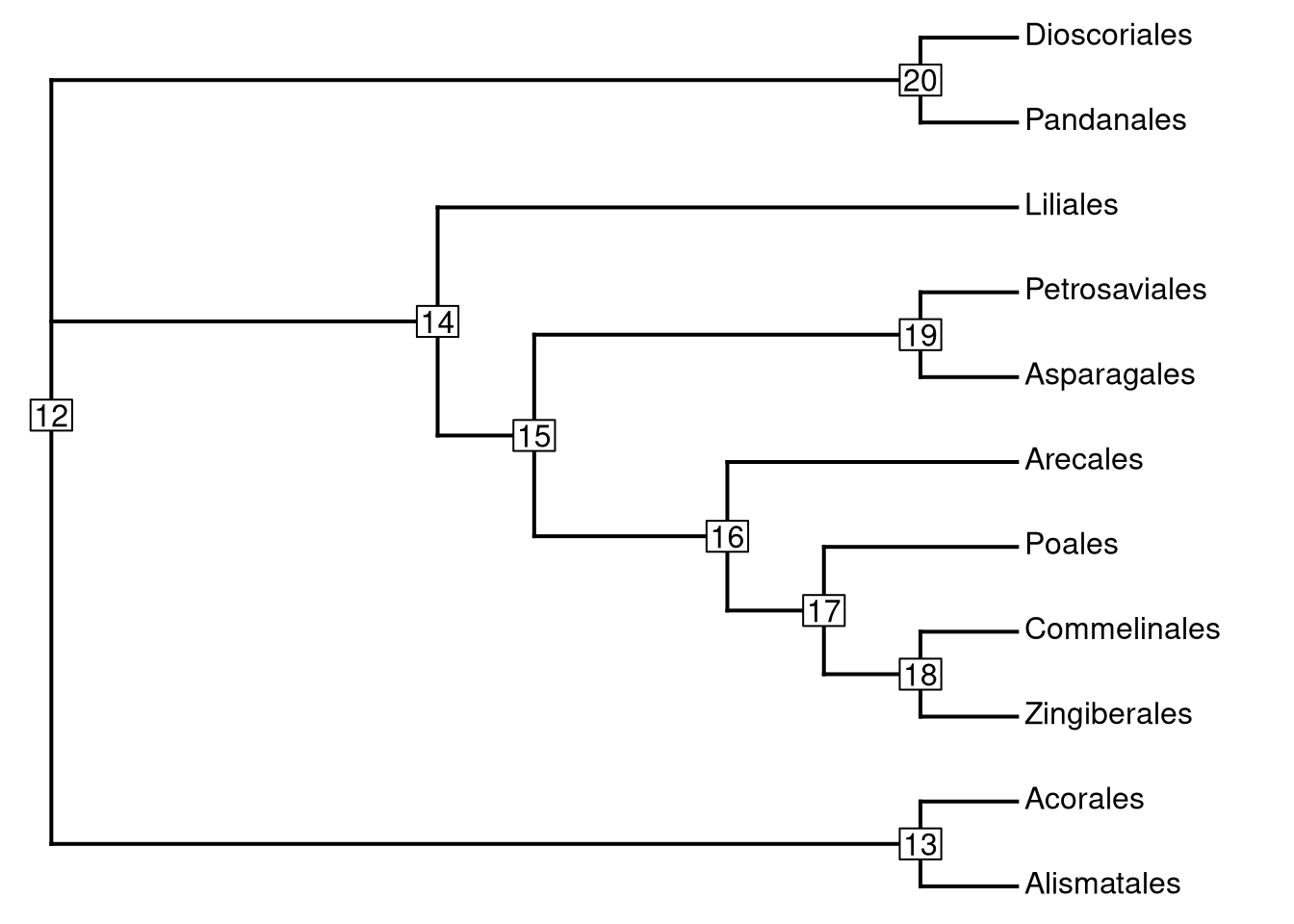

rr.13 <- root(Monocots, node = 13)
plotTree(rr.13, node.numbers = T)
rr.14 <- root(Monocots, node = 14)
plotTree(rr.14, node.numbers = T)
Enraize a árvore interativamente: (Retire os operadores # da frente dos comandos)
# rr.interactive <- reroot(tree, interactive = TRUE)
# plotTree(rr.interactive, node.numbers = T)Compare a topologia das árvores com a função all.equal():
# A árvore rotacionada é igual à original?
all.equal(Monocots, rt.all)[1] TRUE# A árvore reenraizada é igual à original?
all.equal(Monocots, rr.13)[1] FALSE# As árvores original e reenraizada tornadas não-enraizadas são iguais:
all.equal(unroot(Monocots), unroot(rr.13))[1] TRUECorte uma árvore ao meio, plotando-a em duas colunas, com função splitplotTree. A função rcoal gera árvores aleatórias com número determinado de terminais:

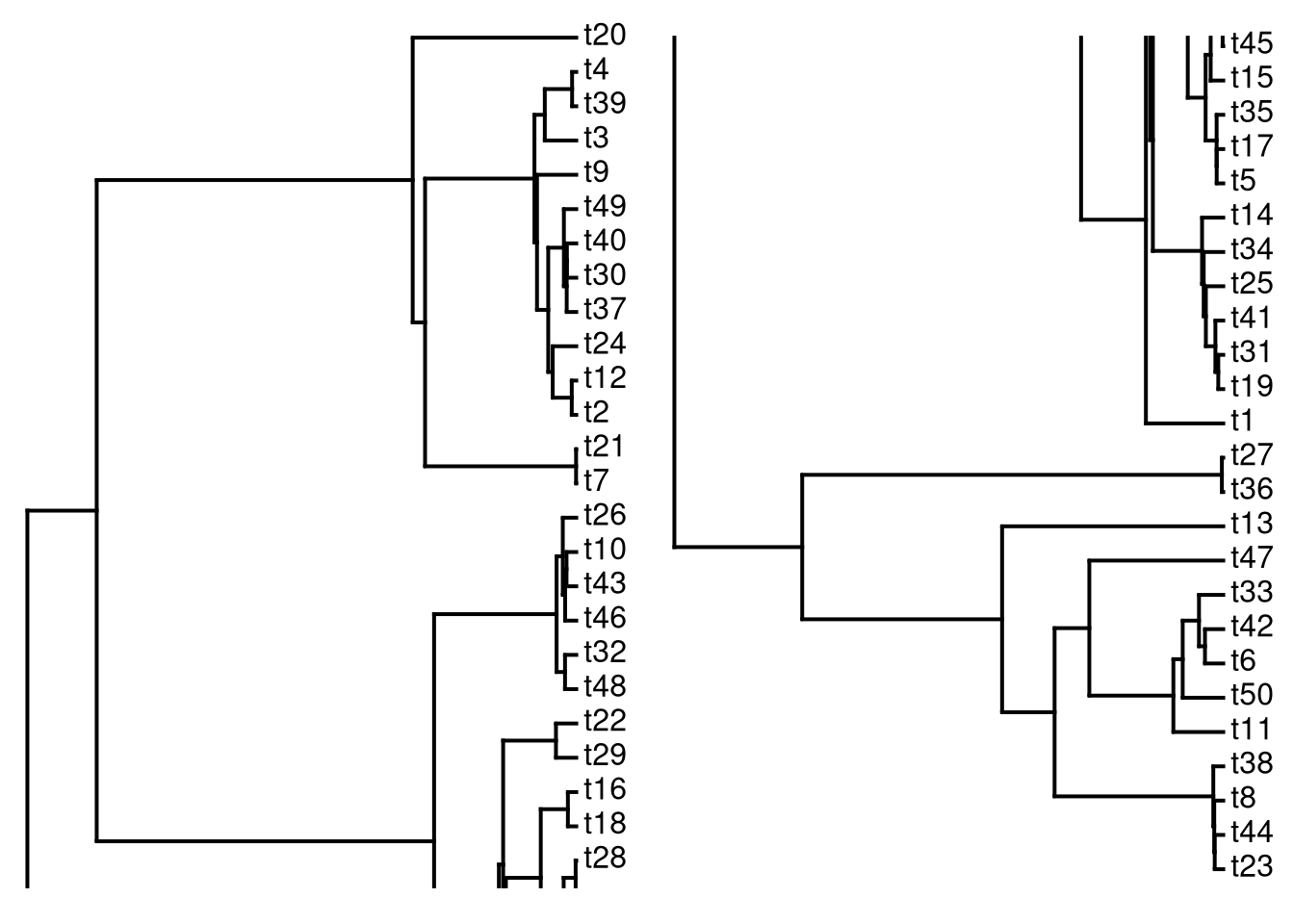

trees <- rcoal(50)
splitplotTree(trees)
Altere a espessura dos ramos com o argumento lwd:
plotTree(Monocots, lwd = 3)
Plote a árvore sem os terminais:

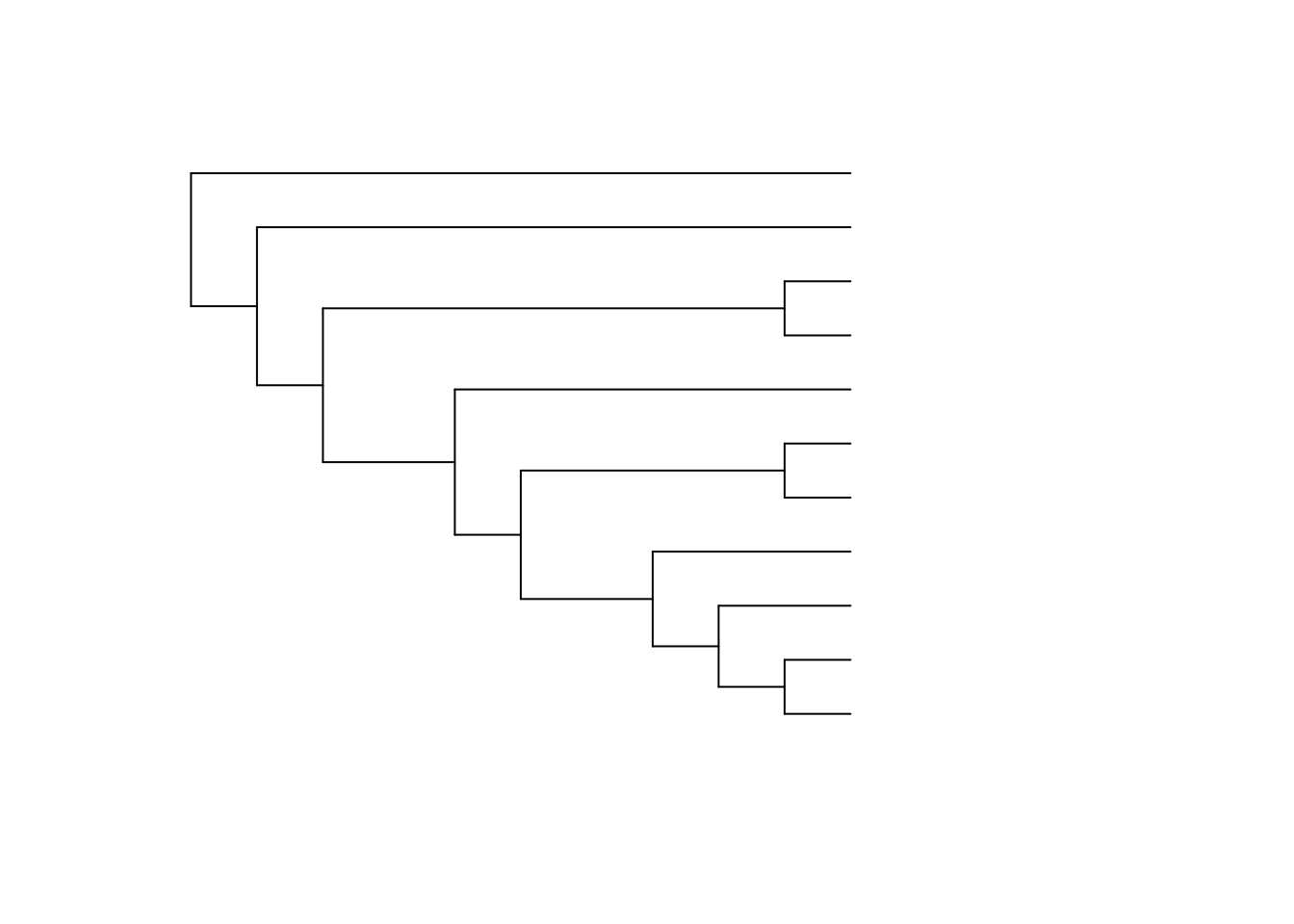

plotTree(plants.tree, ftype = "off")
Afaste os nomes dos terminais da árvore com o argumento offset:
plotTree(plants.tree, offset = 1)
Descobra o número dos terminais:
species <- c("Magnoliids", "Gingkoales")
ts <- sapply(species, grep, plants.tree$tip.label)
tsMagnoliids Gingkoales
3 10 plants.tree$tip.label[ts][1] "Magnoliids" "Gingkoales"Adicione uma seta em determinados terminais:
plotTree(plants.tree, type = "fan", offset=1)
add.arrow(plants.tree, tip = ts, arrl = 0.3, hedl = 0.1)
Retire terminais determinados terminais:
drop.species <- drop.tip(plants.tree, species)
plotTree(drop.species, type = "fan", ftype = "i", offset=1)
O pacote ggtree
Carregue os pacotes:
library(ggtree)
library(ggplot2)Plote a árvore com a função ggtree():
ggtree(plants.tree)
Escolha o tipo de árvore com o argumento layout: (Default: “rectangular)
ggtree(plants.tree, layout = "rectangular")
ggtree(plants.tree, layout = "slanted")
ggtree(plants.tree, layout = "circular")
ggtree(plants.tree, layout = "radial")
ggtree(plants.tree, layout = "equal_angle")
ggtree(plants.tree, layout = "daylight")Average angle change [1] 0.070683196252539Average angle change [2] 0.0231394088195457
ggtree(plants.tree, layout = "fan", open.angle = 120)Scale for y is already present.
Adding another scale for y, which will replace the existing scale.
Gire a árvore do tipo circular com a função rotate_tree():
ggtree(plants.tree, layout = 'circular')
rotate_tree(ggtree(plants.tree, layout = 'circular'), 60)Coordinate system already present.
ℹ Adding new coordinate system, which will replace the existing one.
Aplicar a ordenação em escada (ladderize):
ggtree(plants.tree, ladderize = FALSE)
ggtree(plants.tree, ladderize = TRUE)
Altere a cor do fundo com função theme_tree(). O operador + adiciona diferentes funções na mesma plotagem:
ggtree(plants.tree) + theme_tree()
ggtree(plants.tree) + theme_tree(bgcolor = "gray")
ggtree(plants.tree) + theme_tree(bgcolor = "lightblue")
Altere a direção da árvore com as funções scale_x_reverse() e coord_flip() do pacote ggplot2:

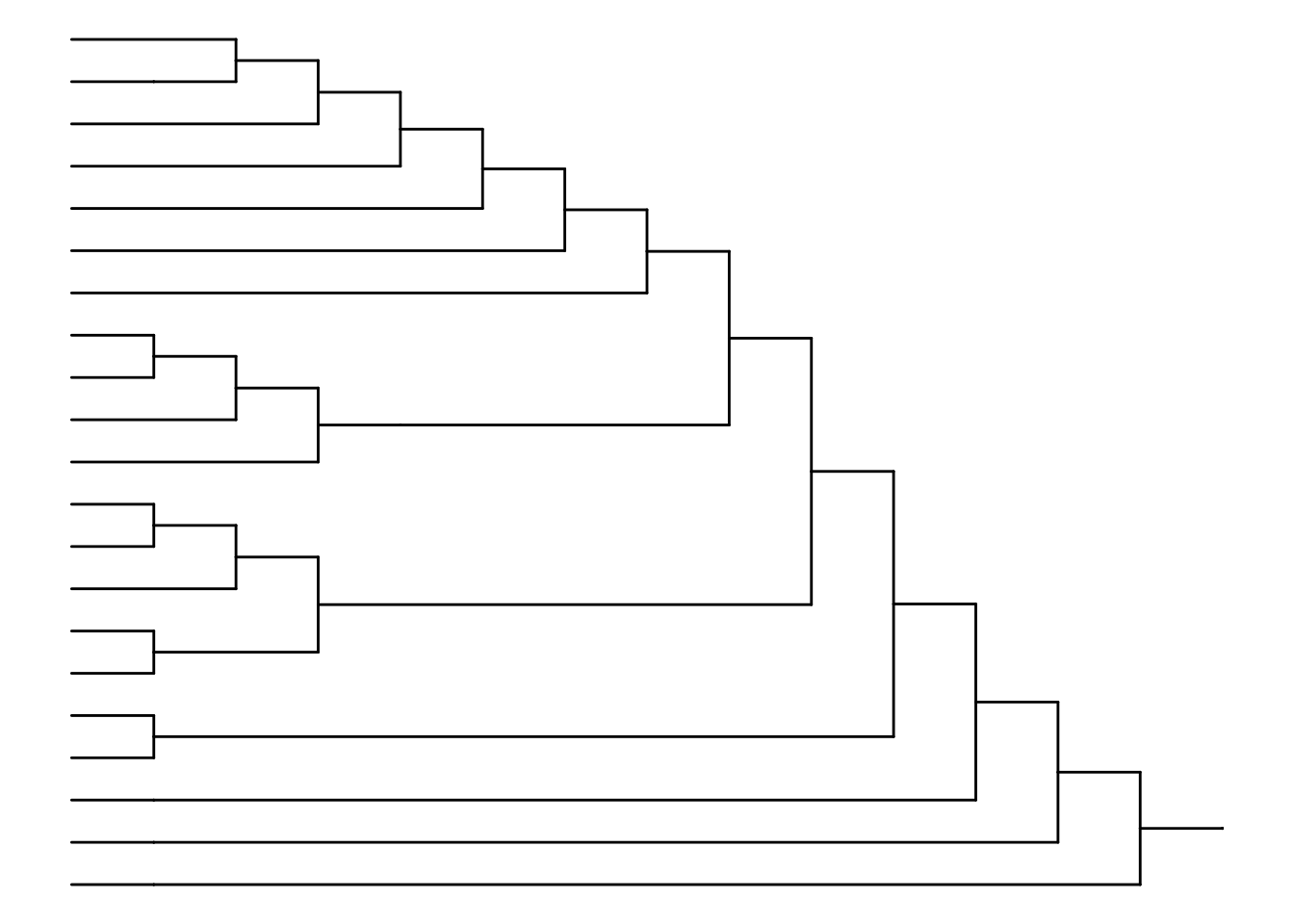

ggtree(plants.tree) + scale_x_reverse()
ggtree(plants.tree) + coord_flip()
ggtree(plants.tree) + scale_x_reverse() + coord_flip()
Defina o tamanho da árvore com a função coord_cartesian do pacote ggplot:

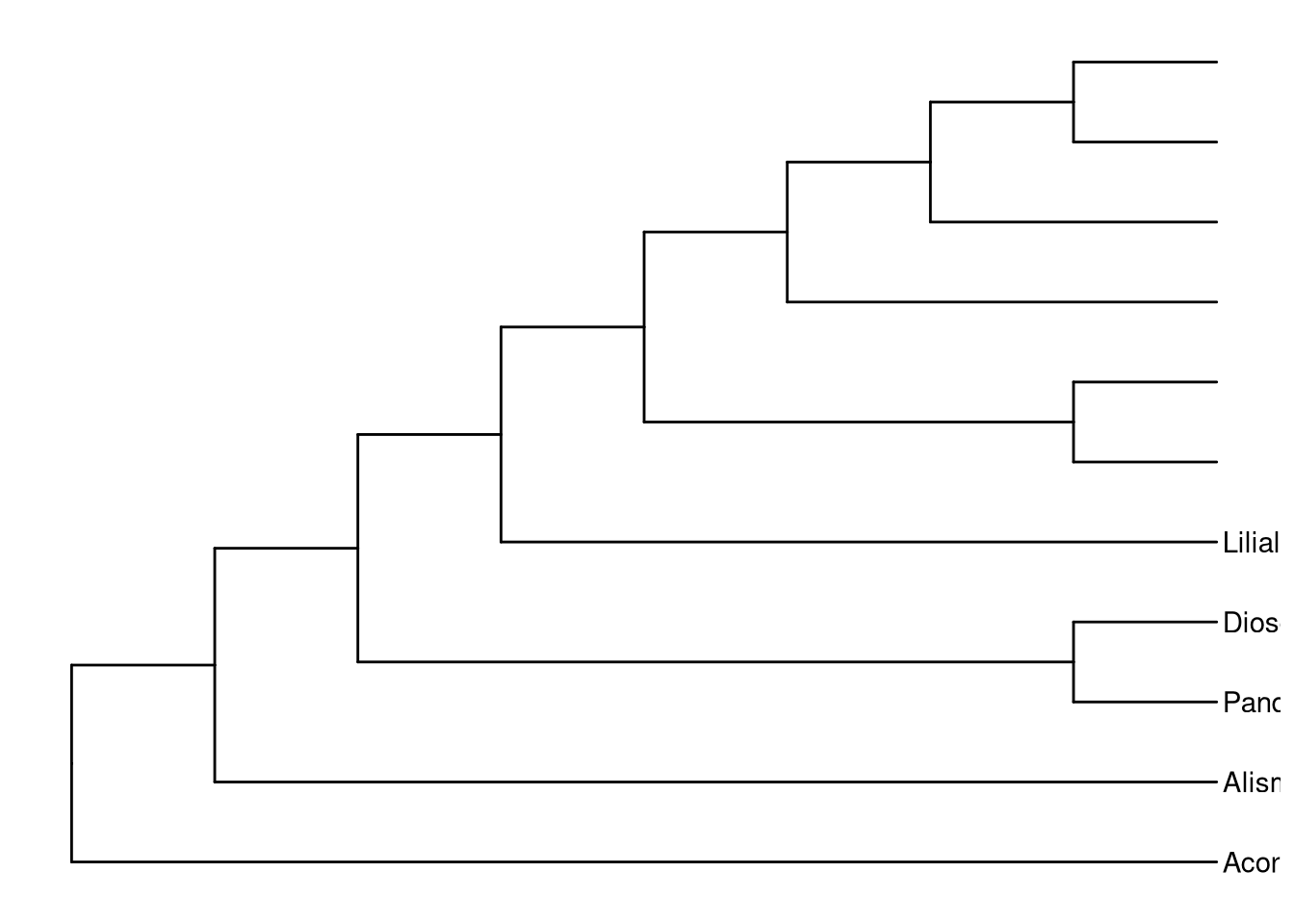

ggtree(plants.tree) + coord_cartesian(xlim = c(0, 50), ylim = c(0, 22))

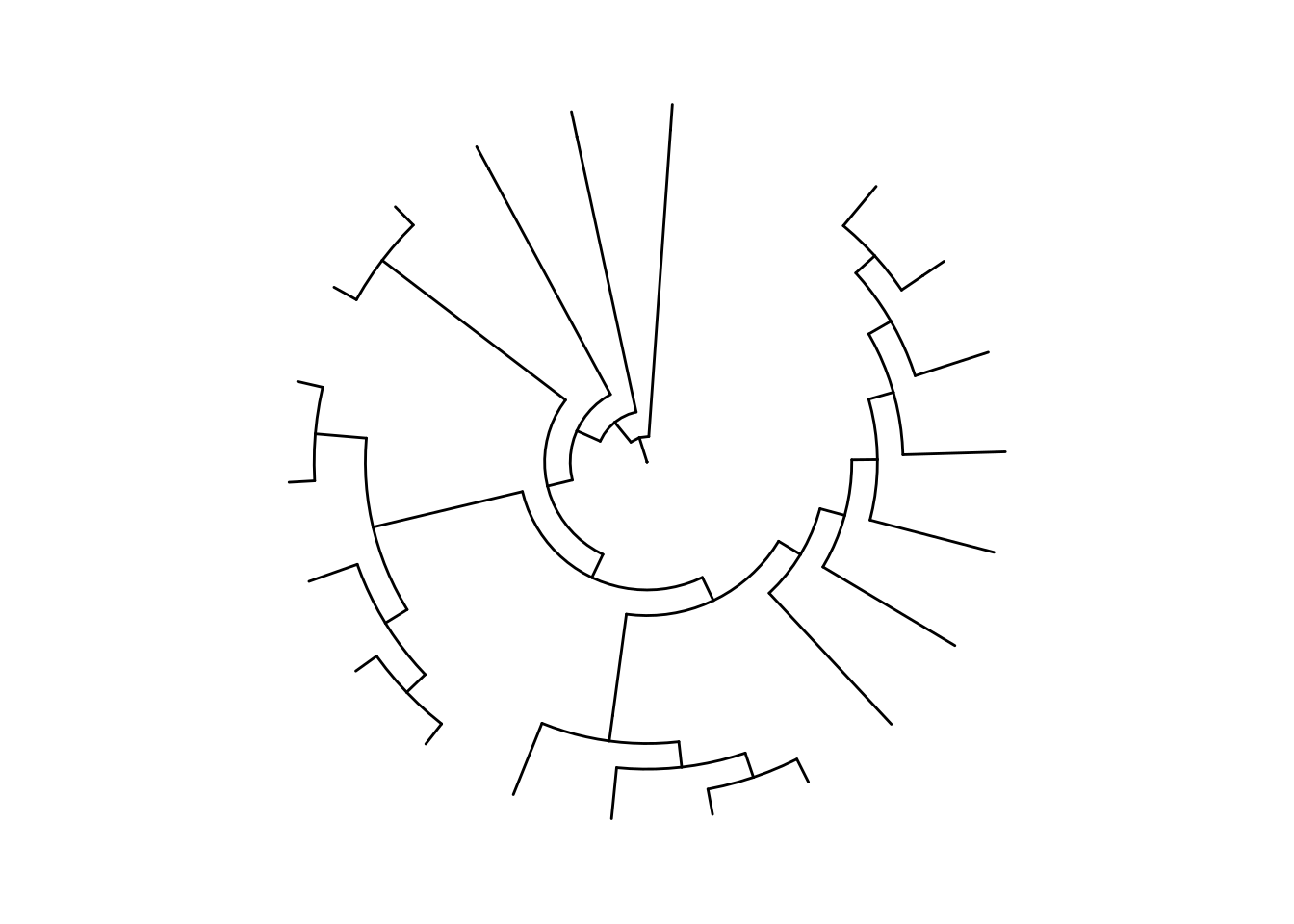

Defina o limite do eixo x com função xlim():
ggtree(plants.tree, layout='circular') + xlim(-20, 15)
Adicionando escala com a função geom_treescale():

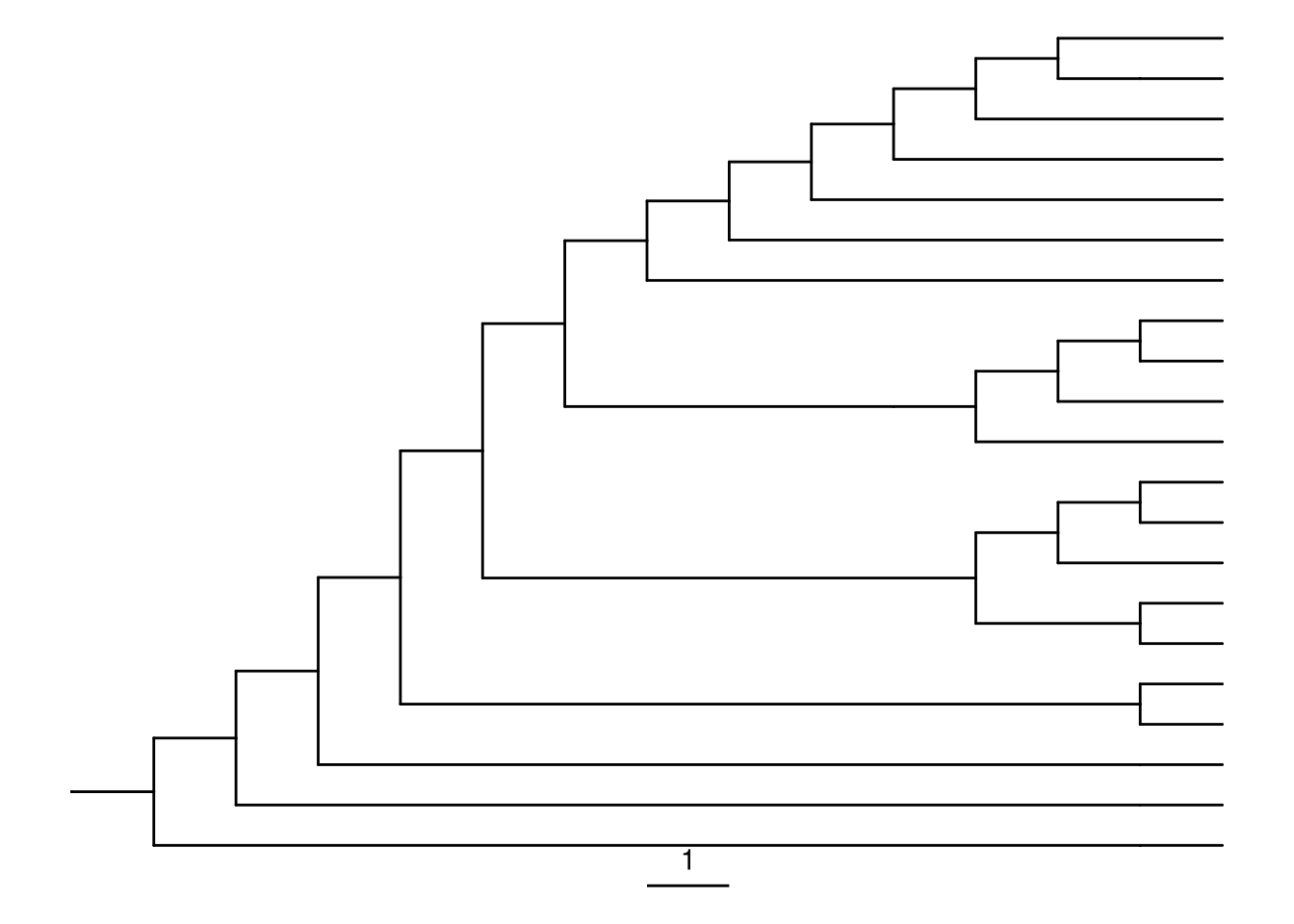

ggtree(plants.tree) + geom_treescale()
Altere os parâmetros da escala com argumentos específicos:
ggtree(plants.tree) + geom_treescale(x = 1, y = 20, width = 1, color = 'red', fontsize = 4, linesize = 2, offset = 1)
Coloque textos nos ramos:

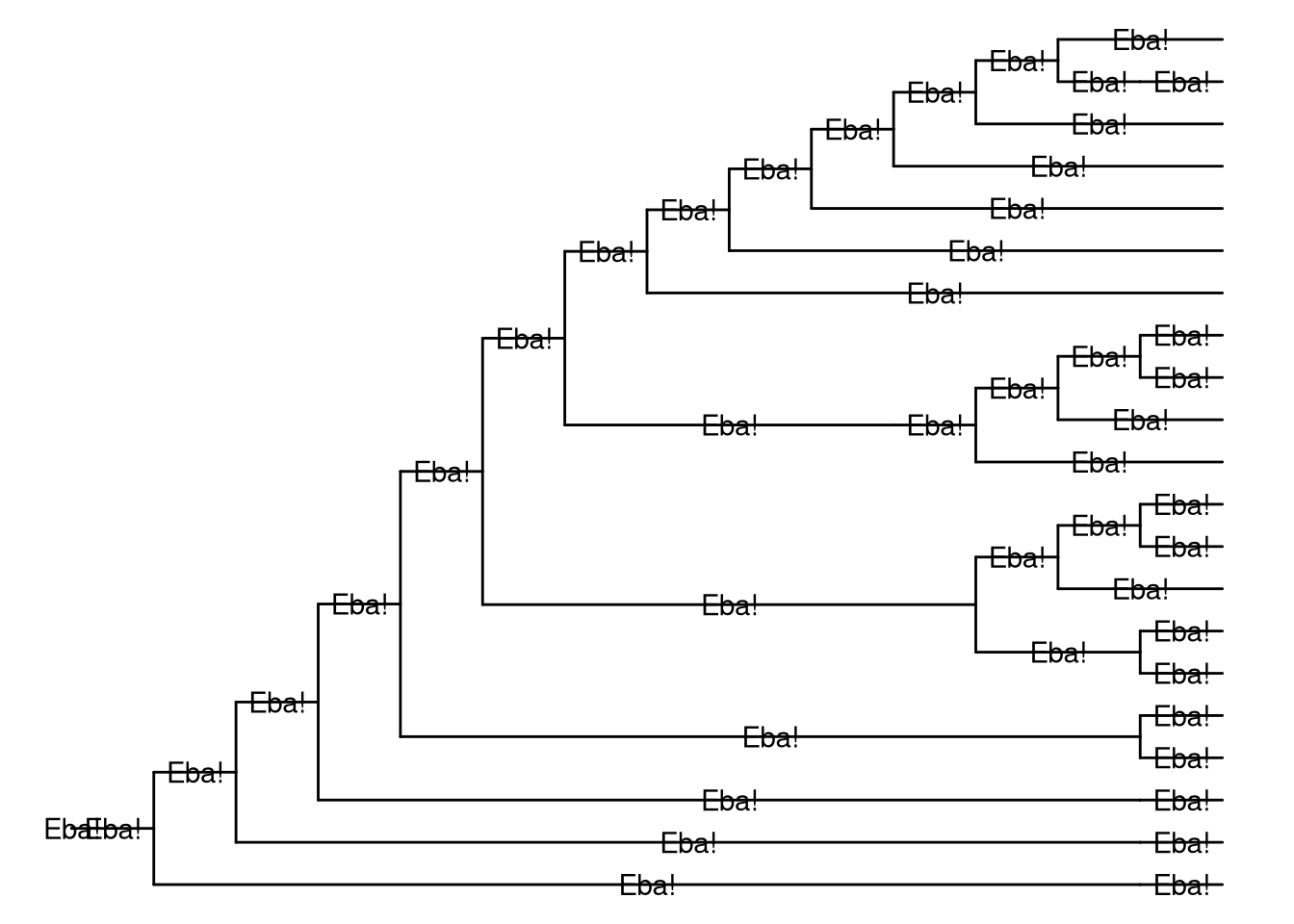

ggtree(plants.tree) +
geom_text2(aes(x = branch, label = "Eba!"))
Altere a cor da linha da árvore:
ggtree(plants.tree, color = "firebrick")
Altere o tipo de linha da árvore: (Default: “solid”)
ggtree(plants.tree, lty = "solid")
ggtree(plants.tree, lty = "dotted")
ggtree(plants.tree, lty = "dashed")
ggtree(plants.tree, lty = "dotdash")
ggtree(plants.tree, lty = "longdash")
ggtree(plants.tree, lty = "twodash")
ggtree(plants.tree, lty = "F1")
Altere a espessura da linha da árvore: (Default: 0)
ggtree(plants.tree, size = 2)
Altere parâmetros estéticos dos ramos de acordo com os clados com a função groupClade():
ggtree(Monocots) + geom_text2(aes(subset=!isTip, label=node), hjust=-.3)

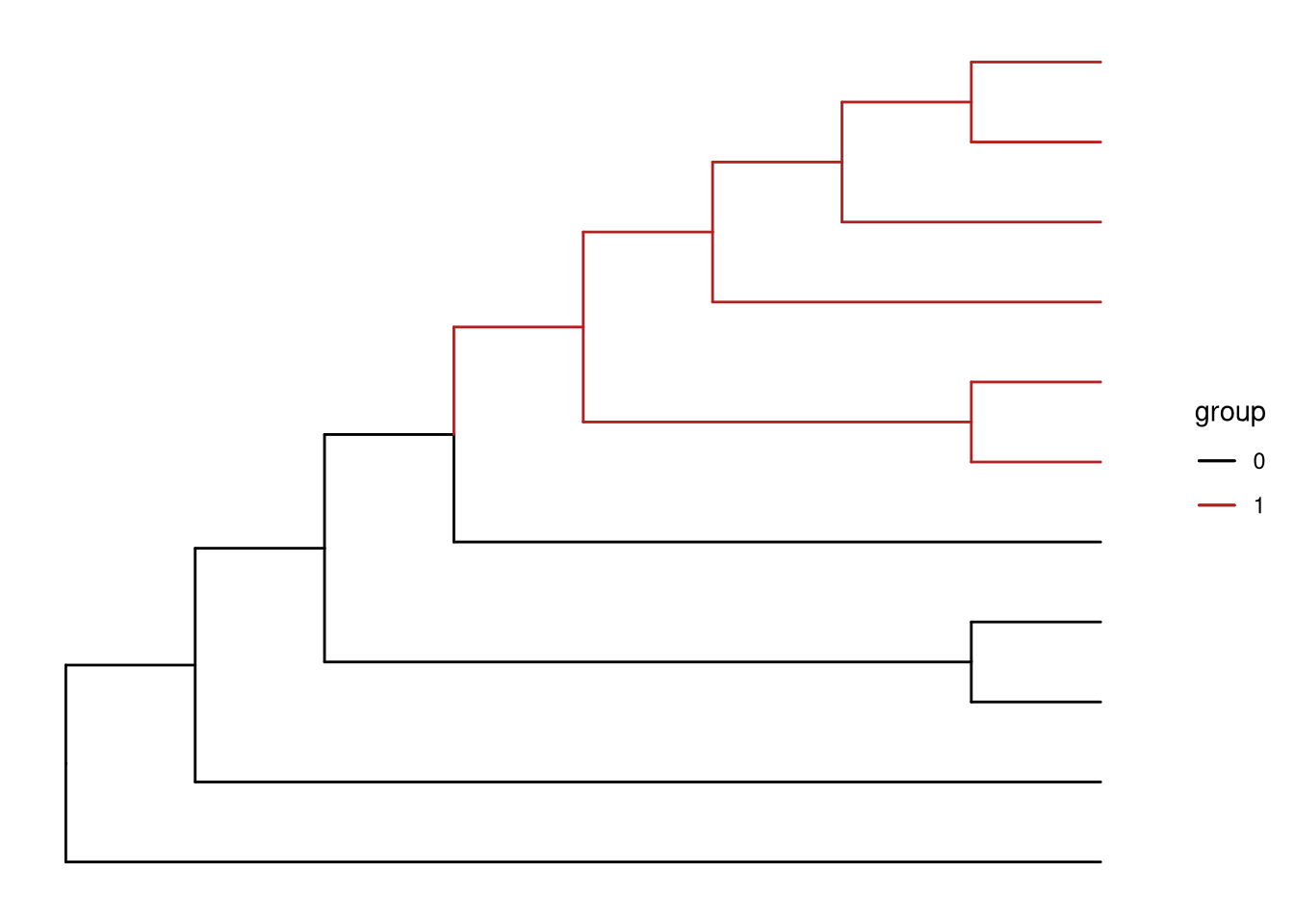

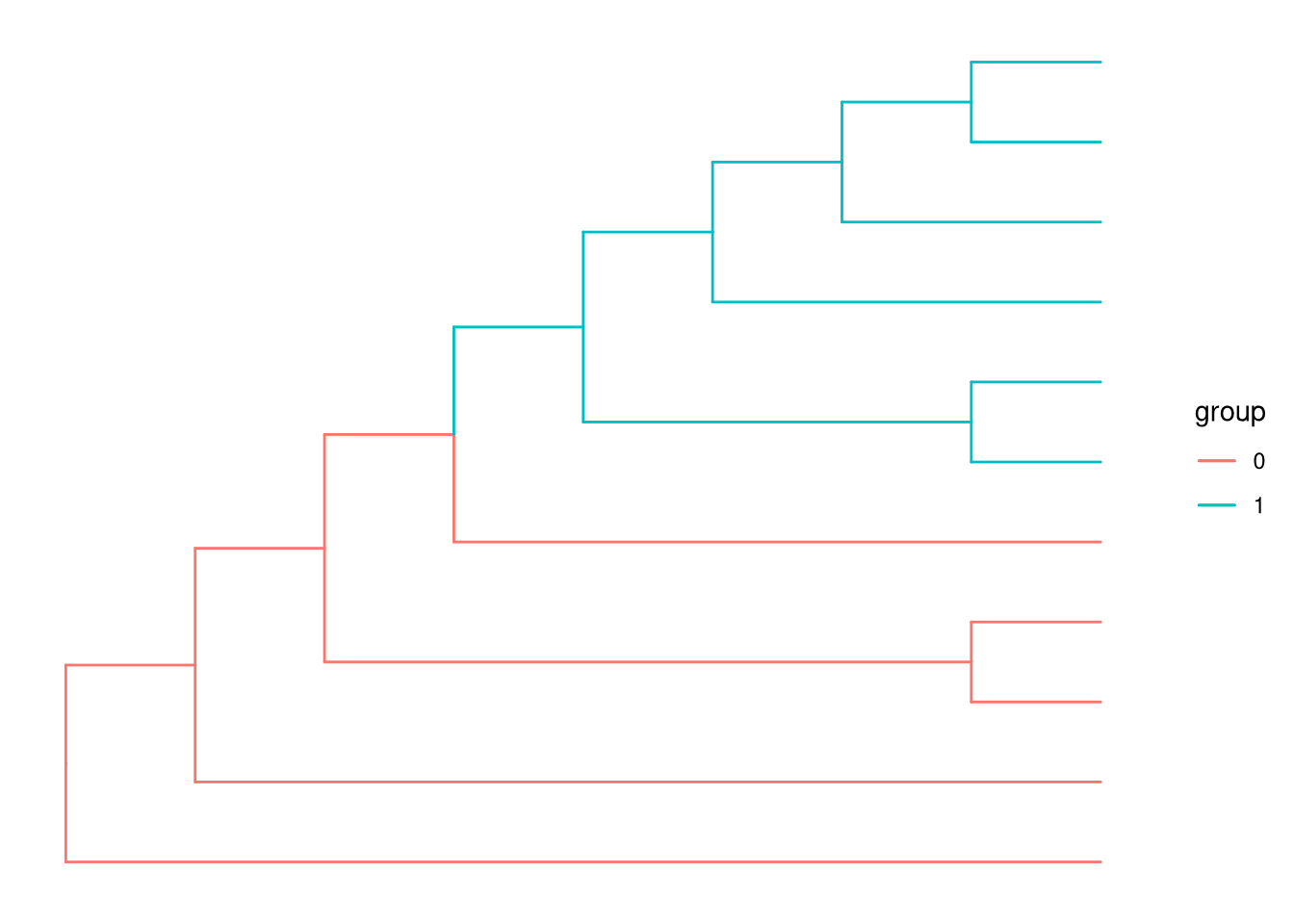

group <- groupClade(Monocots, .node=16)color da função aes():ggtree(group, aes(color=group))
scale_color_manual() do pacote ggplot2:ggtree(group, aes(color = group)) + scale_color_manual(values = c("black", "firebrick"))

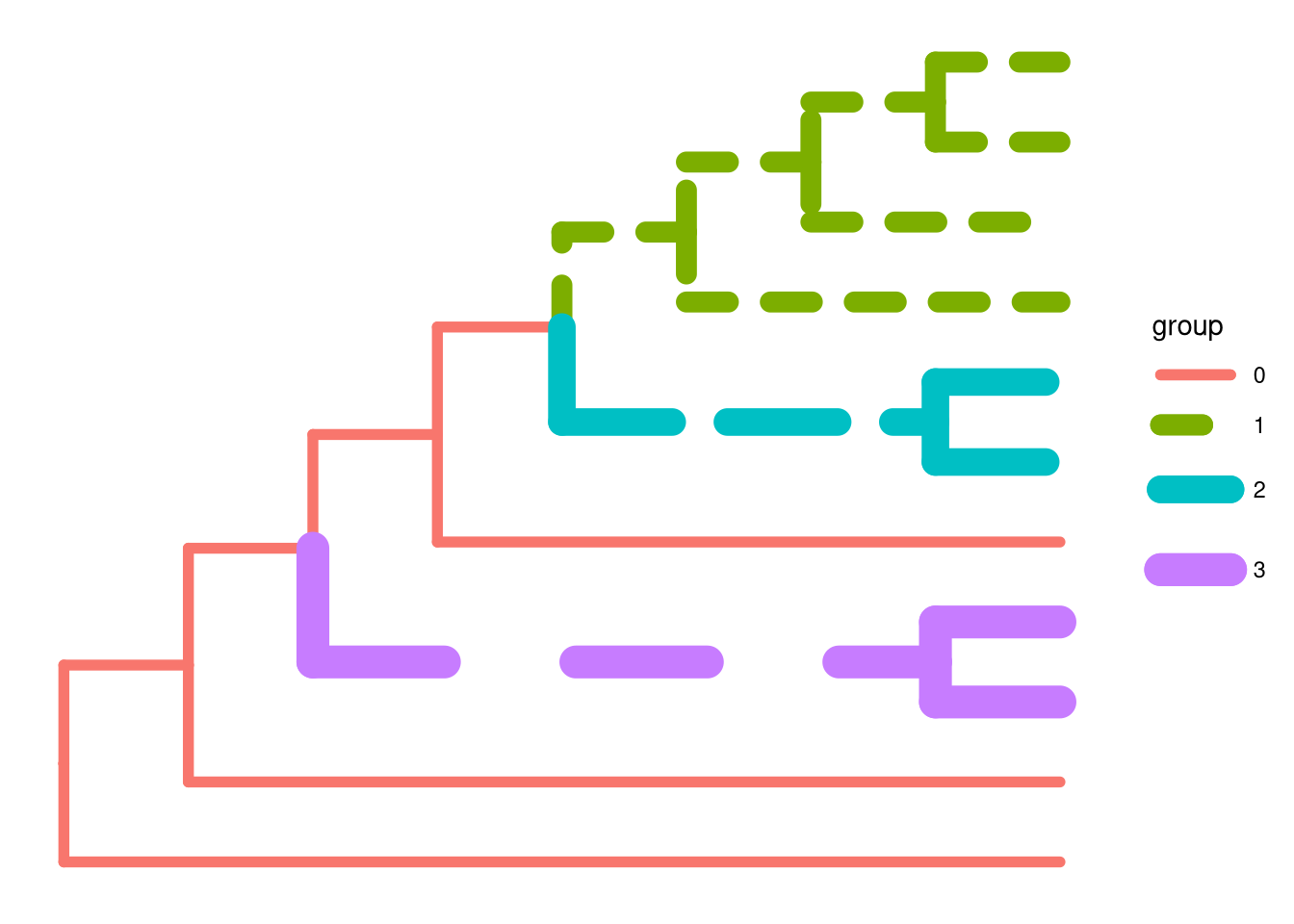

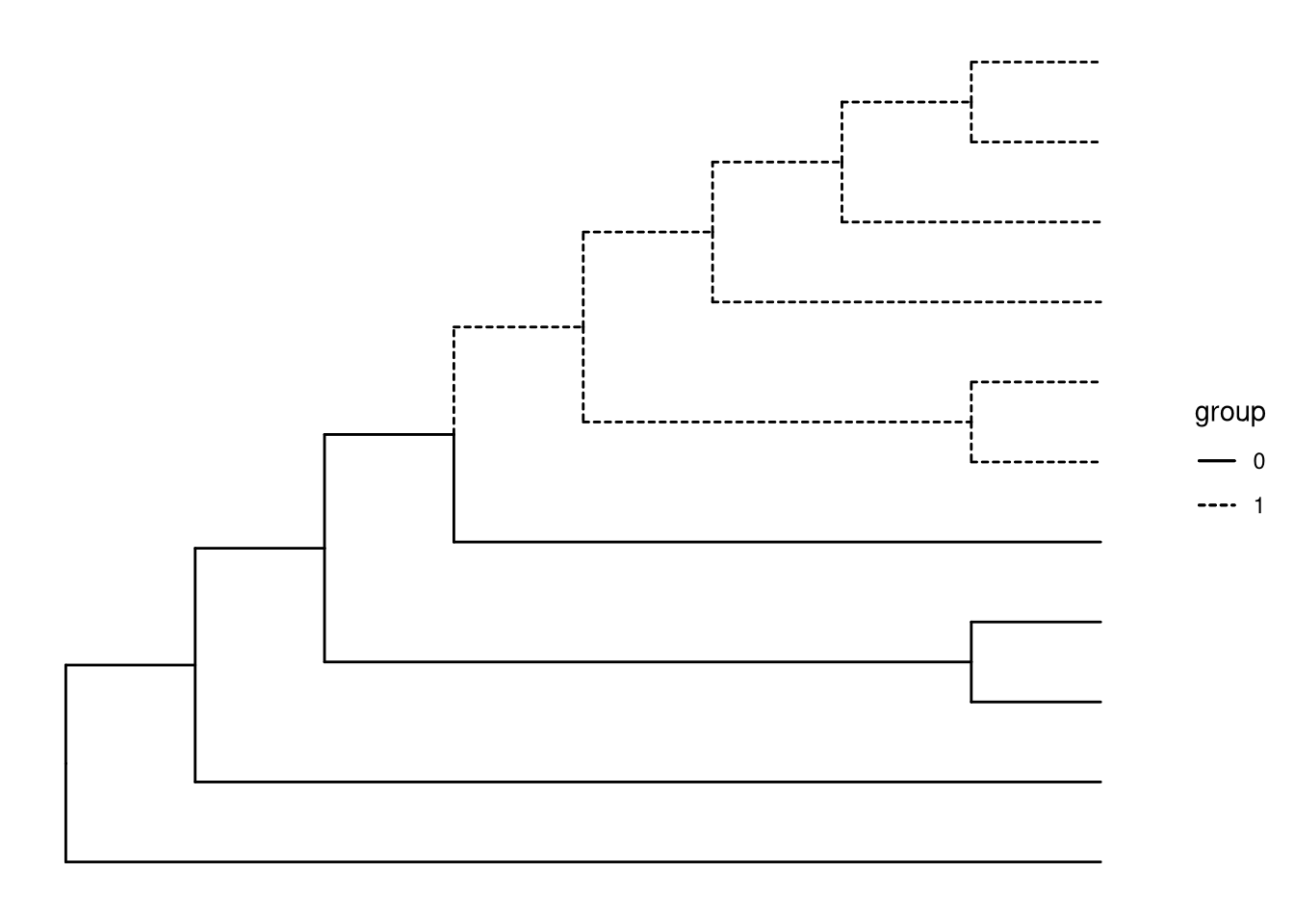

linetype da função aes():ggtree(group, aes(linetype=group))
scale_linetype_manual() do pacote ggplot2:ggtree(group, aes(linetype = group)) + scale_linetype_manual(values = c(3, 2))

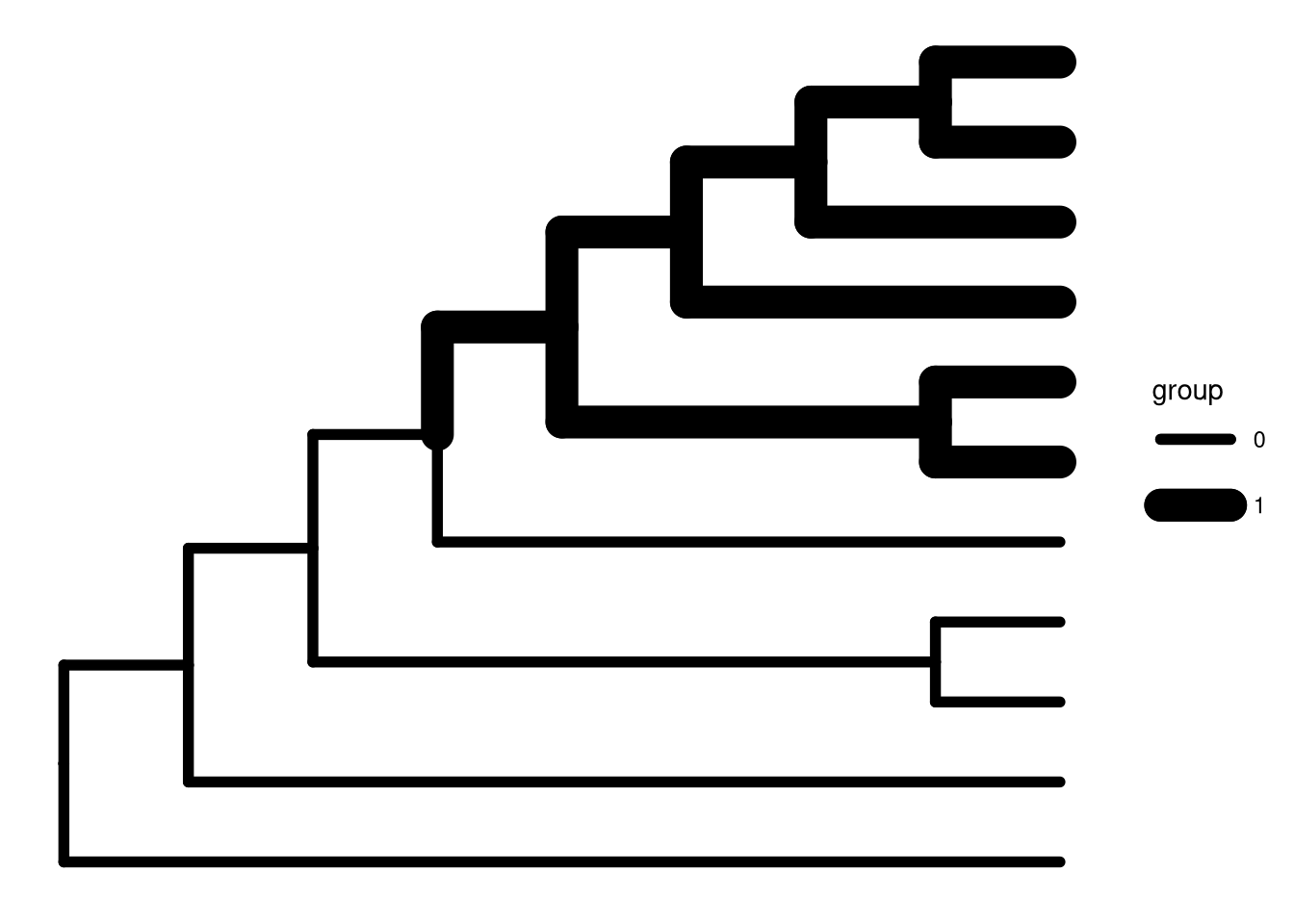

size da função aes():ggtree(group, aes(size = group))Warning: Using size for a discrete variable is not advised.
scale_size_manual() do pacote ggplot2:ggtree(group, aes(size = group)) + scale_size_manual(values = c(1, 1.5))
alpha da função aes():ggtree(group, aes(alpha=group)) + scale_alpha_manual(values = c(1/2,1/5))
group2 <- groupClade(Monocots, .node = c(17, 20, 21))
ggtree(group2, aes(color = group, linetype = group, size = group))
Adicione uma escala de cores contínuas com função scale_color_continuous() do pacote ggplot2:
# ggtree(tree, aes(color = posterior)) +
# scale_color_continuous(low = "green", high = "red") +
# theme(legend.position = "bottom")Adicione barras com a maior densidade posterior (HPD) nos nós, usando um vetor do tipo ‘double’ (valor min-máx), com a função geom_range():
# ggtree(beast_tree) + geom_tiplab() + geom_range("length_0.95_HPD", color = 'red', size = 2, alpha = .5)Adicione os nomes dos terminais com a função geom_tiplab():
ggtree(plants.tree) + geom_tiplab() + coord_cartesian(xlim = c(0, 50), ylim = c(0, 22))
Adicione os nomes dos terminais apenas para um dos clados marcados no objeto group criado na seção a cima:

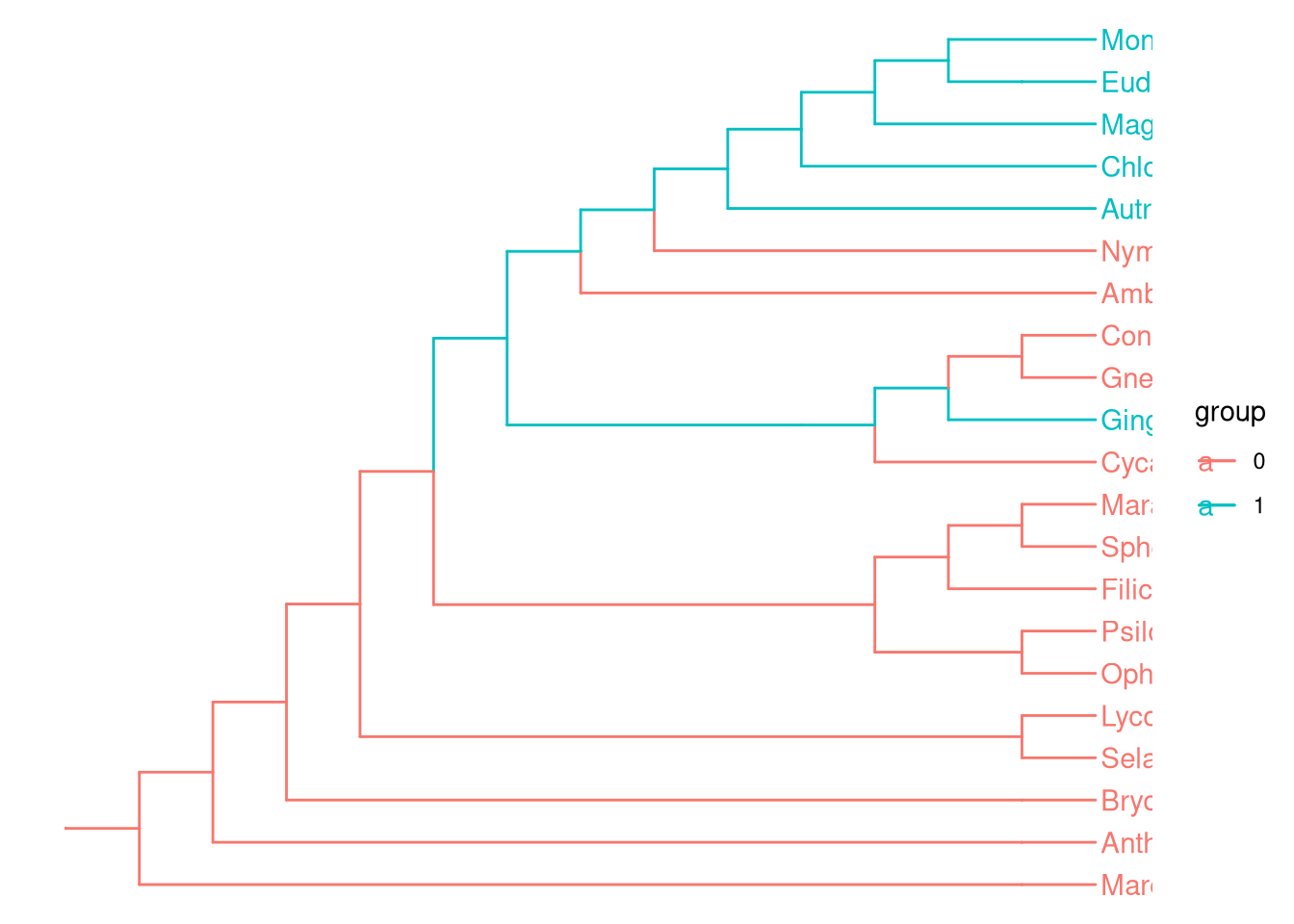

ggtree(group) + geom_tiplab(aes(subset = (group == 1)))
ggtree(group) + geom_tiplab(aes(subset = (group == 0)))
Adicione determinados nomes dos terminais:
ggtree(plants.tree) + geom_tiplab(aes(subset = (node %in% c(1, 2, 3, 4))))
ggtree(Monocots) + geom_tiplab(aes(subset = (node %in% c(1, 2, 3, 4))), color = c("blue", "red", "green", "pink"))
Crie grupos de terminais utilizando vetores com nomes dos terminais ou números com função groupOTU():

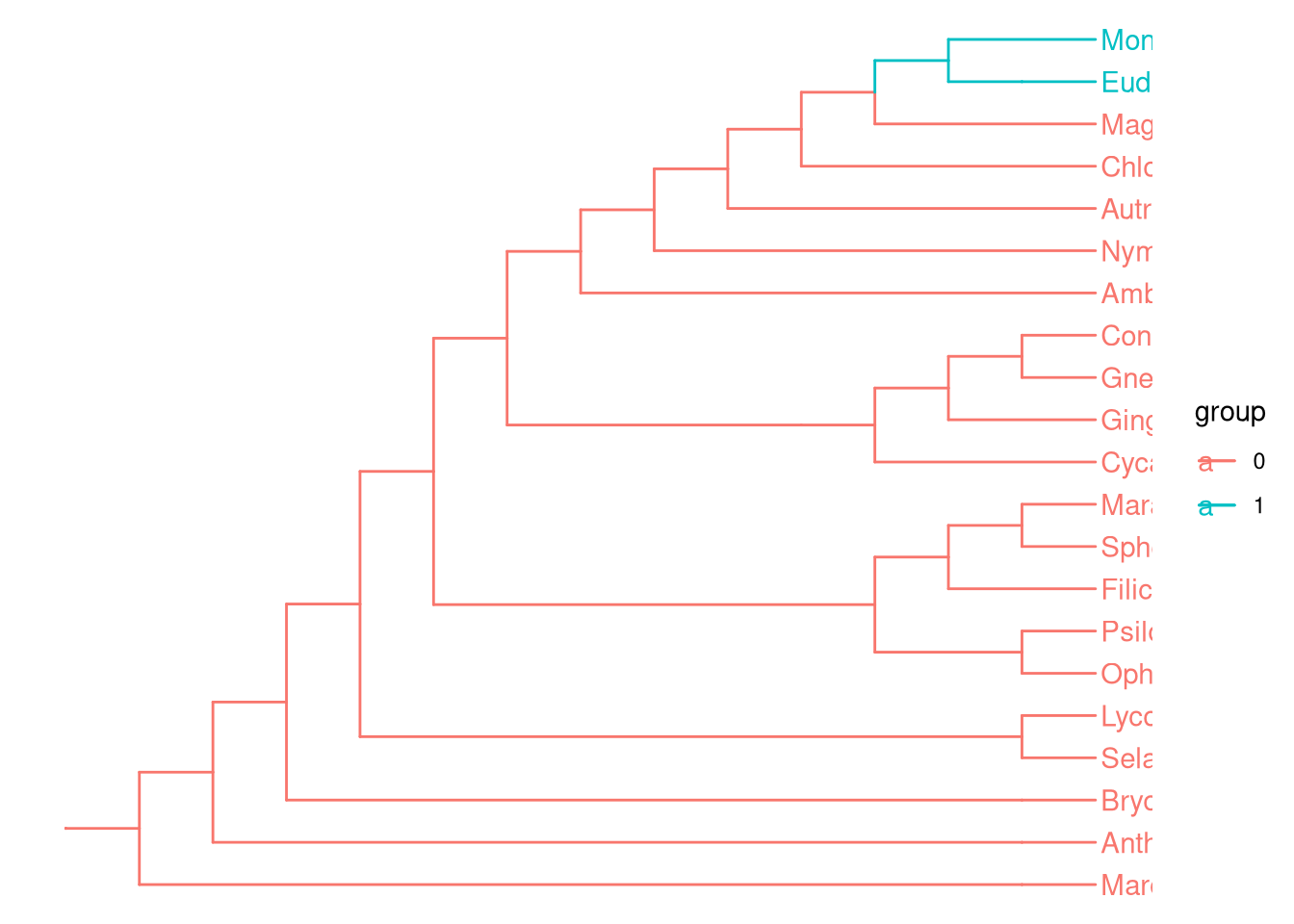

groupOTU(ggtree(plants.tree), c("Monocots", "Eudicots")) + aes(color = group) + geom_tiplab()
groupOTU(ggtree(plants.tree), 1:5) + aes(color = group) + geom_tiplab()
groupOTU(ggtree(plants.tree), c(1:5,10)) + aes(color = group) + geom_tiplab()
Altere alguns parâmetros estéticos dos nomes dos terminais com argumentos específicos:
ggtree(plants.tree) + geom_tiplab(offset = 0.5, col = "blue", size = 1.8) + coord_cartesian(xlim = c(0, 50), ylim = c(0, 22))
Adicione os nomes dos terminais em árvores do tipo circular com função geom_tiplab2(), e veja a diferença entre a função geom_tiplab():
ggtree(plants.tree, layout = "circular") + geom_tiplab(offset = 0.5, size = 1.8)
ggtree(plants.tree, layout = "circular") + geom_tiplab2(offset = 0.5, size = 1.8)
Adicione símbolos nos terminais com função geom_tippoint():
ggtree(plants.tree) + geom_tippoint()
Altere o tipo do símbolo nos terminais com o argumento shape. A coloração dos símbolos com fundo colorido é definida com o argumento fill:
ggtree(plants.tree) + geom_tippoint(shape = 22, fill="red")

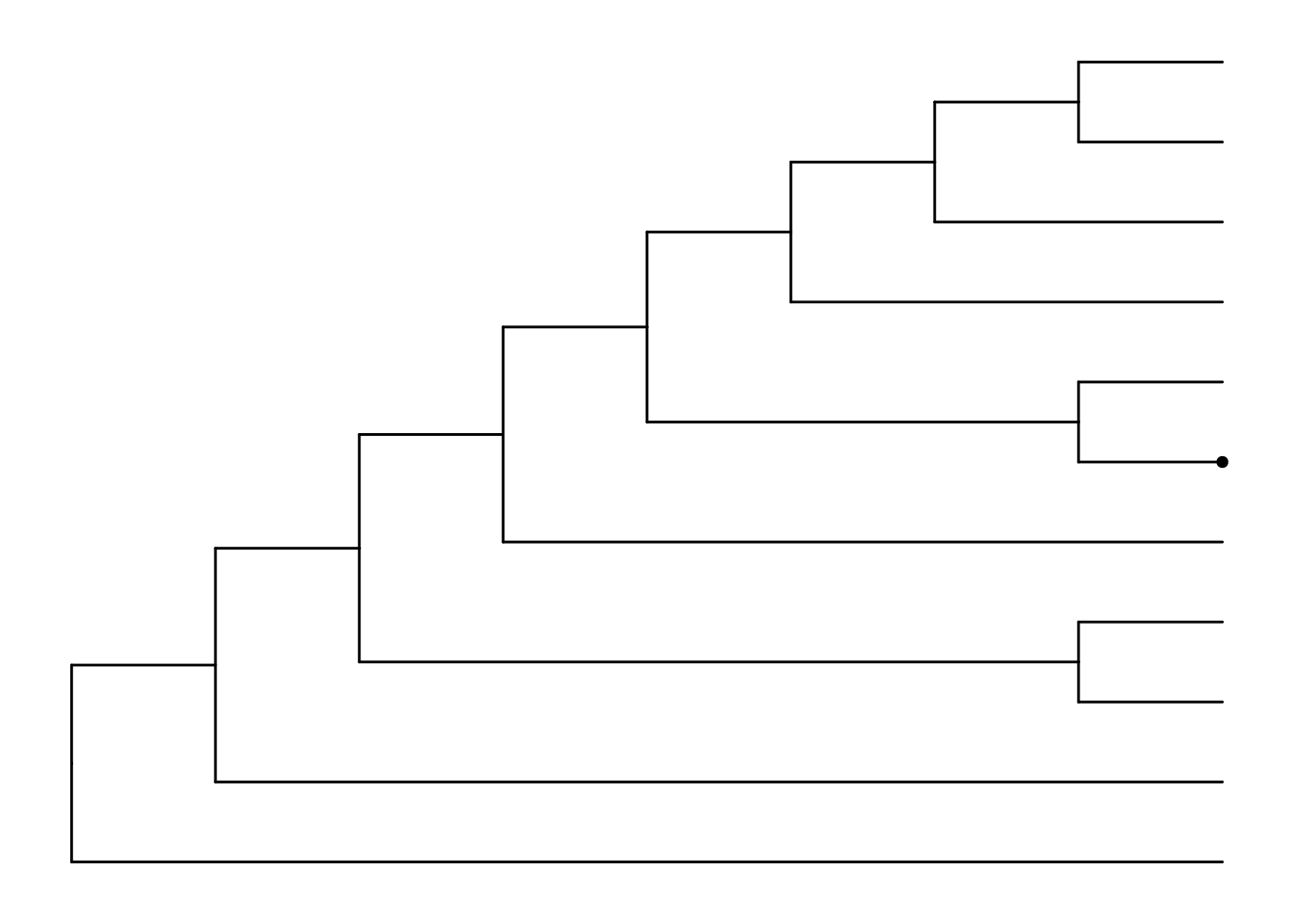

Adicione símbolos em um determinado terminal:

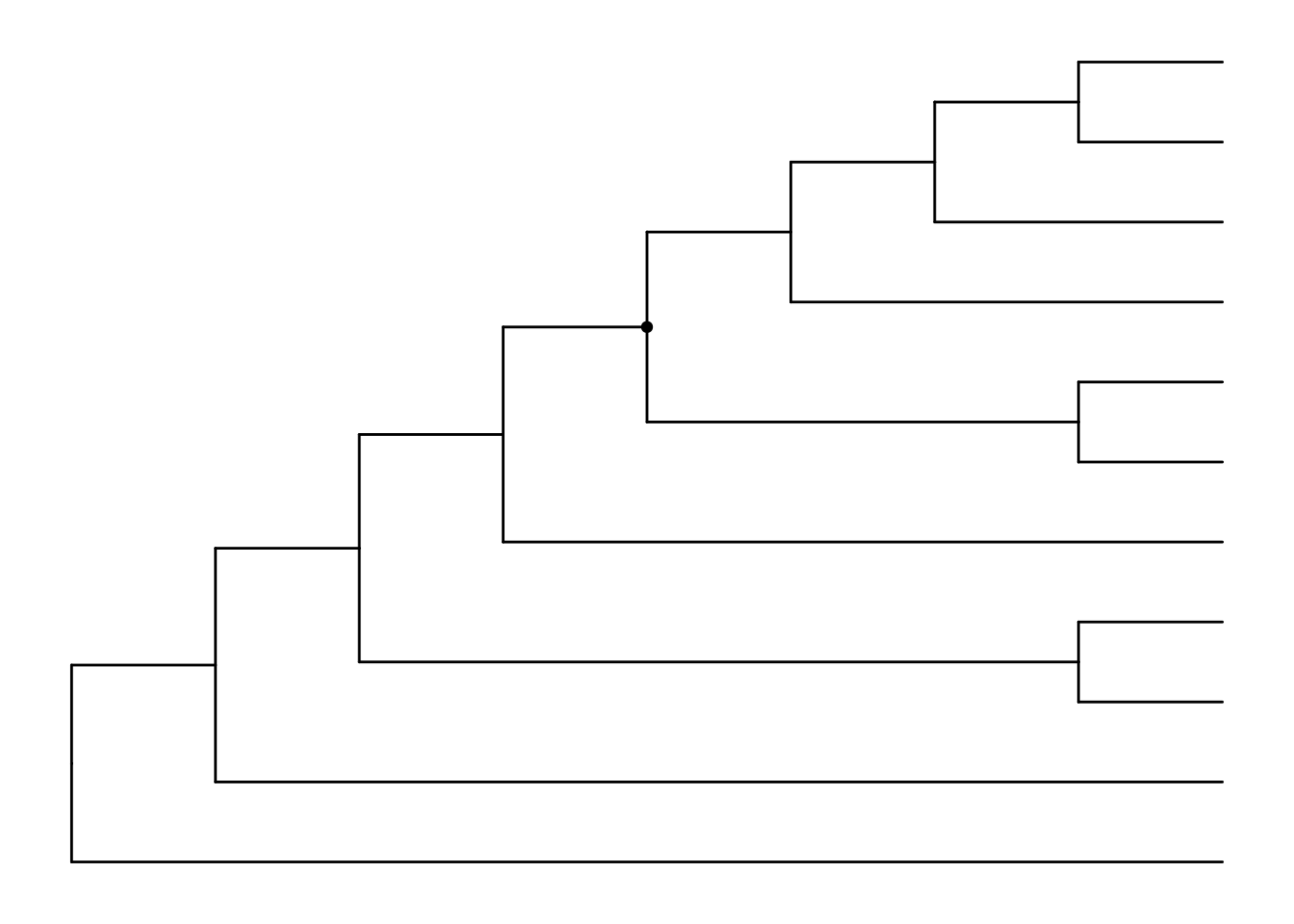

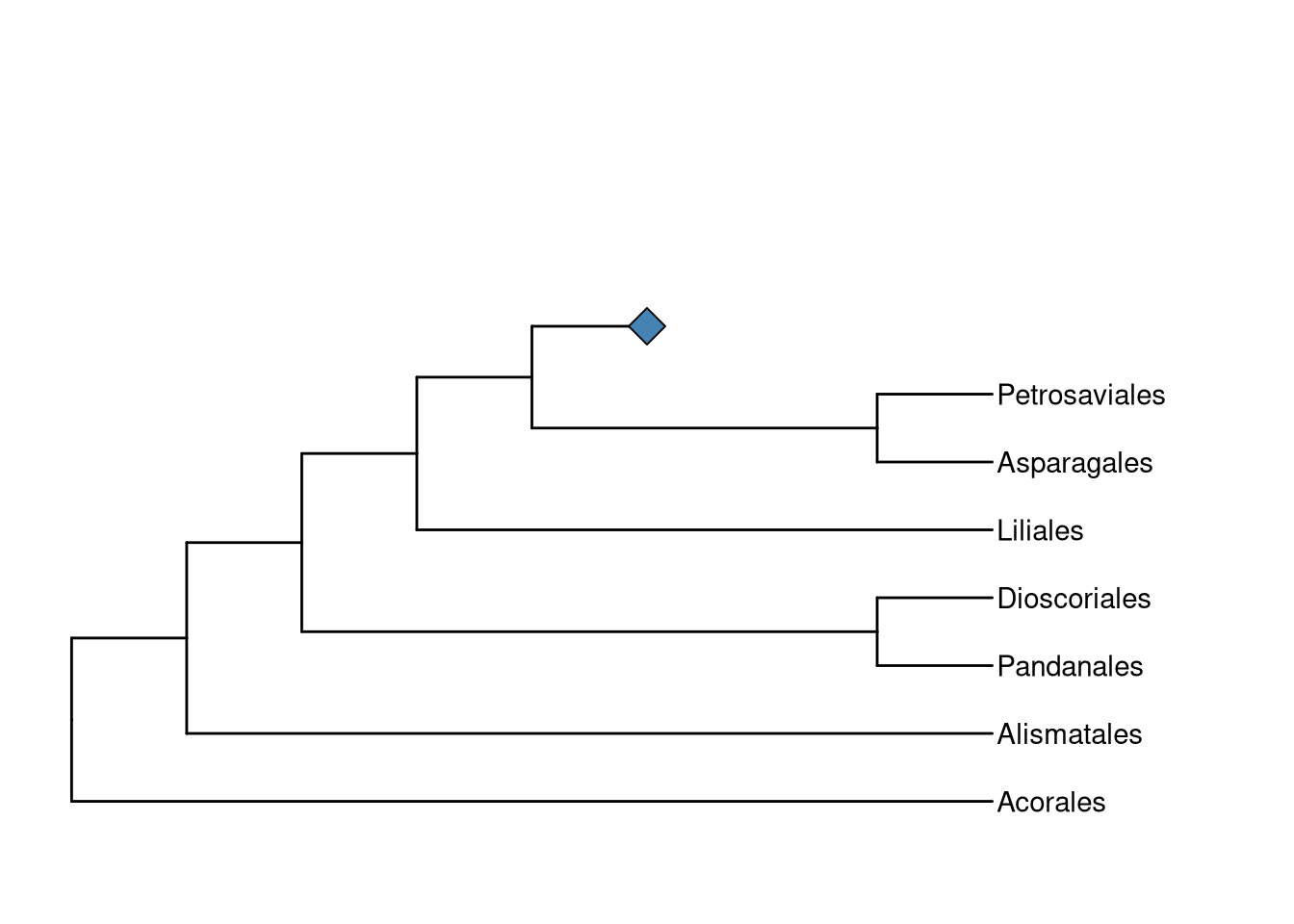

ggtree(Monocots) + geom_tippoint(aes(subset = node == 5))

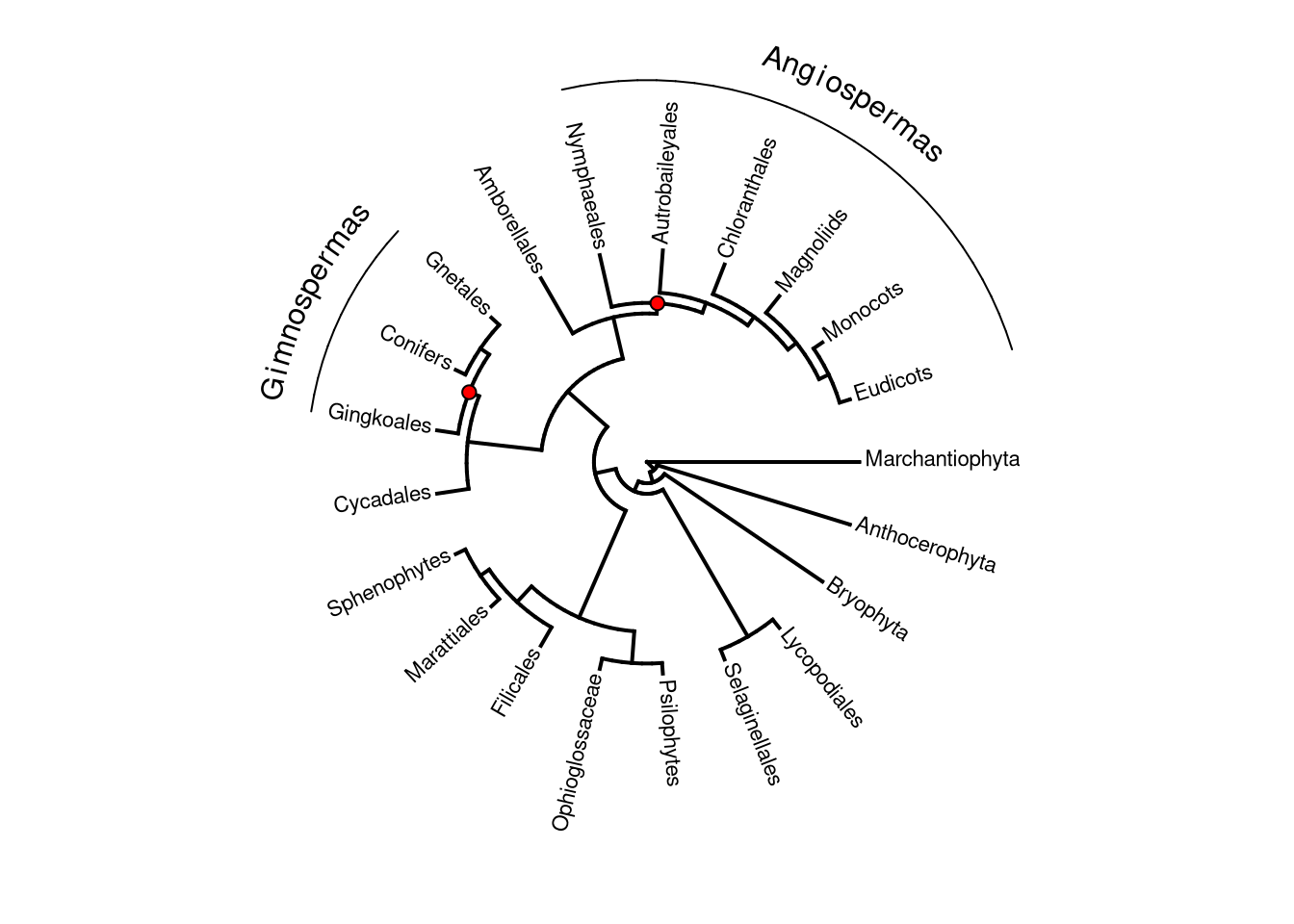

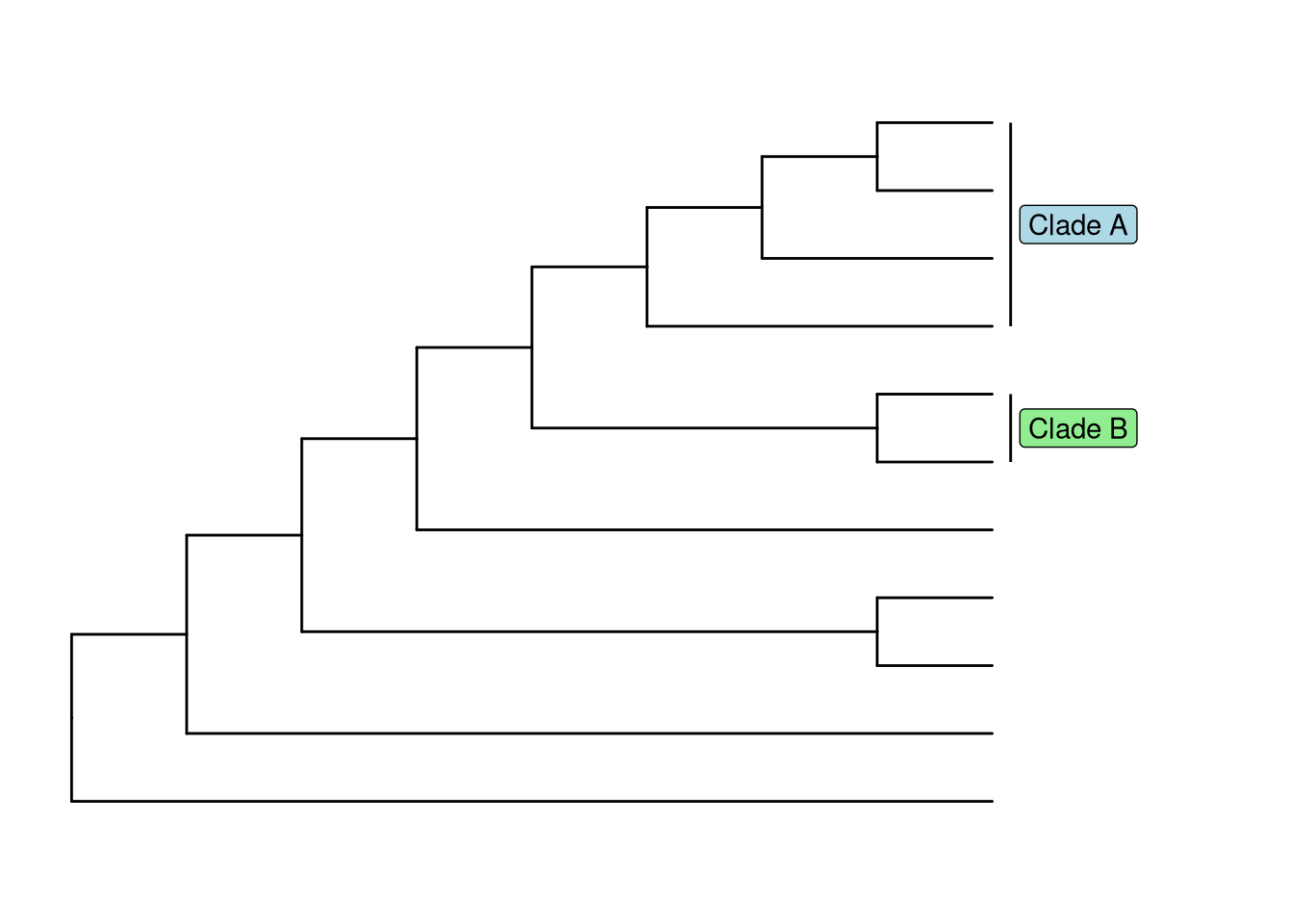

Adicionando nomes dos clados com função geom_cladelabel():

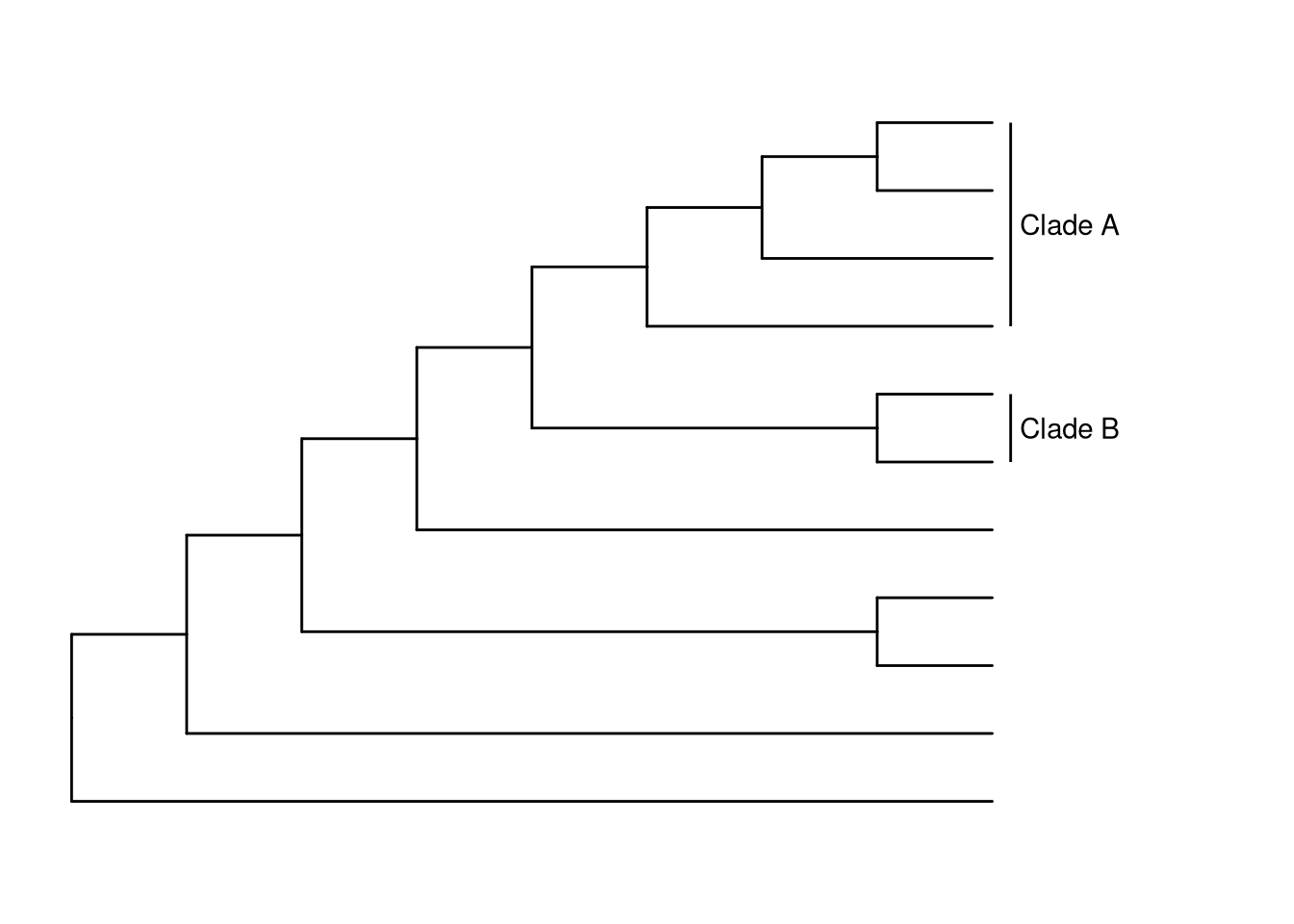

ggtree(Monocots) + geom_cladelabel(node = 17, label = "Clade A") + geom_cladelabel(node = 20, label = "Clade B") + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))Warning: The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
Altere parâmetros estéticos com argumentos específicos:
ggtree(Monocots) + geom_cladelabel(node = 17, label = "Clade A", align = T, color = 'red', angle = 45) + geom_cladelabel(node = 20, label = "Clade B", align = T, color = 'blue', angle = 45) + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))Warning: The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
Coloque uma caixa em volta do nome do clado com argumento geom():
ggtree(Monocots) + geom_cladelabel(node = 17, label = "Clade A", geom = 'label', fill = 'lightblue') + geom_cladelabel(node = 20, label = "Clade B", geom = 'label', fill = 'lightgreen') + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))Warning: The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?
The following aesthetics were dropped during statistical transformation: node
and parent.
ℹ This can happen when ggplot fails to infer the correct grouping structure in
the data.
ℹ Did you forget to specify a `group` aesthetic or to convert a numerical
variable into a factor?

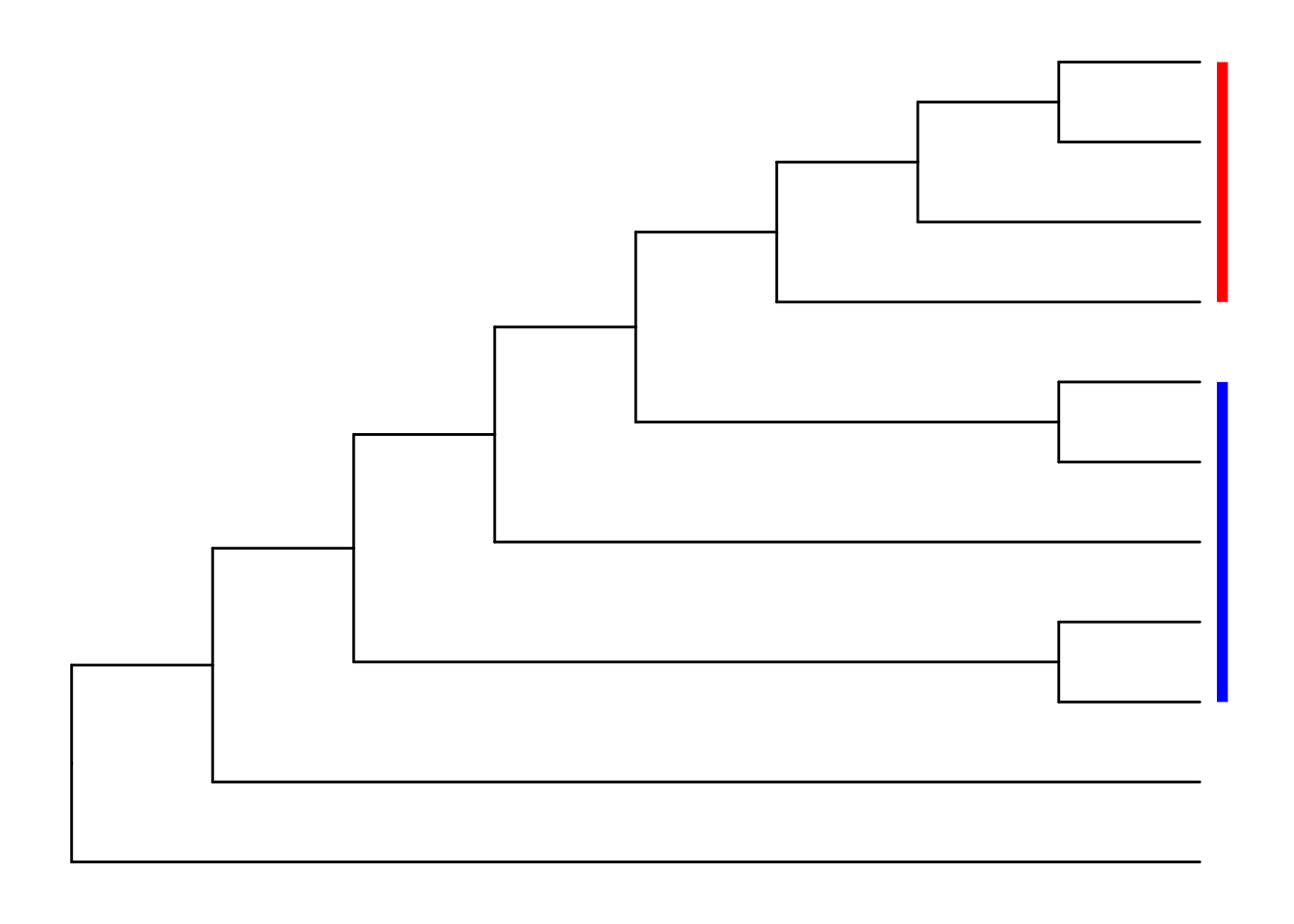

Adicione uma barra com função geom_strip():
ggtree(Monocots) + geom_strip(2, 4, barsize = 2, color = 'red') + geom_strip(8, 6, barsize = 2, color = 'blue')
Destaque clados com função geom_hilight():
tree4 <- pbtree(n = 50, scale = 100)

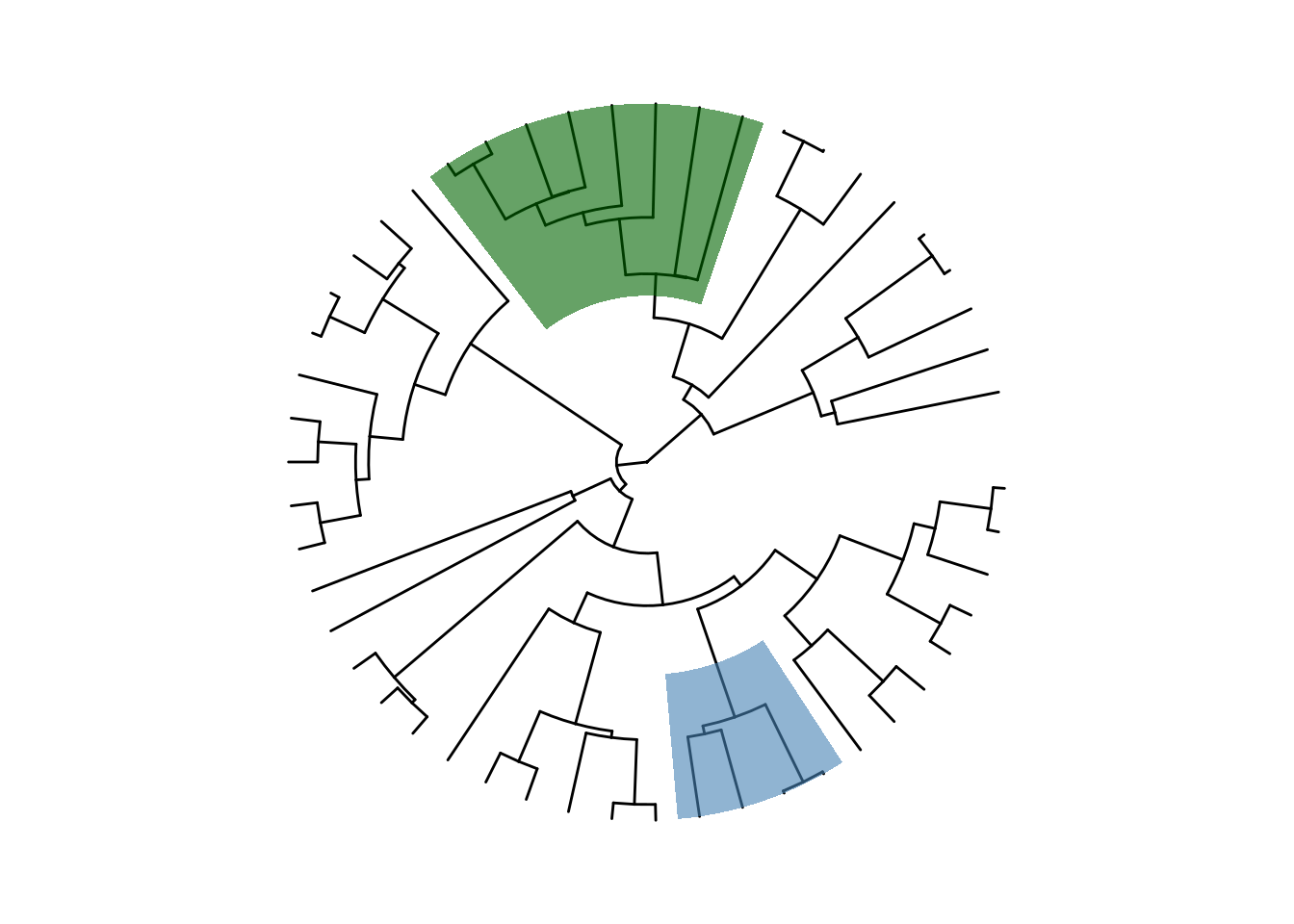

ggtree(tree4, layout="circular") + geom_hilight(node = 72, fill = "steelblue", alpha = .6) + geom_hilight(node = 91, fill = "darkgreen", alpha = .6)
Destaque clados com função geom_hilight_encircle():
#ggtree(tree4, layout = "circular") + geom_hilight_encircle(node = 72) + geom_hilight_encircle(node = 91, fill = 'darkgreen')Destaque os clados com highlight interativamente: (Retire os operadores # da frente dos comandos)
# p <- ggtree(tree4)
# cols <- rainbow(5)
# ggtree(tree)
# for (i in 1:5) {
# p <- p + geom_hilight(identify(p), fill=cols[i])
# print(p)
# }Adicione os números dos nós com a função geom_text2():

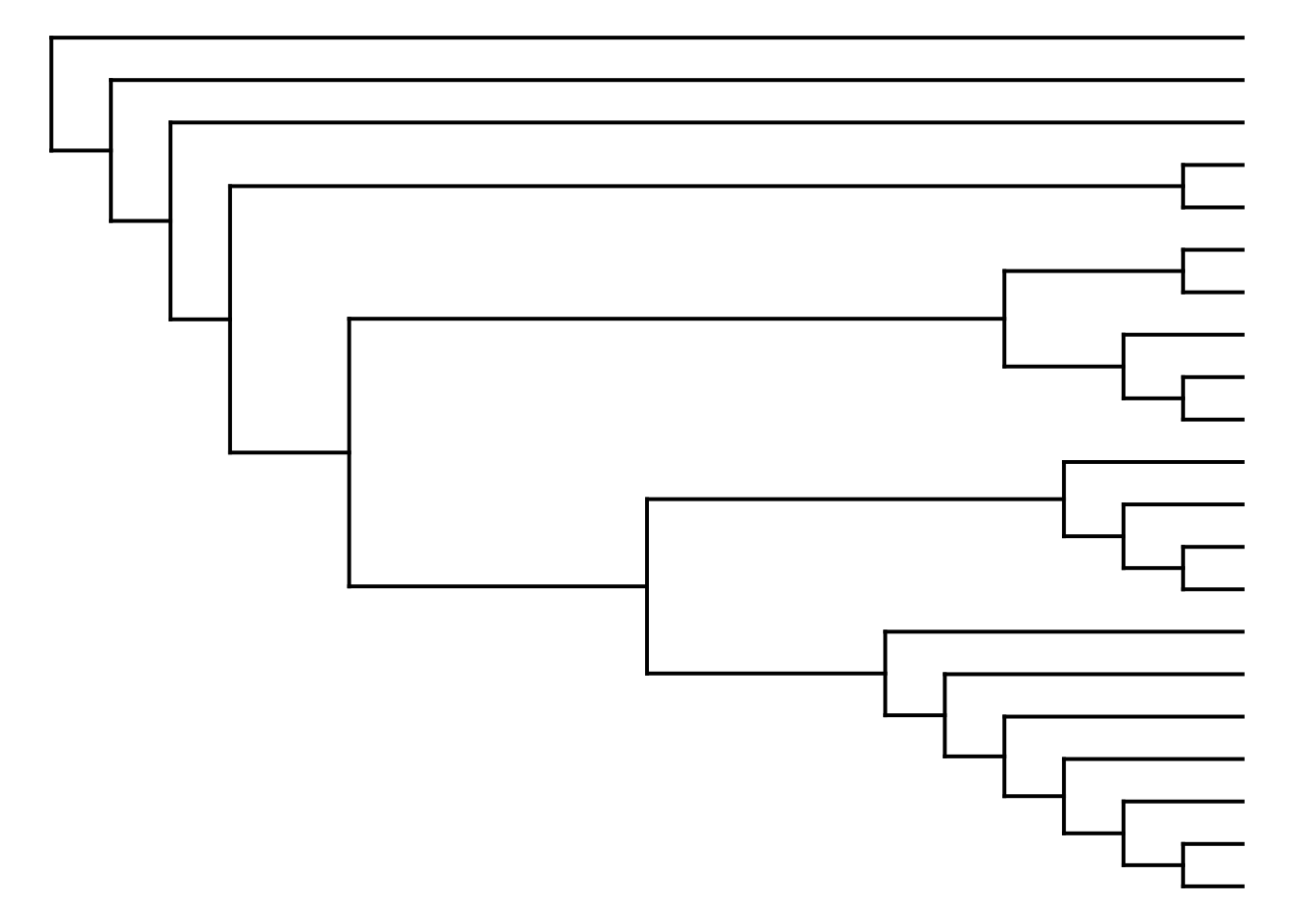

ggtree(Monocots) + geom_text2(aes(subset = !isTip, label = node))
Ajuste a posição do dos números dos nós com os argumentos hjust e vjust:
ggtree(Monocots) + geom_text2(aes(subset = !isTip, label = node), hjust = 1.1, vjust = -.2)
Adicione símbolos aos nós com função geom_nodepoint():
ggtree(Monocots) + geom_nodepoint()
Adicione um símbolo em um determinado nó:

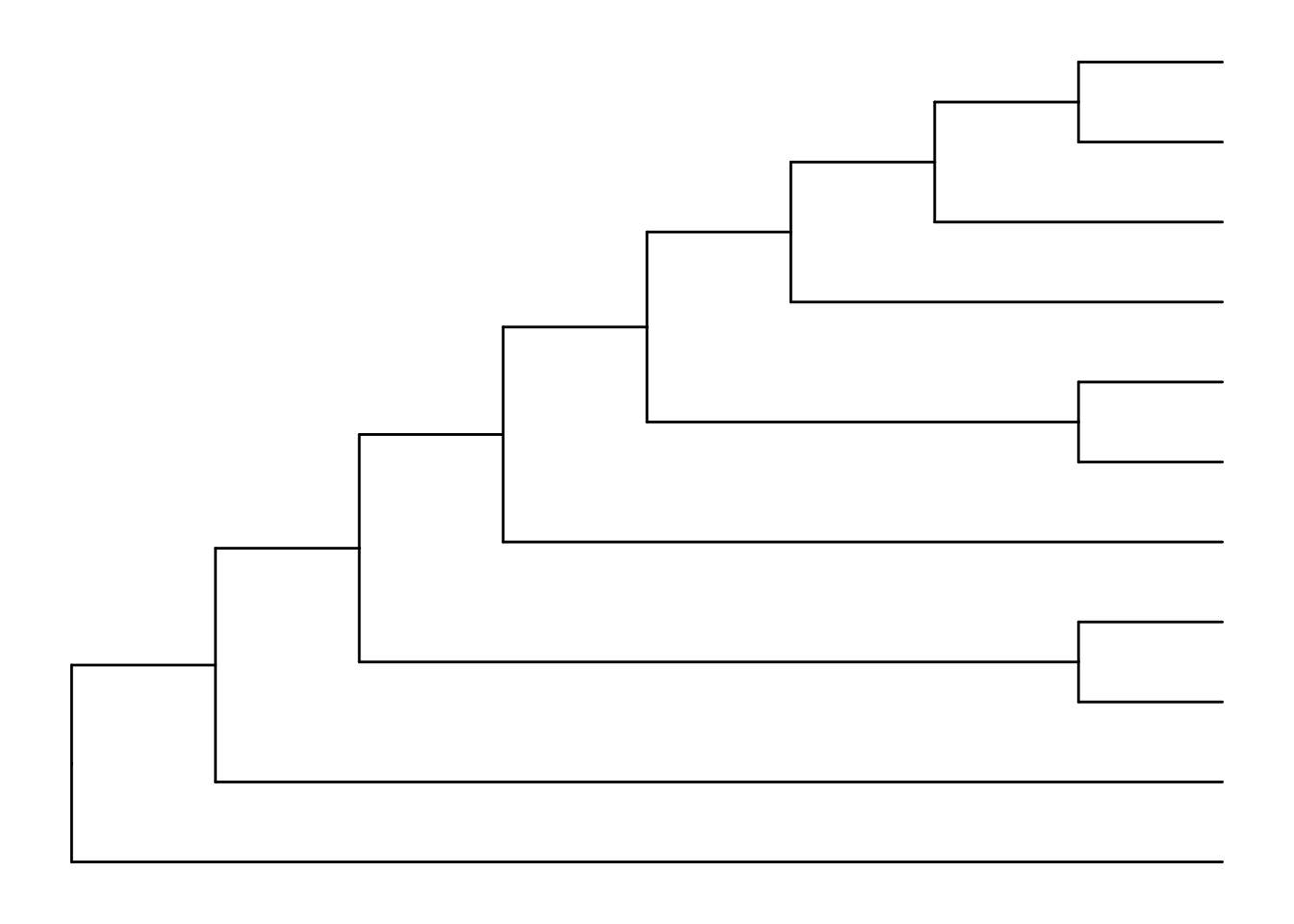

ggtree(Monocots) + geom_nodepoint(aes(subset = (node == 16)))
ggtree(Monocots) + geom_nodepoint(aes(subset = (node == c(16, 21))))
Altere os parâmetros estéticos com argumentos específicos. O argumento alpha altera a transparência do símbolo:
ggtree(Monocots) + geom_nodepoint(color = "#b5e521", alpha = 1/4, size = 10)
Adicione símbolos aos nós por clados com a já mencionada função groupClade():

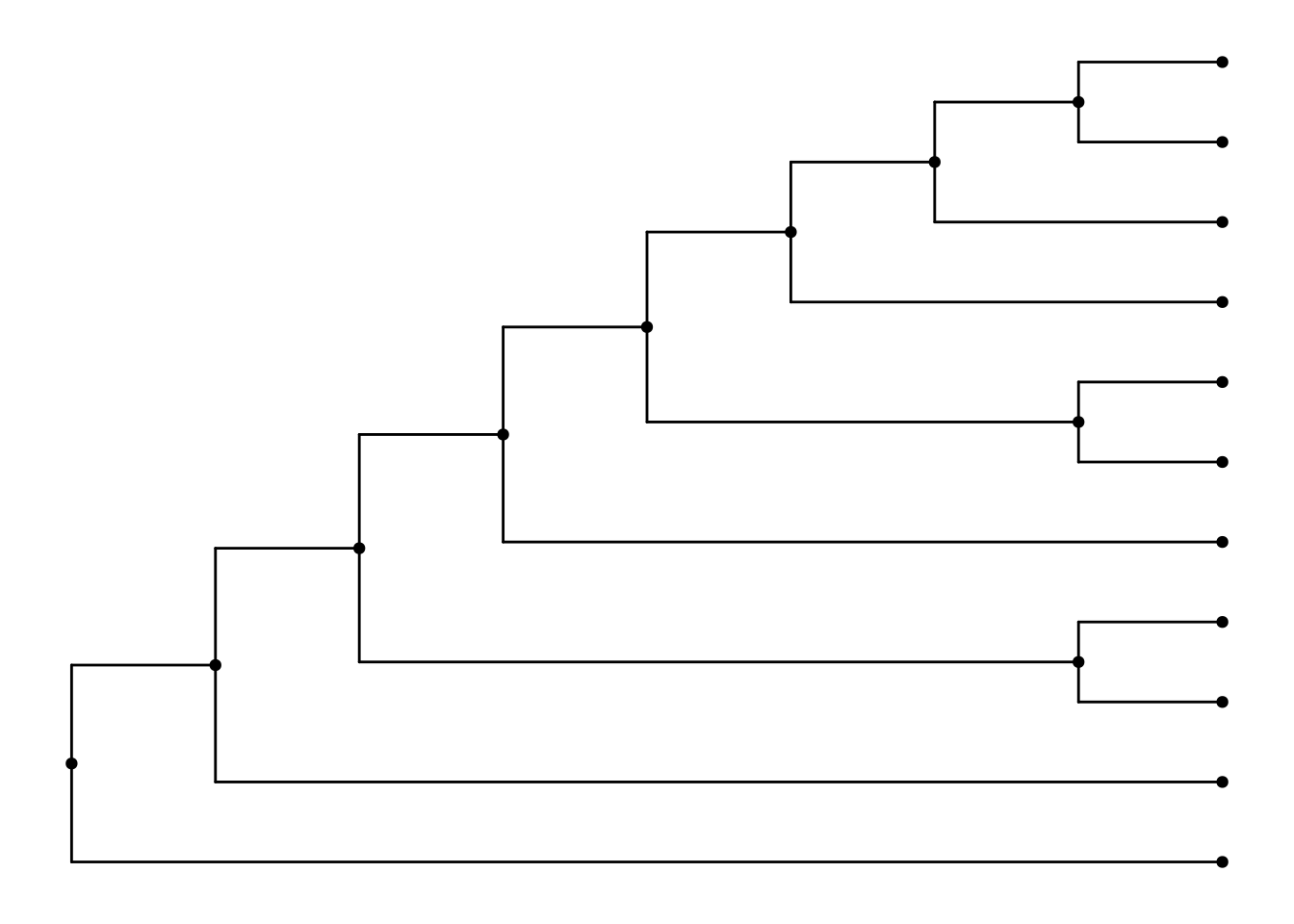

Adicione símbolos aos nós com função geom_point2(): (OBS: os símbolos também são adicionados nos terminais)
ggtree(Monocots) + geom_point2()
Rotacione todos os nós a partir de um dado nó com função rotate e a função pipe %>%:
ggtree(Monocots) + geom_text2(aes(subset = !isTip, label = node)) + geom_tiplab()
ggtree(Monocots) %>% ggtree::rotate(16) + geom_text2(aes(subset = !isTip, label = node)) + geom_tiplab()
Rotacione interativamente os nós: (Retire o operador # da frente dos comandos)
# p <- ggtree(plants.tree) + geom_tiplab() + coord_cartesian(xlim = c(0, 50), ylim = c(0, 22))
# for (i in 1:10) {
# p <- p %>% ggtree::rotate(identify(p))
# print(p)
# }Rotacione apenas determinados nós-irmãos com a função flip():
ggtree(Monocots) + geom_text2(aes(subset = !isTip, label = node)) + geom_tiplab()
flip(ggtree(Monocots), 17, 20) + geom_text2(aes(subset = !isTip, label = node)) + geom_tiplab()
Colapse nós com função colapse():
ggtree(Monocots) + geom_text2(aes(subset = !isTip, label = node), hjust = -.3) + geom_tiplab() + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))
ggtree(Monocots) %>% collapse(17) + geom_text2(aes(subset = !isTip, label = node), hjust = -.3) + geom_tiplab() + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))
Introduza um símbolo em um nó colapsado:
ggtree(Monocots) %>% ggtree::collapse(17) + geom_tiplab() + geom_point2(mapping = aes(subset=(node == 17)), size = 5, shape = 23, fill = "steelblue") + geom_tiplab(mapping = aes(subset = (node == 71), label = node), offset = 0.2) + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))

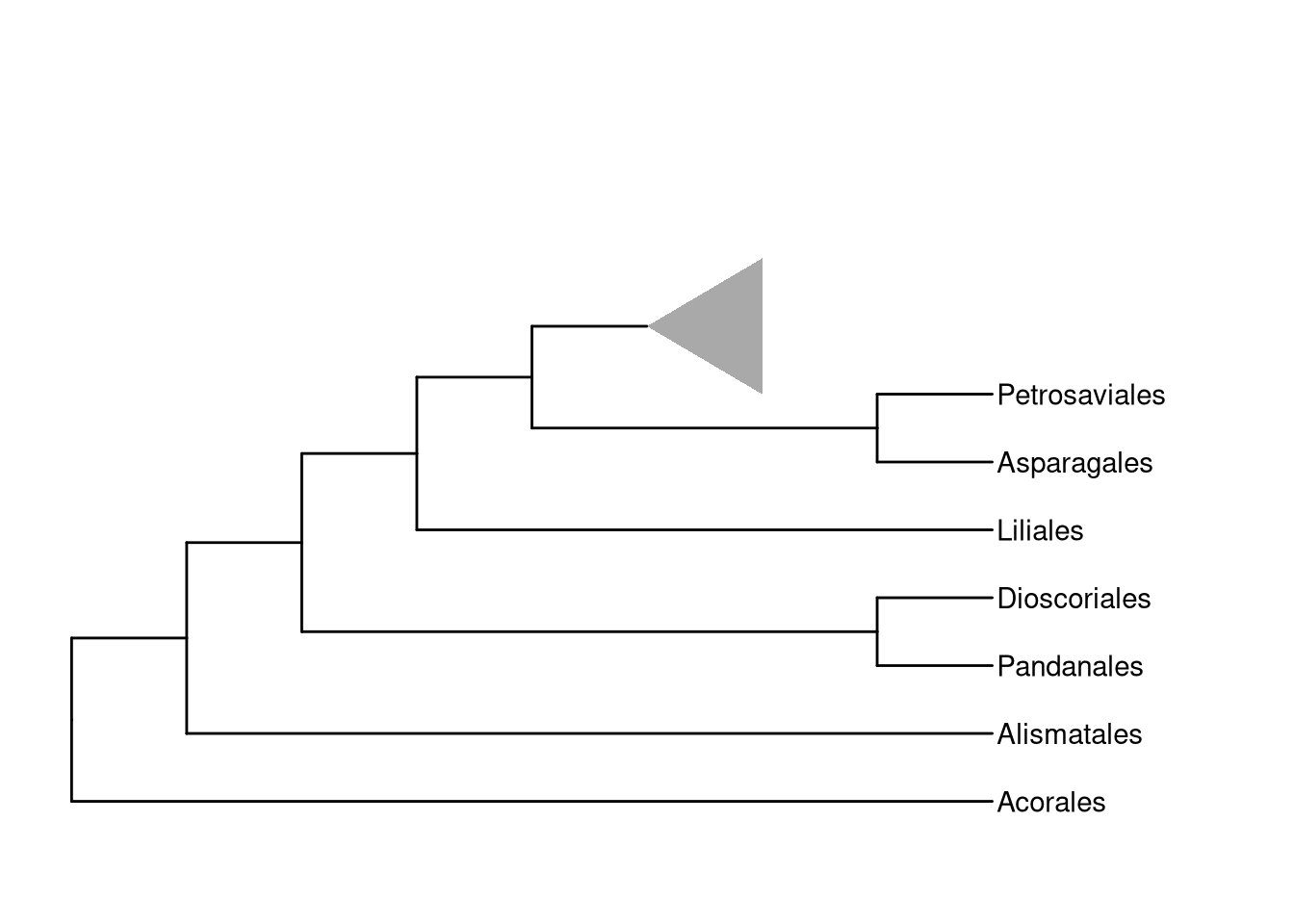

Introduza um triângulo em 1 nó colapsado com a função geom_polygon() do pacote ggplot2:
triangle=data.frame(x = c(5, 6, 6), y = c(8, 9, 7))
ggtree(Monocots) %>% ggtree::collapse(17) + geom_tiplab() + geom_polygon(data = triangle, fill = "darkgray") + coord_cartesian(xlim = c(0, 10), ylim = c(0, 12))
Depois de plotar a árvore e alterar seu estilo, personalizando os nomes dos terminais e os ramos (linhas da árvore), vamos aprender a fazer anotações nos nós, ramos e nos terminais, tais como: os valores de suporte dos nós, comprimento dos ramos, plotar símbolos, gráficos de barras, pizzas, etc.
Anotando texto nos ramos:
edgelabels(). Com o argumento frame escolha se incluirá uma caixa de texto com formato circular (“circle”), com ângulos retos (“rect”, default), ou sem caixa de texto (“none”). Com o argumento bg pode alterar a cor de fundo da caixa de texto:plot(plants.tree)

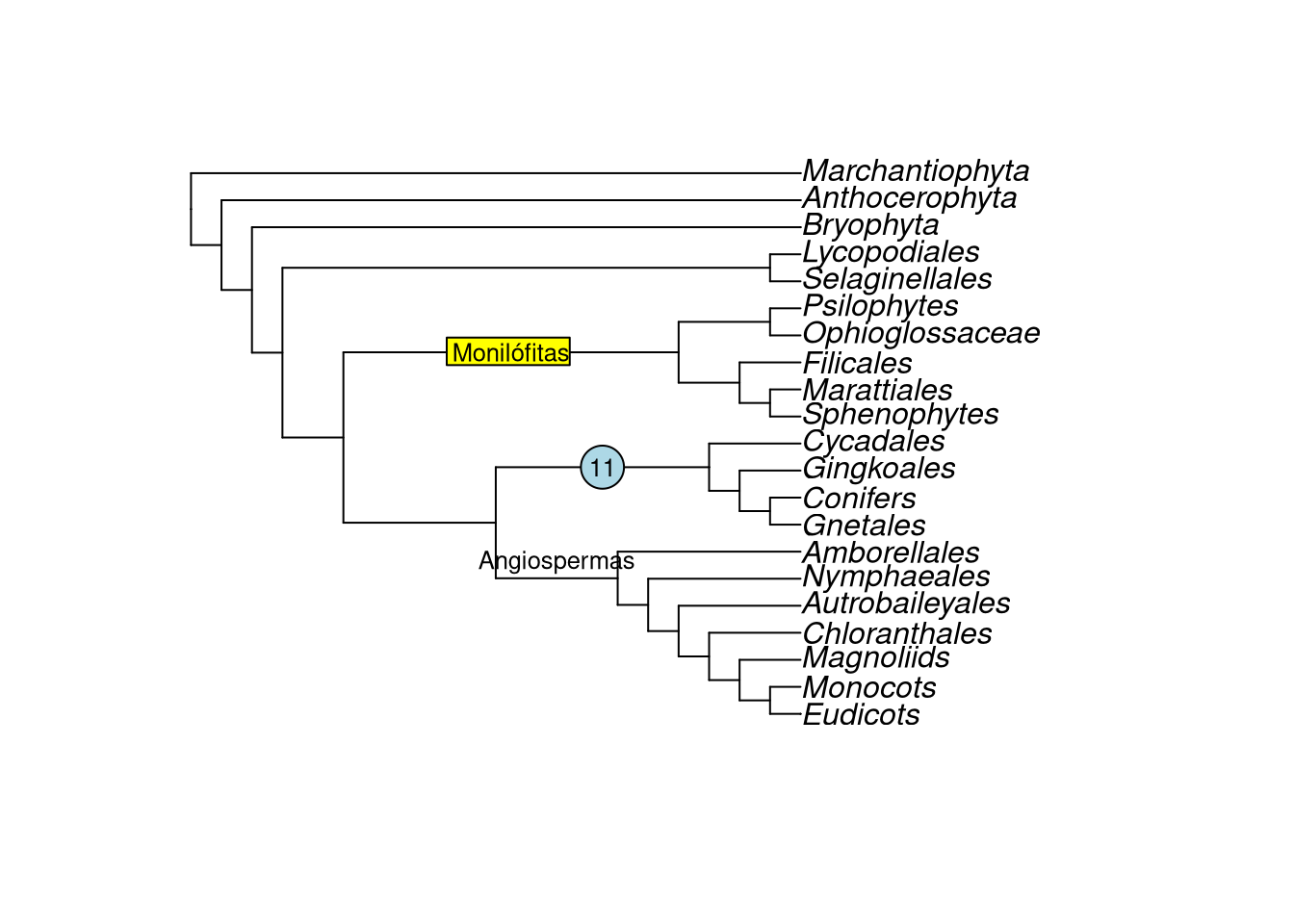

edgelabels(edge = 29, "Monilófitas", cex = 0.8, frame = "rect", bg = "yellow")
edgelabels(edge = 21, "11", cex = 0.8, frame = "circle", bg = "lightblue")
edgelabels(edge = 7, "Angiospermas", frame = "none", cex = 0.8, adj = c(0.5, -0.5))

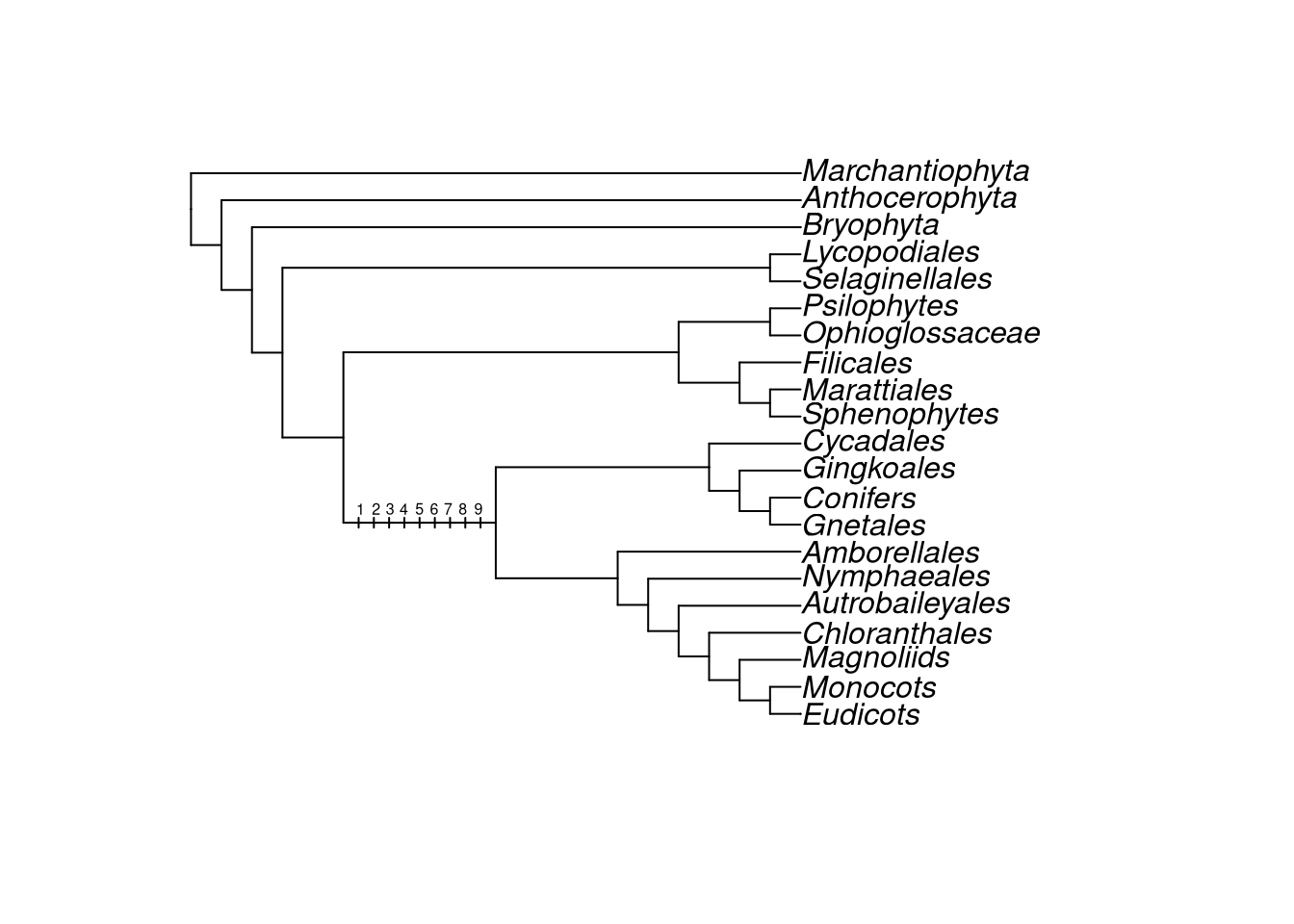

plot(plants.tree)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2.5)
edgelabels(edge = 6, 1, cex = 0.5, adj = c(7.3, -0.7), frame = "none")
edgelabels(edge = 6, 2, cex = 0.5, adj = c(5.5, -0.7), frame = "none")
edgelabels(edge = 6, 3, cex = 0.5, adj = c(3.9, -0.7), frame = "none")
edgelabels(edge = 6, 4, cex = 0.5, adj = c(2.3, -0.7), frame = "none")
edgelabels(edge = 6, 5, cex = 0.5, adj = c(0.5, -0.7), frame = "none")
edgelabels(edge = 6, 6, cex = 0.5, adj = c(-1.2, -0.7), frame = "none")
edgelabels(edge = 6, 7, cex = 0.5, adj = c(-2.8, -0.7), frame = "none")
edgelabels(edge = 6, 8, cex = 0.5, adj = c(-4.5, -0.7), frame = "none")
edgelabels(edge = 6, 9, cex = 0.5, adj = c(-6.3, -0.7), frame = "none")
srt:plot(plants.tree)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 0.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = -1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 1.5)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2)
edgelabels(edge = 6, pch = 3, cex = 0.5, adj = 2.5)

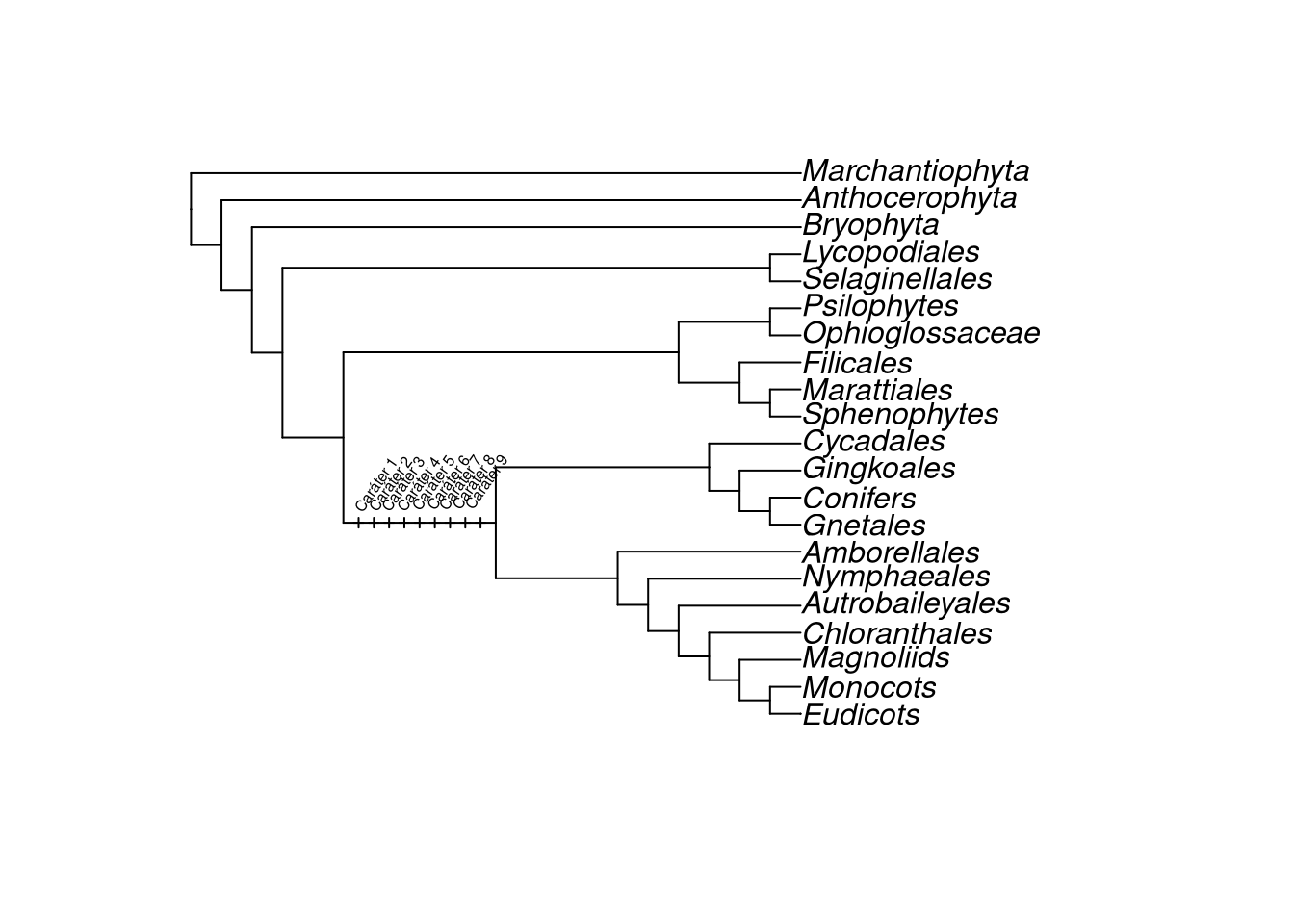

edgelabels(edge = 6, "Caráter 1", cex = 0.5, frame = "none", adj = c(0.4,-4.5), srt = 55)
edgelabels(edge = 6, "Caráter 2", cex = 0.5, frame = "none", adj = c(0.26,-3.5), srt = 55)
edgelabels(edge = 6, "Caráter 3", cex = 0.5, frame = "none", adj = c(0.14,-2.6), srt = 55)
edgelabels(edge = 6, "Caráter 4", cex = 0.5, frame = "none", adj = c(0,-1.5), srt = 55)
edgelabels(edge = 6, "Caráter 5", cex = 0.5, frame = "none", adj = c(-0.15, -0.5), srt = 55)
edgelabels(edge = 6, "Caráter 6", cex = 0.5, frame = "none", adj = c(-0.29, 0.54), srt = 55)
edgelabels(edge = 6, "Caráter 7", cex = 0.5, frame = "none", adj = c(-0.4, 1.4), srt = 55)
edgelabels(edge = 6, "Caráter 8", cex = 0.5, frame = "none", adj = c(-0.53, 2.3), srt = 55)
edgelabels(edge = 6, "Caráter 9", cex = 0.5, frame = "none", adj = c(-0.65, 3.2), srt = 55)
Anotando texto nos terminais:
tiplabels():plot(Monocots, label.offset=1)
tiplabels()
plot(Monocots, label.offset=1.5)

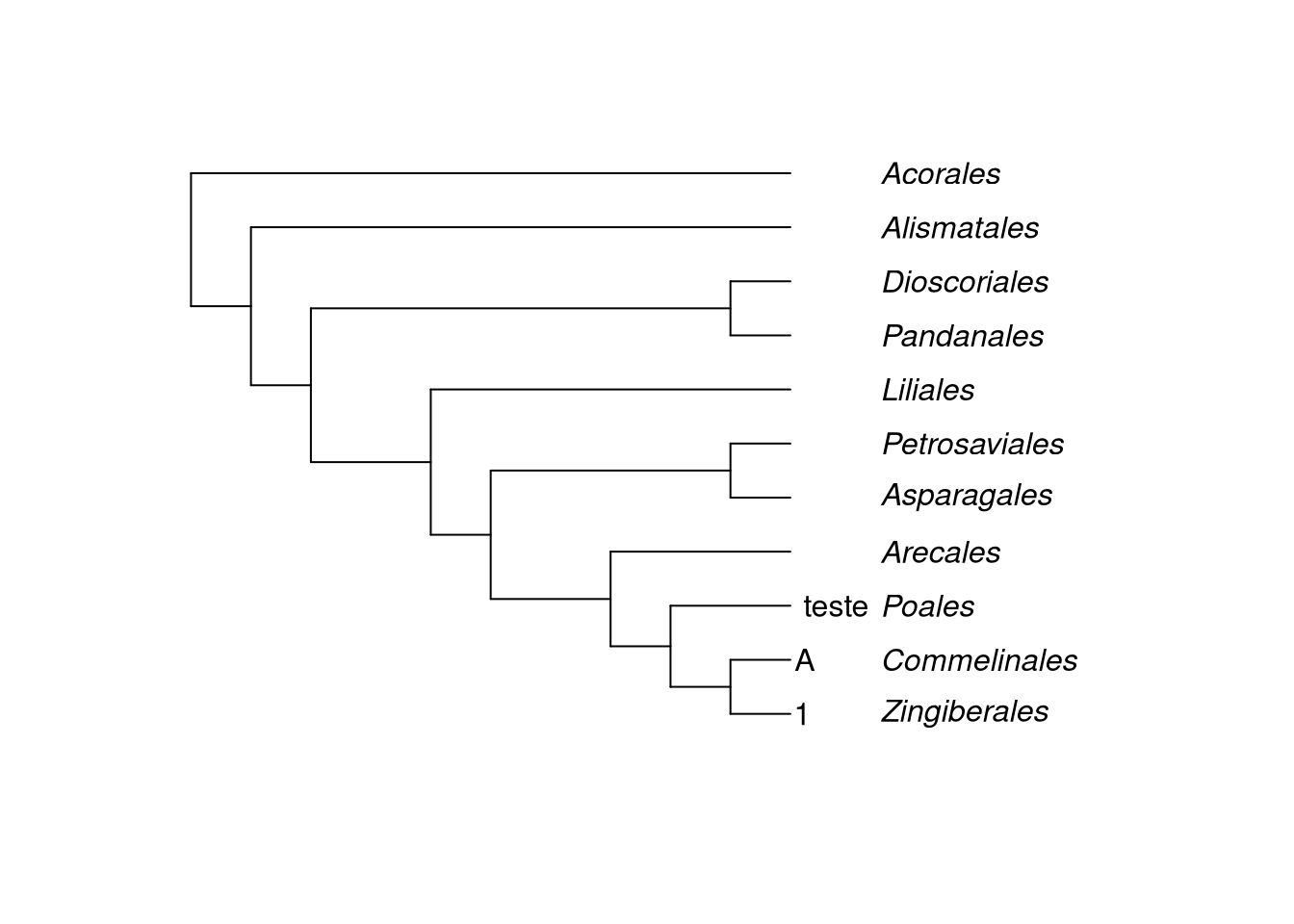

tiplabels("1", 1, frame = "n", adj=-0.2)
tiplabels("A", 2, frame = "n", adj=-0.2)
tiplabels("teste", 3, frame = "n", adj=-0.2)
thermo e pie:plot(Monocots, label.offset = 1)
tiplabels(pie = runif(11), cex = 1)
Anotando texto nos nós:
nodelabels():plot(plants.tree)
nodelabels()
plot(plants.tree)

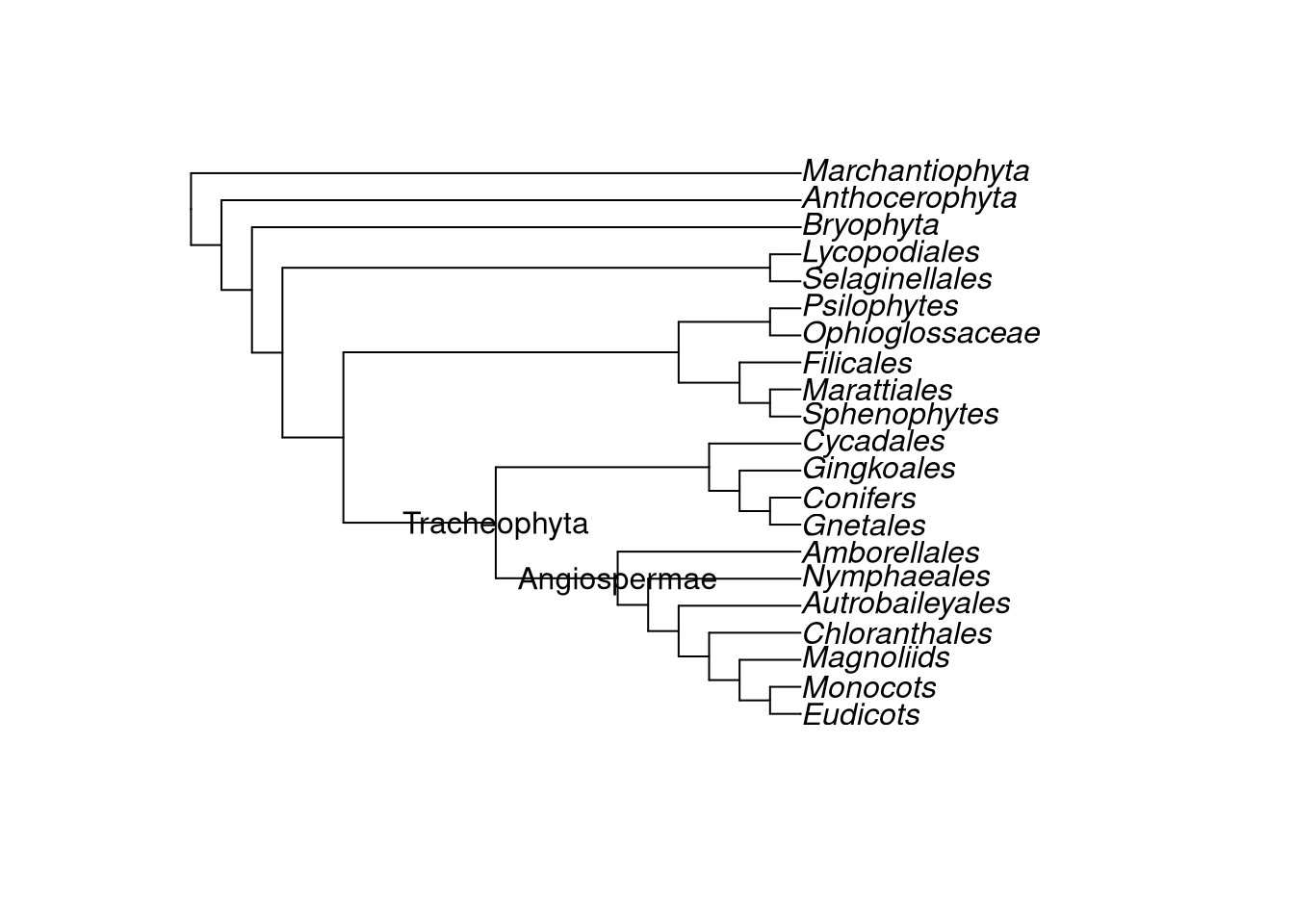

nodelabels("Tracheophyta", 28, frame = "none")
nodelabels("Angiospermae", 29, frame = "n")
thermo e pie. Vamos usar a função runif() para gerar números aleatórios de 0 a 1:plot(Monocots)
nodelabels(thermo = runif(10), cex = 0.7)
plot(Monocots)
nodelabels(thermo = runif(10), cex = 0.7, horiz = TRUE)

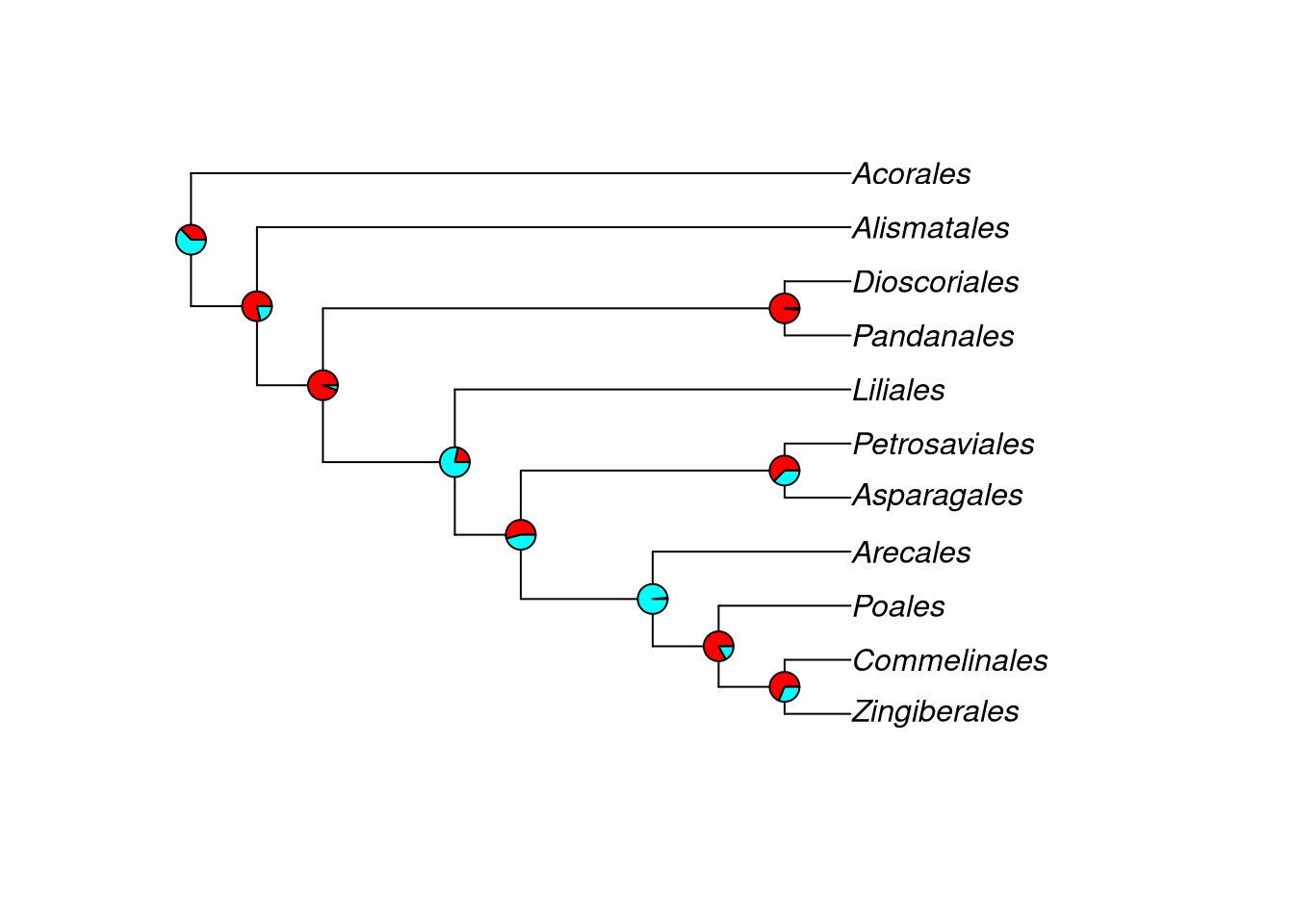

plot(Monocots)

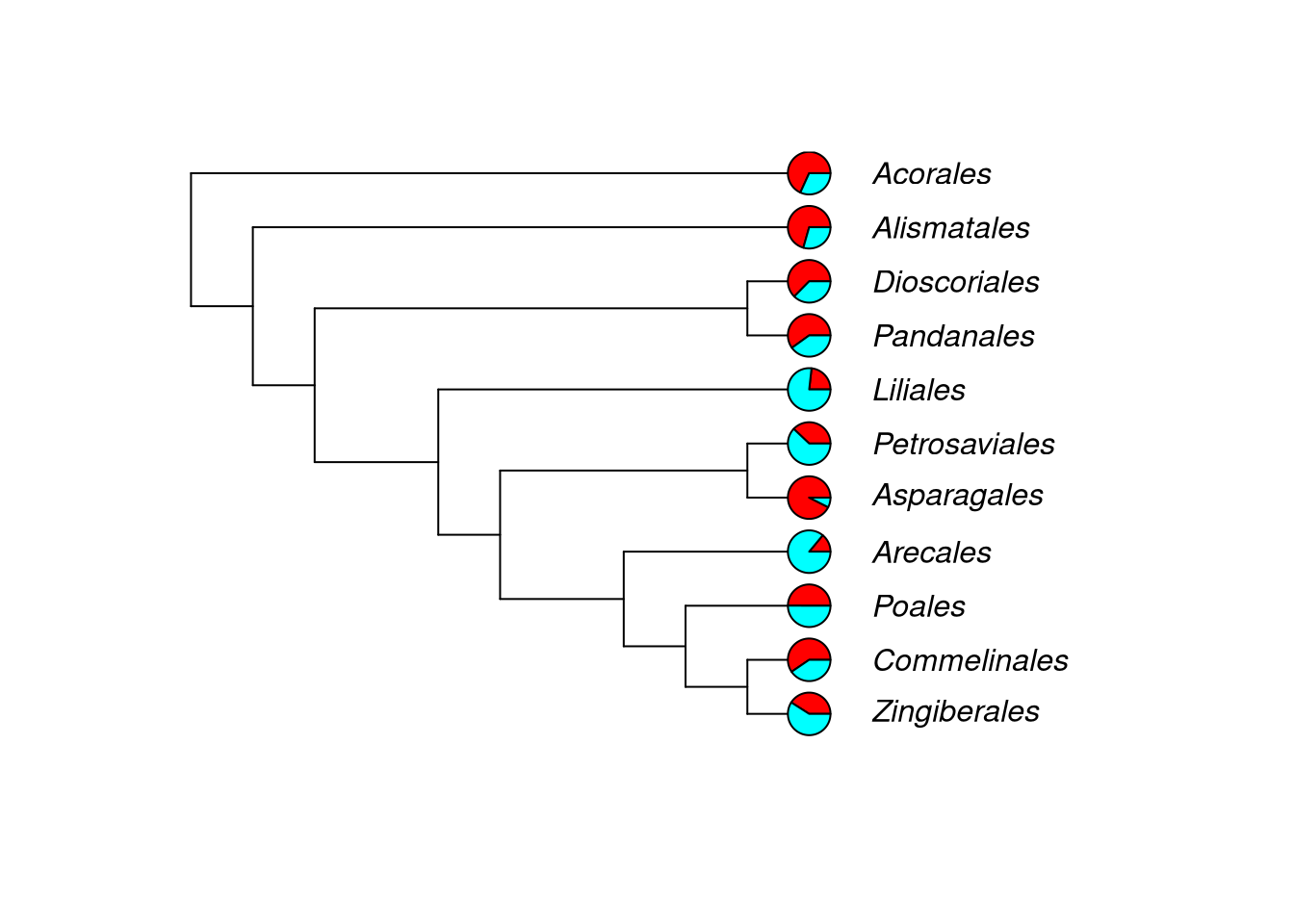

nodelabels(pie = runif(10), cex = 0.7)
prop_x <- runif(22, 0, 0.33)
prop_y <- runif(22, 0, 0.33)
prop_z <- runif(22, 0, 0.33)
prop_w <- cbind(prop_x, prop_y, prop_z, 1 - prop_x - prop_y - prop_z)
head(prop_w) prop_x prop_y prop_z
[1,] 0.3255590 0.061257642 0.163811106 0.4493722
[2,] 0.2242380 0.286780864 0.223660426 0.2653207
[3,] 0.1878538 0.098511720 0.002562457 0.7110720
[4,] 0.2484440 0.073581957 0.272024516 0.4059495
[5,] 0.1445380 0.009296536 0.092652380 0.7535131

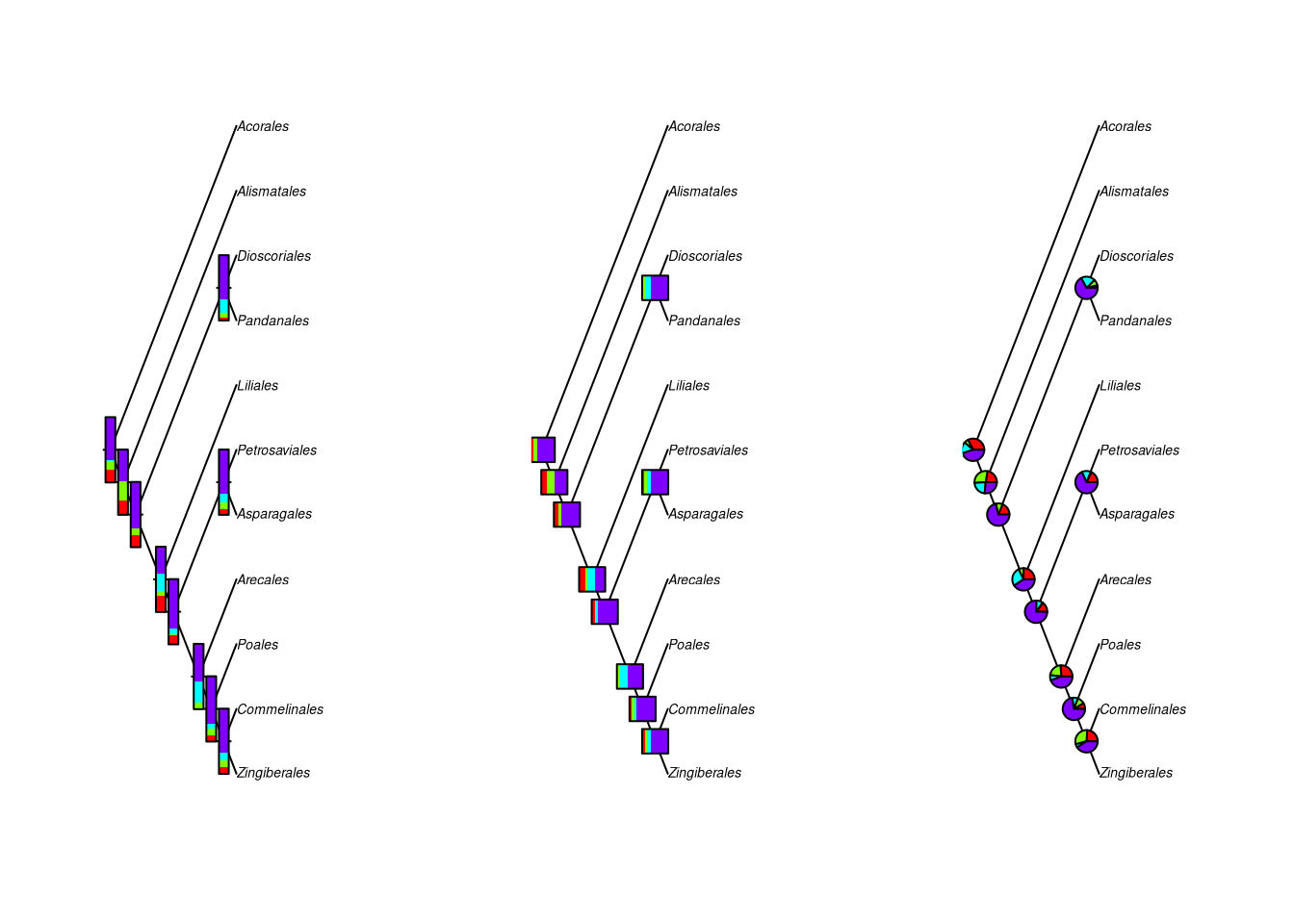

[6,] 0.2613871 0.218231170 0.076829130 0.4435526layout(matrix(1:3, 1, 3))
plot(Monocots, "c")
nodelabels(thermo = prop_w, cex = 1.4)
plot(Monocots, "c")
nodelabels(thermo = prop_w, cex = 1.4, horiz = TRUE)
plot(Monocots, "c")
nodelabels(pie = prop_w, cex = 2)
O pacote phytools não implementa funções específicas para escrever nos terminais e ramos, mas sim para os nós.

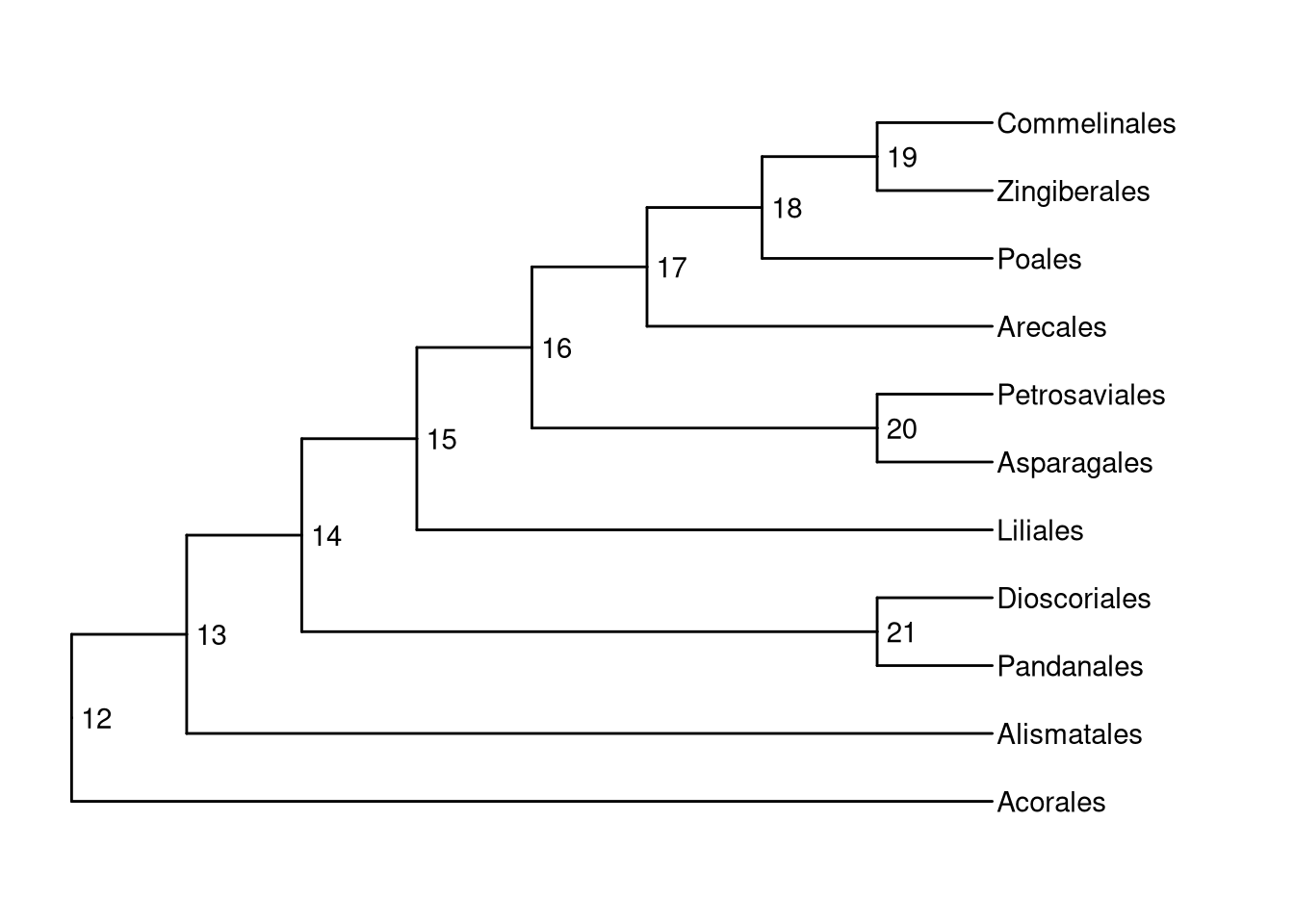

Descubra os números dos nós com o argumento node.numbers:
plotTree(Monocots, node.numbers = TRUE)
Plote nomes nos nós:
plotTree(plants.tree)
labels <- c("Nome1", "Nome2", "Nome3")
labelnodes(text = labels, node = c(25, 26, 27), shape = "ellipse", cex = 0.8, interactive = FALSE)
Adicionar nomes aos nós interativamente: (Retire os símbolos # da frente dos comandos)
# plotTree(plants.tree)
# labelnodes(text = labels, shape = "ellipse", cex = 0.8, interactive = TRUE)Adicione nomes aos clados ao lado dos Terminais em árvore do tipo phylogram e cladogram: (Apenas os nós delimitam a chave)

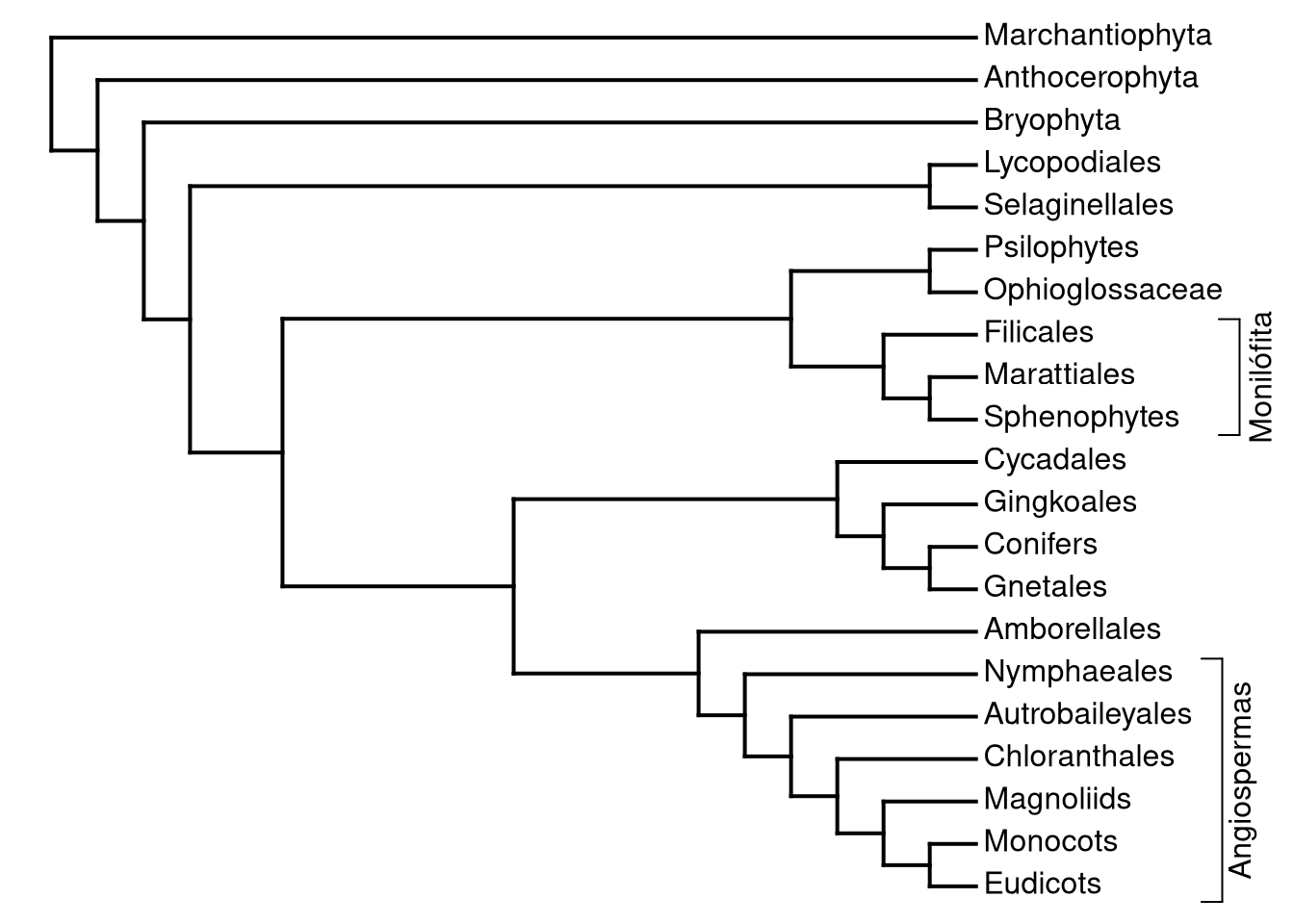

plotTree(plants.tree)
cladelabels(text = "Monilófita", node = 41, offset = 11)
cladelabels(text = "Angiospermas", node = 30, offset = 11)
Adicione nomes aos clados ao lado dos terminais em árvore do tipo fan. Com o argumento ylim estabeleça os limites da plotagem:
plotTree(plants.tree, type = "fan", fsize = 0.7, ylim = c(-2,2), offset=1)
arc.cladelabels(text="Gimnospermas", node= 38, ln.offset=1.6, lab.offset=1.8, orientation = "curved")
arc.cladelabels(text="Angiospermas", node= 30, ln.offset=1.8, lab.offset=2, orientation = "curved")
Adicionando uma barra de erro nos nós com o método plotTree.errorbars():
…
O pacote ape possui três funções para plotar matrizes, dataframes, e outra árvore ao lado de uma árvore (tanglegram): phydataplot(), ring() e cophyloplot().

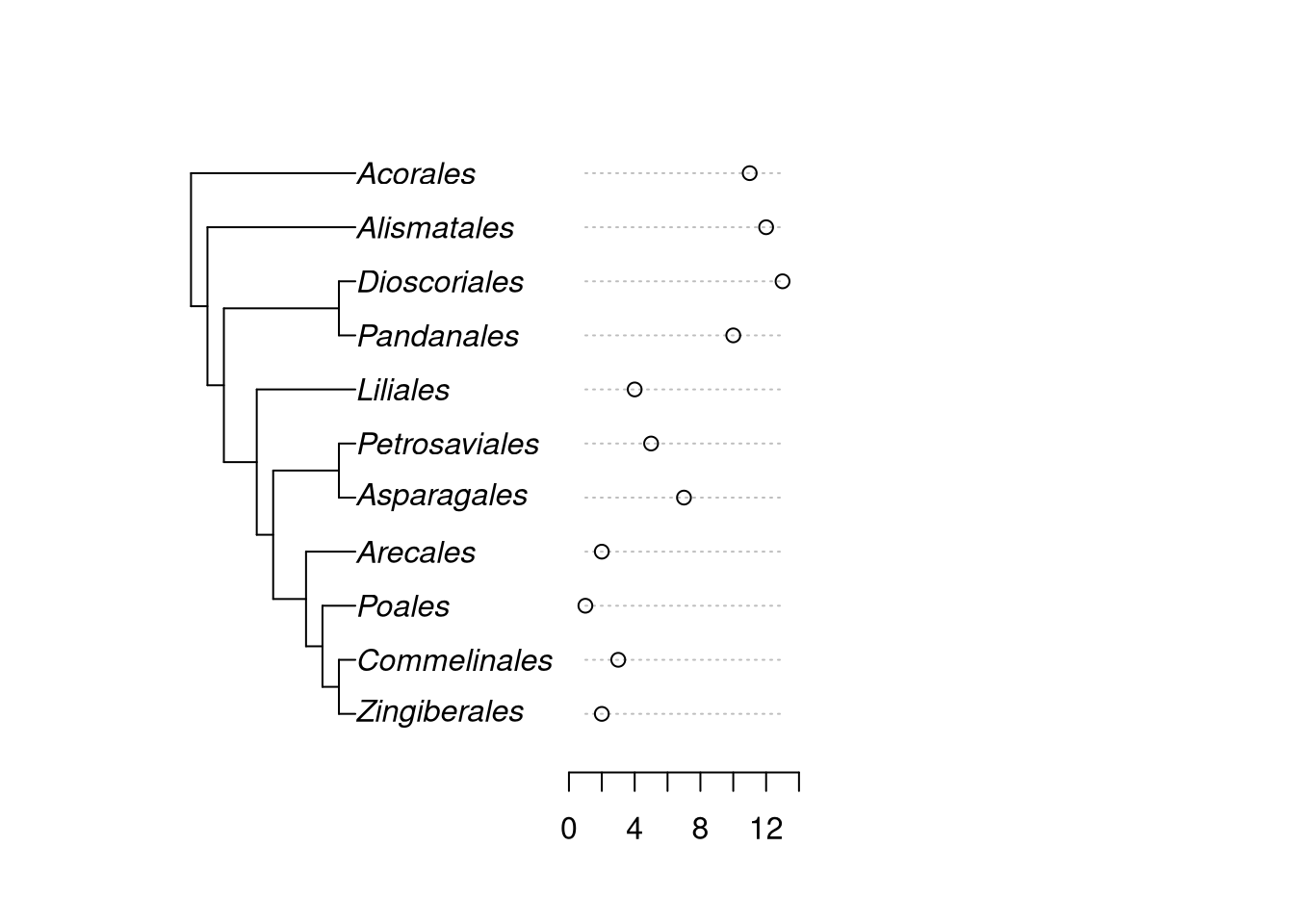

Plote diferentes layouts ao lado da árvore:
data <- c(2,3,1,2,7,5,4,10,13,12,11)
names(data) <- Monocots$tip.label
plot(Monocots, x.lim = 60)

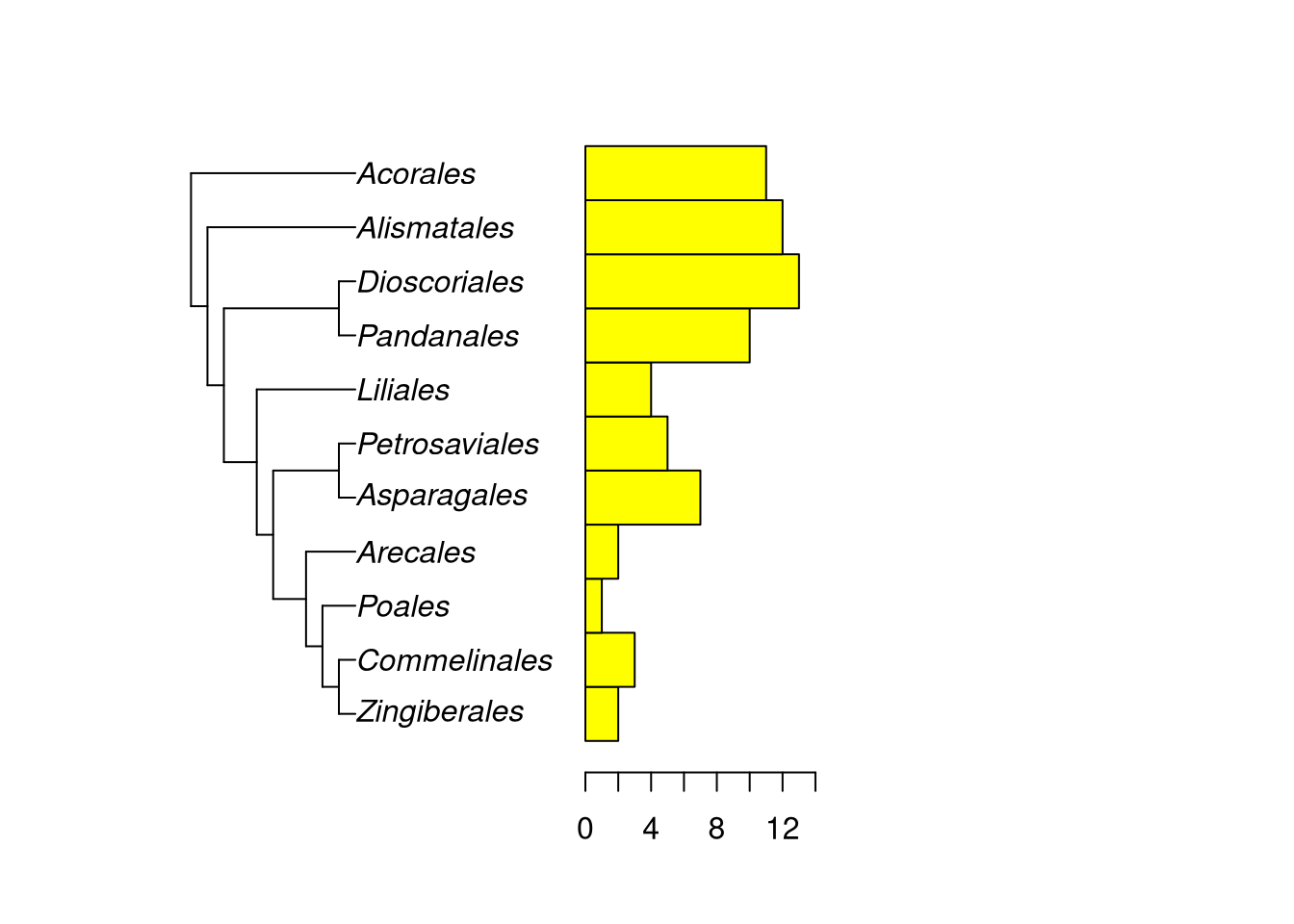

phydataplot(data, Monocots, offset = 14)
plot(Monocots, x.lim = 60)
phydataplot(data, Monocots, offset = 14, col = "yellow")
plot(Monocots, x.lim = 60)

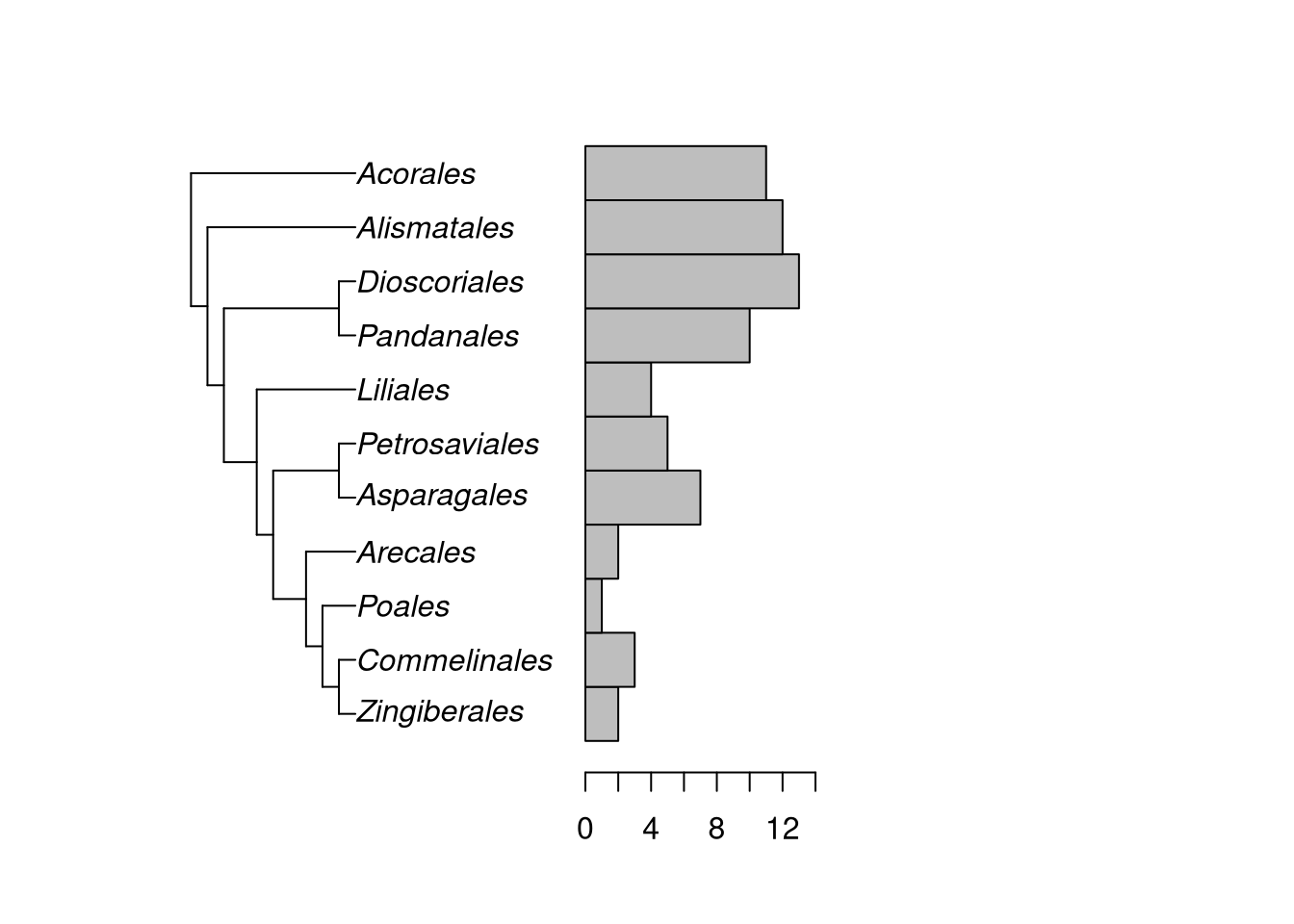

phydataplot(data, Monocots, offset = 14, "d")

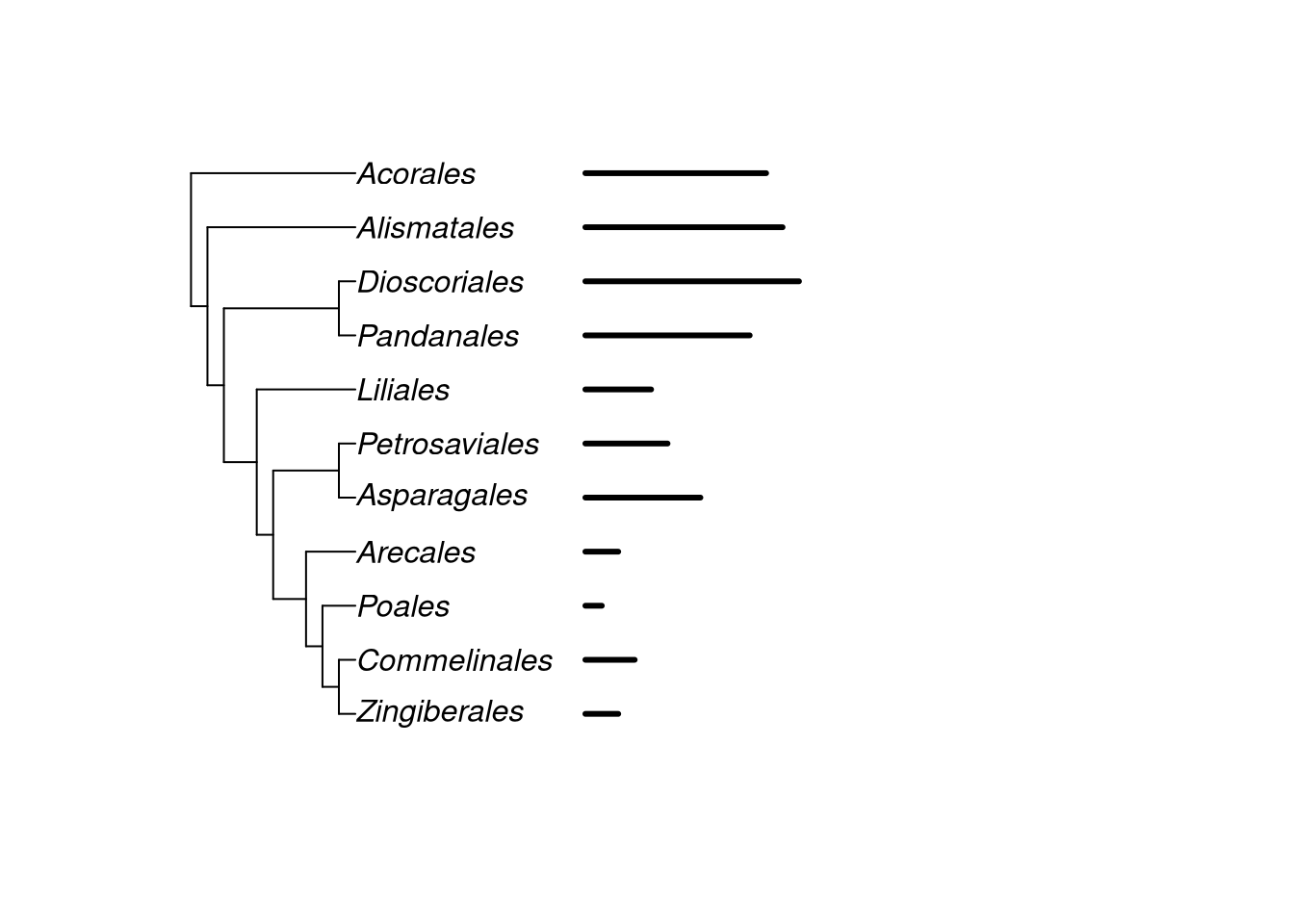

plot(Monocots, x.lim = 60)
phydataplot(data, Monocots, offset = 14, "s", lwd = 3)

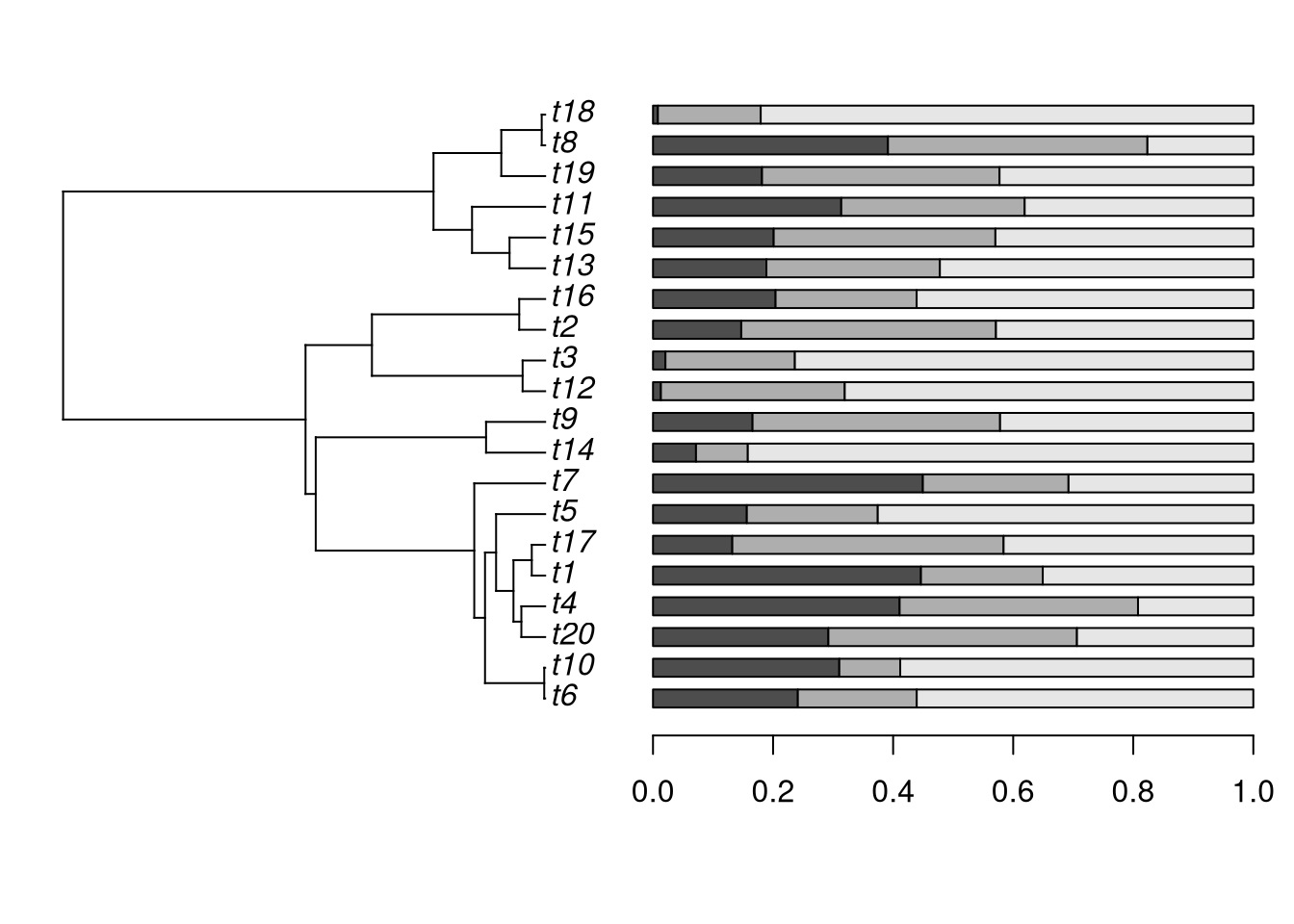

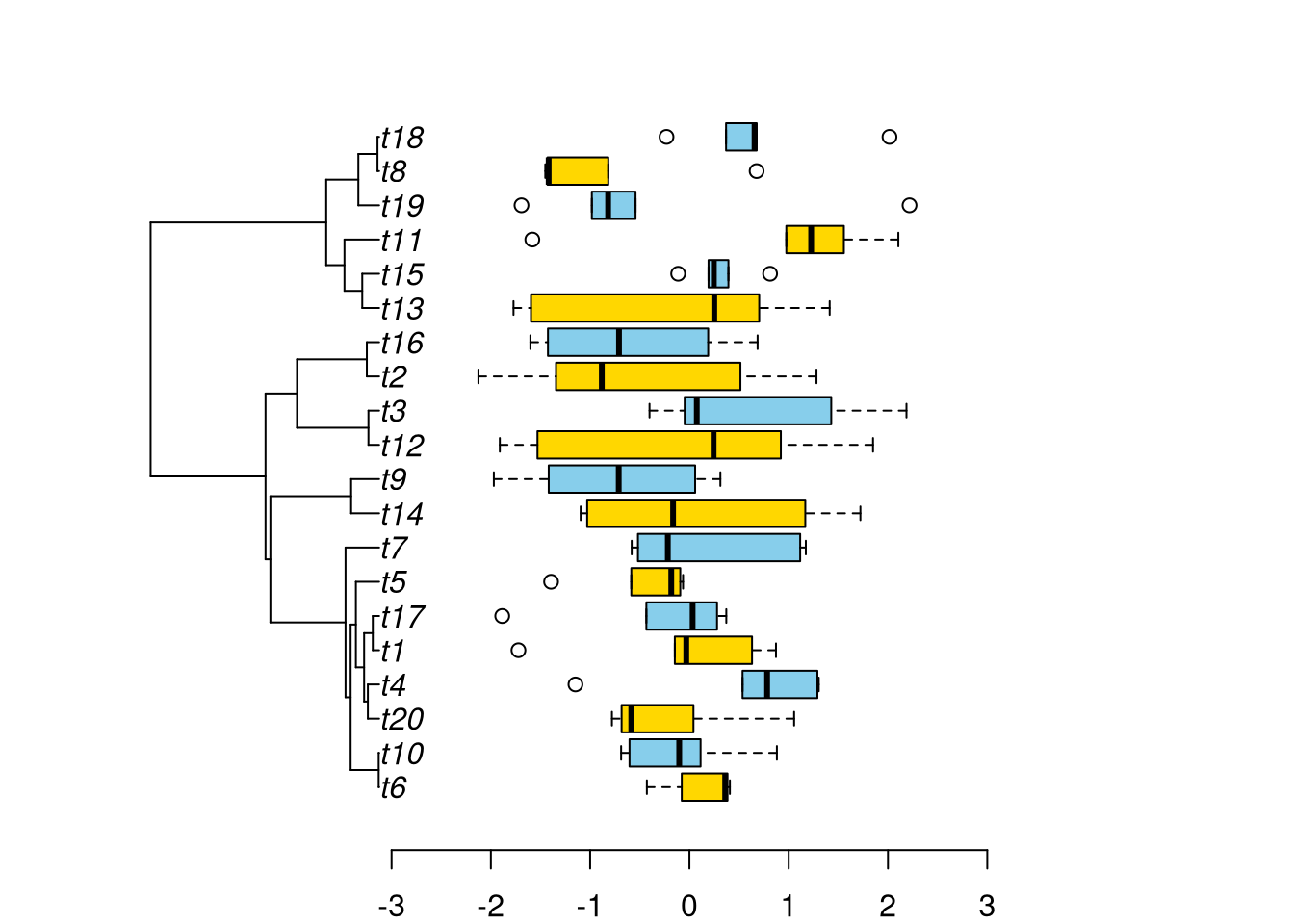

tx <- rcoal(m <- 20)
X <- runif(m, 0, 0.5); Y <- runif(m, 0, 0.5)
X <- cbind(X, Y, 1 - X - Y)
X X Y
[1,] 0.241270123 0.19802896 0.5607009
[2,] 0.310349250 0.10146002 0.5881907
[3,] 0.292149932 0.41405925 0.2937908
[4,] 0.410822062 0.39707453 0.1921034
[5,] 0.446353816 0.20288978 0.3507564
[6,] 0.132125995 0.45185196 0.4160220
[7,] 0.156286099 0.21811839 0.6255955
[8,] 0.449519593 0.24264452 0.3078359
[9,] 0.071631584 0.08630186 0.8420666
[10,] 0.165796907 0.41237185 0.4218312
[11,] 0.013161195 0.30621457 0.6806242
[12,] 0.020715190 0.21559356 0.7636913
[13,] 0.146997886 0.42429702 0.4287051
[14,] 0.204171960 0.23499470 0.5608333
[15,] 0.188897096 0.28896770 0.5221352
[16,] 0.201047888 0.36931786 0.4296343
[17,] 0.313594192 0.30551014 0.3808957
[18,] 0.181600993 0.39562006 0.4227789
[19,] 0.391398047 0.43219221 0.1764097
[20,] 0.008136645 0.17127612 0.8205872rownames(X) <- tx$tip.label
plot(tx, x.lim = 6)
co <- rgb(diag(3))

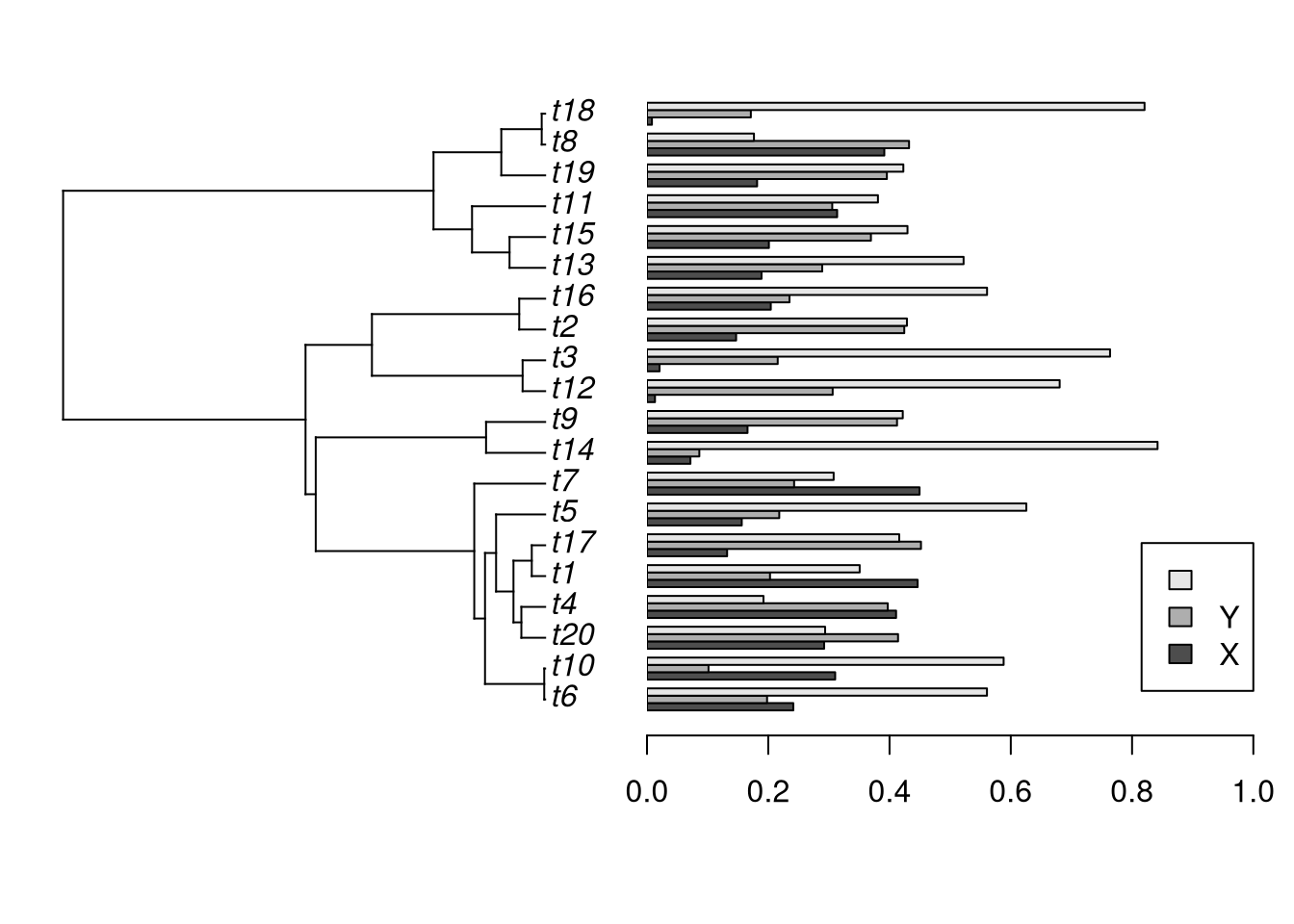

phydataplot(X, tx, col = co)
par(mar=c(3, 3, 3, 3))
Z <- matrix(rnorm(m * 5), m)
rownames(Z) <- rownames(X)
plot(tx, x.lim = 5)
phydataplot(Z, tx, "bo", scaling = .5, offset = 0.5, boxfill = c("gold", "skyblue"))
Plote uma matriz de diferentes estados para carda caráter com cores diferentes:
c1 <- rep(c("estado 1", "estado 2", "estado 3"), 10/2)
names(c1) <- Monocots$tip.label
c2 <- rep(c("estado 4", "estado 5", "estado 6"), 10/2)
names(c2) <- Monocots$tip.label
c3 <- rep(c("estado 2", "estado 3", "estado 4"), 10/2)
names(c3) <- Monocots$tip.label
matriz_c <- cbind(c1, c2, c3)
plot(Monocots, x.lim = 60)

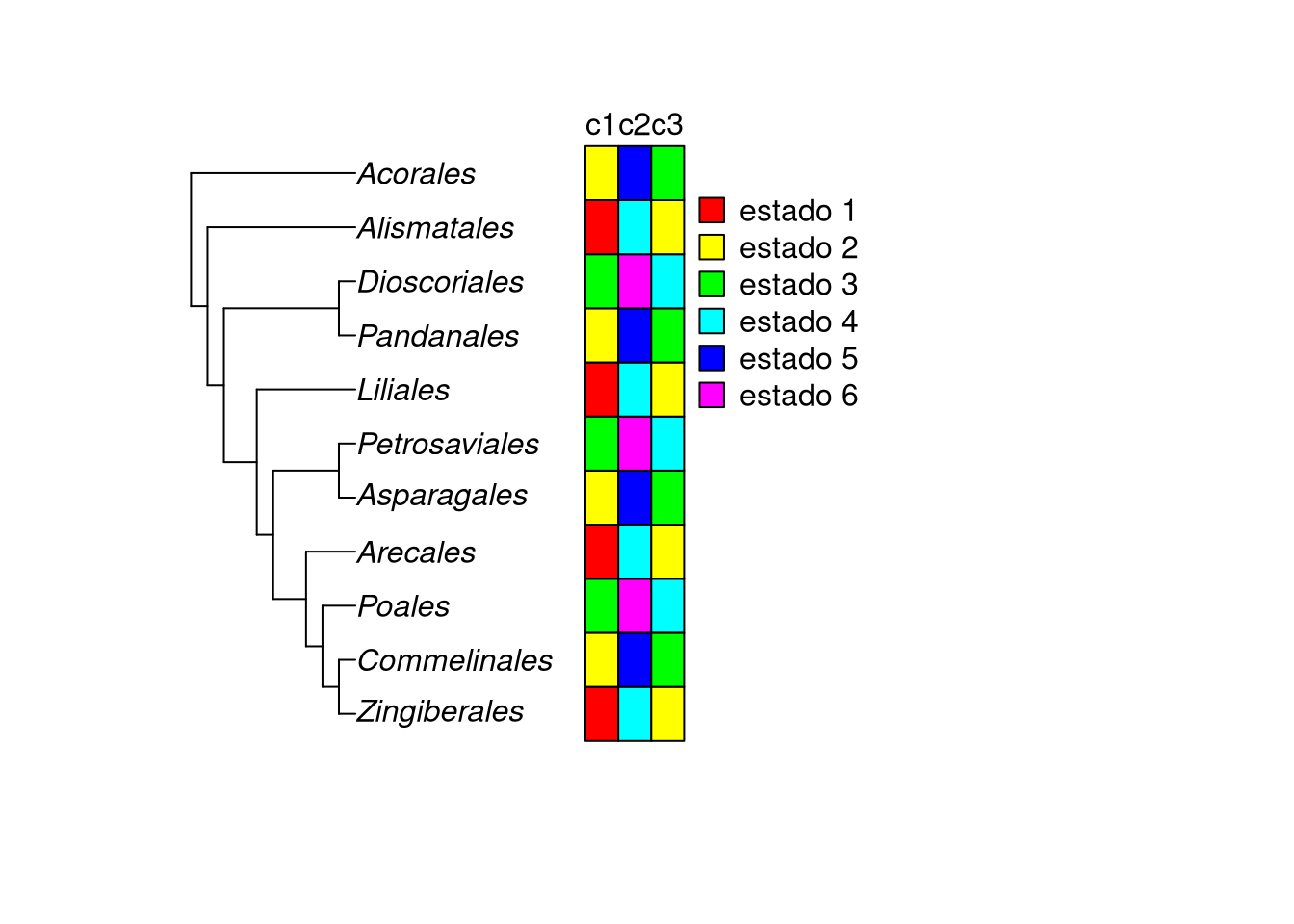

phydataplot(matriz_c, Monocots, "m", width = 2, offset = 14, legend = "side")

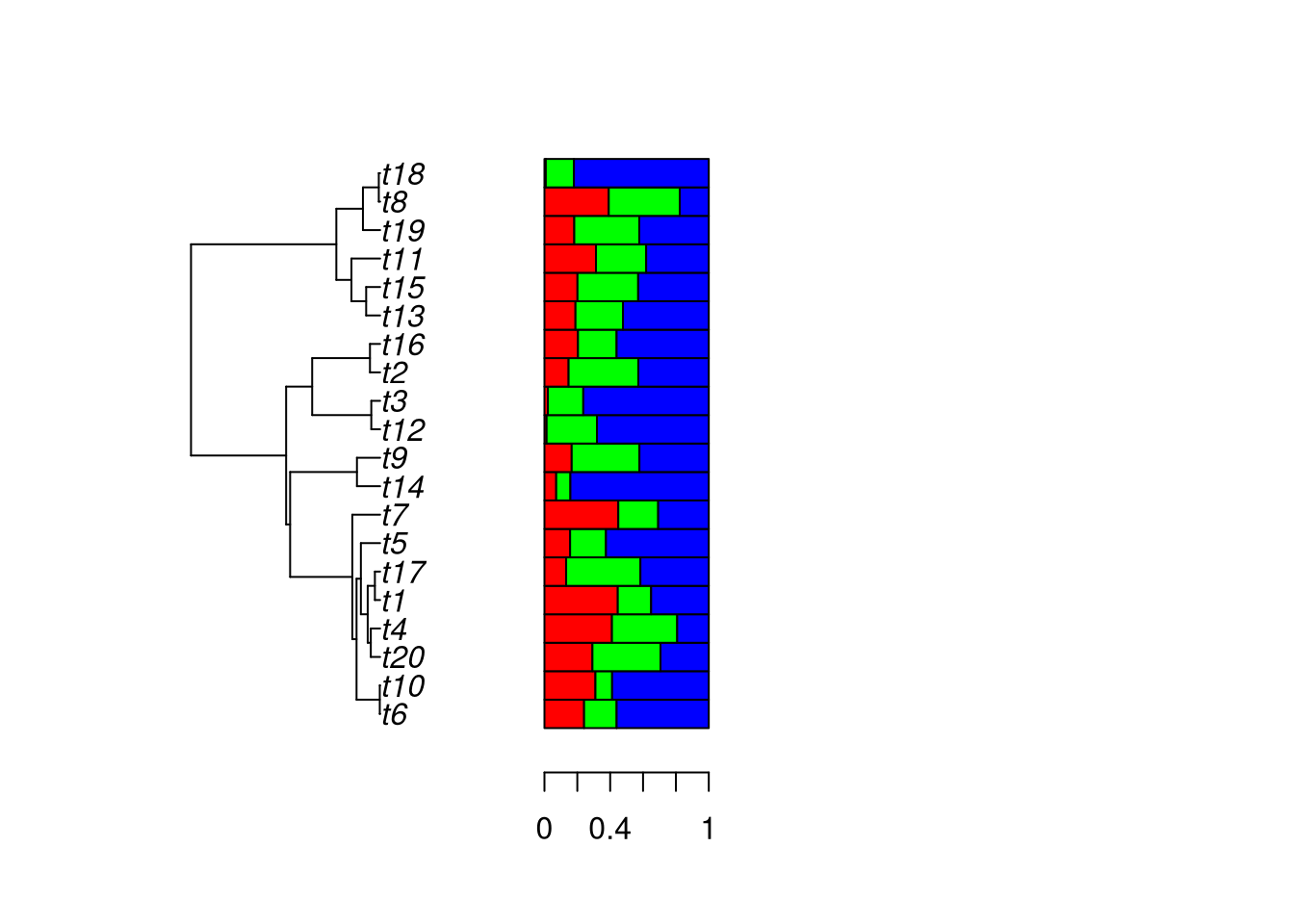

A função ring() plota dados contínuos e discretos em árvores do tipo “fan”.
Plote uma barra de proporções igual a 1:
plot(tx, "f", show.tip.label = FALSE, open.angle = 180, x.lim = c(-1, 2), y.lim = c(-2, 3.1))
ring(X, tx, col = co, offset = 0.05)

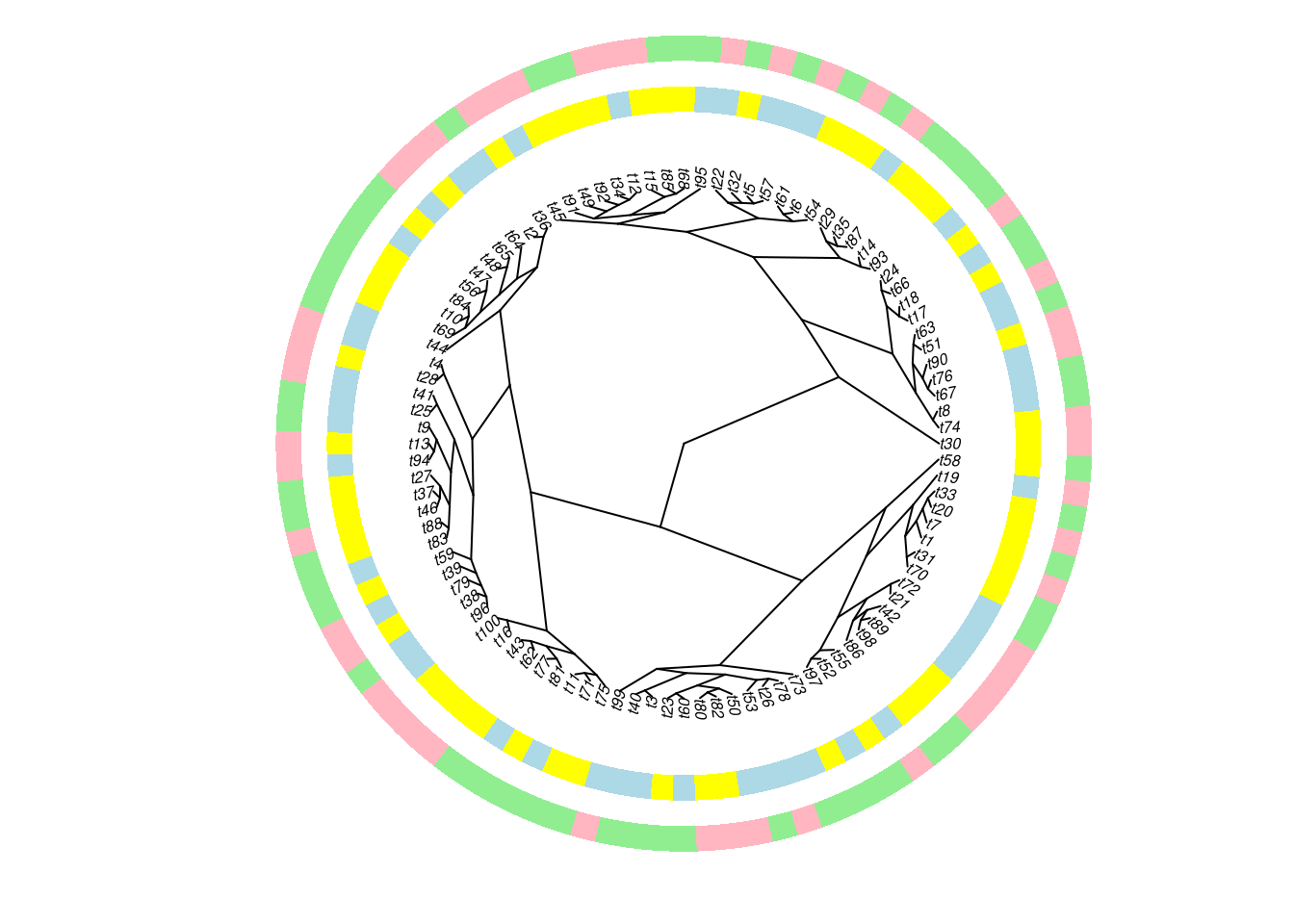

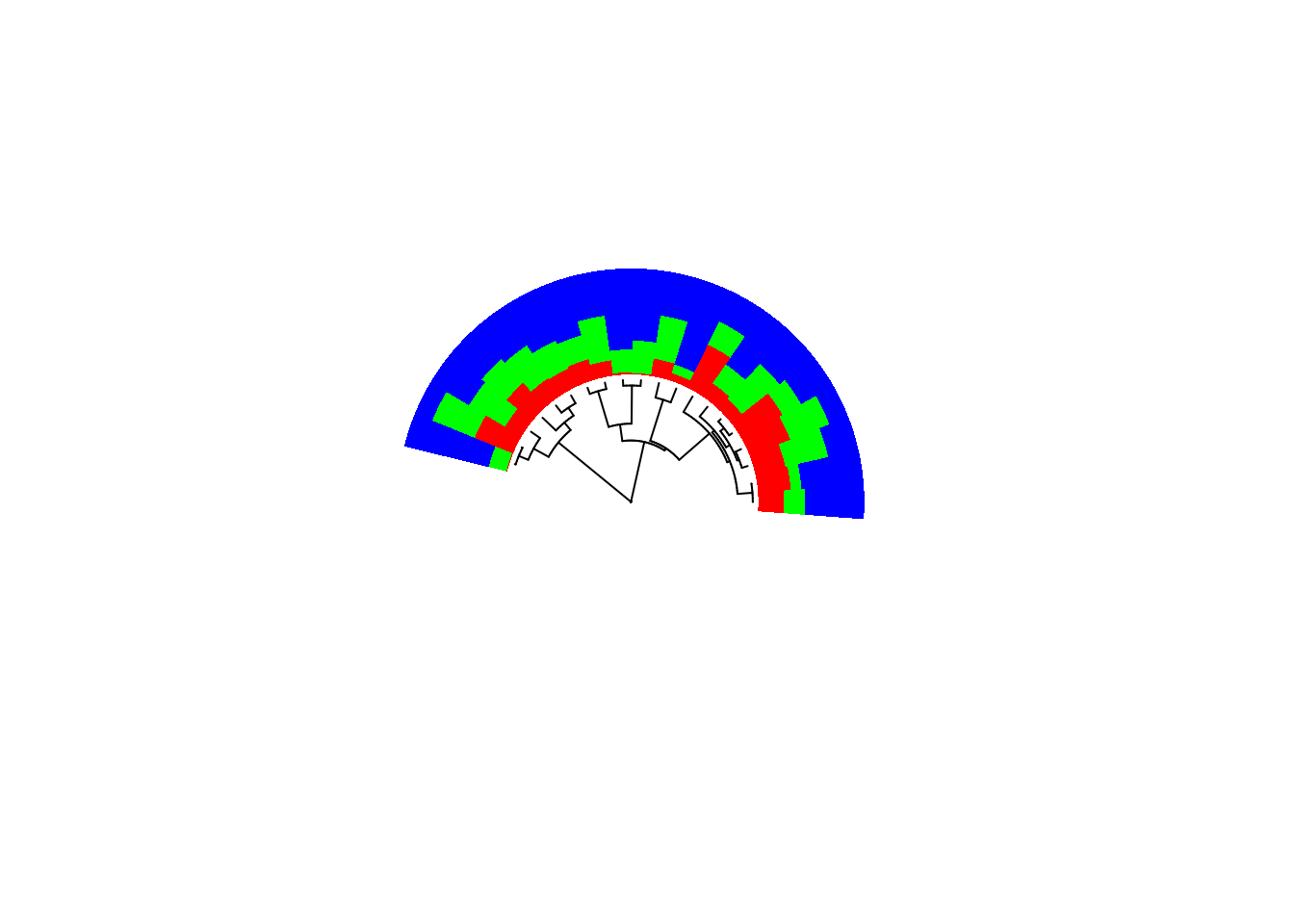

Plote mais de um anel de carateres:
ts <- rcoal(100)
X1 <- rTraitCont(ts)
X2 <- rTraitCont(ts)
X3 <- rTraitCont(ts)
co <- c("blue", "red")
X1 <- X1 + abs(min(X1))
X2 <- X2 + abs(min(X2))
X3 <- X3 + abs(min(X3))
op <- par(mar = rep(0, 4))
par(xpd = TRUE, mar = op$mar)
plot(ts, "f", show.tip.label = FALSE, x.lim = c(-3,3), y.lim = c(-3,3), open.angle = 30)
phydataplot(X1, ts, "s", col = co, offset = 0.1, lwd = 5)
ring(X2, ts, "ring", col = co, offset = max(X) + 0.3, lwd = 4)
ring(X3, ts, "ring", col = co, offset = max(X) + 0.7, lwd = 4)

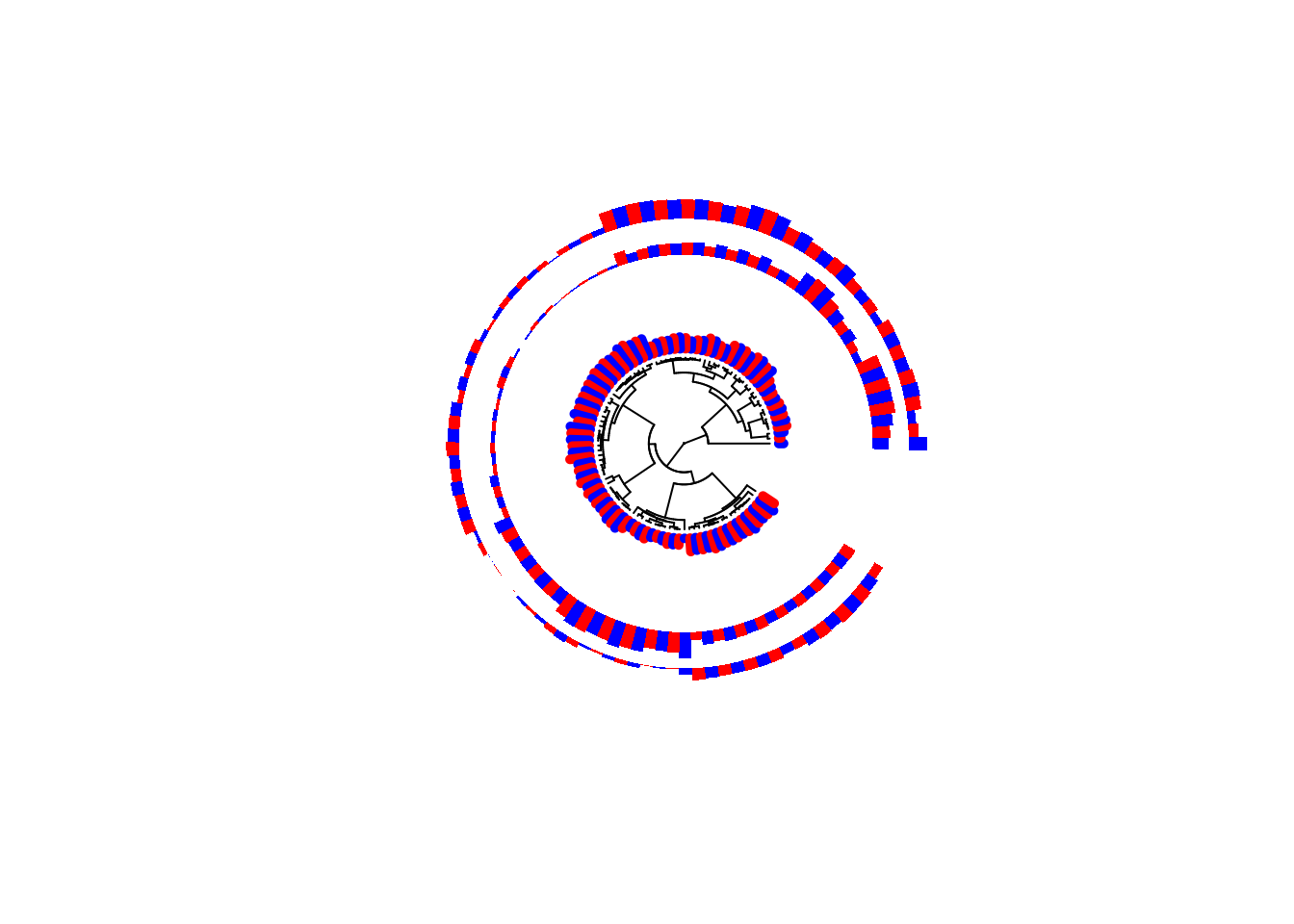

Plote duas camadas de anéis:
co <- c("lightblue", "yellow")
co2 <- c("lightgreen", "lightpink")
op <- par(mar = rep(0, 4))
par(xpd = TRUE, mar = op$mar)
plot(ts, "r", cex=0.5)
ring(0.1, ts, "r", col = sample(co, size = 100, rep = TRUE), offset = 0.3)
ring(0.1, ts, "r", col = sample(co2, size = 100, rep = TRUE), offset = 0.5)
# Gerar 2 árvores aleatórias com 10 terminais com a função rtree(). As árvores não precisam conter exatamente os mesmos terminais, mas as linhas serão formadas apenas nos terminais com nomes iguais.
tree1 <- rtree(10)
tree2 <- rtree(10)
# Criação de uma matriz de associação:
association <- cbind(tree2$tip.label, tree2$tip.label)

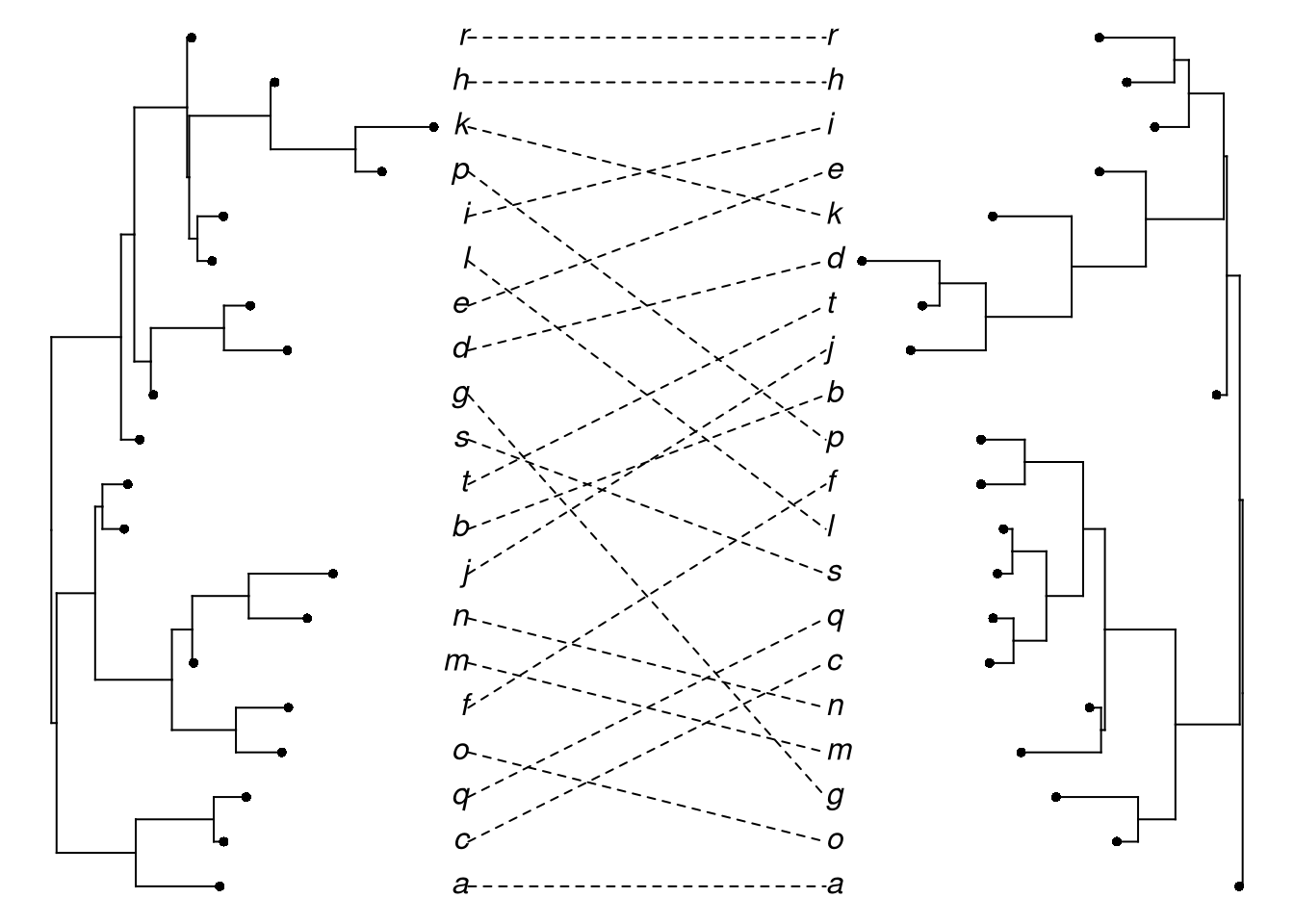

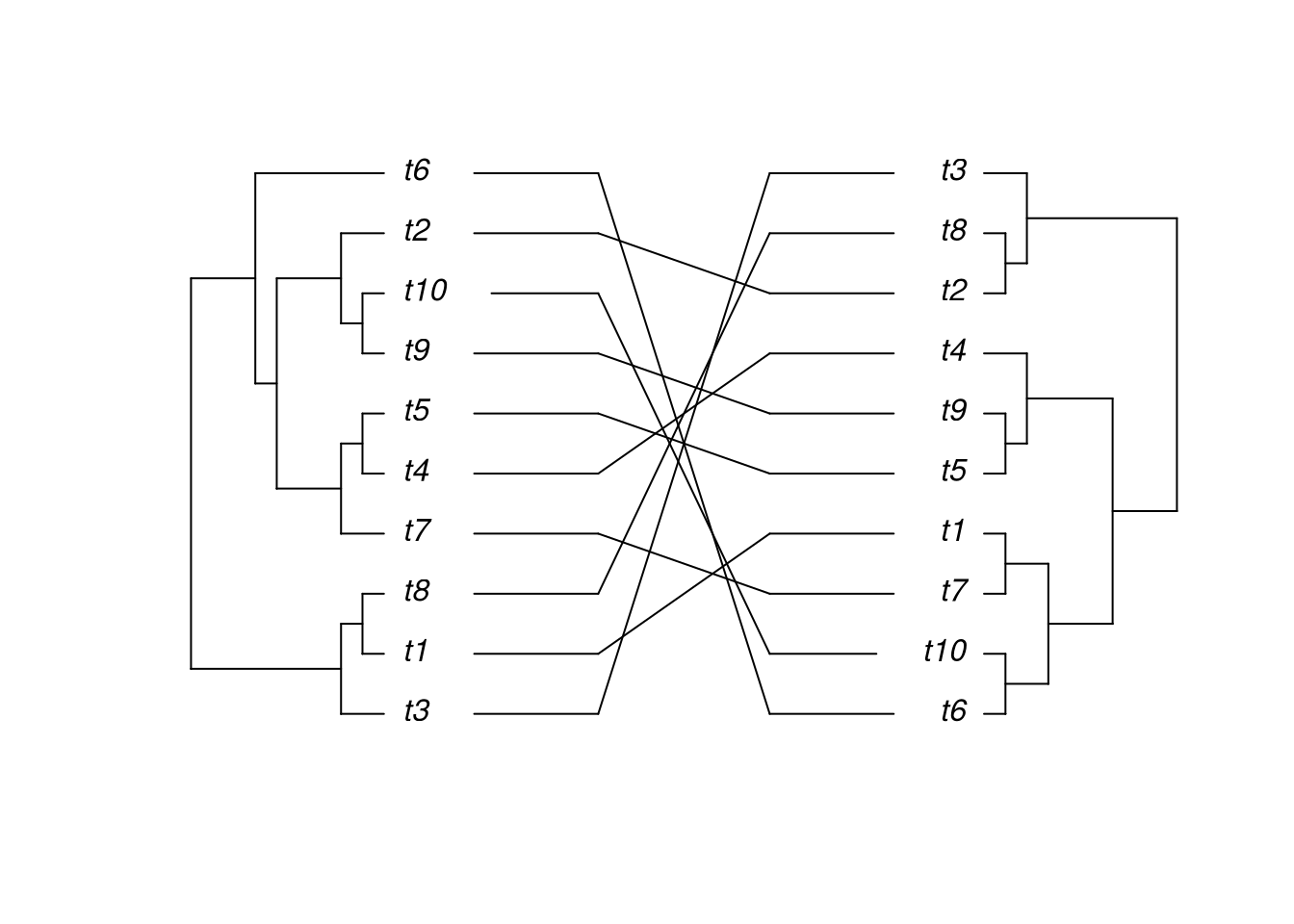

cophyloplot(tree1, tree2, assoc = association, length.line = 4, space = 28, gap = 3)
# Rotacionar árvore interativamente com argumento rotate: (Retire o # da frente do comando)
# cophyloplot(tree1, tree2, assoc = association, length.line = 4, space = 28, gap = 3, rotate = TRUE)O pacote phytools possui a função dotTree() e mais três métodos específicos da função plotTree() para plotar círculos, barras, matrizes e boxplots: plotTree.barplot(), plotTree.datamatrix() e plotTree.boxplot():
Plote esferas com tamanho diferenciado de acordo com dados contínuos com a função dotTree():
# Vamos obter a árvore e dados do Blog oficial o pacote Phytools:
tree<-ape::read.tree("http://www.phytools.org/Cordoba2017/data/tree.tre")
x<-as.matrix(read.csv("http://www.phytools.org/Cordoba2017/data/x.csv", row.names = 1))[, 1]
# Agora plote:

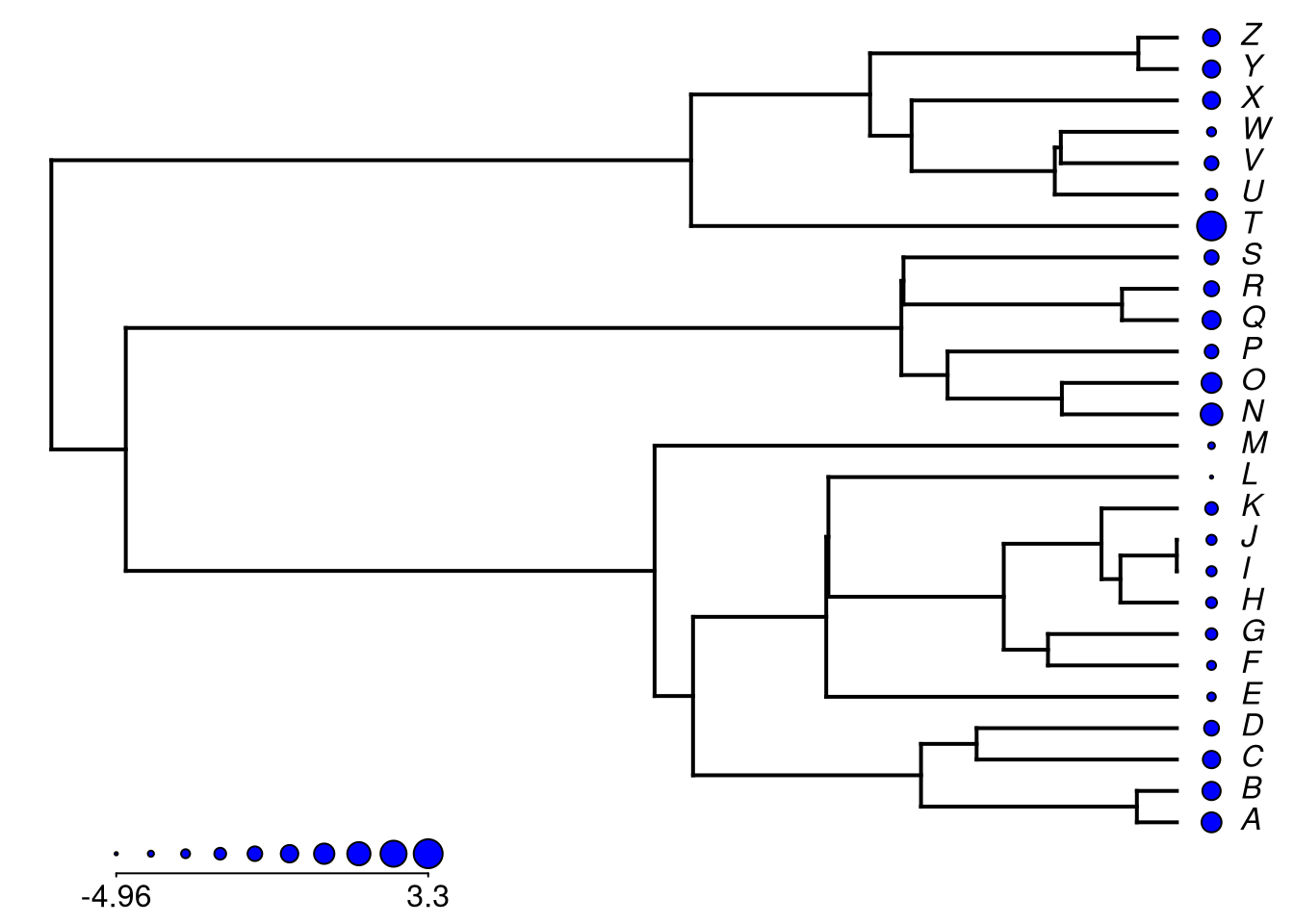

dotTree(tree, x, length = 10, ftype = "i")
Plote círculos coloridos para representar caracteres discretos:
eel.tree <- read.tree("http://www.phytools.org/Cordoba2017/data/elopomorph.tre")
eel.data <- read.csv("http://www.phytools.org/Cordoba2017/data/elopomorph.csv", row.names = 1)
fmode <- as.factor(setNames(eel.data[, 1], rownames(eel.data)))

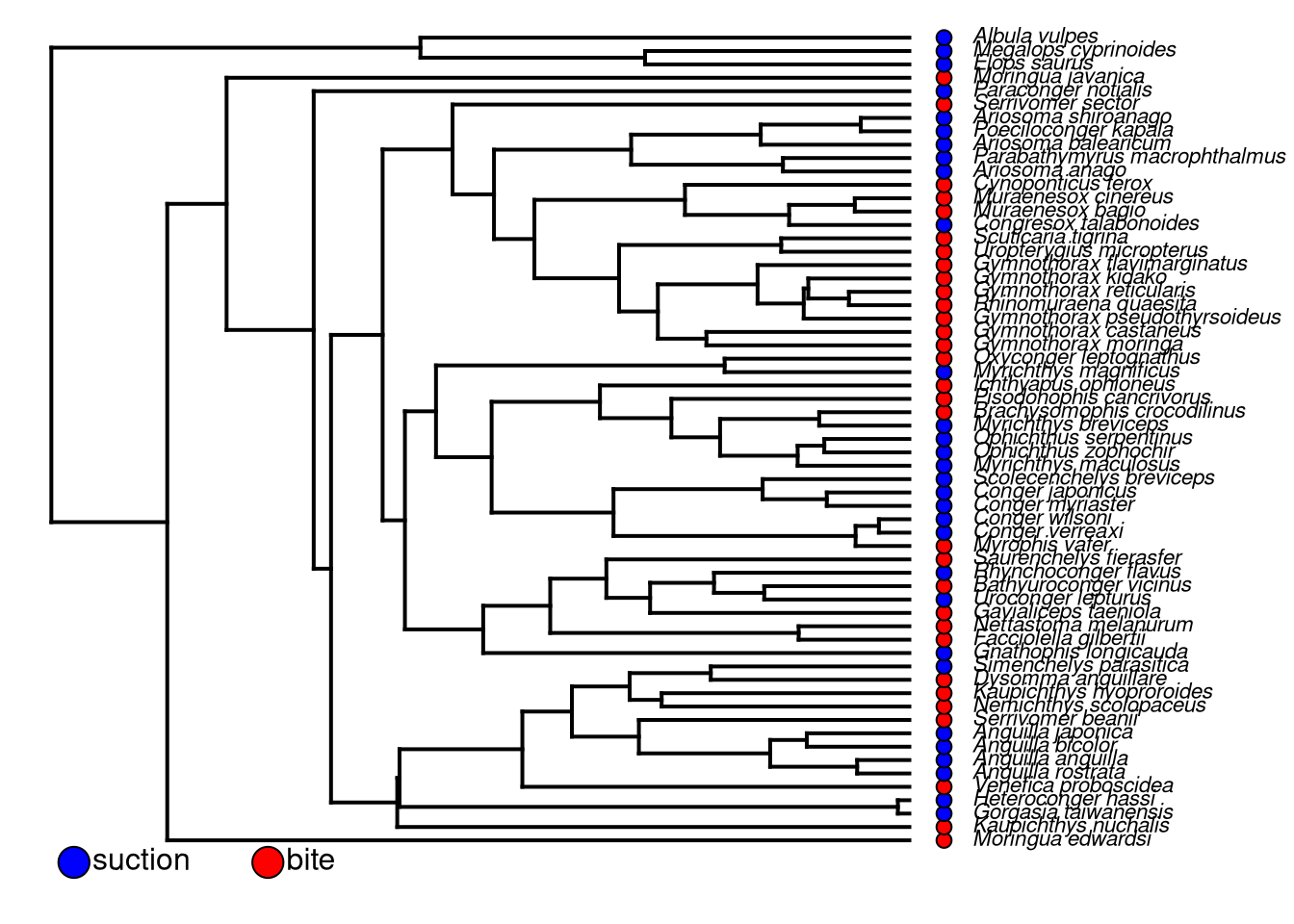

dotTree(eel.tree, fmode, colors = setNames(c("blue", "red"), c("suction", "bite")), ftype = "i", fsize = 0.7)
Plote barras com tamanho diferenciado de acordo com dados contínuos com o método plotTree.barplot(). Utilizaremos os mesmos dados obtidos a cima:

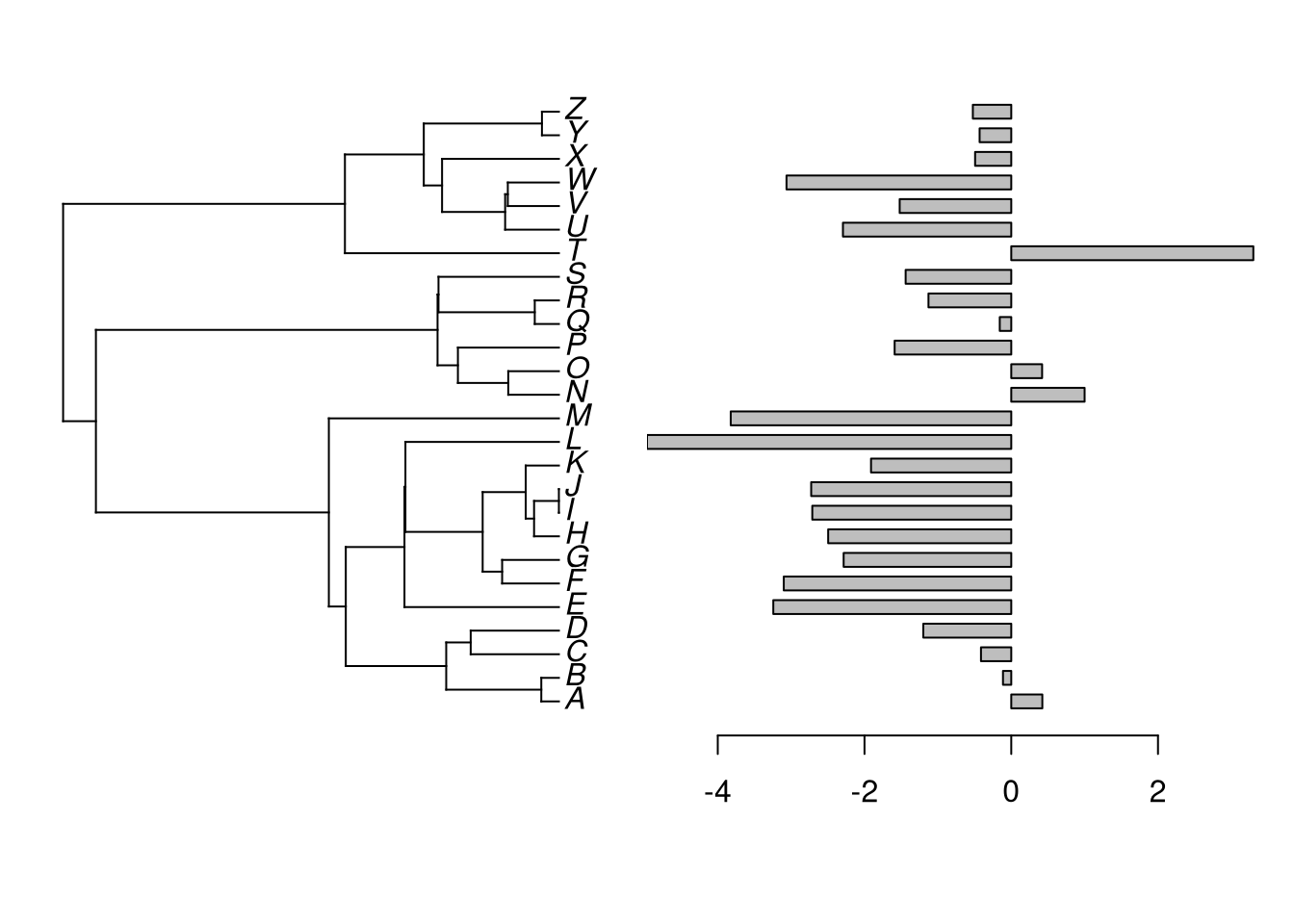

plotTree.barplot(tree, x)
Experimente colorir as barras do exemplo a cima:

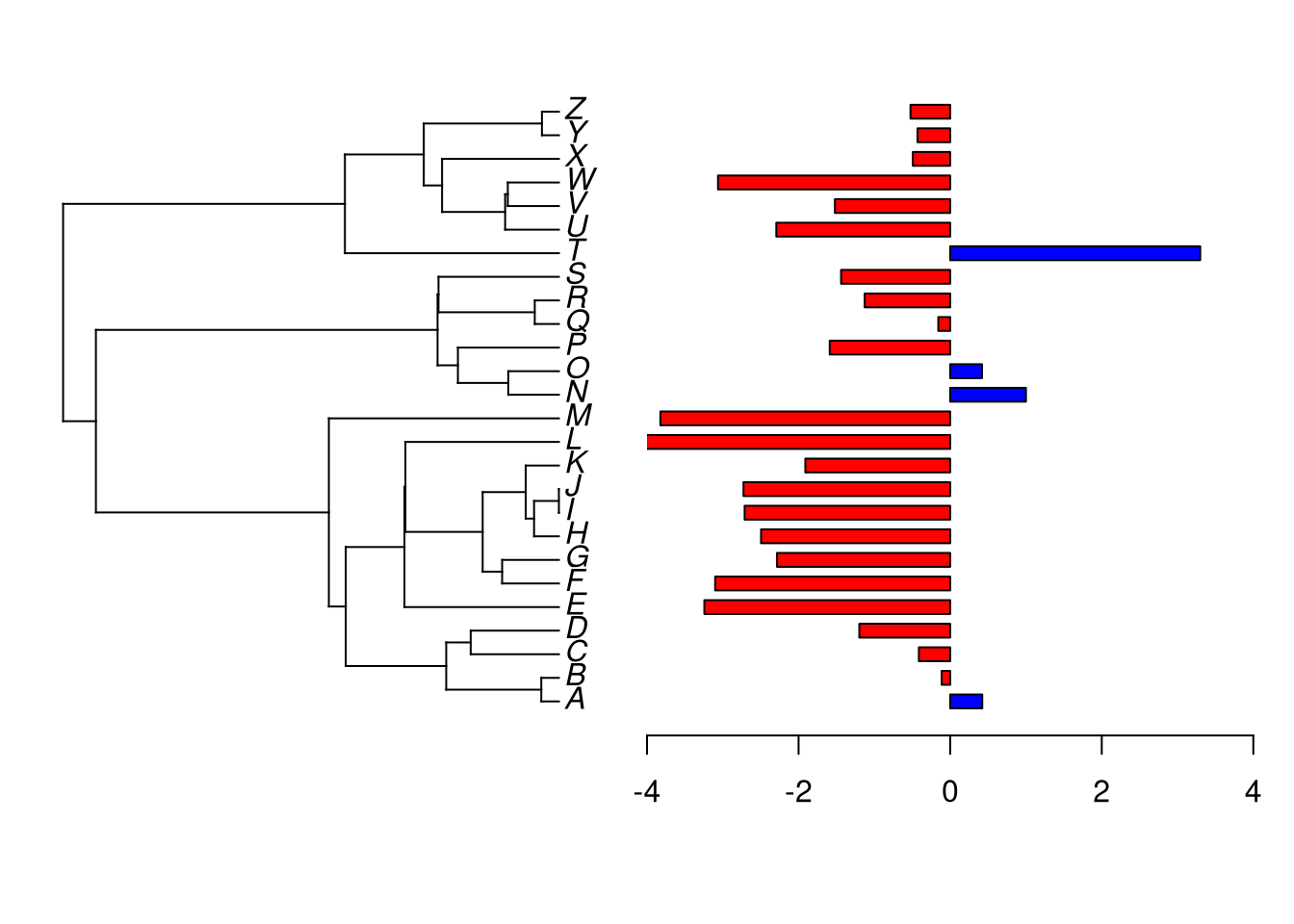

plotTree.barplot(tree, x, args.barplot = list(col = sapply(x, function(x) if(x >= 0) "blue" else "red"), xlim = c(-4, 4)))
Plote mais de um caráter: (os objetos tx e X foram usados no exercício do pacote ape)
plotTree.barplot(tx, X)
Plote mais de um caráter em barras separadas:
plotTree.barplot(tx, X, args.barplot = list(beside = TRUE, xlim = c(0, 1), legend.text = TRUE, space = c(0, 1.2), args.legend = list(x = 1, y = 24)))

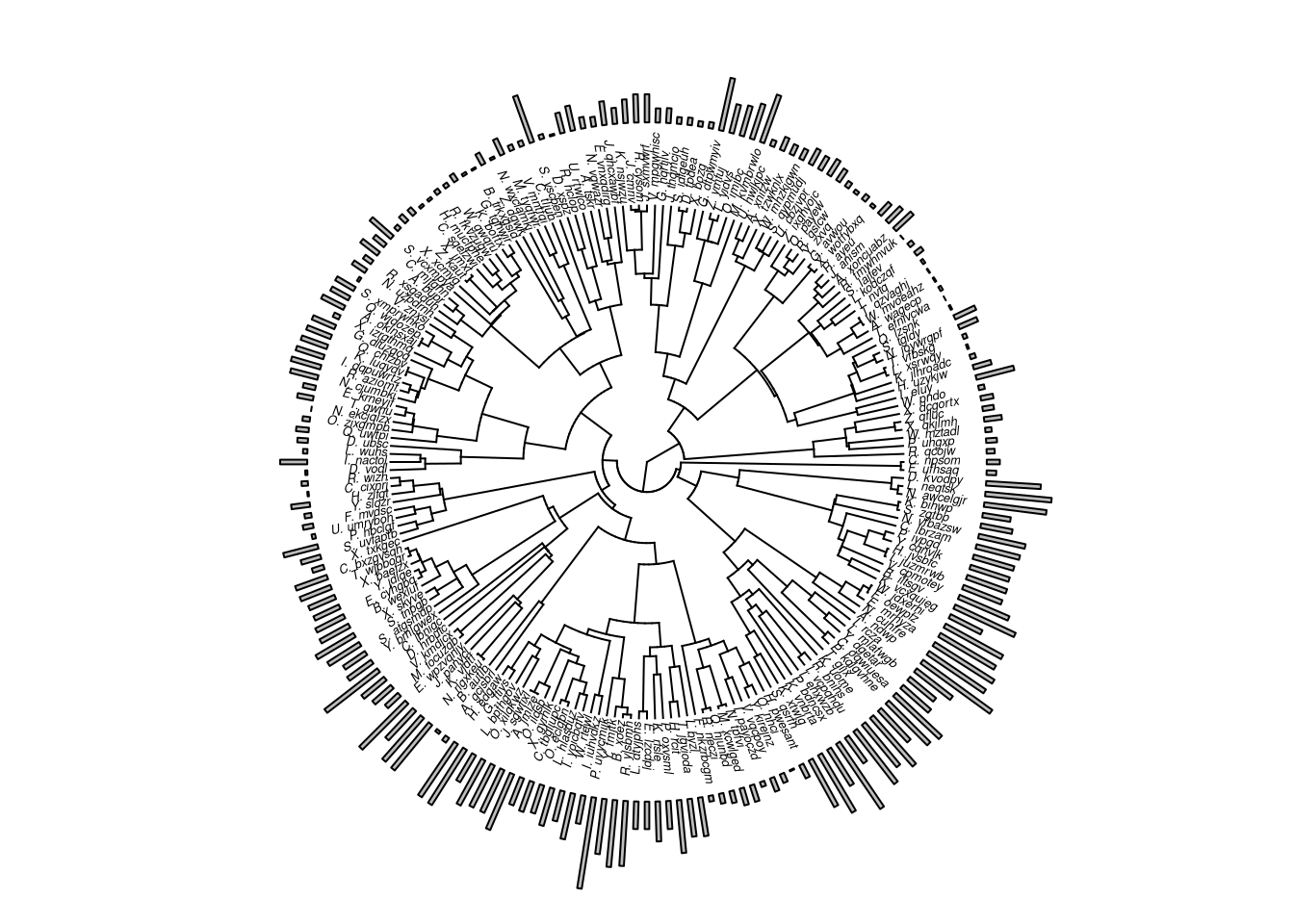

Teste também uma outra opção implementada no phytools, a o método plotTree.wBars(): [http://blog.phytools.org/2015/04/plottreewbars-with-tip-labels.html]
tip.label <- replicate(200, paste(sample(LETTERS, 1), "._", paste(sample(letters, round(runif(n = 1, min = 4, max = 8))), collapse = ""), sep = ""))
tree <- pbtree(n = 200, tip.label = tip.label, scale = 1)
x <- abs(fastBM(tree))
plotTree.wBars(tree, x, fsize = 0.4, scale = 0.1, tip.labels = TRUE, type = "fan", lwd = 1, offset=1)
Plote uma matriz com dados discretos com o método plotTree.datamatrix():
library(phytools)
tree <- rtree(n = 40)
Q1 <- matrix(c(-1, 1, 1, -1), 2,2, dimnames = list(0:1, 0:1))
x1 <- sim.Mk(tree, Q1)
Q2 <- matrix(c(-1, 1, 0, 1, -2, 1, 0, 1, -1), 3, 3, dimnames = list(letters[1:3], letters[1:3]))
x2 <- sim.Mk(tree, Q2)
Q3 <- matrix(c(-0.5, 0.5, 0.5, -0.5), 2, 2, dimnames = list(c("rough", "smooth"), c("rough", "smooth")))
x3 <- sim.Mk(tree, Q3)
Q4 <- matrix(c(-3, 1, 1, 1, 1, -3, 1, 1, 1, 1, -3, 1, 1, 1, 1, -3), 4, 4, dimnames = list(LETTERS[1:4], LETTERS[1:4]))
x4 <- sim.Mk(tree, Q4)
X <- data.frame(x1, x2, x3, x4)
colnames(X) <- c("Trait 1", "Trait 2", "Trait 3", "Trait 4")

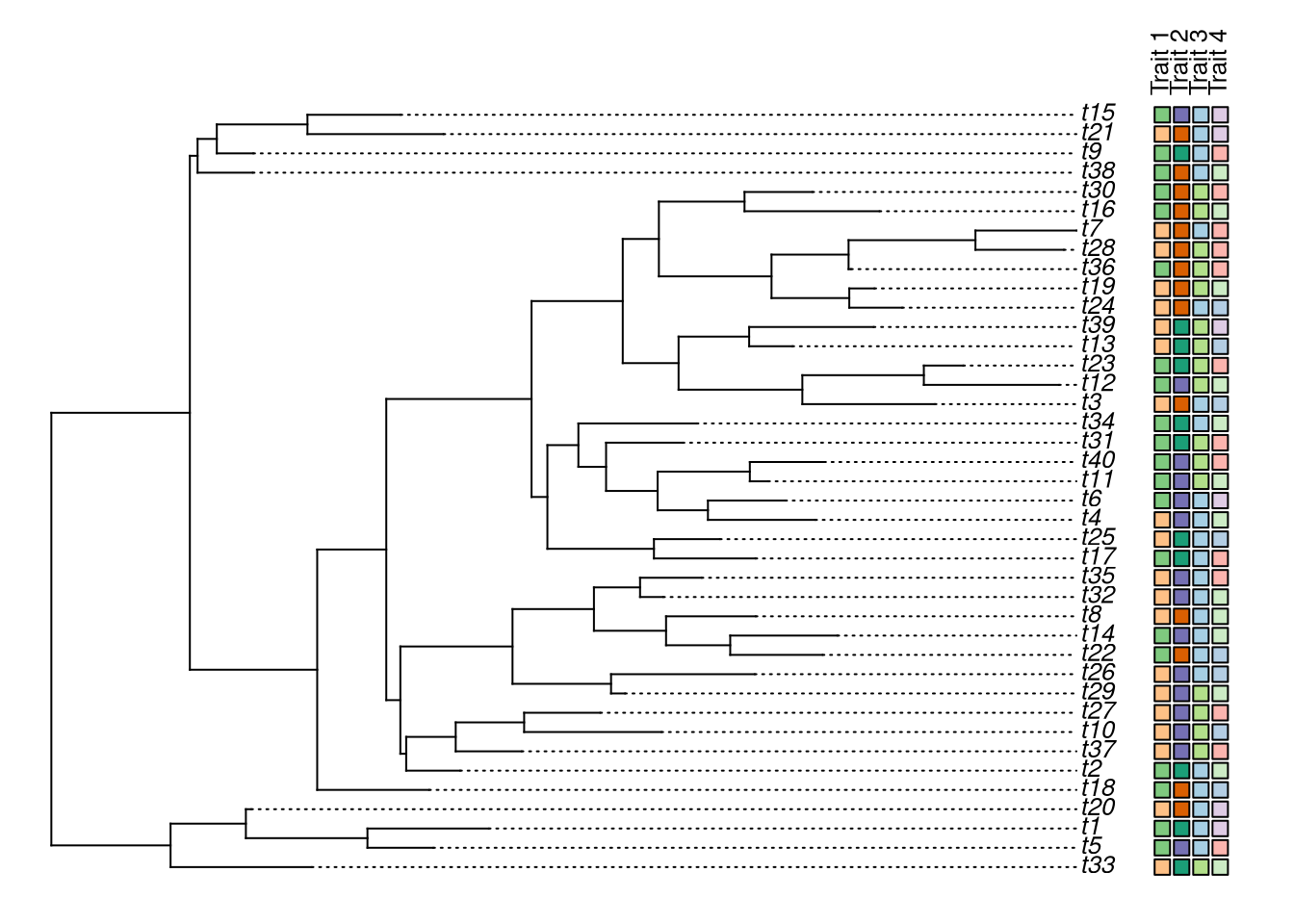

object <- plotTree.datamatrix(tree, X, sep = 0, srt = 90, yexp = 1.1, xexp = 1.1, fsize = 0.8, space = 0.2)Carregando pacotes exigidos: RColorBrewer
Faça algumas alterações no estilo da matriz:

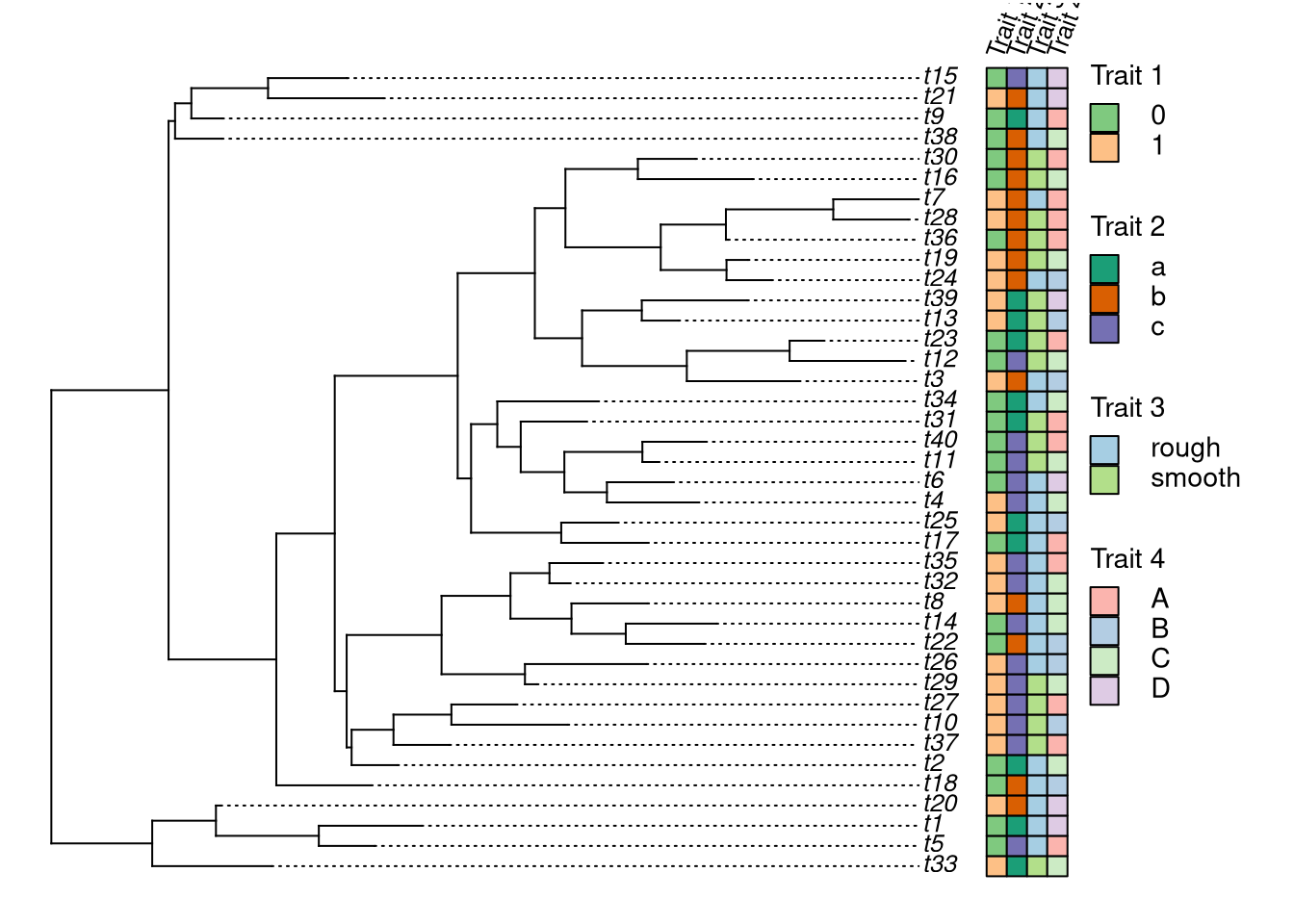

object <- plotTree.datamatrix(tree, X, sep = 0, srt = 70, yexp = 1.05, fsize = 0.8)
x <- object$end.x + diff(par()$usr[1:2]) * 0.01
y <- Ntip(tree)
for(i in 1:ncol(X)){
text(x, y, colnames(X)[i], pos = 4, cex = 0.9, offset = 0)
add.simmap.legend(colors = object$colors[[i]], shape = "square", prompt = FALSE, x = x, y = y - 2 * strheight("W")*0.9, fsize = 0.9)
y <- y-1.5 * 0.9 * strheight("W") * (length(object$colors[[i]]) - 1) - 6
}
tree <- pbtree(n = 26, tip.label = LETTERS[26:1])
# Simule species means
x <- fastBM(tree)
# Simule diferentes amostras de cada terminal (5 por terminal):
xe <- sampleFrom(x, setNames(rep(0.5, Ntip(tree)), tree$tip.label), setNames(rep(5, Ntip(tree)), tree$tip.label))

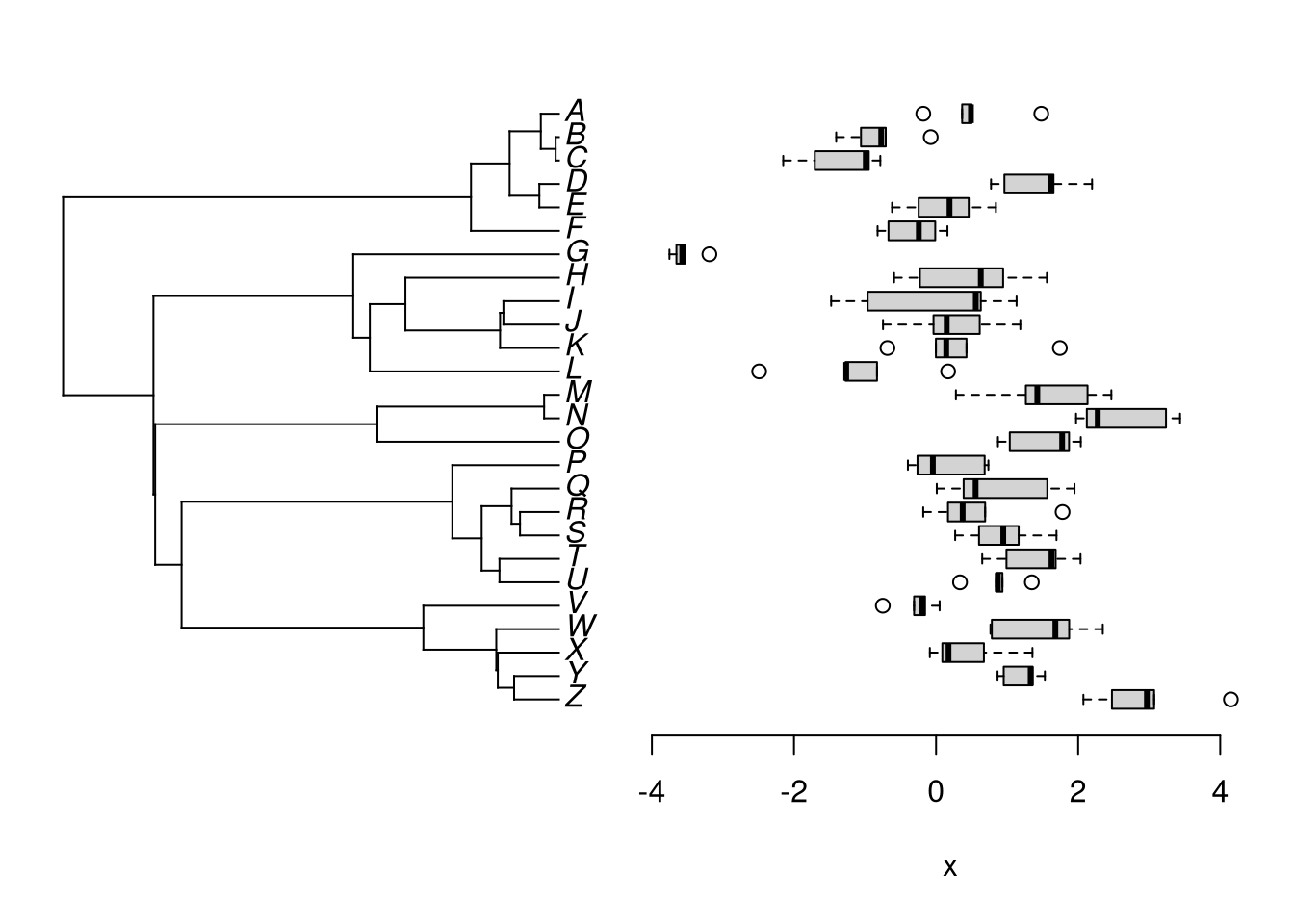

plotTree.boxplot(tree, xe)
Gere duas ávores aleatórias com os mesmos terminais:
t1 <- rtree(n = 20, tip.label = letters[1:20])
t2 <- rtree(n = 20, tip.label = letters[1:20])Crie o objeto de classe cophylo com a função de mesmo nome:

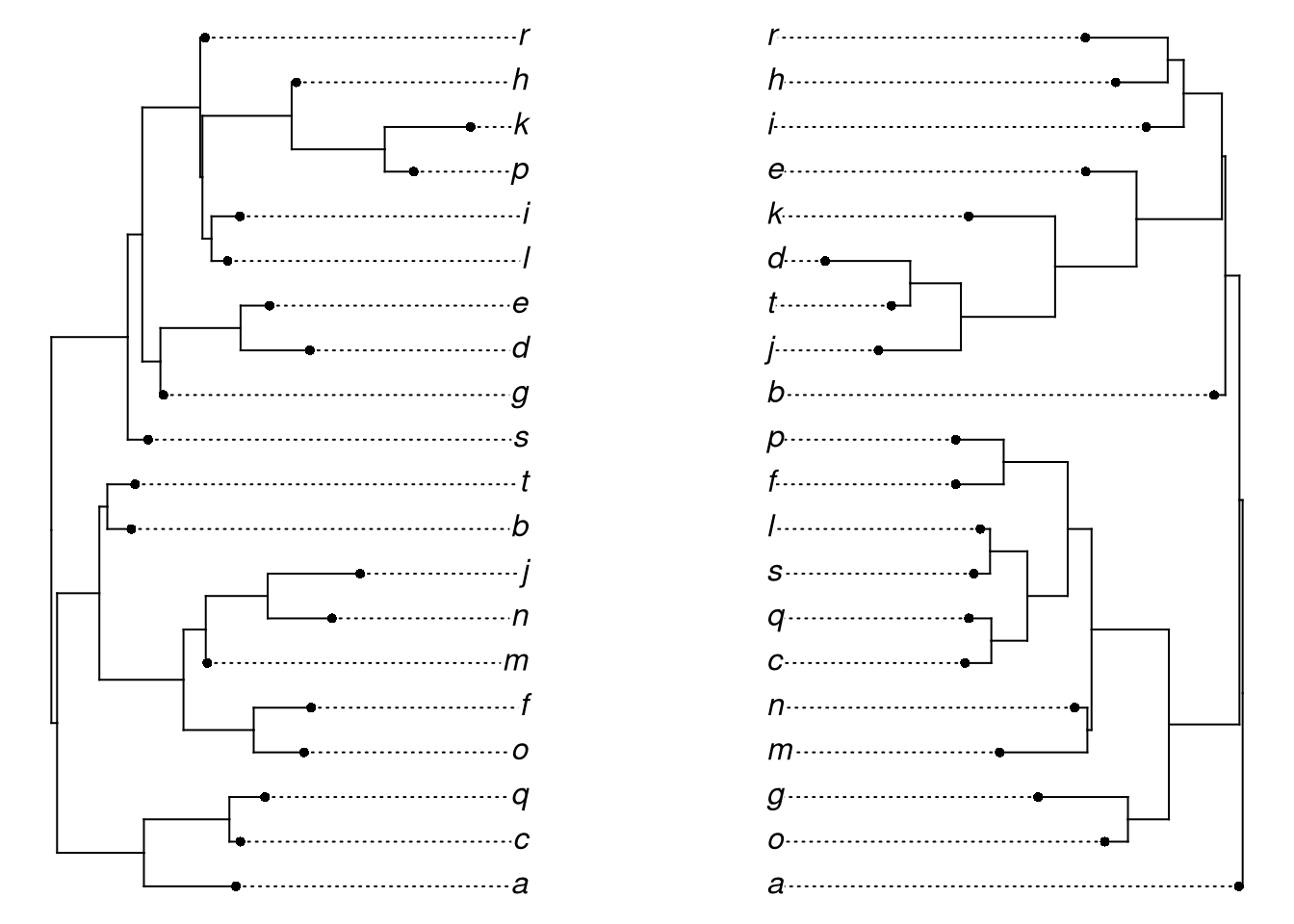

obj <- cophylo(t1, t2)Rotating nodes to optimize matching...
Done.Plote o objeto criado com a função plot.cophylo:

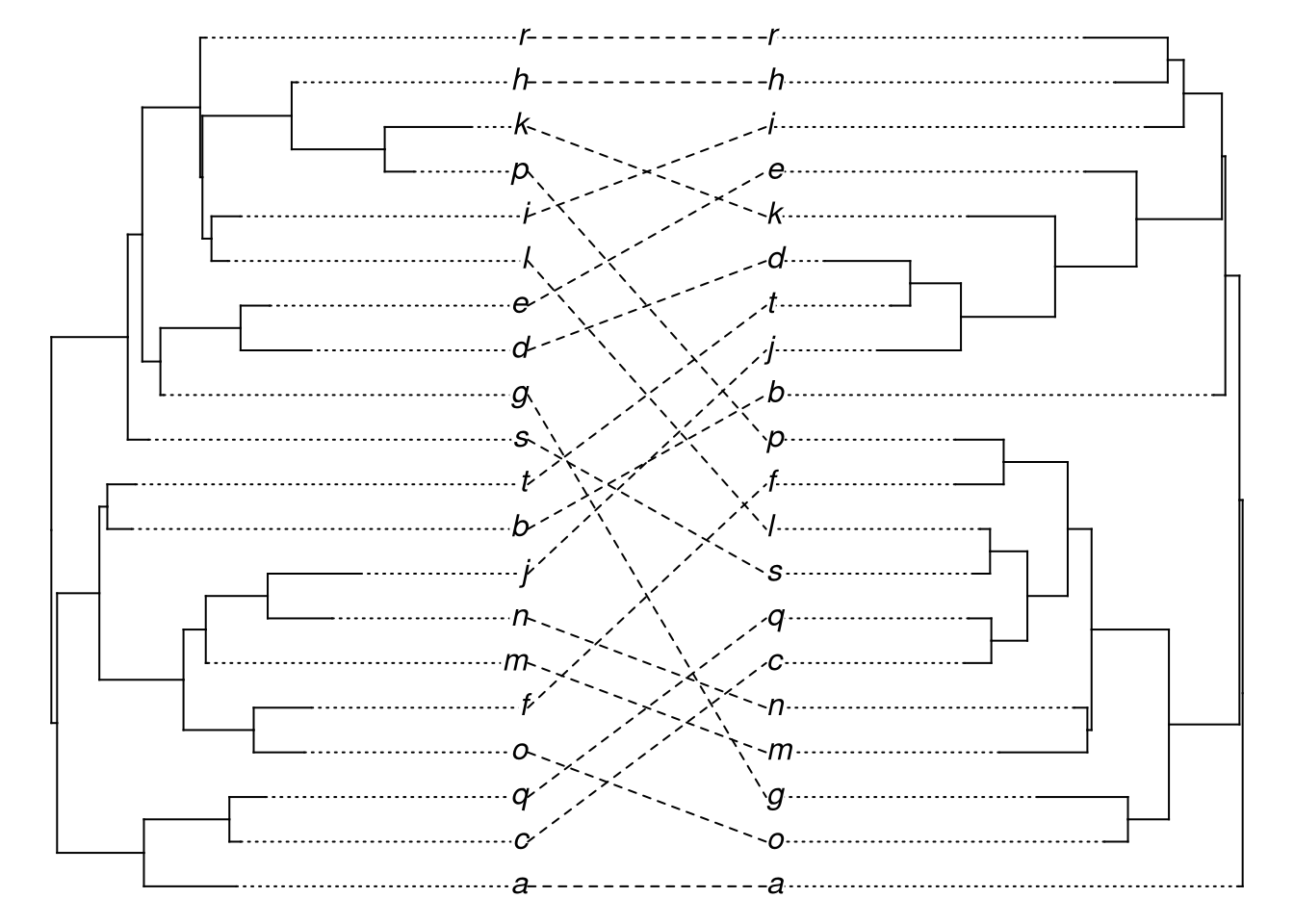

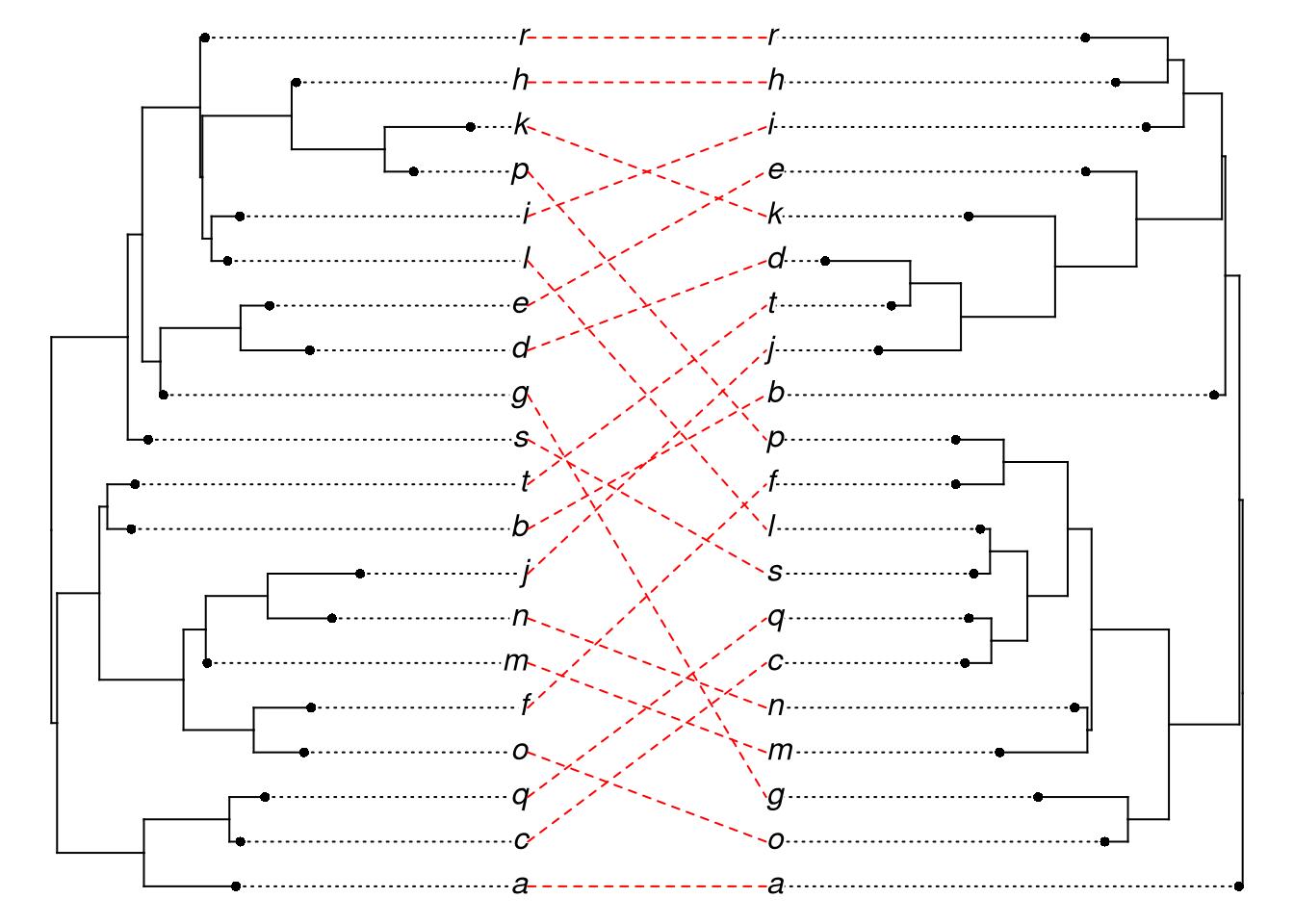

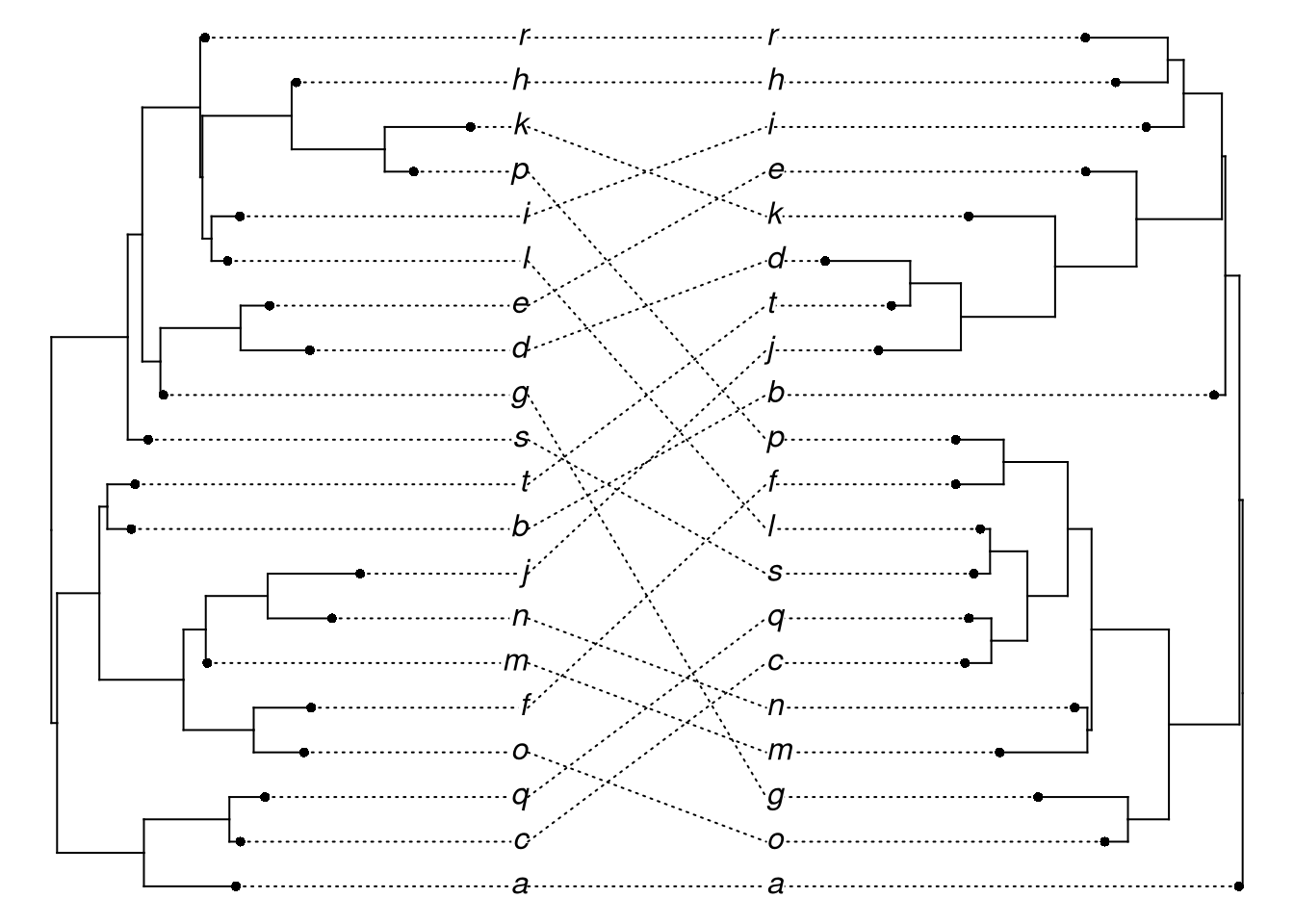

plot.cophylo(obj)
Altere parâmetros estéticos com argumentos da função plot.cophylo. Altere a espessura dos ramos da árvore com o argumento lwd. Altere a estética da linha que une os terminais com o argumento link.type = “curved”:

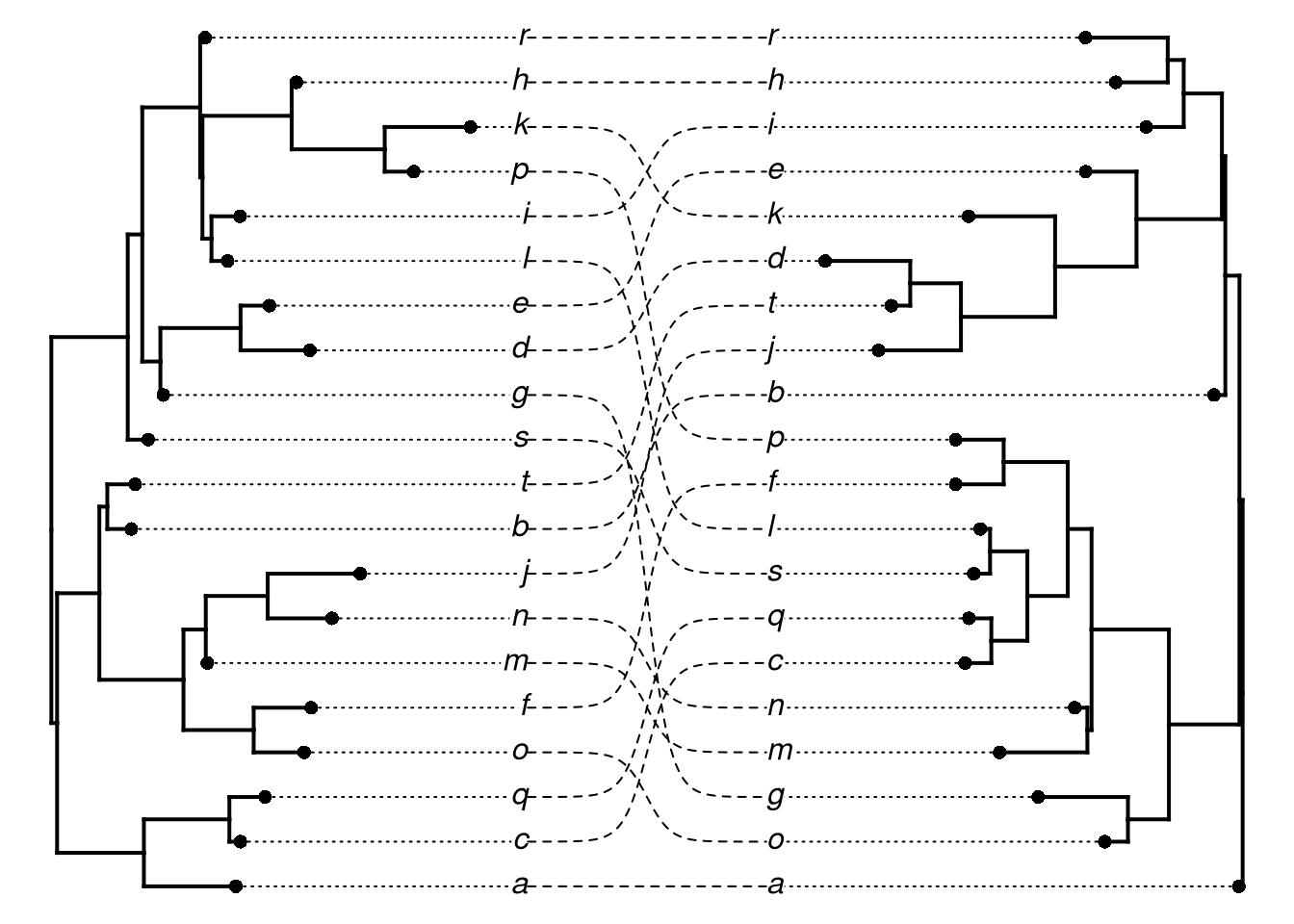

plot.cophylo(obj, lwd = 2, link.type = "curved")
Altere o tipo de linha com o argumento link.lty:
plot(obj, link.lty = 0)
plot(obj, link.lty = 1)
plot(obj, link.lty = 2)
plot(obj, link.lty = 3)
plot(obj, link.lty = 4)
Altere a cor da linha que une os terminais das árvores com o argumento link.col.

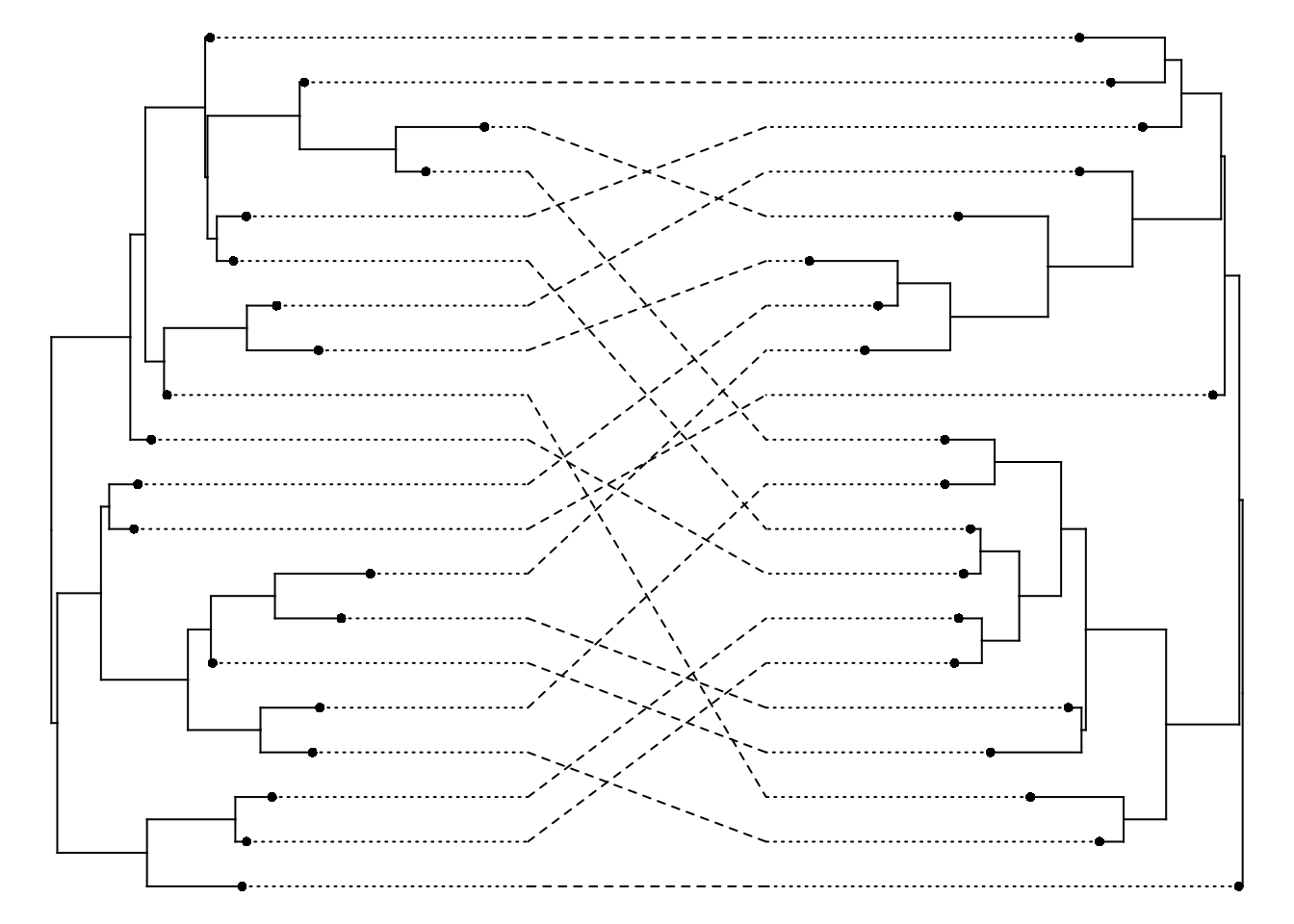

plot(obj, link.col = "red")
Aplique uma transparência na cor com a função make.transparent:
plot(obj, link.lwd = 3, link.lty = 1, link.col = make.transparent("blue", 0.25))
Retire os pontos do final dos ramos com o argumento pts = FALSE:
plot(obj, pts = FALSE)
Altere os pontos do final dos ramos com a método tiplabels.cophylo:
plot(obj)

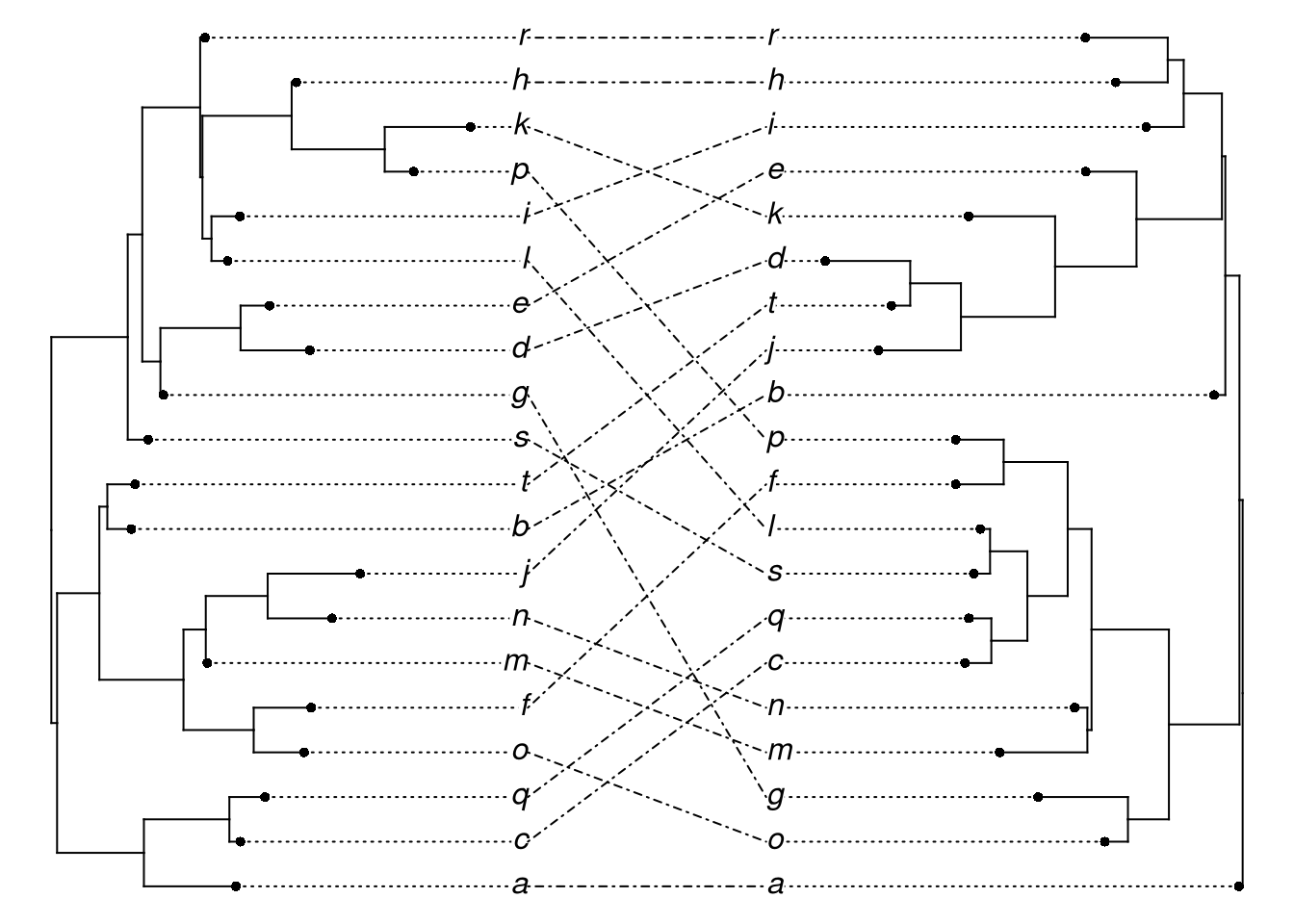

tiplabels.cophylo(pie = to.matrix(rep(1, Ntip(obj$trees[[1]])), "1"), cex = 0.3, piecol = "red")
tiplabels.cophylo(pie = to.matrix(rep(1, Ntip(obj$trees[[2]])), "1"), cex = 0.3, piecol = "grey", which = "right")
Remova os nomes ou altere a fonte dos terminais com o argumento ftype:
plot(obj, ftype = "off")
plot(obj, ftype = "b")
Altere o tamanho da fonte dos terminais com o argumento fsize:
plot(obj, fsize = 1.3)
Altere a linha que une a árvore aos terminais. Altere o tipo de linha com o argumento tip.lty (0 = sem linha). Altere a distância entre a árvore e os terminais com o argumento tip.len. Altere a distância entre os terminais de ambas as árvores com o argumento part:
plot(obj, tip.lty = 0, tip.len = 0.05, part = 0.35)

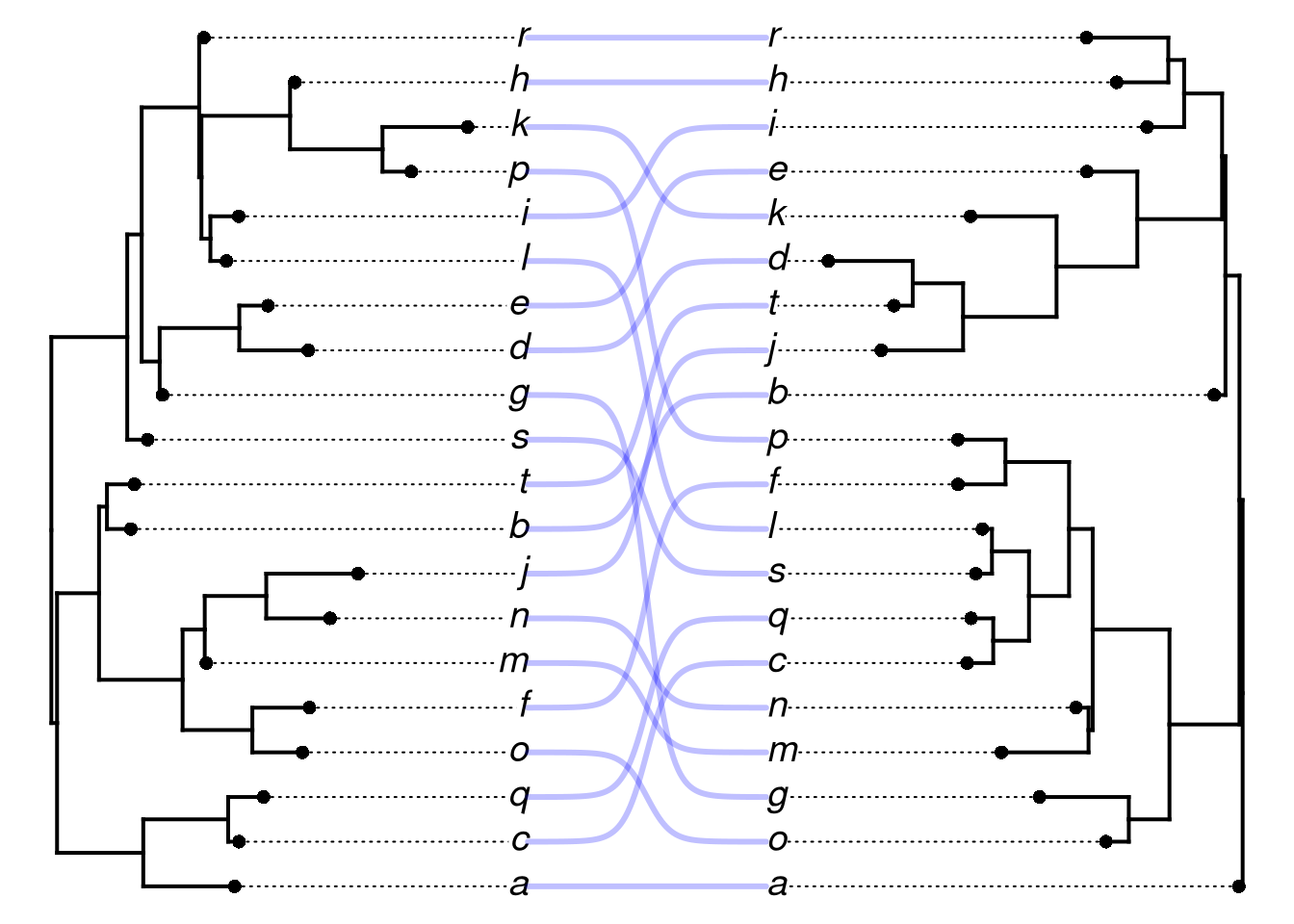

Agora veja esse estilo:

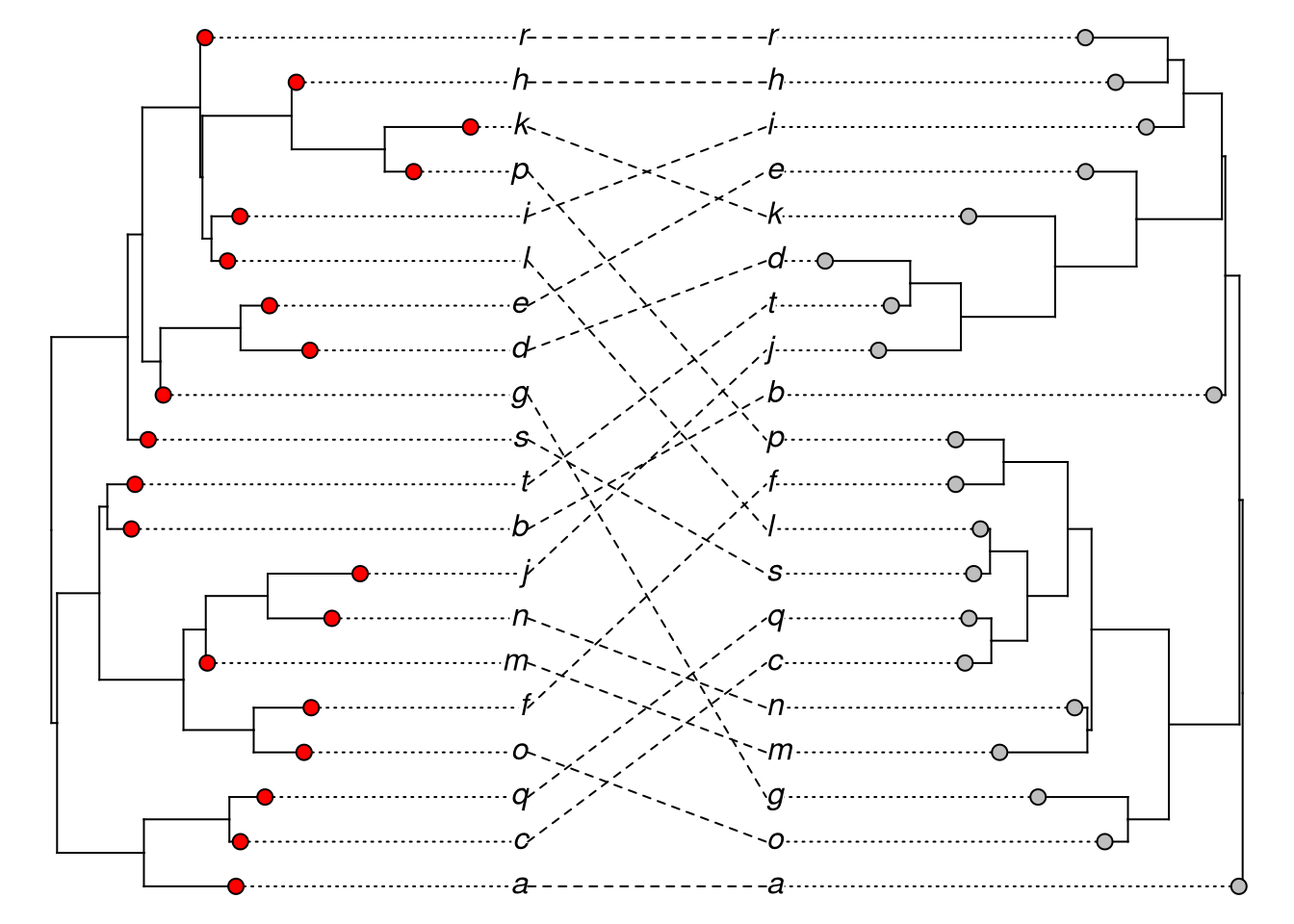

plot(obj, link.type = "curved", link.lwd = 3, link.lty = 1, lwd = 2, link.col = make.transparent("blue", 0.25), fsize = 1.2)
Conheça a função phylo.to.map() para plotar um mapa com coordenadas geográficas ao lado da árvore. No código abaixo, estamos gerando dados aleatórios:
tree <- pbtree(n = 26, scale = 100)
tree$tip.label <- LETTERS[26:1]
lat <- fastBM(tree, sig2 = 10, bounds = c(-90, 90))
long <- fastBM(tree, sig2 = 80, bounds = c(-180, 180))
xx <- phylo.to.map(tree, cbind(lat, long), plot = FALSE)objective: 132
objective: 132objective: 128
objective: 128
objective: 128objective: 126
objective: 126
objective: 126
objective: 126objective: 124objective: 102
objective: 102objective: 98
objective: 98objective: 94
objective: 94
objective: 94objective: 90objective: 80
objective: 80
objective: 80
objective: 80
objective: 80objective: 78

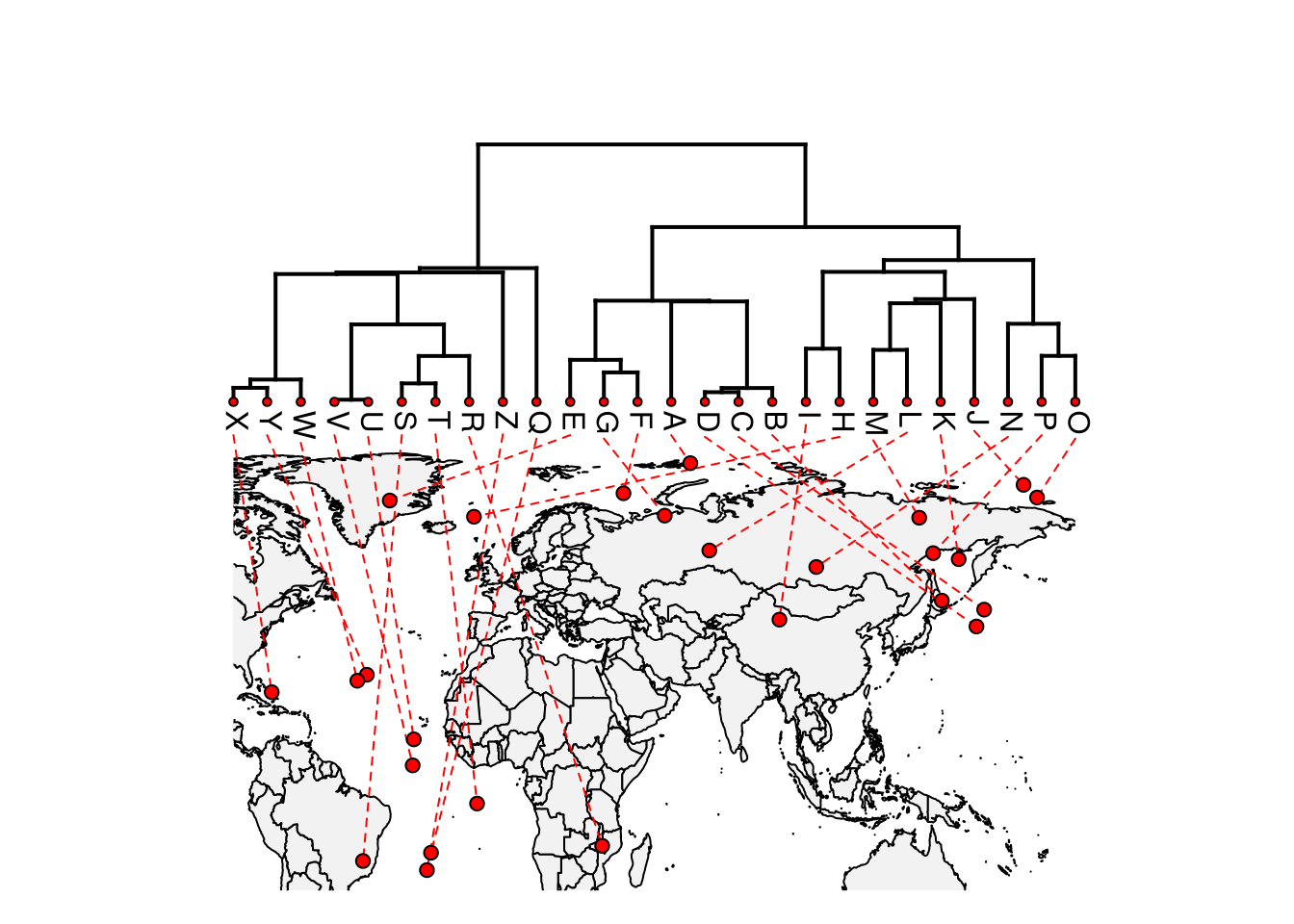

objective: 78plot(xx, type = "phylogram", asp = 1.3, mar = c(0.1, 0.5, 3.1, 0.1))
Veja um exemplo pronto com dados reais (Fig. @ref{fig:Phylo.to.map}):
Plote a escala estratigráfica, com dados gerados aleatoriamente, com a função geo.legend() [http://blog.phytools.org/2017/05/new-features-in-geolegend-for-adding.html]:
tree <- pbtree(b = 0.03, d = 0.01, n = 200)
h <- max(nodeHeights(tree))
# Primeiro ajuste a legenda sem plotar a árvore:
plotTree(tree, plot = FALSE)
obj <- geo.legend(alpha = 0.3, cex = 1.2, plot = T)
# plote a árvore e a legenda estratigráfica:

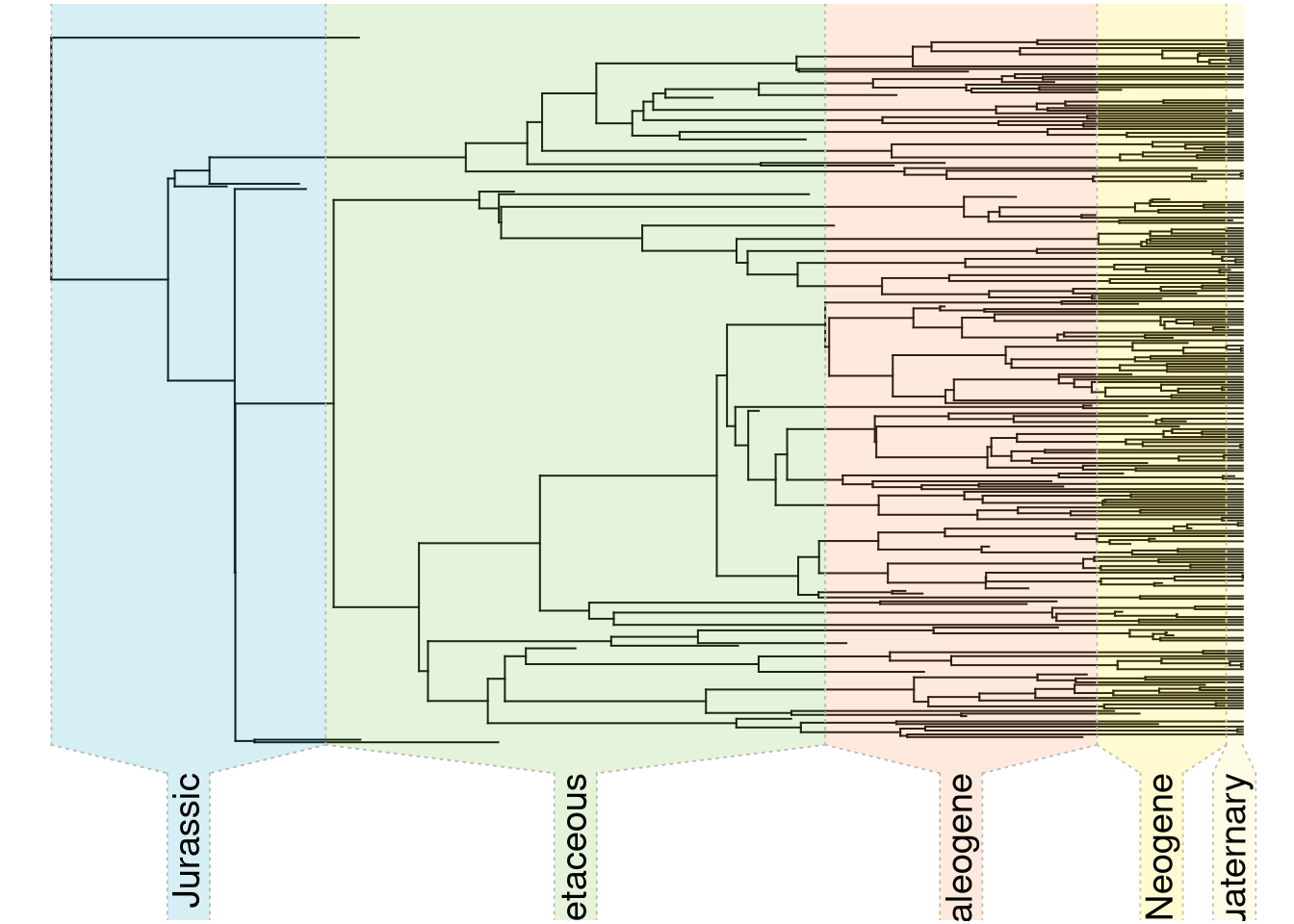

plotTree(tree, ftype = "off", ylim = c(-0.2*Ntip(tree), Ntip(tree)), lwd = 1)
geo.legend(leg = obj$leg, colors = obj$colors, cex = 1.2)
